花纹钢板施工方案

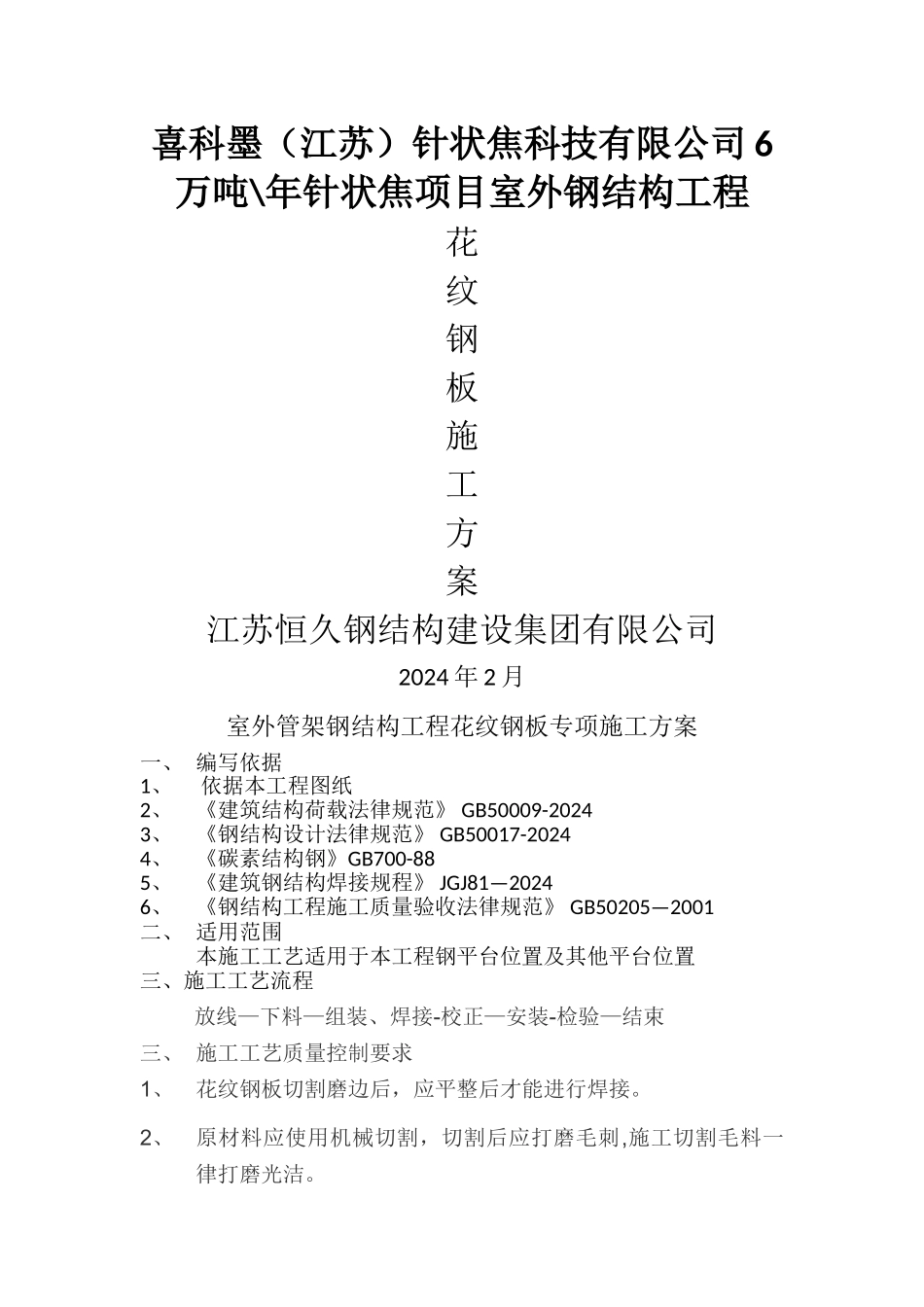

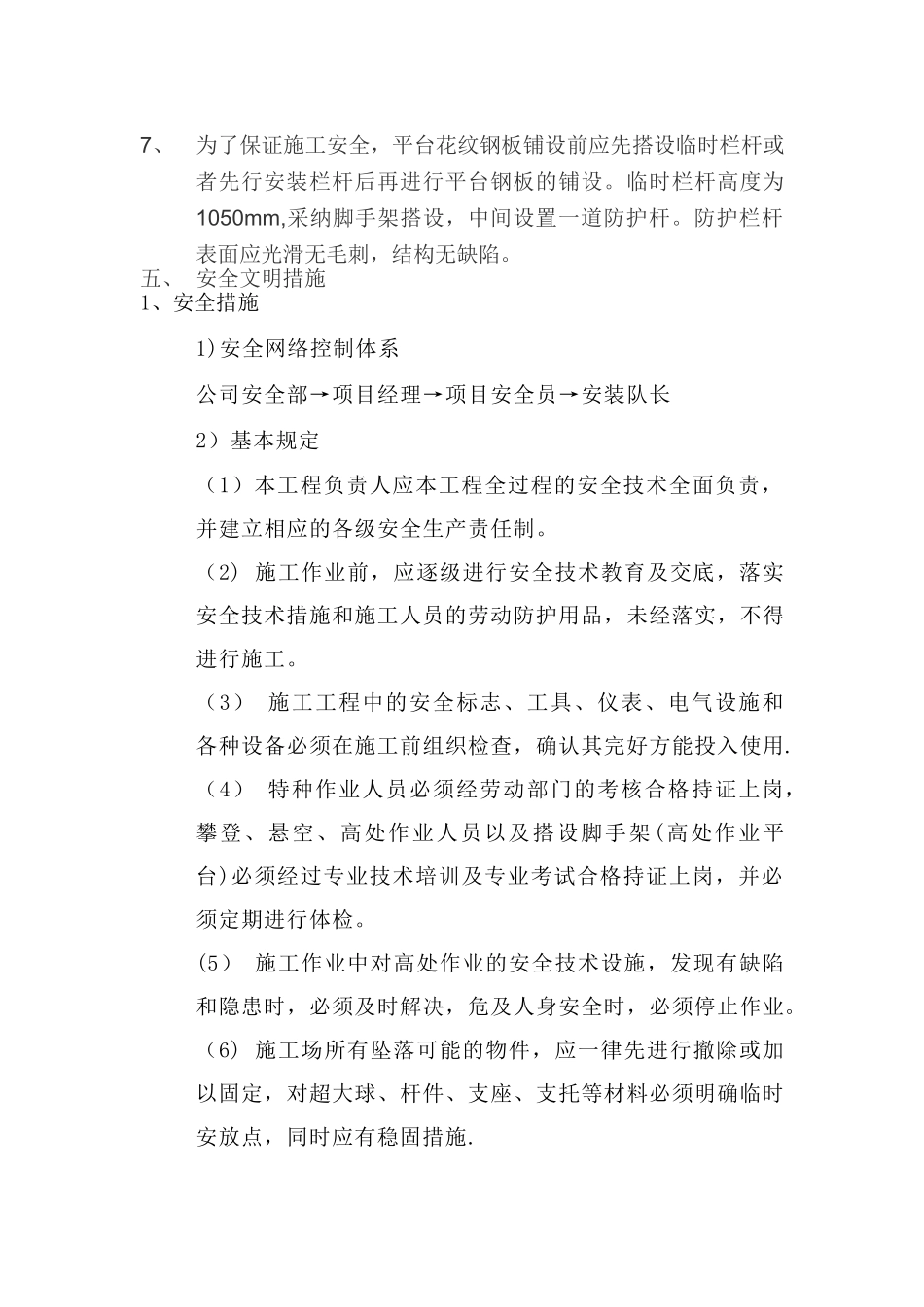

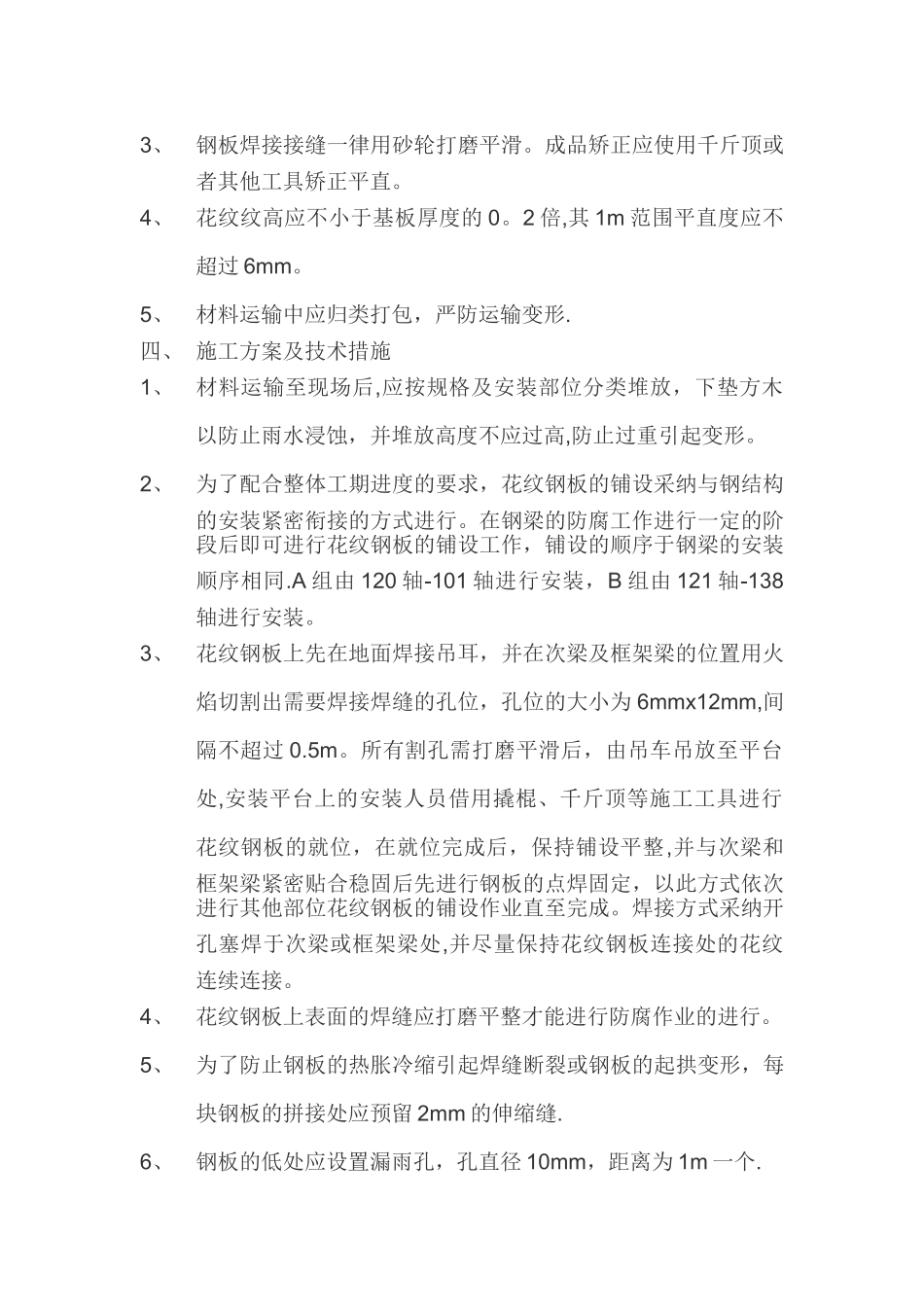

喜科墨（江苏）针状焦科技有限公司 6万吨\年针状焦项目室外钢结构工程花纹钢板施工方案江苏恒久钢结构建设集团有限公司2024 年 2 月室外管架钢结构工程花纹钢板专项施工方案一、 编写依据1、 依据本工程图纸2、《建筑结构荷载法律规范》 GB50009-20243、《钢结构设计法律规范》 GB50017-20244、《碳素结构钢》GB700-885、《建筑钢结构焊接规程》 JGJ81—20246、《钢结构工程施工质量验收法律规范》 GB50205—2001二、 适用范围本施工工艺适用于本工程钢平台位置及其他平台位置三、施工工艺流程放线—下料—组装、焊接-校正—安装-检验—结束三、 施工工艺质量控制要求1、花纹钢板切割磨边后，应平整后才能进行焊接。2、原材料应使用机械切割，切割后应打磨毛刺,施工切割毛料一律打磨光洁。3、钢板焊接接缝一律用砂轮打磨平滑。成品矫正应使用千斤顶或者其他工具矫正平直。4、花纹纹高应不小于基板厚度的 0。2 倍,其 1m 范围平直度应不超过 6mm。5、材料运输中应归类打包，严防运输变形.四、 施工方案及技术措施1、材料运输至现场后,应按规格及安装部位分类堆放，下垫方木以防止雨水浸蚀，并堆放高度不应过高,防止过重引起变形。2、为了配合整体工期进度的要求，花纹钢板的铺设采纳与钢结构的安装紧密衔接的方式进行。在钢梁的防腐工作进行一定的阶段后即可进行花纹钢板的铺设工作，铺设的顺序于钢梁的安装顺序相同.A 组由 120 轴-101 轴进行安装，B 组由 121 轴-138轴进行安装。3、花纹钢板上先在地面焊接吊耳，并在次梁及框架梁的位置用火焰切割出需要焊接焊缝的孔位，孔位的大小为 6mmx12mm,间隔不超过 0.5m。所有割孔需打磨平滑后，由吊车吊放至平台处,安装平台上的安装人员借用撬棍、千斤顶等施工工具进行花纹钢板的就位，在就位完成后，保持铺设平整,并与次梁和框架梁紧密贴合稳固后先进行钢板的点焊固定，以此方式依次进行其他部位花纹钢板的铺设作业直至完成。焊接方式采纳开孔塞焊于次梁或框架梁处,并尽量保持花纹钢板连接处的花纹连续连接。4、花纹钢板上表面的焊缝应打磨平整才能进行防腐作业的进行。5、为了防止钢板的热胀冷缩引起焊缝断裂或钢板的起拱变形，每块钢板的拼接处应预留 2mm 的伸缩缝.6、钢板的低处应设置漏雨孔，孔直径 10mm，距离为 1m 一个.7、为了保证施工安全，平台花纹钢板铺设前应先搭设临时栏杆或者先行安装栏杆后再进行平台钢板的铺设。临时栏杆高度为1050mm,采纳脚手架搭设，中...
