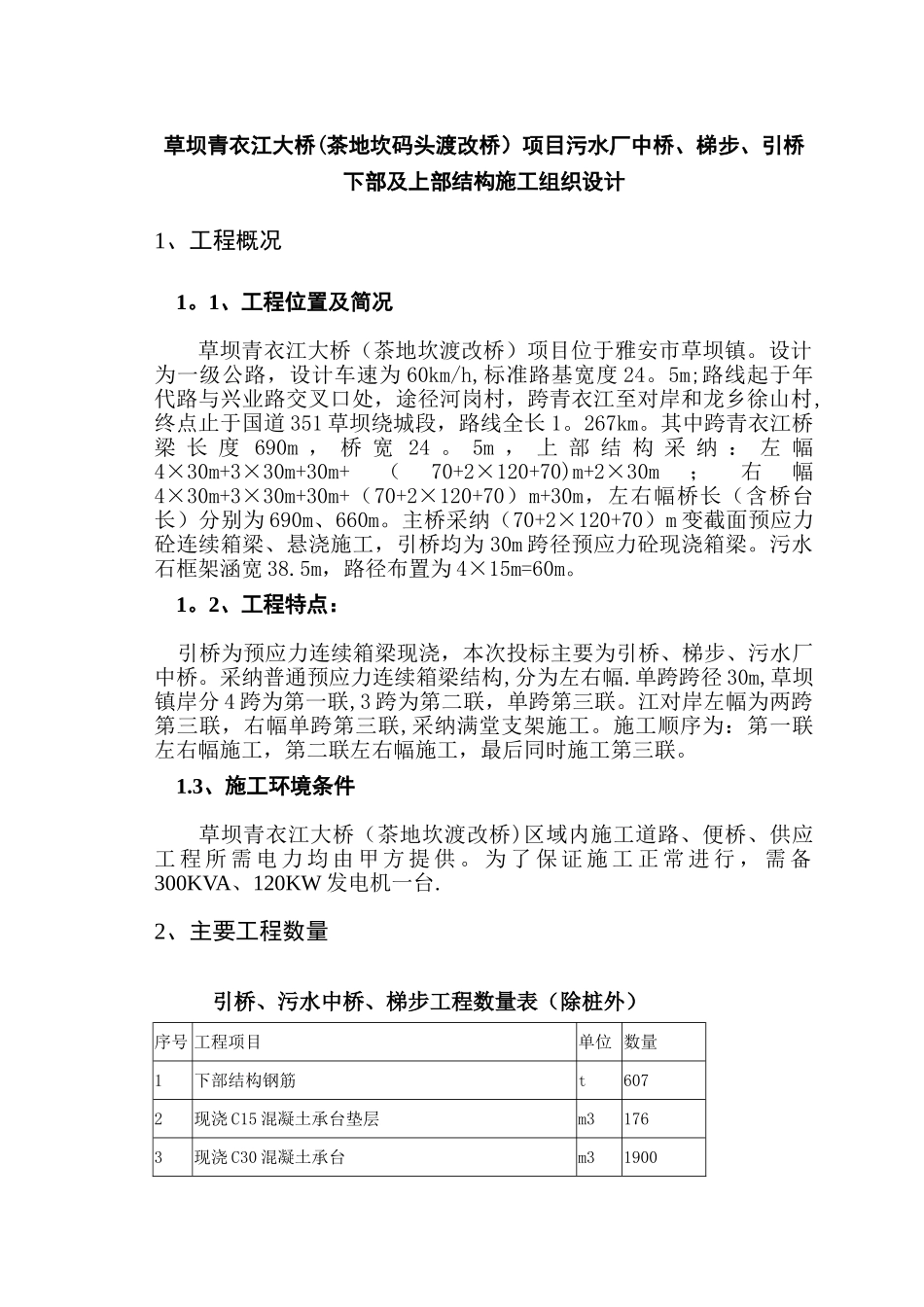

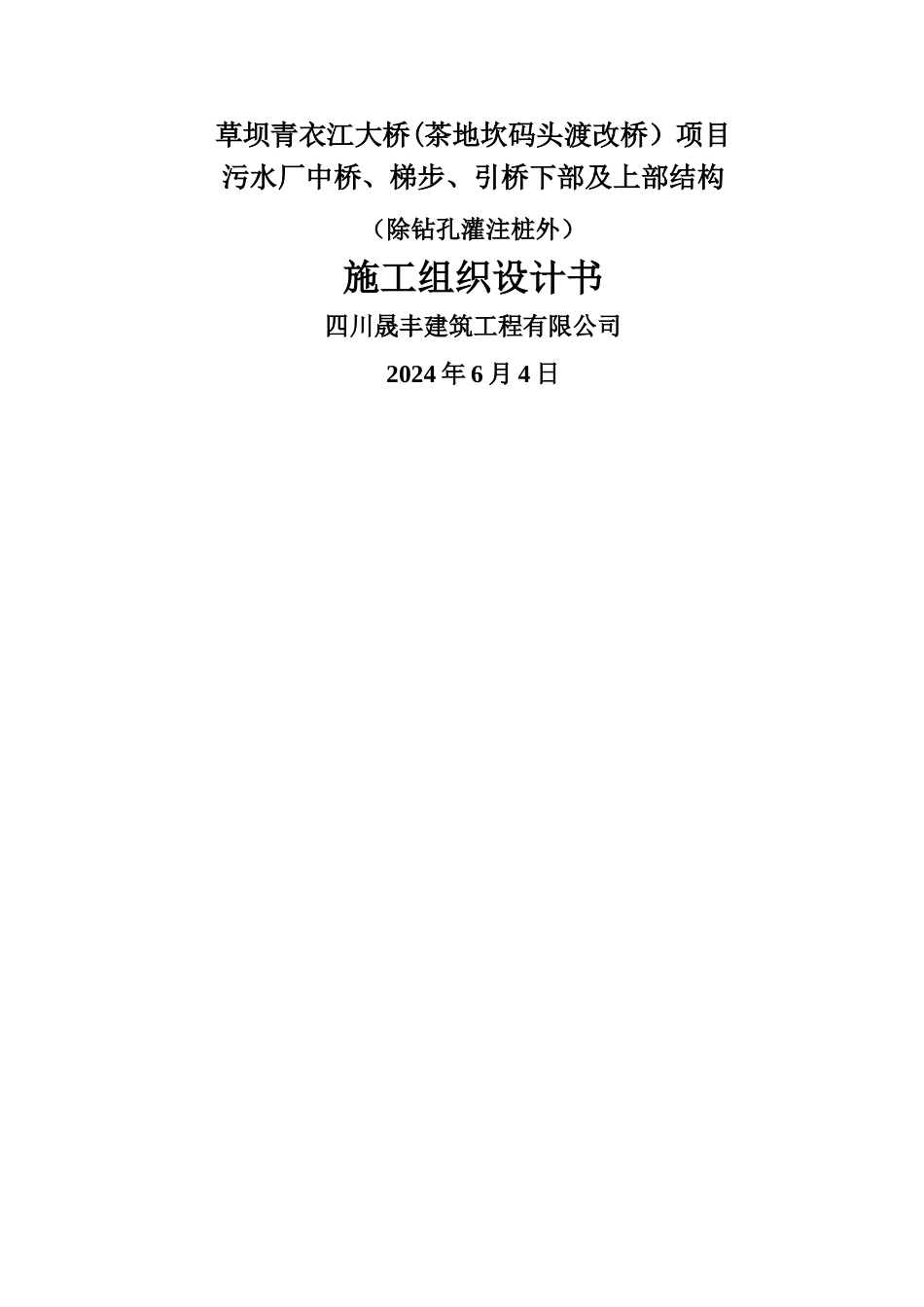

草坝青衣江大桥(茶地坎码头渡改桥)项目污水厂中桥、梯步、引桥下部及上部结构(除钻孔灌注桩外)施工组织设计书四川晟丰建筑工程有限公司2024 年 6 月 4 日草坝青衣江大桥(茶地坎码头渡改桥)项目污水厂中桥、梯步、引桥下部及上部结构施工组织设计1、工程概况1。1、工程位置及简况草坝青衣江大桥(茶地坎渡改桥)项目位于雅安市草坝镇。设计为一级公路,设计车速为 60km/h,标准路基宽度 24。5m;路线起于年代路与兴业路交叉口处,途径河岗村,跨青衣江至对岸和龙乡徐山村,终点止于国道 351 草坝绕城段,路线全长 1。267km。其中跨青衣江桥梁 长 度 690m , 桥 宽 24 。 5m , 上 部 结 构 采 纳 : 左 幅4×30m+3×30m+30m+(70+2×120+70)m+2×30m;右幅4×30m+3×30m+30m+(70+2×120+70)m+30m,左右幅桥长(含桥台长)分别为 690m、660m。主桥采纳(70+2×120+70)m 变截面预应力砼连续箱梁、悬浇施工,引桥均为 30m 跨径预应力砼现浇箱梁。污水石框架涵宽 38.5m,路径布置为 4×15m=60m。1。2、工程特点: 引桥为预应力连续箱梁现浇,本次投标主要为引桥、梯步、污水厂中桥。采纳普通预应力连续箱梁结构,分为左右幅.单跨跨径 30m,草坝镇岸分 4 跨为第一联,3 跨为第二联,单跨第三联。江对岸左幅为两跨第三联,右幅单跨第三联,采纳满堂支架施工。施工顺序为:第一联左右幅施工,第二联左右幅施工,最后同时施工第三联。1.3、施工环境条件草坝青衣江大桥(茶地坎渡改桥)区域内施工道路、便桥、供应工 程 所 需 电 力 均 由 甲 方 提 供 。 为 了 保 证 施 工 正 常 进 行 , 需 备300KVA、120KW 发电机一台.2、主要工程数量 引桥、污水中桥、梯步工程数量表(除桩外)序号 工程项目单位 数量1下部结构钢筋t607 2现浇 C15 混凝土承台垫层m3176 3现浇 C30 混凝土承台m31900 4现浇 C40 混凝土m31250 5现浇 C40 混凝土桥台m3467 6现浇 C40 混凝土台帽m3121 7凿桩头(桩径 1.2 米)个88 8凿桩头(桩径 1。5 米)个16 9上部结构钢筋t1528 10后张法预应力钢绞线t196 11现浇 C50 预应力混凝土箱梁m34881 12现浇 C40 防水混凝土桥面铺装m25615 13现浇 C30 混凝土搭板m374 14钢筋加工及安装 t28 15混凝土浇筑m340 16混凝土浇筑(踏步及承重板)m393 17凿桩头(桩径 1.0 米)个9 18下部结构钢筋t78 19现浇 C40 混凝土墩柱(含支座垫石)m335...
