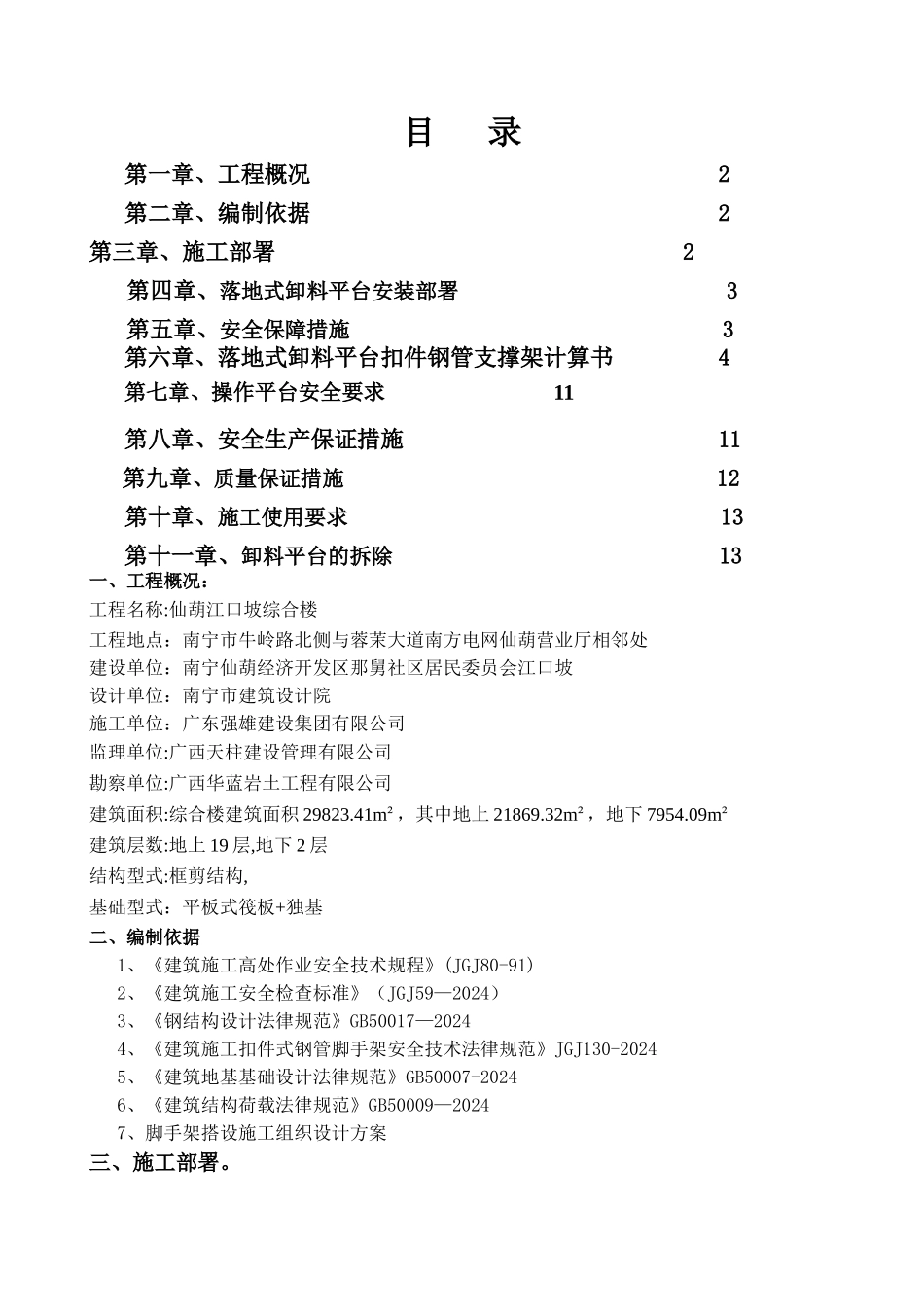

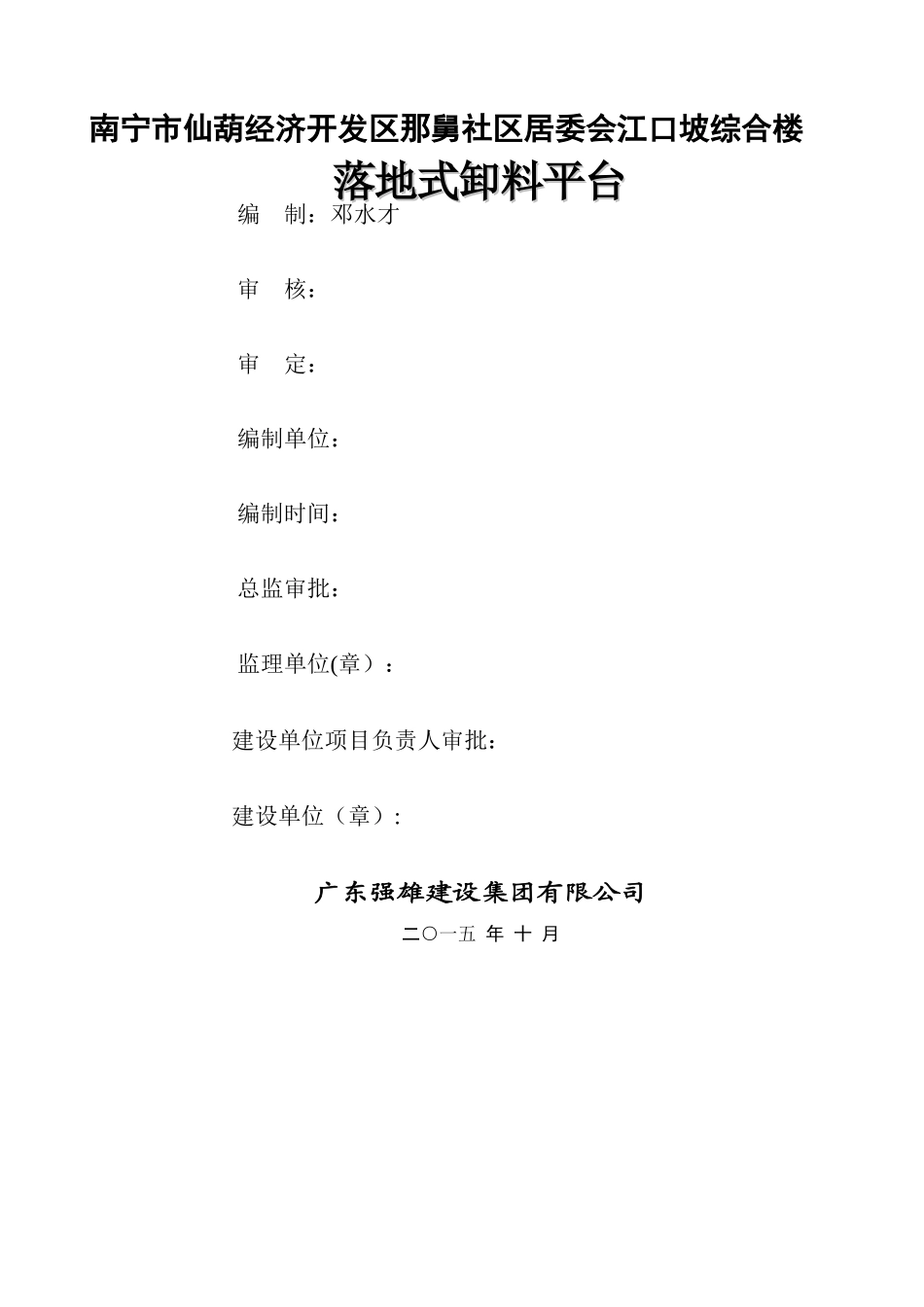

南宁市仙葫经济开发区那舅社区居委会江口坡综合楼落地式卸料平台落地式卸料平台 编 制:邓水才 审 核: 审 定: 编制单位: 编制时间: 总监审批: 监理单位(章): 建设单位项目负责人审批: 建设单位(章):广东强雄建设集团有限公司二○一五 年 十 月目 录第一章、工程概况 2第二章、编制依据 2第三章、施工部署 2第四章、落地式卸料平台安装部署 3第五章、安全保障措施 3第六章、落地式卸料平台扣件钢管支撑架计算书 4第七章、操作平台安全要求 11第八章、安全生产保证措施 11第九章、质量保证措施 12第十章、施工使用要求 13第十一章、卸料平台的拆除 13一、工程概况:工程名称:仙葫江口坡综合楼工程地点:南宁市牛岭路北侧与蓉茉大道南方电网仙葫营业厅相邻处建设单位:南宁仙葫经济开发区那舅社区居民委员会江口坡设计单位:南宁市建筑设计院施工单位:广东强雄建设集团有限公司监理单位:广西天柱建设管理有限公司勘察单位:广西华蓝岩土工程有限公司建筑面积:综合楼建筑面积 29823.41m²,其中地上 21869.32m²,地下 7954.09m²建筑层数:地上 19 层,地下 2 层 结构型式:框剪结构,基础型式:平板式筏板+独基二、编制依据 1、《建筑施工高处作业安全技术规程》(JGJ80-91) 2、《建筑施工安全检查标准》(JGJ59—2024) 3、《钢结构设计法律规范》GB50017—2024 4、《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2024 5、《建筑地基基础设计法律规范》GB50007-2024 6、《建筑结构荷载法律规范》GB50009—2024 7、脚手架搭设施工组织设计方案三、施工部署。根据施工组织设计,本工程主体施工垂直、水平运输采纳建筑物的中间部分安装一台臂长 R=55m 塔吊。3 层以下(含 3 层)搭设常规落地式钢管扣件脚手架,四层以上采纳悬挑式卸料平台. 为便于 2~3 层钢管、方木、扣件等材料转运,上下吊装,在施工中搭设的落地式操作平台,故称落地式卸料平台。本工程卸料平台采纳钢管,扣件搭设一个整体的卸料平台,并与主体预埋件拉结成一个独立的承重体,本工程共搭设平台四座,西南面搭设 2 个,东面搭设1 个,北面搭设 1 个。四、落地式卸料平台安装部署。(一)、力、机械、机具资源的准备1、人员配备为了保证总体施工进度及施工的顺利进行,上料平台在施工前,宜事先安排好施工作业班组,确立现场施工管理班子。钢平台的搭设施工由专业的架子工进行施工.人员配备采纳架子工 3 人,配合杂...
