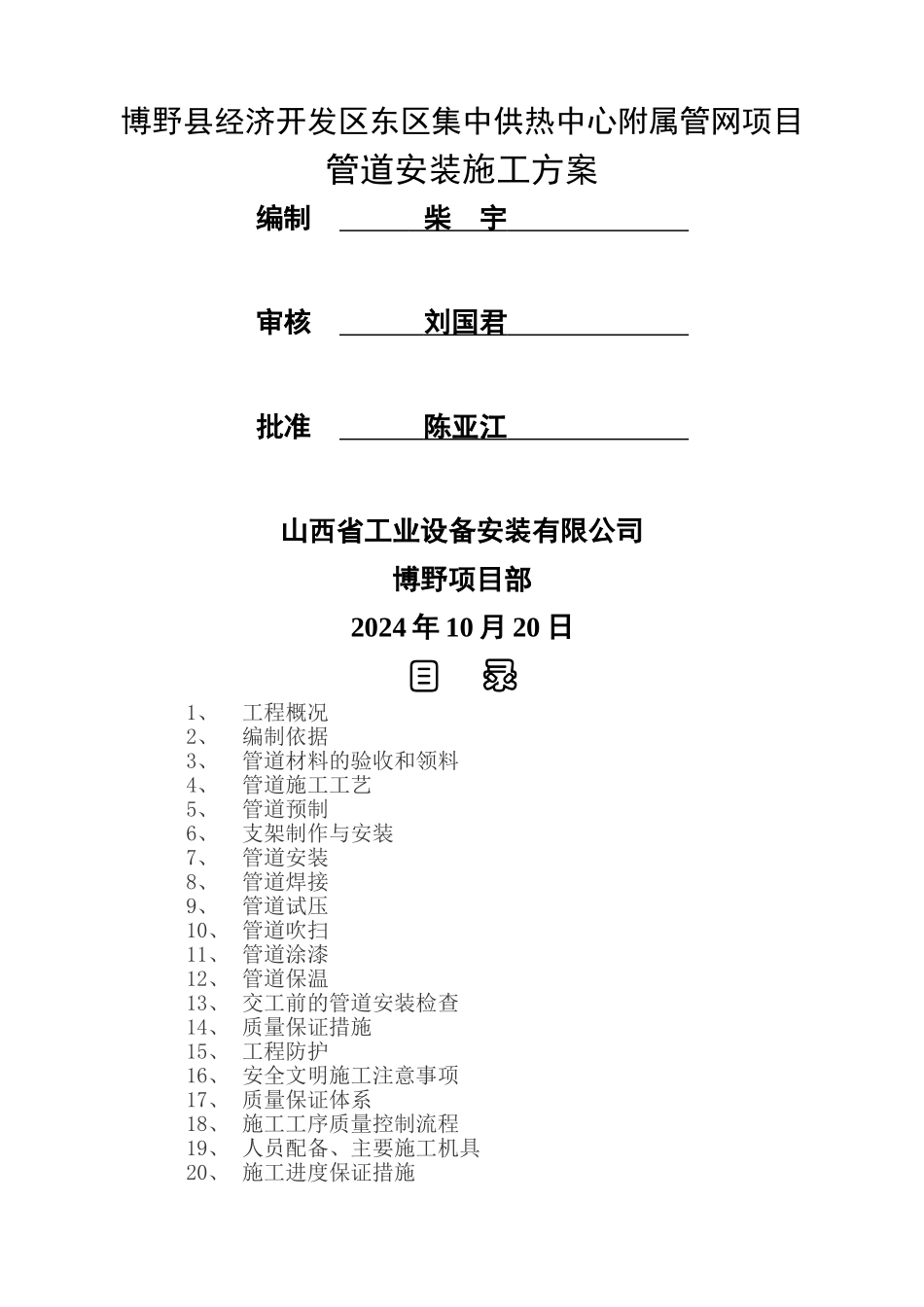

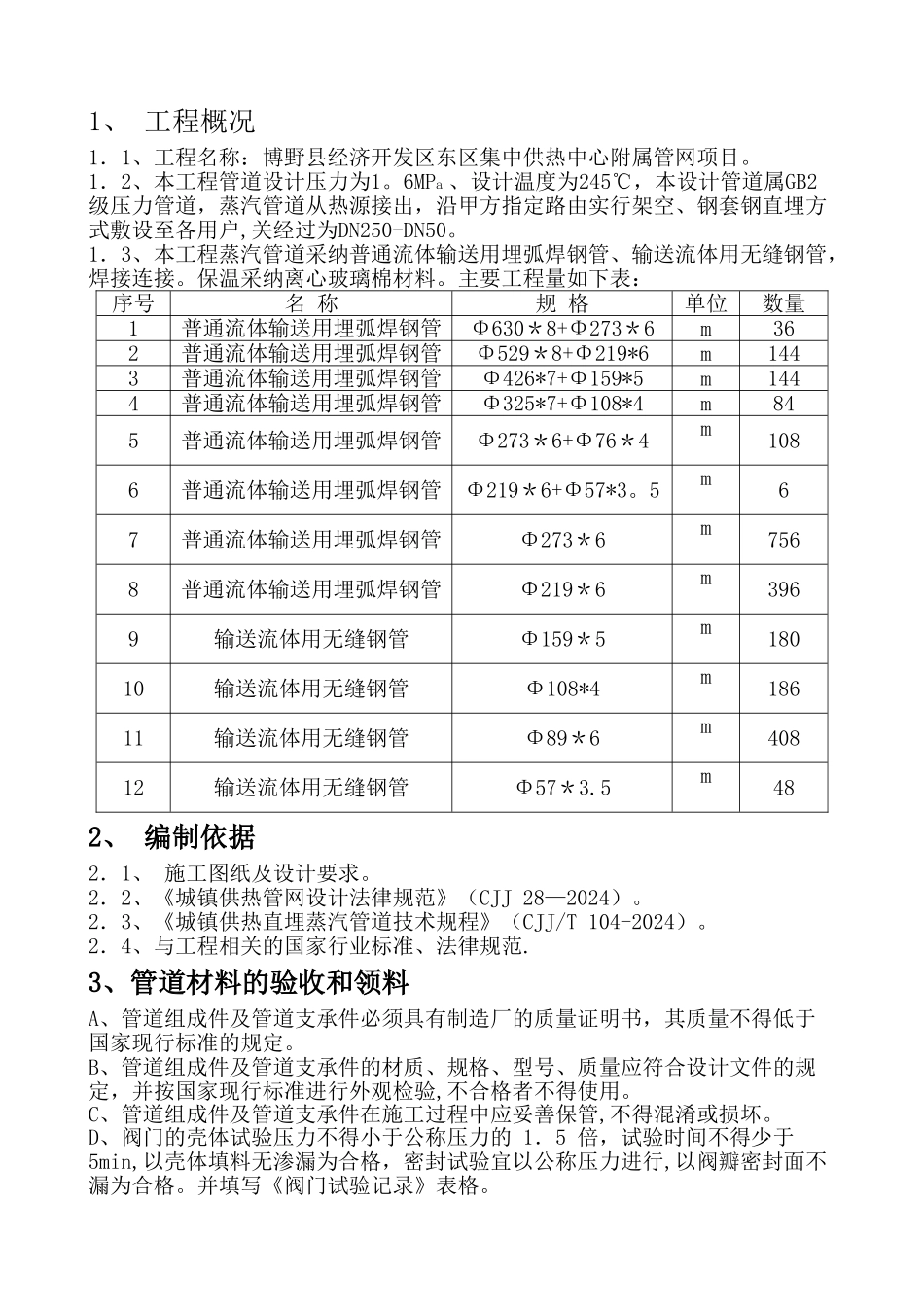

博野县经济开发区东区集中供热中心附属管网项目管道安装施工方案编制 柴 宇 审核 刘国君 批准 陈亚江 山西省工业设备安装有限公司博野项目部2024 年 10 月 20 日目 录1、工程概况2、编制依据3、管道材料的验收和领料4、管道施工工艺5、管道预制6、支架制作与安装7、管道安装8、管道焊接9、管道试压10、 管道吹扫11、 管道涂漆12、 管道保温13、 交工前的管道安装检查14、 质量保证措施15、 工程防护16、 安全文明施工注意事项17、 质量保证体系18、 施工工序质量控制流程19、 人员配备、主要施工机具20、 施工进度保证措施1、 工程概况1．1、工程名称：博野县经济开发区东区集中供热中心附属管网项目。1．2、本工程管道设计压力为1。6MPa 、设计温度为245℃，本设计管道属GB2级压力管道，蒸汽管道从热源接出，沿甲方指定路由实行架空、钢套钢直埋方式敷设至各用户,关经过为DN250-DN50。1．3、本工程蒸汽管道采纳普通流体输送用埋弧焊钢管、输送流体用无缝钢管，焊接连接。保温采纳离心玻璃棉材料。主要工程量如下表：序号名 称规 格单位数量1普通流体输送用埋弧焊钢管Φ630＊8+Φ273＊6m362普通流体输送用埋弧焊钢管Φ529＊8+Φ219*6m1443普通流体输送用埋弧焊钢管Φ426*7+Φ159*5m1444普通流体输送用埋弧焊钢管Φ325*7+Φ108*4m845普通流体输送用埋弧焊钢管Φ273＊6+Φ76＊4m1086普通流体输送用埋弧焊钢管Φ219＊6+Φ57*3。5m67普通流体输送用埋弧焊钢管Φ273＊6m7568普通流体输送用埋弧焊钢管Φ219＊6m3969输送流体用无缝钢管Φ159＊5m18010输送流体用无缝钢管Φ108*4m18611输送流体用无缝钢管Φ89＊6m40812输送流体用无缝钢管Φ57＊3.5m482、 编制依据2．1、 施工图纸及设计要求。2．2、《城镇供热管网设计法律规范》（CJJ 28—2024）。2．3、《城镇供热直埋蒸汽管道技术规程》（CJJ/T 104-2024）。2．4、与工程相关的国家行业标准、法律规范.3、管道材料的验收和领料A、管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。B、管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并按国家现行标准进行外观检验,不合格者不得使用。C、管道组成件及管道支承件在施工过程中应妥善保管,不得混淆或损坏。D、阀门的壳体试验压力不得小于公称压力的 1．5 倍，试验时间不得少于 5min,以壳体填料无渗漏为合格，密封试验宜以公称压力进行,以阀瓣密封面不漏为合...
