蒸汽管道设计说明书

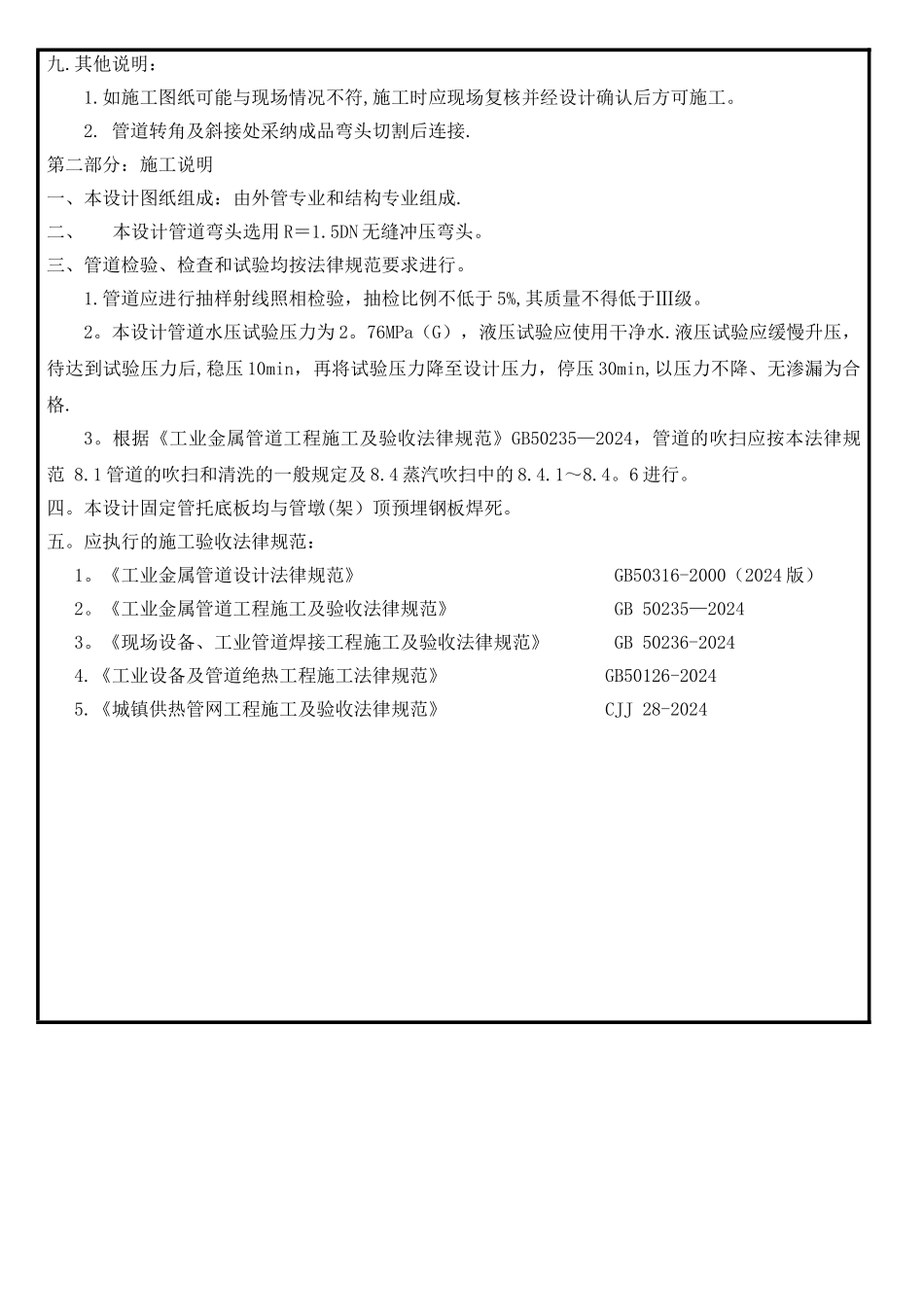

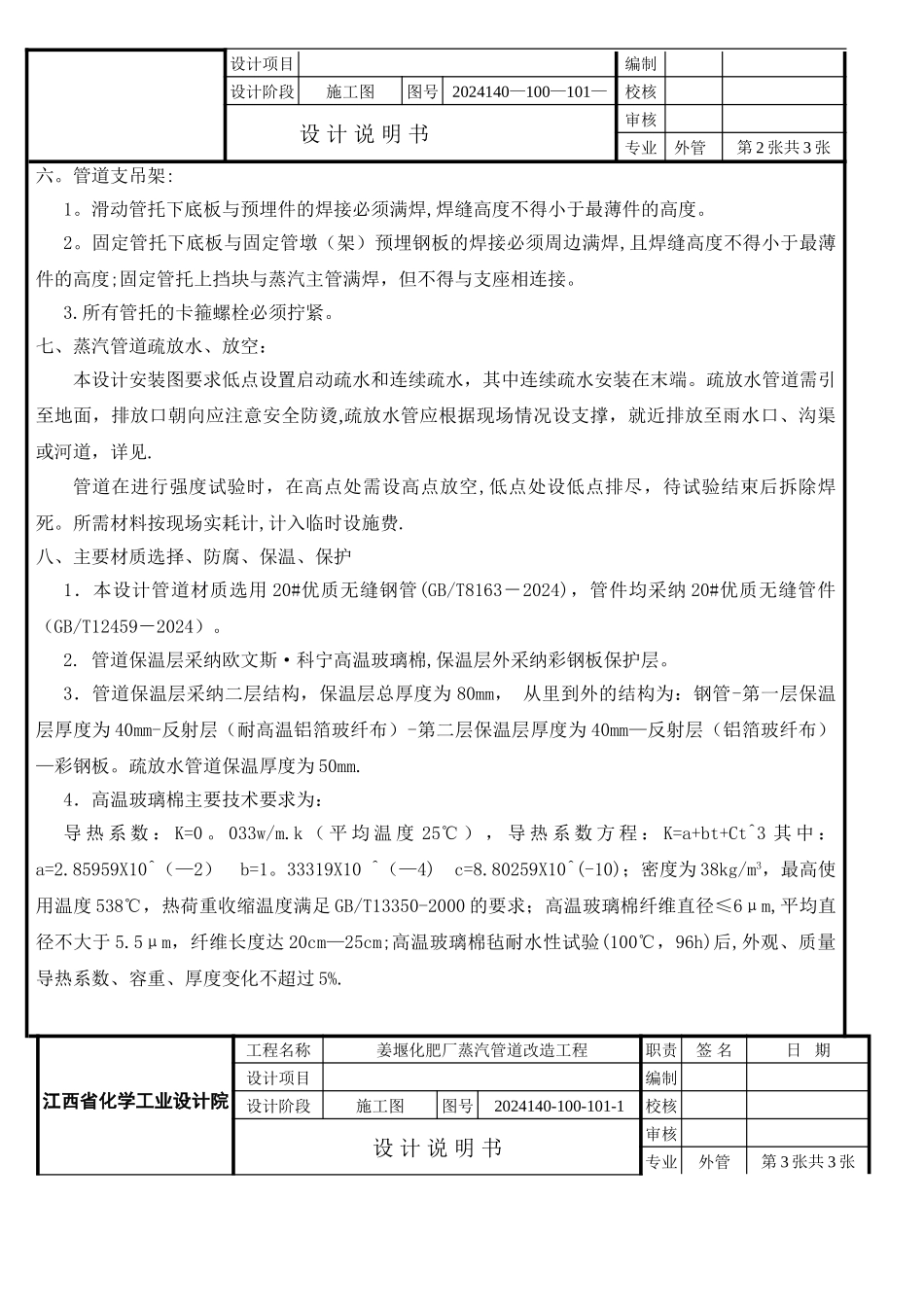

江西省化学工业设计院工程名称姜堰化肥厂蒸汽管道改造工程职责签 名日 期设计项目编制设计阶段施工图图号2024140—100-101—1校核 设 计 说 明 书审核专业外管第 1 张共 3 张第一部分:设计说明一、设计依据：1. 姜堰市灵谷供热有限责任公司设计委托。2. 姜堰市灵谷供热有限责任公司提供的相关设计资料。二、设计范围：1. 设计范围：本设计范围从 1001 到 1134 的外管和结构专业的施工图.三.系统简介：将已建 DN200 蒸汽的蒸汽管线改为 DN80 的蒸汽管线。管线长度约为 540.5 米. 本设计蒸汽管线设计参数：压力 1。3MPa（G），温度 350℃。操作参数：压力：1.0MPa（G）；温度 300℃.本设计蒸汽管线属压力管道 GB2 类。四.管道敷设：本设计蒸汽管线均为架空敷设.五。管道热补偿：1。本设计采纳旋转筒补偿器补偿。本设计旋转补偿器选用目前最先进可靠的耐高压自密封旋转补偿器，使用参数范围：压力为1.0～4。0MPa,温度为-60～420℃，超过此范围需另行设计。产品结构为双重密封，一为：环面密封，密封面厚度不小于 4cm；二为:端面密封，端面密封面不小于 2.5cm，端面密封材料为耐磨高强度不锈钢复合密封件，抗压强度≥50MPa。江西省化学工业设计院 工程名称姜堰化肥厂蒸汽管道改造工程职责签名日 期设计项目编制设计阶段施工图图号2024140—100—101—1校核 设 计 说 明 书审核专业外管第 2 张共 3 张六。管道支吊架:1。滑动管托下底板与预埋件的焊接必须满焊,焊缝高度不得小于最薄件的高度。2。固定管托下底板与固定管墩（架）预埋钢板的焊接必须周边满焊,且焊缝高度不得小于最薄件的高度;固定管托上挡块与蒸汽主管满焊，但不得与支座相连接。3.所有管托的卡箍螺栓必须拧紧。七、蒸汽管道疏放水、放空：本设计安装图要求低点设置启动疏水和连续疏水，其中连续疏水安装在末端。疏放水管道需引至地面，排放口朝向应注意安全防烫,疏放水管应根据现场情况设支撑，就近排放至雨水口、沟渠或河道，详见.管道在进行强度试验时，在高点处需设高点放空,低点处设低点排尽，待试验结束后拆除焊死。所需材料按现场实耗计,计入临时设施费.八、主要材质选择、防腐、保温、保护1．本设计管道材质选用 20#优质无缝钢管(GB/T8163－2024)，管件均采纳 20#优质无缝管件（GB/T12459－2024）。2. 管道保温层采纳欧文斯·科宁高温玻璃棉,保温层外采纳彩钢板保护层。3．管道保温层采纳二层结构，保温层总厚度为 80mm， 从里到...
