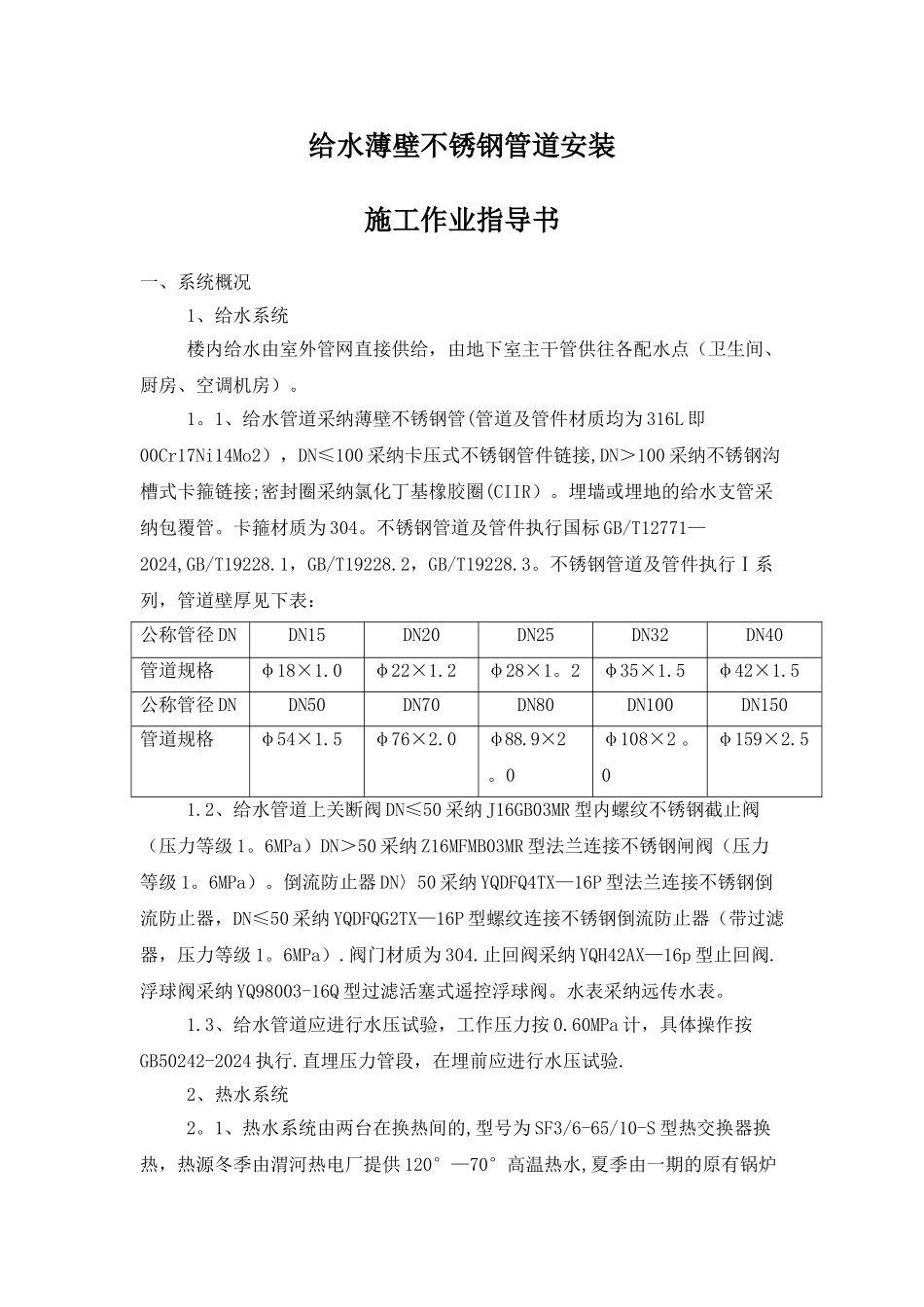

薄壁不锈钢管道施工方案_第1页
1/9

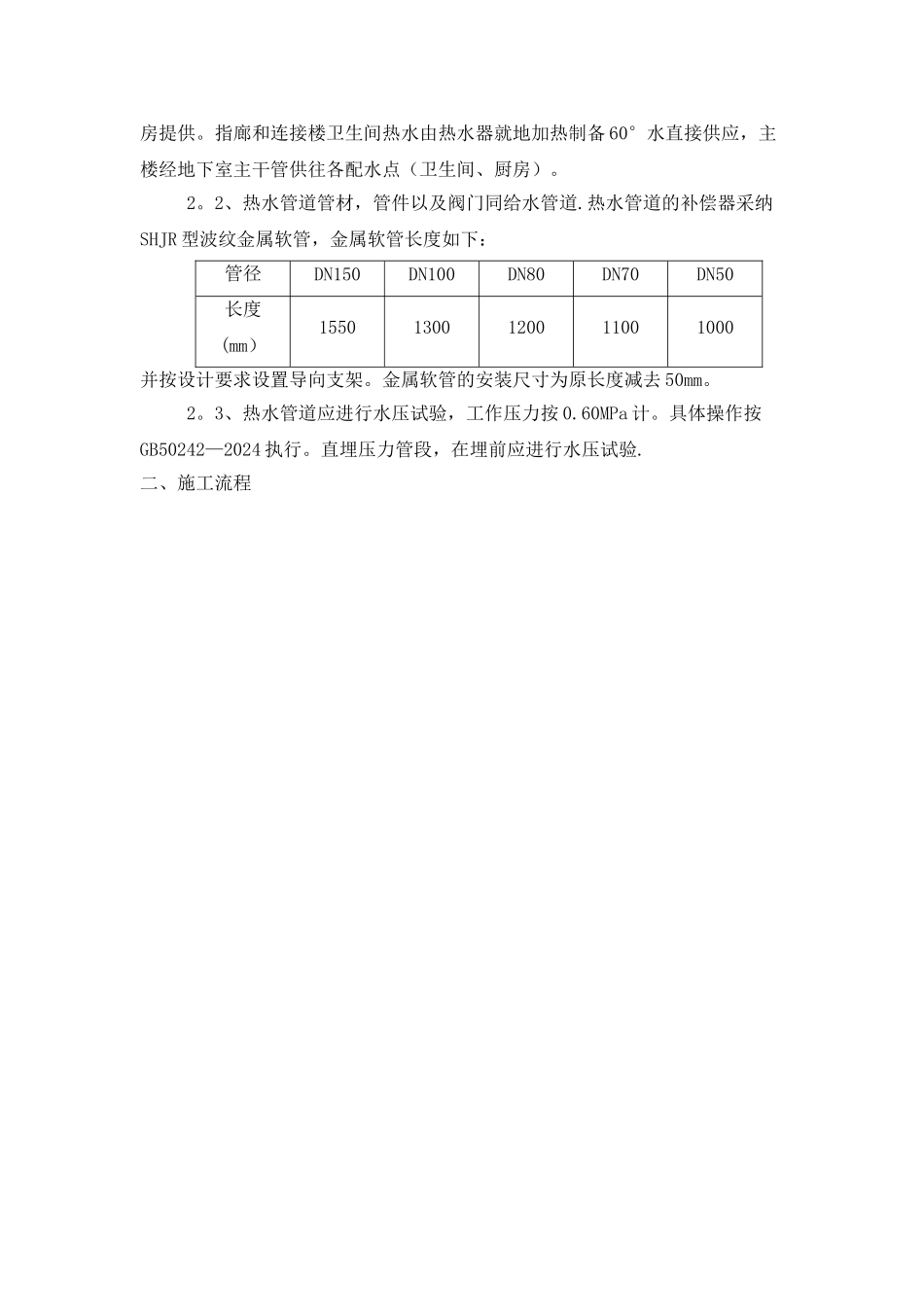

薄壁不锈钢管道施工方案_第2页
2/9

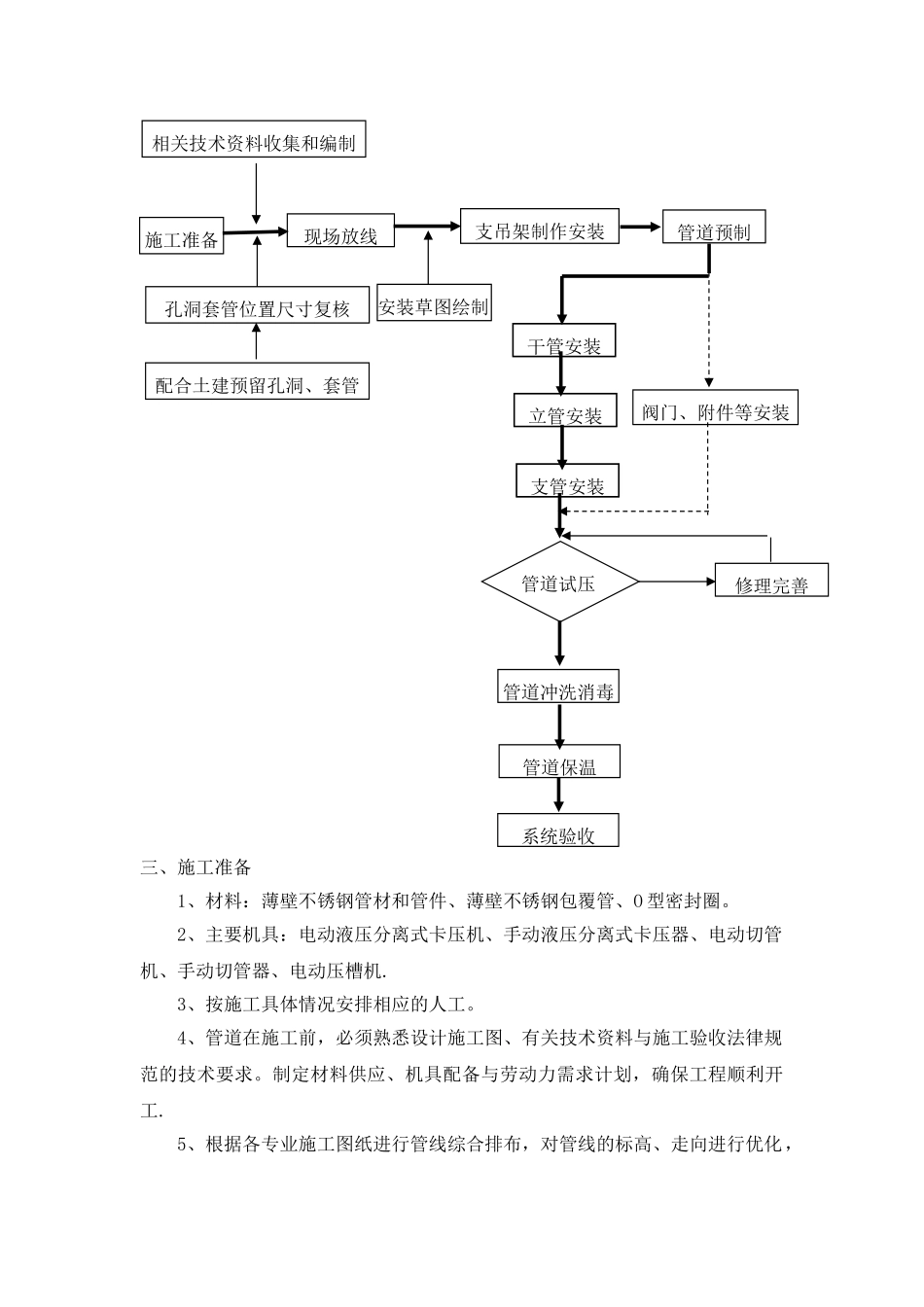

薄壁不锈钢管道施工方案_第3页
3/9
给水薄壁不锈钢管道安装施工作业指导书一、系统概况1、给水系统楼内给水由室外管网直接供给,由地下室主干管供往各配水点(卫生间、厨房、空调机房)。1。1、给水管道采纳薄壁不锈钢管(管道及管件材质均为 316L 即00Cr17Ni14Mo2),DN≤100 采纳卡压式不锈钢管件链接,DN>100 采纳不锈钢沟槽式卡箍链接;密封圈采纳氯化丁基橡胶圈(CIIR)。埋墙或埋地的给水支管采纳包覆管。卡箍材质为 304。不锈钢管道及管件执行国标 GB/T12771—2024,GB/T19228.1,GB/T19228.2,GB/T19228.3。不锈钢管道及管件执行Ⅰ系列,管道壁厚见下表:公称管径 DNDN15DN20DN25DN32DN40管道规格φ18×1.0φ22×1.2φ28×1。2φ35×1.5φ42×1.5公称管径 DNDN50DN70DN80DN100DN150管道规格φ54×1.5φ76×2.0φ88.9×2。0φ108×2 。0φ159×2.51.2、给水管道上关断阀 DN≤50 采纳 J16GB03MR 型内螺纹不锈钢截止阀(压力等级 1。6MPa)DN>50 采纳 Z16MFMB03MR 型法兰连接不锈钢闸阀(压力等级 1。6MPa)。倒流防止器 DN〉50 采纳 YQDFQ4TX—16P 型法兰连接不锈钢倒流防止器,DN≤50 采纳 YQDFQG2TX—16P 型螺纹连接不锈钢倒流防止器(带过滤器,压力等级 1。6MPa).阀门材质为 304.止回阀采纳 YQH42AX—16p 型止回阀.浮球阀采纳 YQ98003-16Q 型过滤活塞式遥控浮球阀。水表采纳远传水表。1.3、给水管道应进行水压试验,工作压力按 0.60MPa 计,具体操作按GB50242-2024 执行.直埋压力管段,在埋前应进行水压试验.2、热水系统2。1、热水系统由两台在换热间的,型号为 SF3/6-65/10-S 型热交换器换热,热源冬季由渭河热电厂提供 120°—70°高温热水,夏季由一期的原有锅炉房提供。指廊和连接楼卫生间热水由热水器就地加热制备 60°水直接供应,主楼经地下室主干管供往各配水点(卫生间、厨房)。2。2、热水管道管材,管件以及阀门同给水管道.热水管道的补偿器采纳SHJR 型波纹金属软管,金属软管长度如下:管径DN150DN100DN80DN70DN50长度(mm)15501300120011001000并按设计要求设置导向支架。金属软管的安装尺寸为原长度减去 50mm。2。3、热水管道应进行水压试验,工作压力按 0.60MPa 计。具体操作按GB50242—2024 执行。直埋压力管段,在埋前应进行水压试验.二、施工流程三、施工准备1、材料:薄壁不锈钢管材和管件、薄壁不锈钢包覆管、O 型密封圈。2、主要机具:电动液压分离式卡压机、手动液压分离式卡压器、电动切管机、手动切管器...
