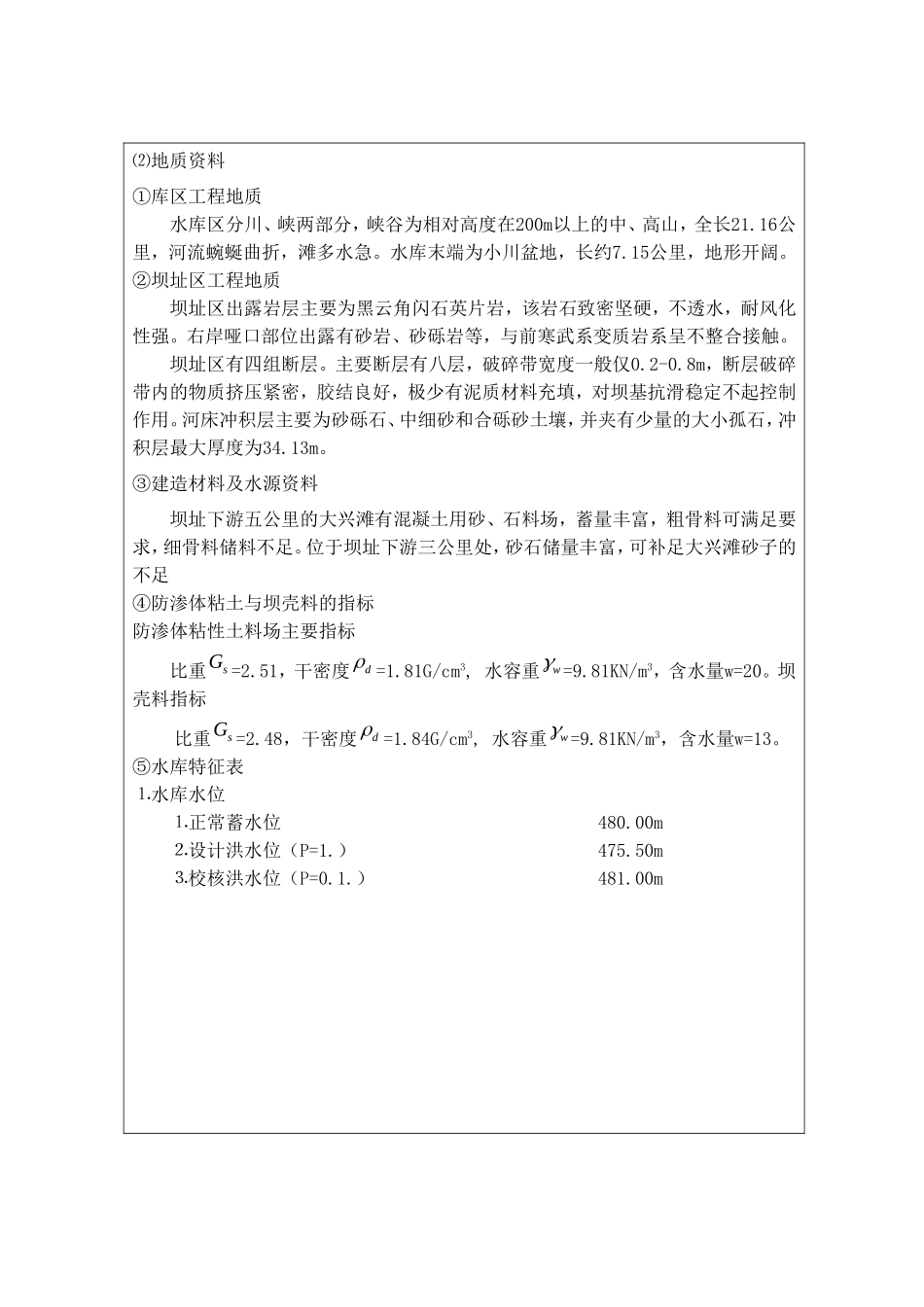

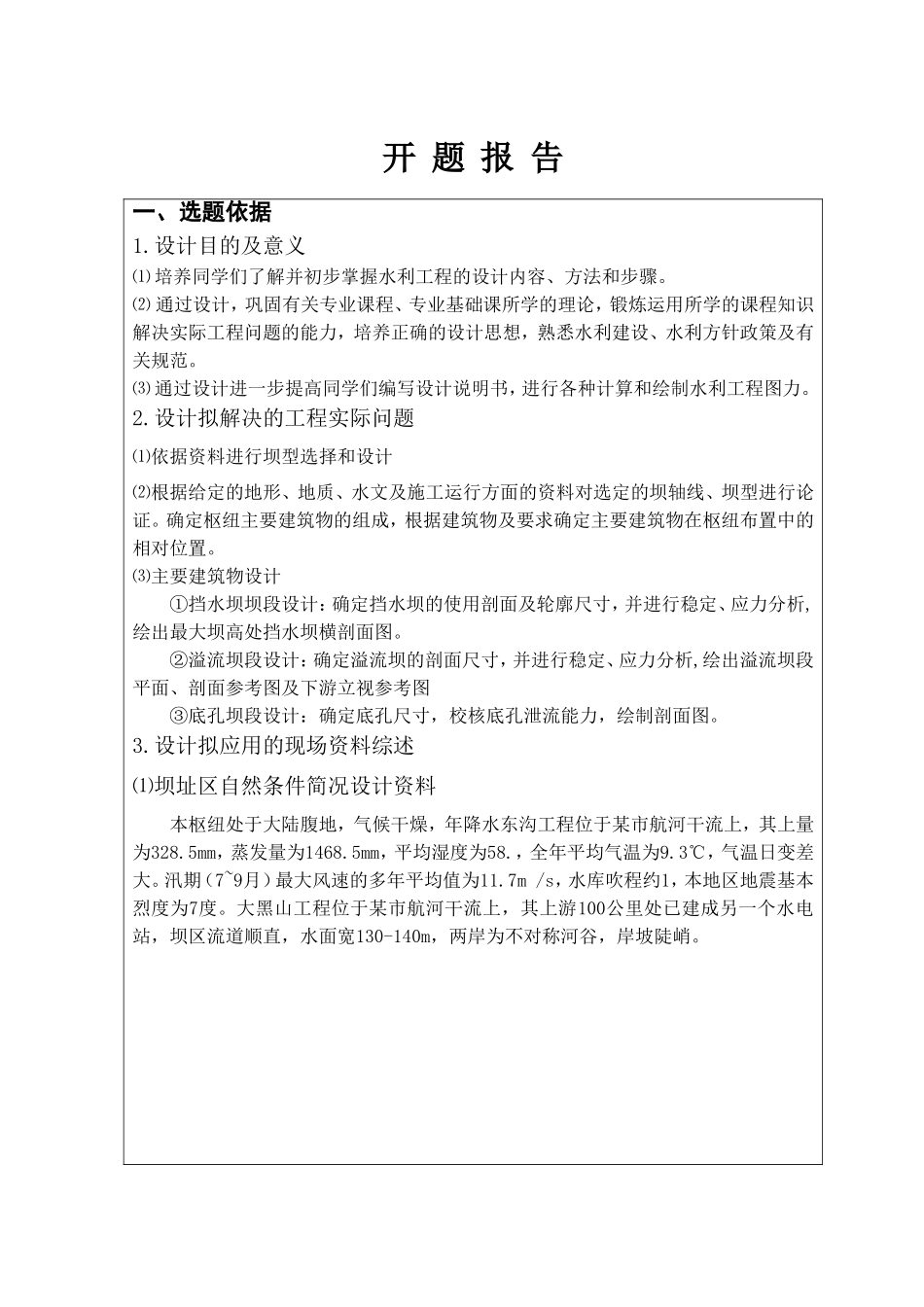

开 题 报 告一、选题依据1.设计目的及意义⑴ 培养同学们了解并初步掌握水利工程的设计内容、方法和步骤。⑵ 通过设计，巩固有关专业课程、专业基础课所学的理论，锻炼运用所学的课程知识解决实际工程问题的能力，培养正确的设计思想，熟悉水利建设、水利方针政策及有关规范。⑶ 通过设计进一步提高同学们编写设计说明书，进行各种计算和绘制水利工程图力。2.设计拟解决的工程实际问题⑴依据资料进行坝型选择和设计⑵根据给定的地形、地质、水文及施工运行方面的资料对选定的坝轴线、坝型进行论证。确定枢纽主要建筑物的组成，根据建筑物及要求确定主要建筑物在枢纽布置中的相对位置。⑶主要建筑物设计①挡水坝坝段设计：确定挡水坝的使用剖面及轮廓尺寸，并进行稳定、应力分析,绘出最大坝高处挡水坝横剖面图。②溢流坝段设计：确定溢流坝的剖面尺寸，并进行稳定、应力分析,绘出溢流坝段平面、剖面参考图及下游立视参考图③底孔坝段设计：确定底孔尺寸，校核底孔泄流能力，绘制剖面图。3.设计拟应用的现场资料综述⑴坝址区自然条件简况设计资料本枢纽处于大陆腹地，气候干燥，年降水东沟工程位于某市航河干流上，其上量为328.5mm，蒸发量为1468.5mm，平均湿度为58.，全年平均气温为9.3℃，气温日变差大。汛期（7~9月）最大风速的多年平均值为11.7m /s，水库吹程约1，本地区地震基本烈度为7度。大黑山工程位于某市航河干流上，其上游100公里处已建成另一个水电站，坝区流道顺直，水面宽130-140m，两岸为不对称河谷，岸坡陡峭。开 题 报 告⑵地质资料①库区工程地质水库区分川、峡两部分，峡谷为相对高度在200m以上的中、高山，全长21.16公里，河流蜿蜒曲折，滩多水急。水库末端为小川盆地，长约7.15公里，地形开阔。②坝址区工程地质坝址区出露岩层主要为黑云角闪石英片岩，该岩石致密坚硬，不透水，耐风化性强。右岸哑口部位出露有砂岩、砂砾岩等，与前寒武系变质岩系呈不整合接触。坝址区有四组断层。主要断层有八层，破碎带宽度一般仅0.2-0.8m，断层破碎带内的物质挤压紧密，胶结良好，极少有泥质材料充填，对坝基抗滑稳定不起控制作用。河床冲积层主要为砂砾石、中细砂和合砾砂土壤，并夹有少量的大小孤石，冲积层最大厚度为34.13m。③建造材料及水源资料坝址下游五公里的大兴滩有混凝土用砂、石料场，蓄量丰富，粗骨料可满足要求，细骨料储料不足。位于坝址下游三公里处，砂石储量丰富，可补足大兴滩砂子的不足④防渗体粘土与坝壳料的...
