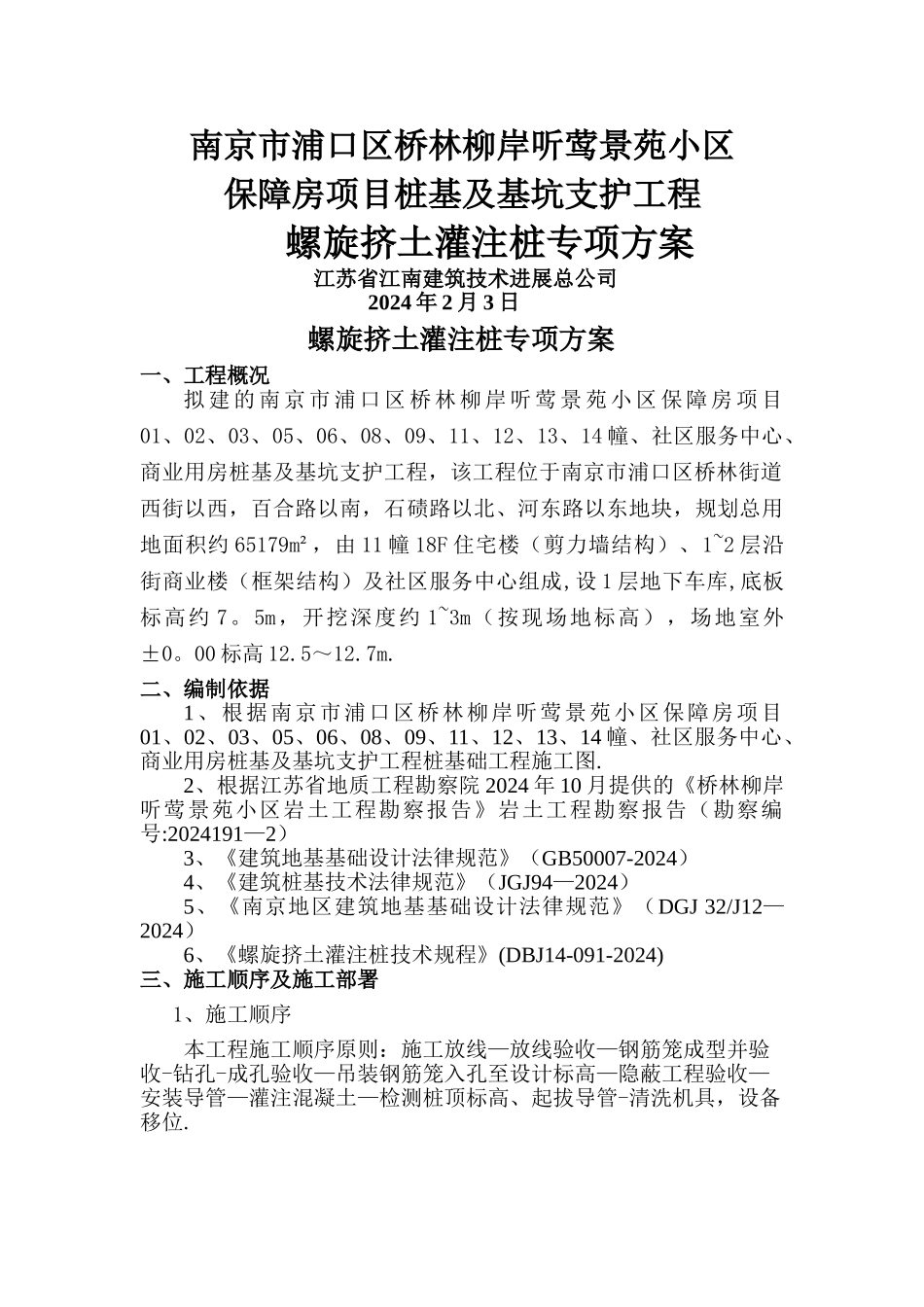

南京市浦口区桥林柳岸听莺景苑小区保障房项目桩基及基坑支护工程螺旋挤土灌注桩专项方案江苏省江南建筑技术进展总公司2024 年 2 月 3 日螺旋挤土灌注桩专项方案一、工程概况拟 建 的 南 京 市 浦 口 区 桥 林 柳 岸 听 莺 景 苑 小 区 保 障 房 项 目01、02、03、05、06、08、09、11、12、13、14 幢、社区服务中心、商业用房桩基及基坑支护工程，该工程位于南京市浦口区桥林街道西街以西，百合路以南，石碛路以北、河东路以东地块，规划总用地面积约 65179m²，由 11 幢 18F 住宅楼（剪力墙结构）、1~2 层沿街商业楼（框架结构）及社区服务中心组成,设 1 层地下车库,底板标高约 7。5m，开挖深度约 1~3m（按现场地标高），场地室外±0。00 标高 12.5～12.7m.二、编制依据1、根据南京市浦口区桥林柳岸听莺景苑小区保障房项目01、02、03、05、06、08、09、11、12、13、14 幢、社区服务中心、商业用房桩基及基坑支护工程桩基础工程施工图.2、根据江苏省地质工程勘察院 2024 年 10 月提供的《桥林柳岸听莺景苑小区岩土工程勘察报告》岩土工程勘察报告（勘察编号:2024191—2）3、《建筑地基基础设计法律规范》（GB50007-2024）4、《建筑桩基技术法律规范》（JGJ94—2024）5、《南京地区建筑地基基础设计法律规范》（DGJ 32/J12—2024）6、《螺旋挤土灌注桩技术规程》(DBJ14-091-2024)三、施工顺序及施工部署1、施工顺序本工程施工顺序原则：施工放线—放线验收—钢筋笼成型并验收-钻孔-成孔验收—吊装钢筋笼入孔至设计标高—隐蔽工程验收—安装导管—灌注混凝土—检测桩顶标高、起拔导管-清洗机具，设备移位.2、施工准备（1)技术准备施工前，编制工程施工计划，该计划主要反映开工前、施工中必须做的有关工作,内容如下；1）施工前根据地质勘察报告对各施工部位地段进行详细的了解.2）会同工程技术人员熟悉工程图纸，并和有关方进行图纸会审.3)施工前，应从甲方处接收轴线基准点、高程测量控制点，并进行复核签证。轴线的定位点及水准点,应设置在施工场区附近不受施工影响，并在施工现场布设测量控制网。定桩位、复核钻机就位钻进至设计深度终孔验收地泵安装调试连接混凝土输送泵管灌注混凝土清土提升钻杆混凝土灌注至设计桩顶上 1m起吊钢筋笼、振动锤启动振动锤、下插钢筋笼钢筋笼插至设计标高施工完成转移钻机施工下一条桩桩基检测4)根据设计院和建设单位提供的水准高程（±0.000）绝对标高为13.00M ...
