恒温水箱PLC控制系统

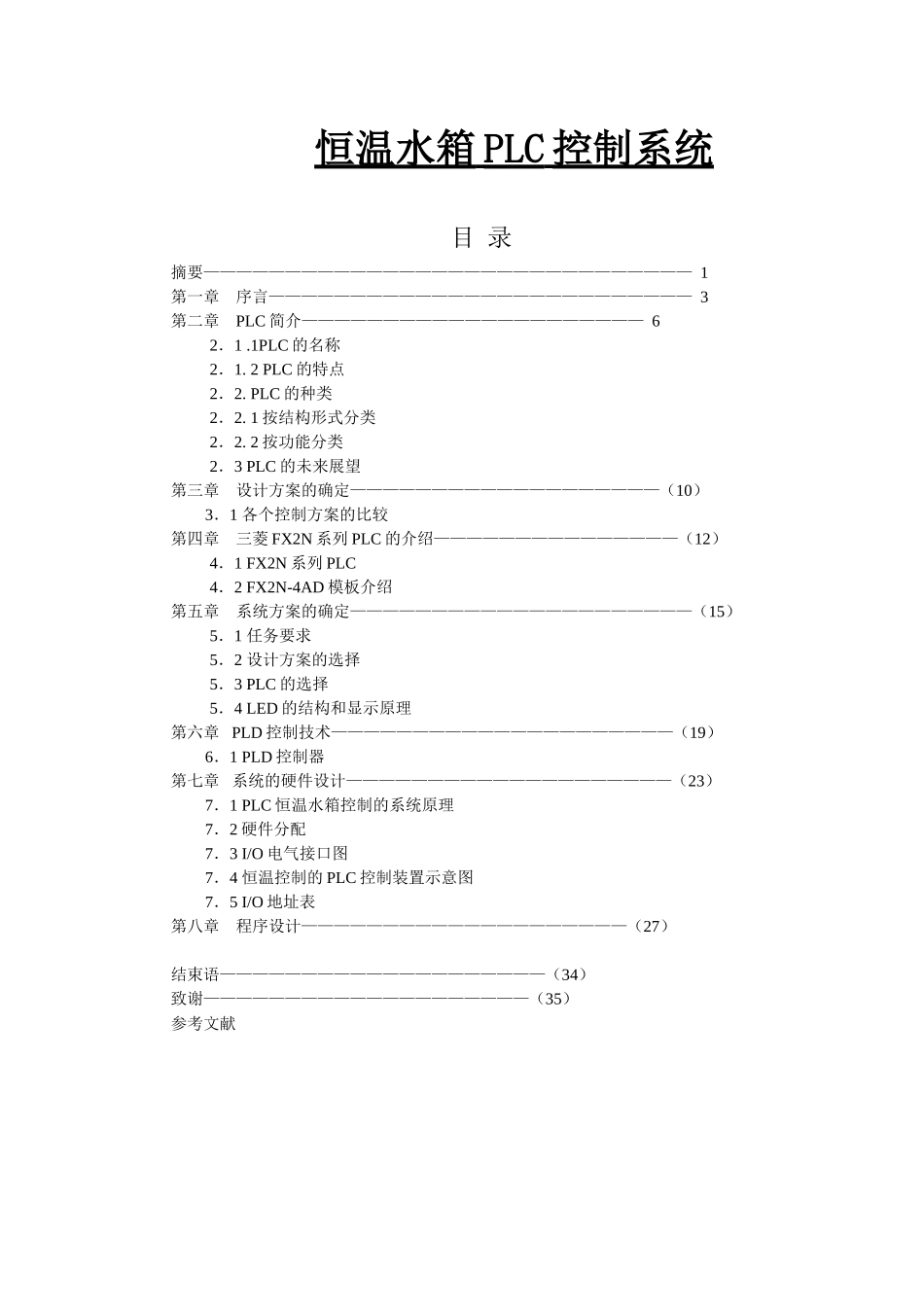

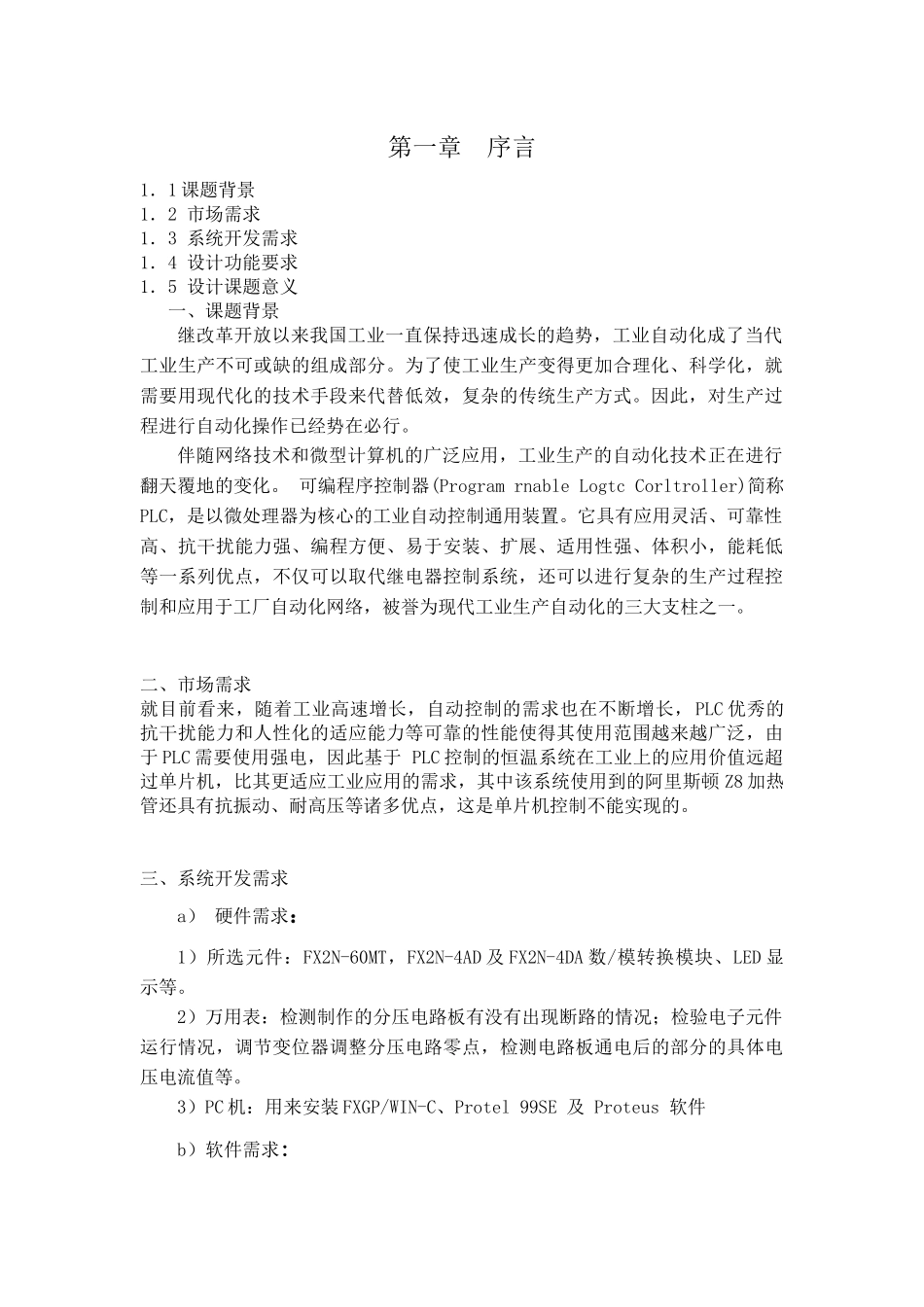

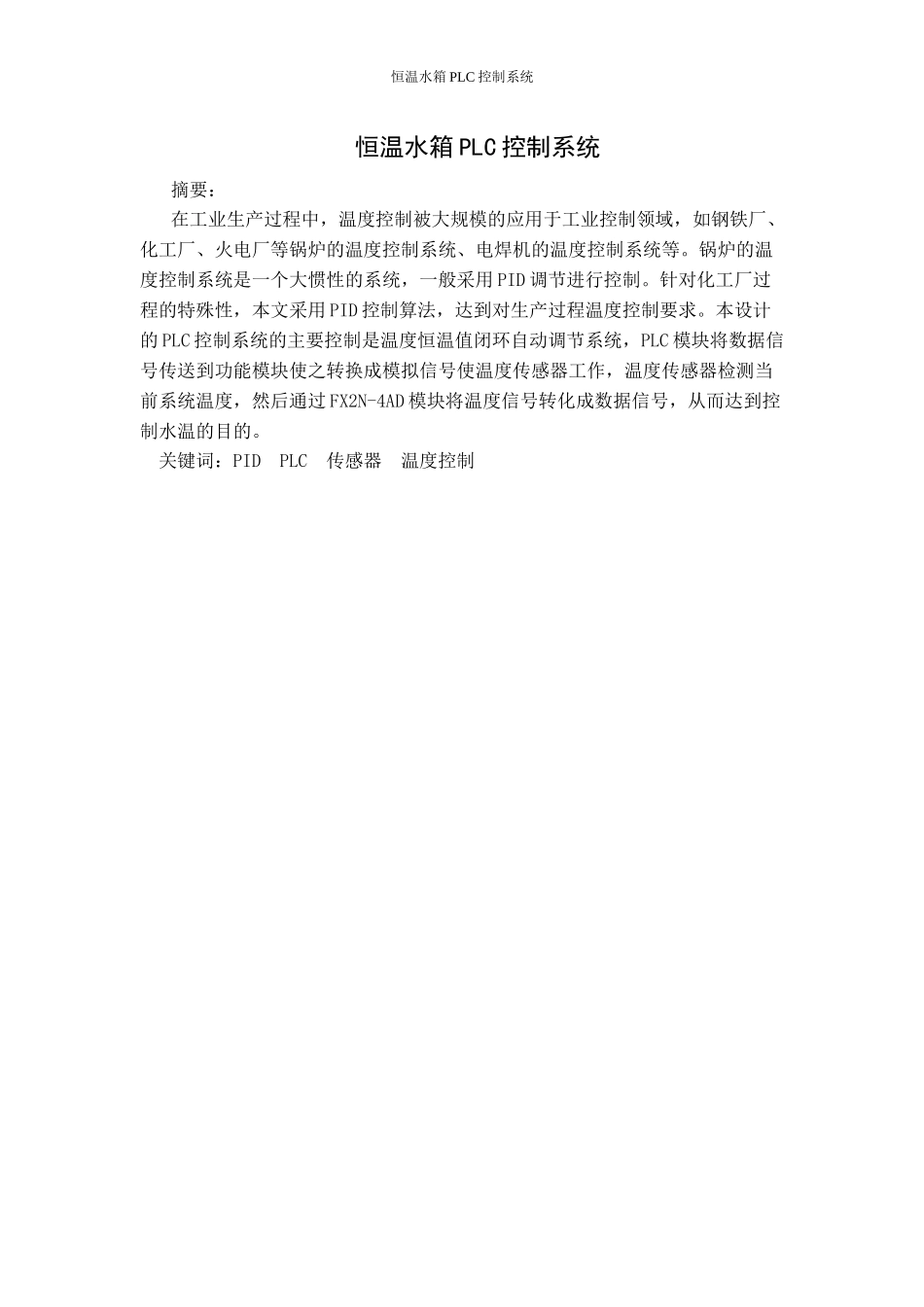

恒温水箱 PLC 控制系统 目 录摘要—————————————————————————————— 1第一章 序言—————————————————————————— 3第二章 PLC 简介————————————————————— 62．1 .1PLC 的名称2．1. 2 PLC 的特点2．2. PLC 的种类2．2. 1 按结构形式分类2．2. 2 按功能分类2．3 PLC 的未来展望第三章 设计方案的确定———————————————————（10）3．1 各个控制方案的比较第四章 三菱 FX2N 系列 PLC 的介绍———————————————（12）4．1 FX2N 系列 PLC4．2 FX2N-4AD 模板介绍第五章 系统方案的确定—————————————————————（15）5．1 任务要求5．2 设计方案的选择5．3 PLC 的选择5．4 LED 的结构和显示原理第六章 PLD 控制技术—————————————————————（19）6．1 PLD 控制器第七章 系统的硬件设计————————————————————（23）7．1 PLC 恒温水箱控制的系统原理7．2 硬件分配7．3 I/O 电气接口图7．4 恒温控制的 PLC 控制装置示意图7．5 I/O 地址表第八章 程序设计————————————————————（27）结束语————————————————————（34）致谢————————————————————（35）参考文献恒温水箱 PLC 控制系统恒温水箱 PLC 控制系统摘要：在工业生产过程中，温度控制被大规模的应用于工业控制领域，如钢铁厂、化工厂、火电厂等锅炉的温度控制系统、电焊机的温度控制系统等。锅炉的温度控制系统是一个大惯性的系统，一般采用 PID 调节进行控制。针对化工厂过程的特殊性，本文采用 PID 控制算法，达到对生产过程温度控制要求。本设计的 PLC 控制系统的主要控制是温度恒温值闭环自动调节系统，PLC 模块将数据信号传送到功能模块使之转换成模拟信号使温度传感器工作，温度传感器检测当前系统温度，然后通过 FX2N-4AD 模块将温度信号转化成数据信号，从而达到控制水温的目的。关键词：PID PLC 传感器 温度控制第一章 序言1．1 课题背景1．2 市场需求1．3 系统开发需求1．4 设计功能要求1．5 设计课题意义 一、课题背景继改革开放以来我国工业一直保持迅速成长的趋势，工业自动化成了当代工业生产不可或缺的组成部分。为了使工业生产变得更加合理化、科学化，就需要用现代化...
