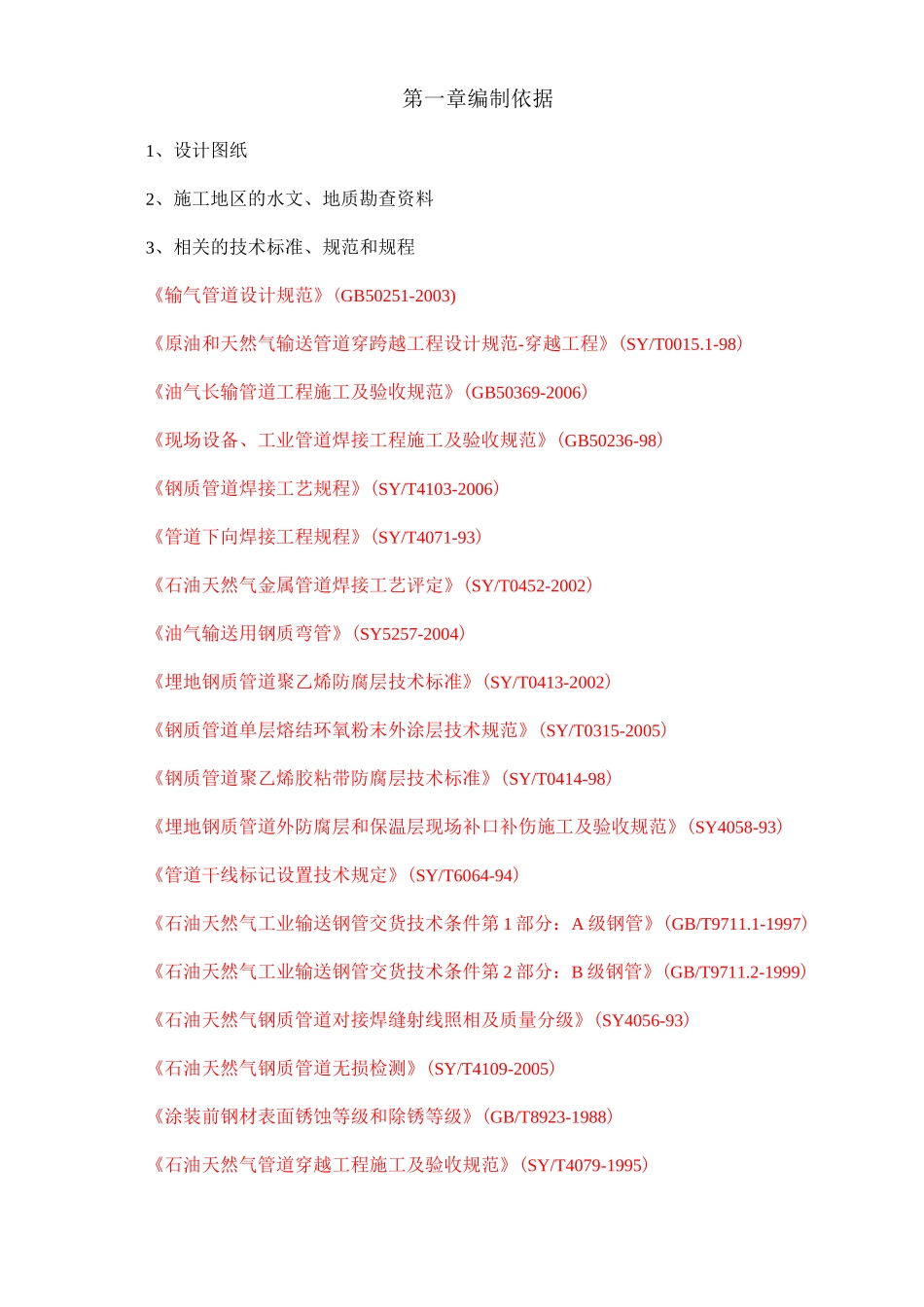

德清县新安镇天然气利用工程项目配套天然气管网工程非开挖定向钻穿越长陶淇湾施工方案编制:审核:批准:第一章编制依据1、设计图纸2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程《输气管道设计规范》(GB50251-2003)《原油和天然气输送管道穿跨越工程设计规范-穿越工程》(SY/T0015.1-98)《油气长输管道工程施工及验收规范》(GB50369-2006)《现场设备、工业管道焊接工程施工及验收规范》(GB50236-98)《钢质管道焊接工艺规程》(SY/T4103-2006)《管道下向焊接工程规程》(SY/T4071-93)《石油天然气金属管道焊接工艺评定》(SY/T0452-2002)《油气输送用钢质弯管》(SY5257-2004)《埋地钢质管道聚乙烯防腐层技术标准》(SY/T0413-2002)《钢质管道单层熔结环氧粉末外涂层技术规范》(SY/T0315-2005)《钢质管道聚乙烯胶粘带防腐层技术标准》(SY/T0414-98)《埋地钢质管道外防腐层和保温层现场补口补伤施工及验收规范》(SY4058-93)《管道干线标记设置技术规定》(SY/T6064-94)《石油天然气工业输送钢管交货技术条件第 1 部分:A 级钢管》(GB/T9711.1-1997)《石油天然气工业输送钢管交货技术条件第 2 部分:B 级钢管》(GB/T9711.2-1999)《石油天然气钢质管道对接焊缝射线照相及质量分级》(SY4056-93)《石油天然气钢质管道无损检测》(SY/T4109-2005)《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923-1988)《石油天然气管道穿越工程施工及验收规范》(SY/T4079-1995)《钢质管道焊接及验收》(SY/T4103-2006)4、施工现场勘察。第二章工程概况本工程为德清县新安镇天然气利用工程配套天然气管网工程,在新安镇沟里村处进行非开挖定向钻穿越陶淇湾天燃气管道铺设。根据现场实际测量陶淇湾宽度约 60m。水面宽度约 400m,由东向西穿越为① 273x7.1mm 的钢管。根据设计和规范要求,定向钻穿越钢管弯曲率按 1500D 计算,此工程管道长度为920m。施工范围为沿江高等级公路北侧农田至新沟河北侧农田之间,平面里程号为 K0+100—K1+020,工程地质及地下管线情况:施工前在定向钻穿越出、入土点均设置工作坑,根据对施工地点附近情况的勘察,该工程地层基本情况为淤泥质粘土层及黄泥土。为了确保工程顺利进行,施工前建设方宜提供本次施工段地堪报告,依据有效的科学依据,才能高质量、高标准地完成施工任务。根据现场情况制定如下施工方案:1、根据场地情况、设计及规范要求,保证管道正常回拖,并将管道稳定埋设在河床最低处下大于 6.0m 位置,设计...
