GNSS控制测量作业流程案例

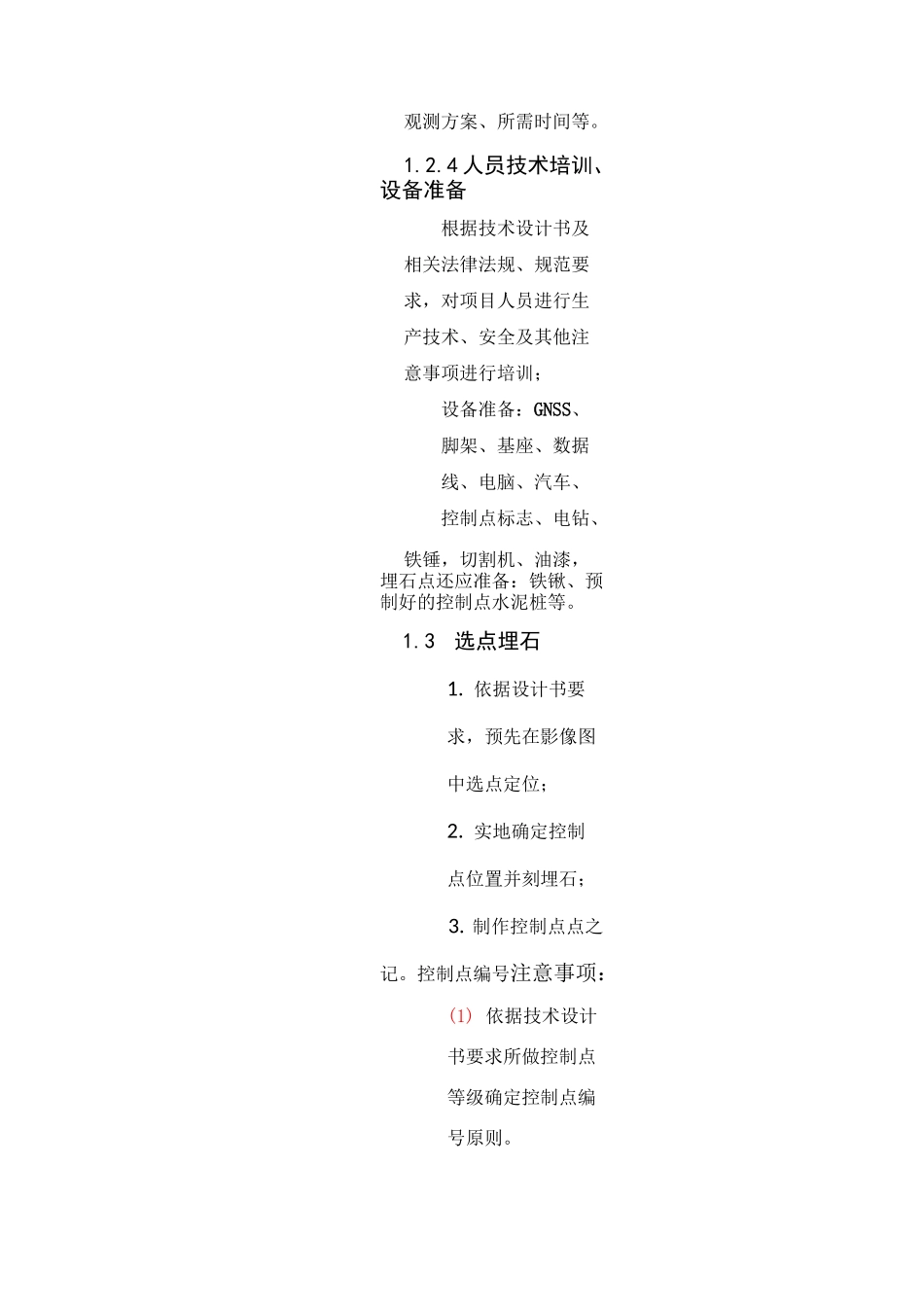

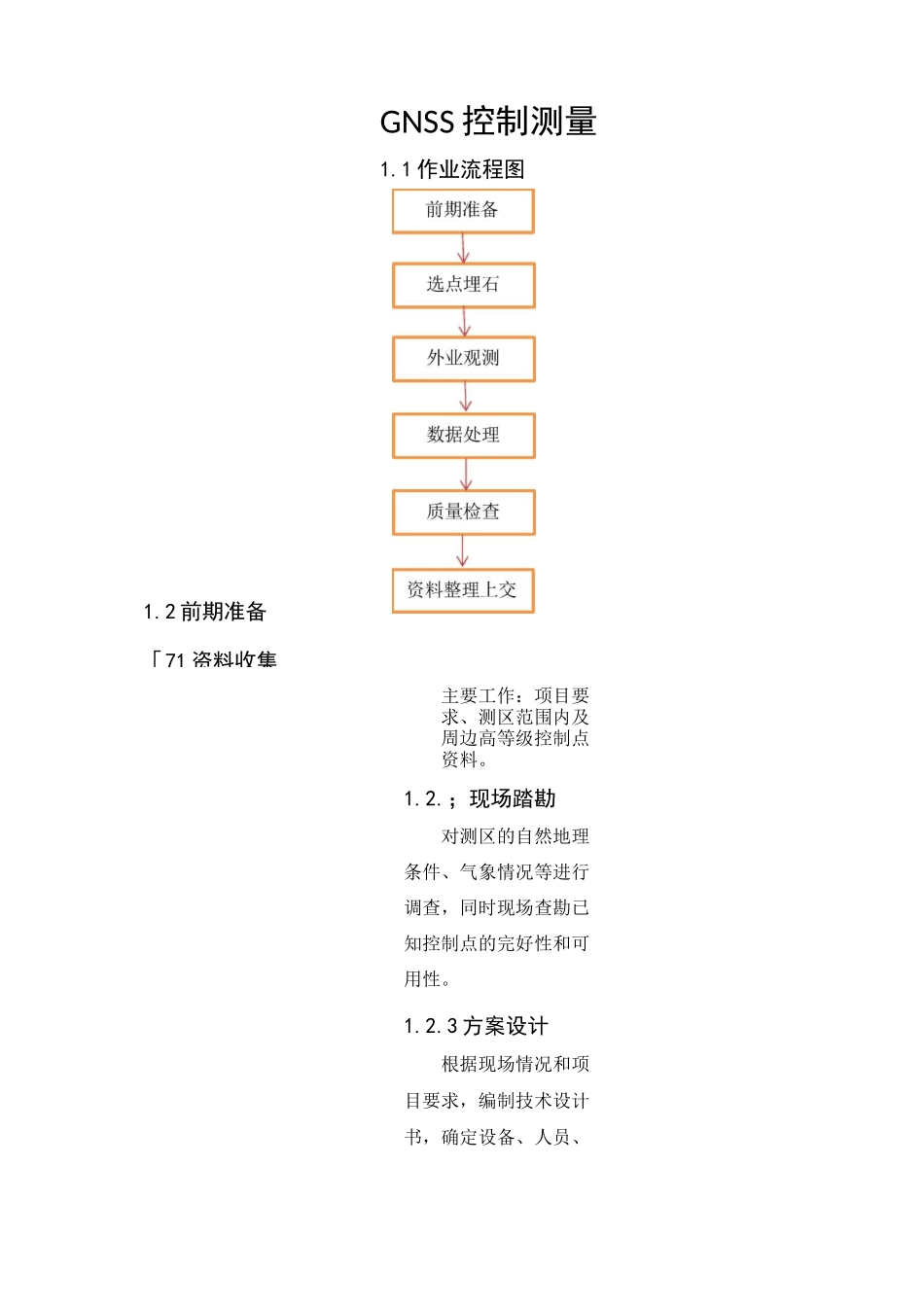

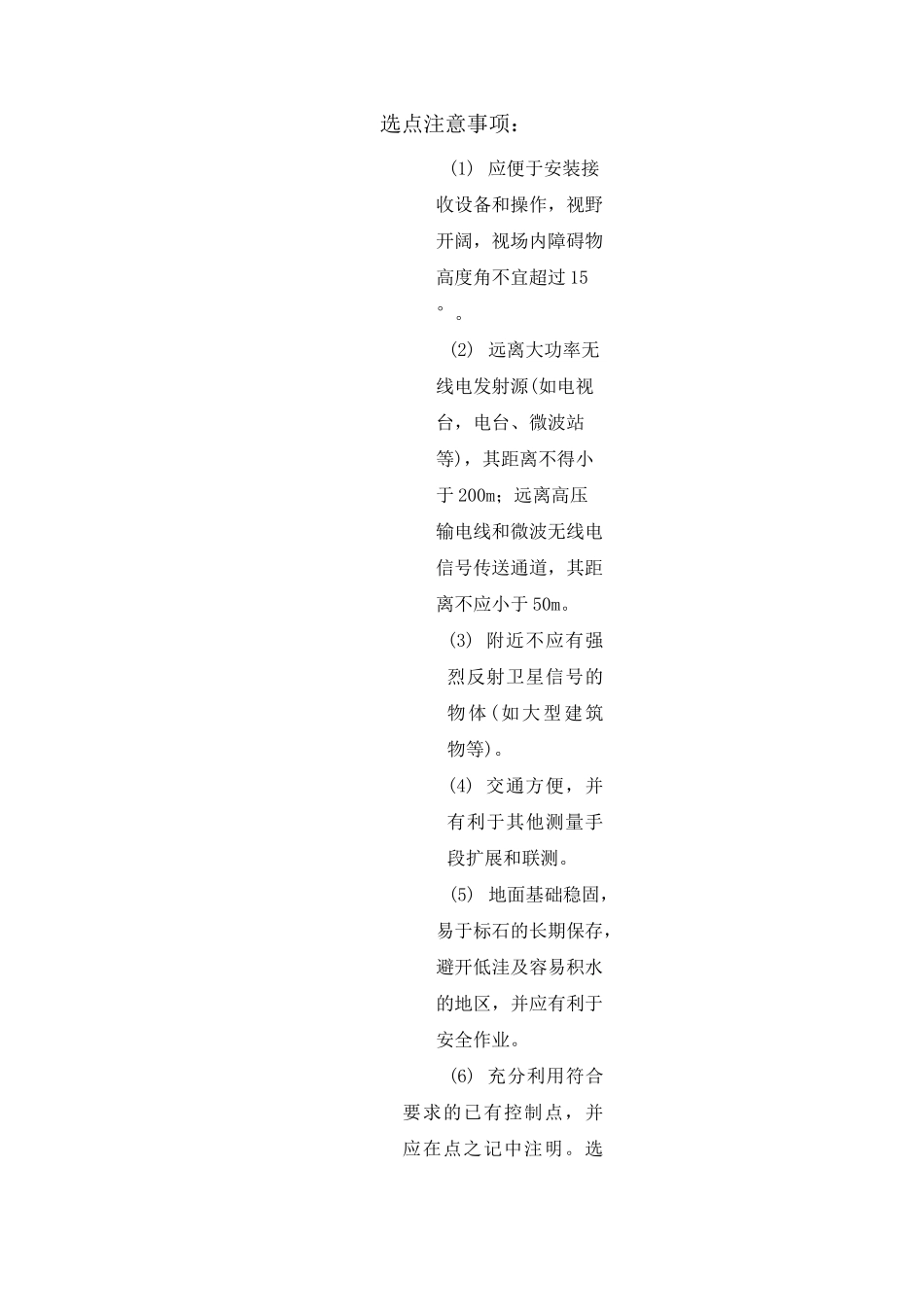

1.2 前期准备「71 资料收集GNSS 控制测量1.1 作业流程图主要工作：项目要求、测区范围内及周边高等级控制点资料。1.2.；现场踏勘对测区的自然地理条件、气象情况等进行调查，同时现场查勘已知控制点的完好性和可用性。1.2.3 方案设计根据现场情况和项目要求，编制技术设计书，确定设备、人员、观测方案、所需时间等。1.2.4 人员技术培训、设备准备根据技术设计书及相关法律法规、规范要求，对项目人员进行生产技术、安全及其他注意事项进行培训；设备准备：GNSS、脚架、基座、数据线、电脑、汽车、控制点标志、电钻、铁锤，切割机、油漆，埋石点还应准备：铁锹、预制好的控制点水泥桩等。1.3选点埋石1. 依据设计书要求，预先在影像图中选点定位；2. 实地确定控制点位置并刻埋石；3. 制作控制点点之记。控制点编号注意事项：(1) 依据技术设计书要求所做控制点等级确定控制点编号原则。选点注意事项：(1) 应便于安装接收设备和操作，视野开阔，视场内障碍物高度角不宜超过 15°。(2) 远离大功率无线电发射源(如电视台，电台、微波站等)，其距离不得小于 200m；远离高压输电线和微波无线电信号传送通道，其距离不应小于 50m。(3) 附近不应有强烈反射卫星信号的物体(如大型建筑物等)。(4) 交通方便，并有利于其他测量手段扩展和联测。(5) 地面基础稳固，易于标石的长期保存，避开低洼及容易积水的地区，并应有利于安全作业。(6) 充分利用符合要求的已有控制点，并应在点之记中注明。选站时应尽可能使测站附近的局部环境(地形、地貌、植被等)与周围的大环境保持一致，以减少气象元素的代表性误差。刻石、埋石注意事项：(1) 普通混凝土标石一般需要埋设普通混凝土标石。普通混凝土标石的标石顶面中心安置带“+”字的不锈钢中心标志。标石规格为:上部 20cmX20cm,底部为 40cmX40cm,高 60cm。普通混凝土标石的规格详见图 1：(2) 建筑物上标志当地面上不宜选点埋刻石的时候，可以在坚固的建筑物房顶设置楼顶标志。楼顶标志规格为：上部20cmX20cm，底部为30cmX30cm，高 15cm。建筑物上的标石严禁在隔热板上、沥清面上浇灌，衔接处要打毛，并清理干净，以确保将两层面牢固连接。标石的中心插入带“+”字的不锈钢中心标志。建筑物上标志规字的不锈钢中心标志，要确保牢固。路面刻石标志规格详见图 3：■■图图普通混凝土标石规楼顶标规路面刻石标志的单位:单位:单位格详见图 2：(3) 路面刻石标志当地面上有稳固且能长久保存的坚硬...
