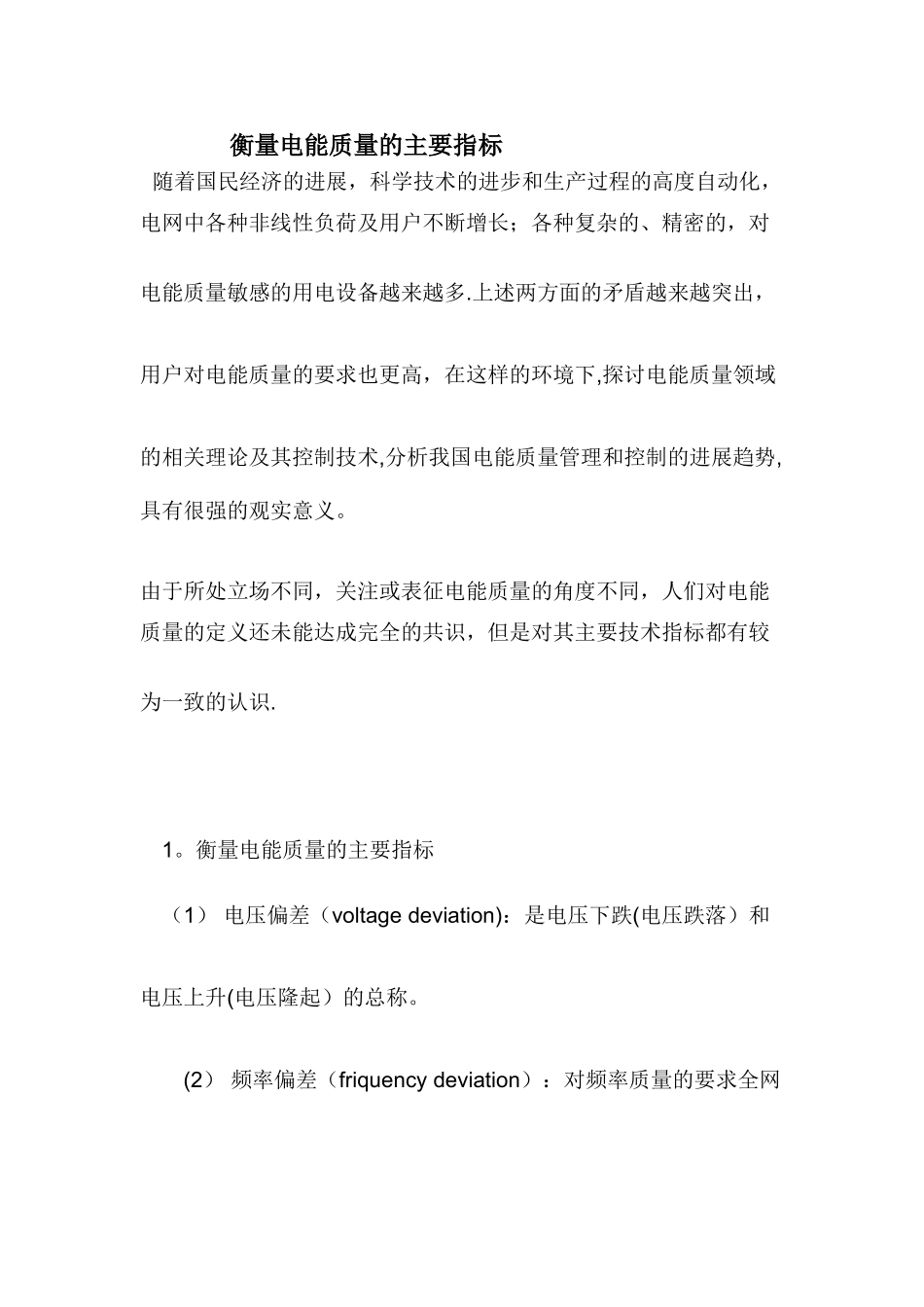

衡量电能质量的主要指标_第1页
1/13

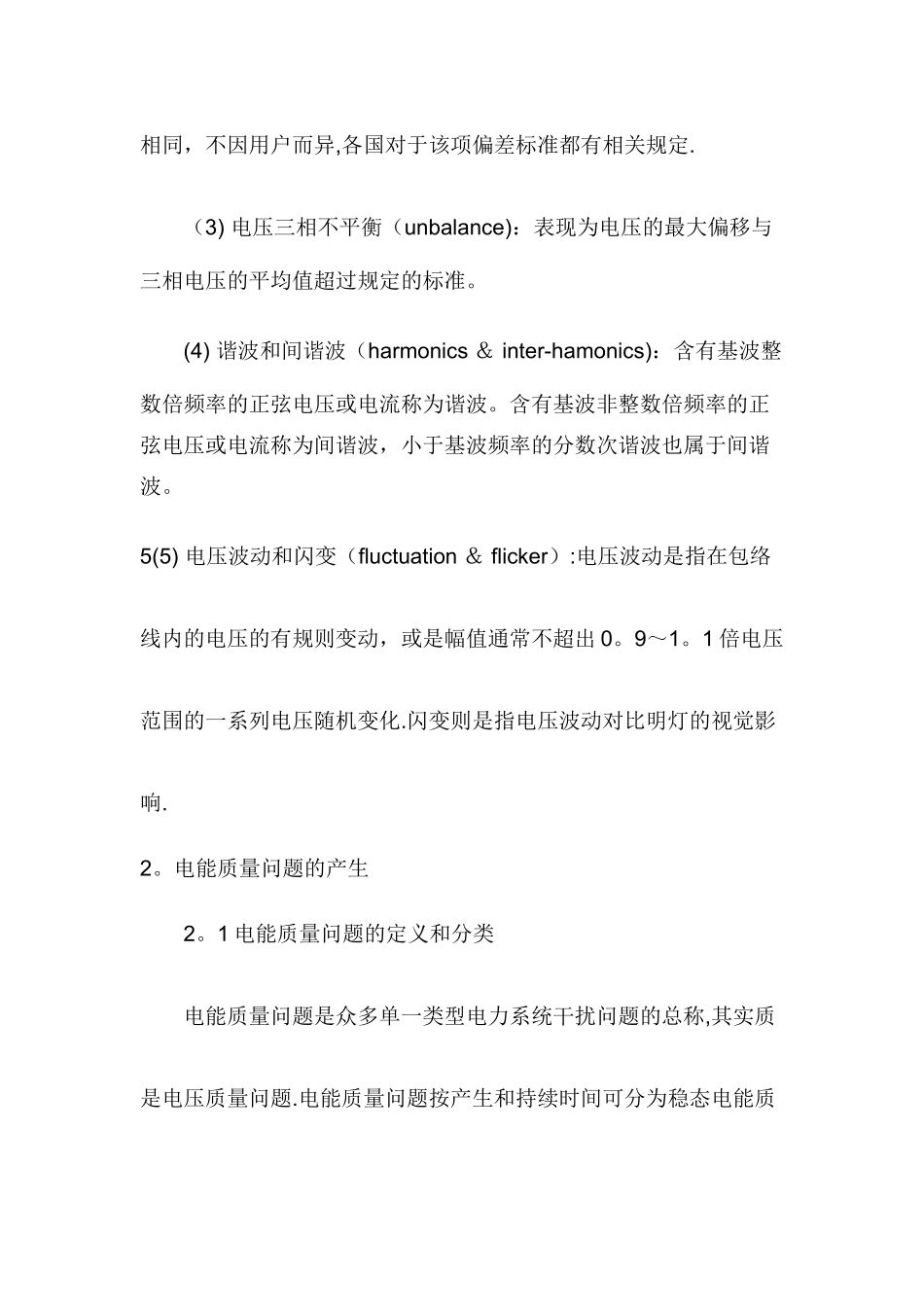

衡量电能质量的主要指标_第2页
2/13

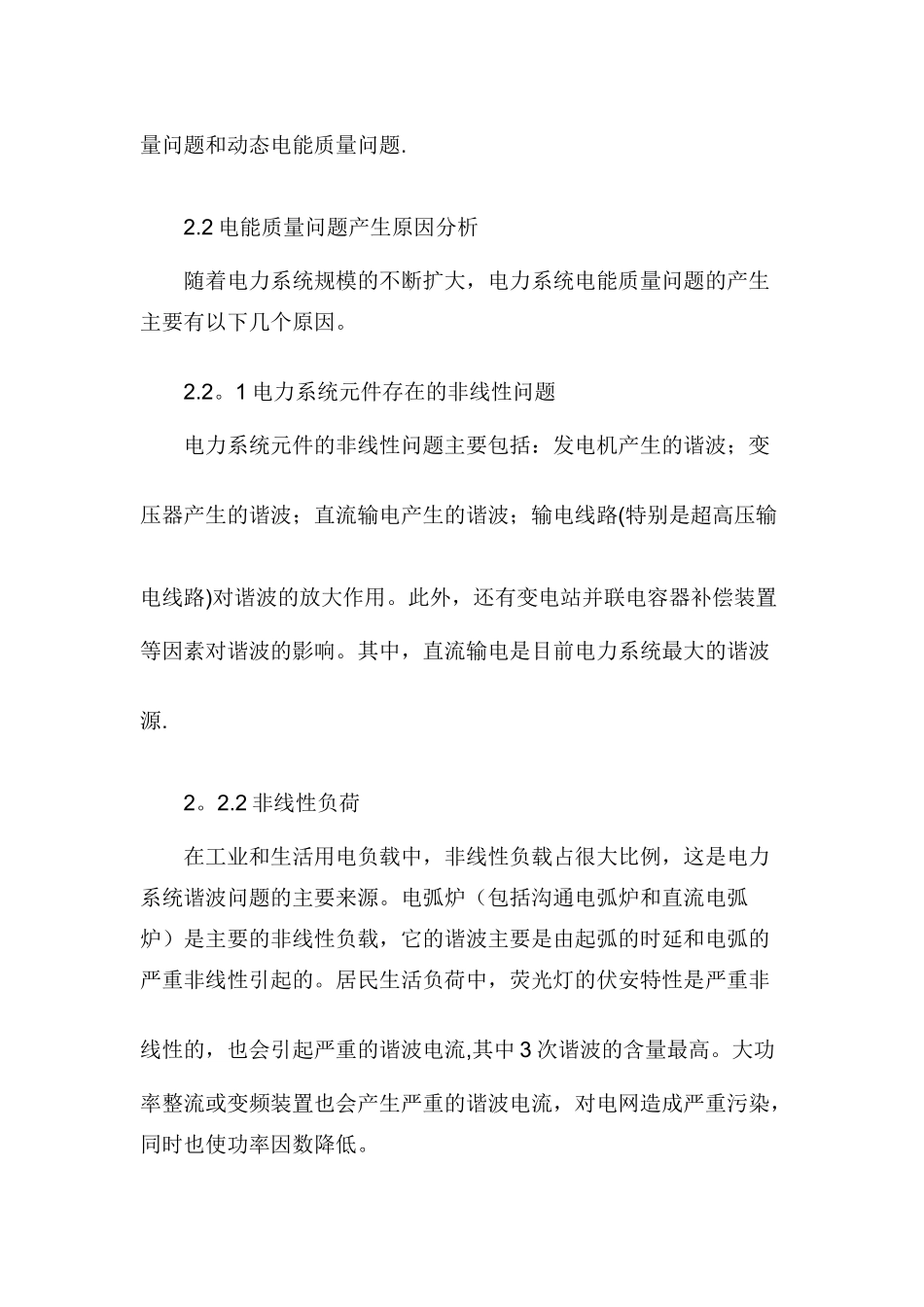

衡量电能质量的主要指标_第3页
3/13
衡量电能质量的主要指标 随着国民经济的进展,科学技术的进步和生产过程的高度自动化,电网中各种非线性负荷及用户不断增长;各种复杂的、精密的,对电能质量敏感的用电设备越来越多.上述两方面的矛盾越来越突出,用户对电能质量的要求也更高,在这样的环境下,探讨电能质量领域的相关理论及其控制技术,分析我国电能质量管理和控制的进展趋势,具有很强的观实意义。 由于所处立场不同,关注或表征电能质量的角度不同,人们对电能质量的定义还未能达成完全的共识,但是对其主要技术指标都有较为一致的认识. 1。衡量电能质量的主要指标 (1) 电压偏差(voltage deviation):是电压下跌(电压跌落)和电压上升(电压隆起)的总称。 (2) 频率偏差(friquency deviation):对频率质量的要求全网相同,不因用户而异,各国对于该项偏差标准都有相关规定. (3) 电压三相不平衡(unbalance):表现为电压的最大偏移与三相电压的平均值超过规定的标准。 (4) 谐波和间谐波(harmonics & inter-hamonics):含有基波整数倍频率的正弦电压或电流称为谐波。含有基波非整数倍频率的正弦电压或电流称为间谐波,小于基波频率的分数次谐波也属于间谐波。5(5) 电压波动和闪变(fluctuation & flicker):电压波动是指在包络线内的电压的有规则变动,或是幅值通常不超出 0。9~1。1 倍电压范围的一系列电压随机变化.闪变则是指电压波动对比明灯的视觉影响.2。电能质量问题的产生 2。1 电能质量问题的定义和分类 电能质量问题是众多单一类型电力系统干扰问题的总称,其实质是电压质量问题.电能质量问题按产生和持续时间可分为稳态电能质量问题和动态电能质量问题. 2.2 电能质量问题产生原因分析 随着电力系统规模的不断扩大,电力系统电能质量问题的产生主要有以下几个原因。 2.2。1 电力系统元件存在的非线性问题 电力系统元件的非线性问题主要包括:发电机产生的谐波;变压器产生的谐波;直流输电产生的谐波;输电线路(特别是超高压输电线路)对谐波的放大作用。此外,还有变电站并联电容器补偿装置等因素对谐波的影响。其中,直流输电是目前电力系统最大的谐波源. 2。2.2 非线性负荷 在工业和生活用电负载中,非线性负载占很大比例,这是电力系统谐波问题的主要来源。电弧炉(包括沟通电弧炉和直流电弧炉)是主要的非线性负载,它的谐波主要是由起弧的时延和电弧的严重非线性引起的。居民生活负荷中,荧光灯的伏安特性是严重非线性的,也...
