表5.1压力钢管评定表例表

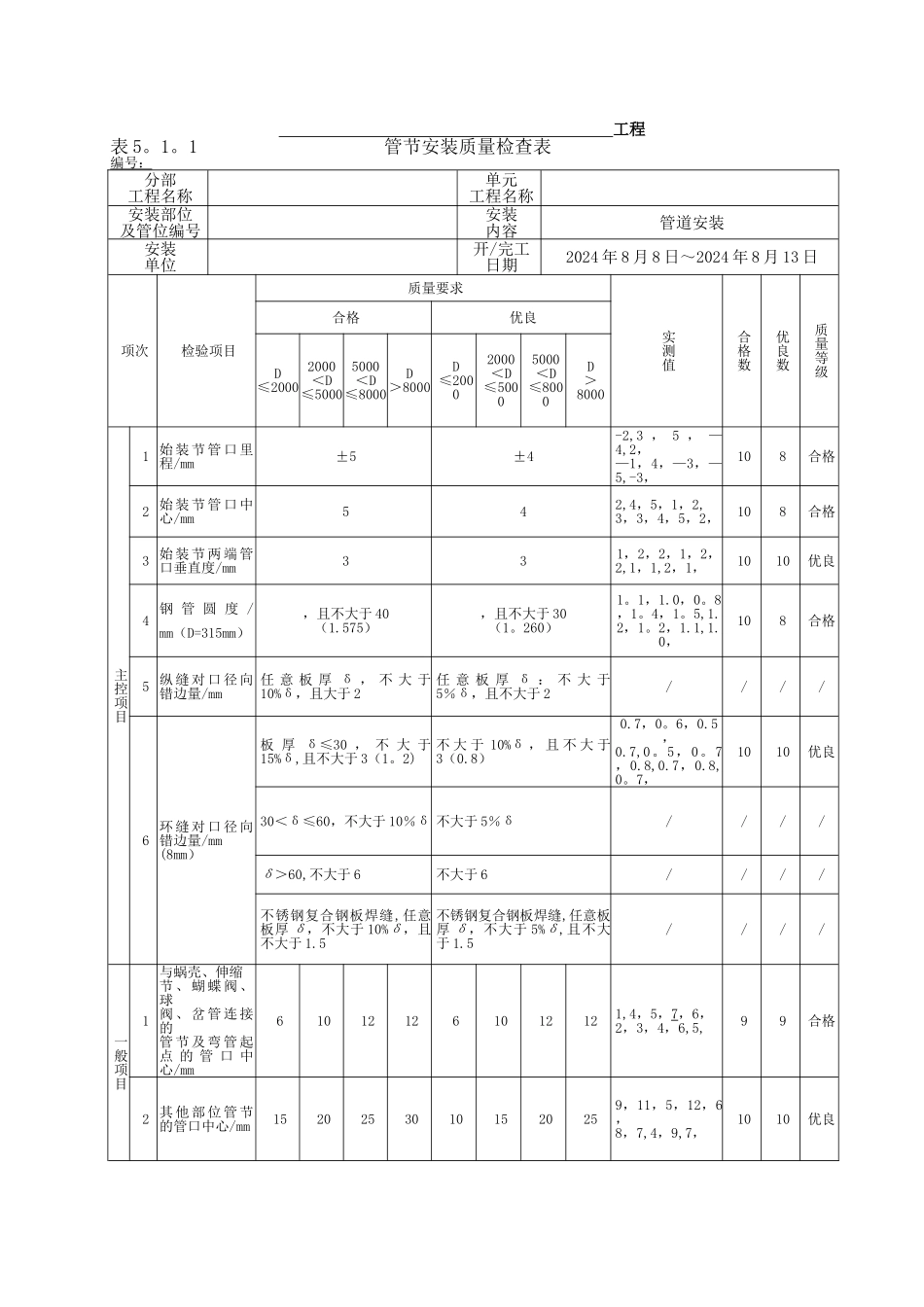

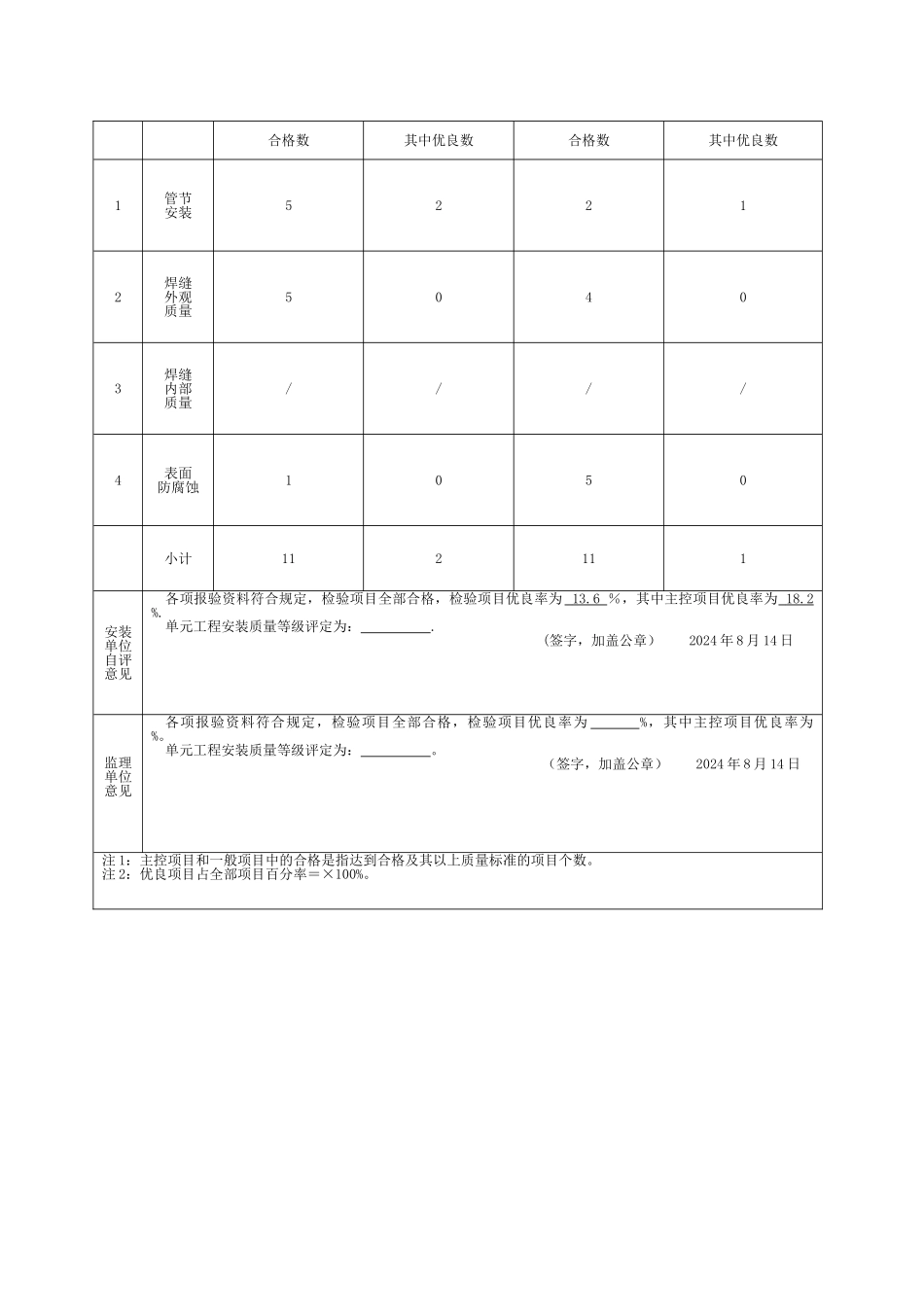

CB18 单元工程施工质量报验单(承包［2024］质报 12 号）合同名称：合同编号：致： 单元工程已按合同要求完成施工，经自检合格，报请贵方复核。附:1、压力钢管单元工程安装质量验收评定表 2、管节安装质量检查表3、焊缝外观质量检查表4、表面防腐蚀质量检查表5、单元工程施工检验（三检）记录备查表承 包 人:质检负责人:日 期：2024 年 8 月 14 日监理机构意见复核结果：□同意进入下一工序 □不同意进入下一工序□同意进入下一单元工程 □不同意进入下一单元工程监 理 机 构：监理工程师 :日 期： 年 月 日说明：本表一式 4 份,由承包人填写。监理机构复核后,承包人 2 份，监理机构、发包人各 1 份。 工程表 5.1 压力钢管单元工程安装质量验收评定表单位工程名称单元工程量DN325 钢管 113 m分部工程名称安装单位单元工程名称、部位评定日期2024 年 8 月 14 日项次项目主控项目/个一般项目/个合格数其中优良数合格数其中优良数1管节安装52212焊缝外观质量50403焊缝内部质量////4表面防腐蚀1050小计112111安装单位自评意见各项报验资料符合规定，检验项目全部合格，检验项目优良率为 13.6 ％，其中主控项目优良率为 18.2 %.单元工程安装质量等级评定为： . (签字，加盖公章） 2024 年 8 月 14 日监理单位意见各项报验资料符合规定，检验项目全部合格，检验项目优良率为 %，其中主控项目优良率为 %。单元工程安装质量等级评定为： 。 （签字，加盖公章） 2024 年 8 月 14 日注 1：主控项目和一般项目中的合格是指达到合格及其以上质量标准的项目个数。注 2：优良项目占全部项目百分率＝×100%。 工程表 5。1。1 管节安装质量检查表编号： 分部工程名称单元工程名称安装部位及管位编号安装内容管道安装安装单位开/完工日期2024 年 8 月 8 日～2024 年 8 月 13 日项次检验项目质量要求实测值合格数优良数质量等级合格优良D≤20002000＜D≤50005000＜D≤8000D＞8000D≤20002000＜D≤50005000＜D≤8000D＞8000主控项目1 始装节管口里程/mm±5±4-2,3 ， 5 ， —4,2，—1，4，—3，—5,-3，108合格2 始装节管口中心/mm542,4，5，1，2,3，3，4，5，2，108合格3 始装节两端管口垂直度/mm331，2，2，1，2，2,1，1,2，1，1010优良4钢 管 圆 度 /mm（D=315mm），且不大于 40（1.575），且不大于 30（1。260）1。1，1.0，0。8，1。4，1。5,1.2，1。2，1.1,1.0，108...
