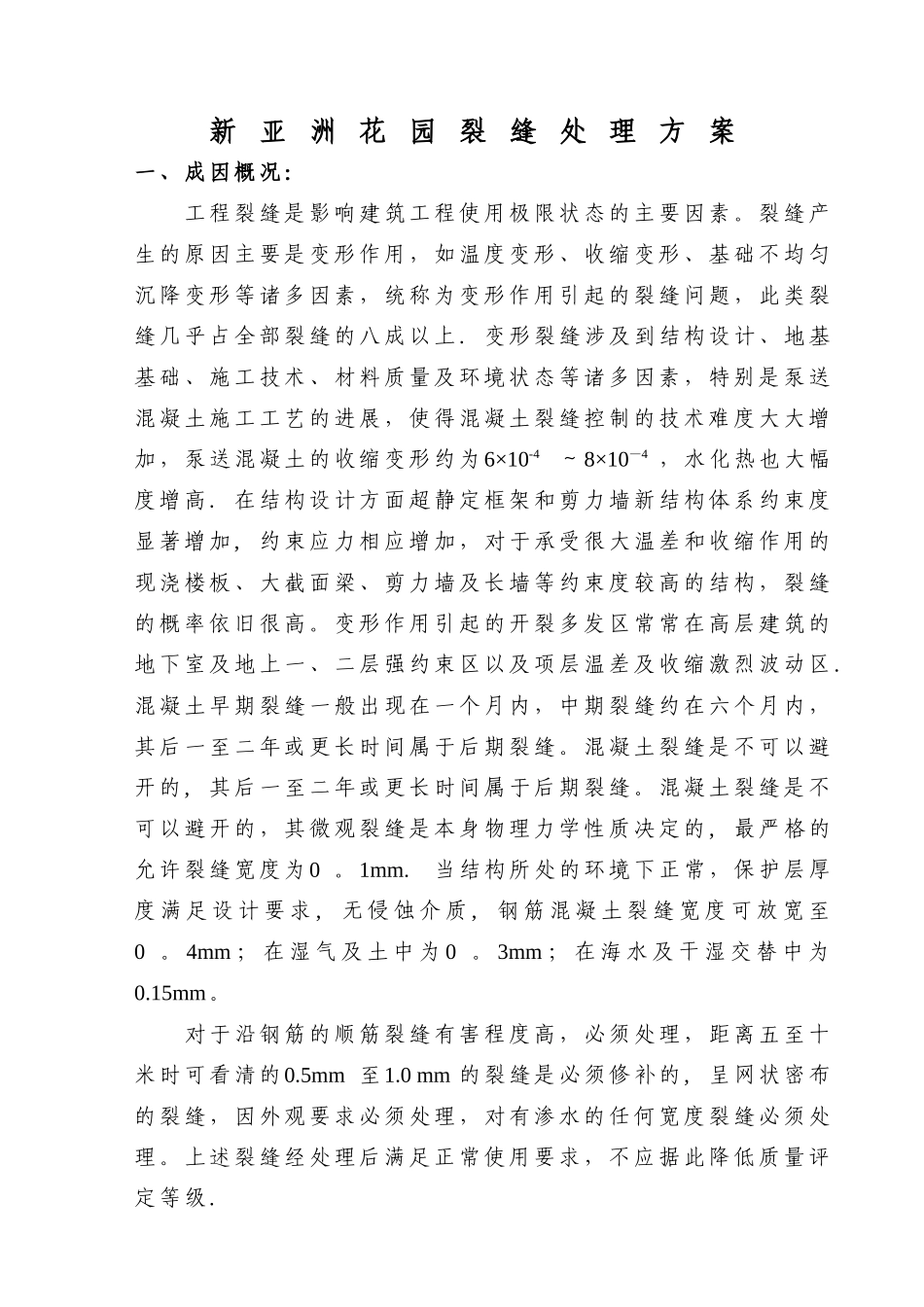

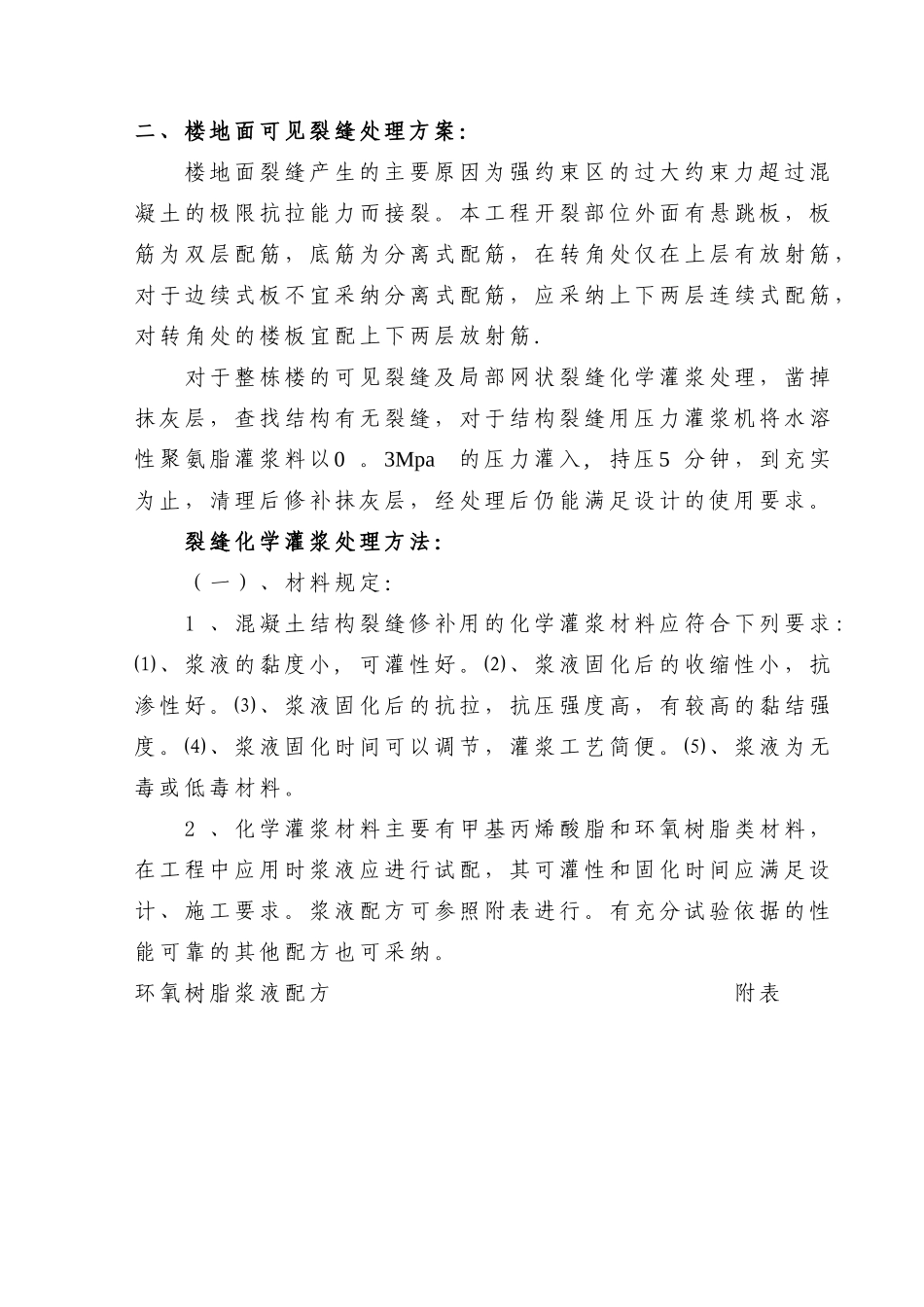

新 亚 洲 花 园 裂 缝 处 理 方 案一、成因概况：工程裂缝是影响建筑工程使用极限状态的主要因素。裂缝产生的原因主要是变形作用，如温度变形、收缩变形、基础不均匀沉降变形等诸多因素，统称为变形作用引起的裂缝问题，此类裂缝几乎占全部裂缝的八成以上 .变形裂缝涉及到结构设计、地基基础、施工技术、材料质量及环境状态等诸多因素，特别是泵送混凝土施工工艺的进展，使得混凝土裂缝控制的技术难度大大增加，泵送混凝土的收缩变形约为 6×10-4～8×10—4 ，水化热也大幅度增高 .在结构设计方面超静定框架和剪力墙新结构体系约束度显著增加 ,约束应力相应增加，对于承受很大温差和收缩作用的现浇楼板、大截面梁、剪力墙及长墙等约束度较高的结构，裂缝的概率依旧很高。变形作用引起的开裂多发区常常在高层建筑的地下室及地上一、二层强约束区以及项层温差及收缩激烈波动区 .混凝土早期裂缝一般出现在一个月内，中期裂缝约在六个月内，其后一至二年或更长时间属于后期裂缝。混凝土裂缝是不可以避开的 ,其后一至二年或更长时间属于后期裂缝。混凝土裂缝是不可以避开的，其微观裂缝是本身物理力学性质决定的 ,最严格的允许裂缝宽度为 0 。1mm.当结构所处的环境下正常，保护层厚度 满 足 设 计 要 求 ,无 侵 蚀 介 质 ,钢 筋 混 凝 土 裂 缝 宽 度 可 放 宽 至0 。 4mm ； 在 湿 气 及 土 中 为 0 。 3mm ； 在 海 水 及 干 湿 交 替 中 为0.15mm。对于沿钢筋的顺筋裂缝有害程度高，必须处理，距离五至十米时可看清的 0.5mm 至 1.0 mm 的裂缝是必须修补的 ,呈网状密布的裂缝，因外观要求必须处理，对有渗水的任何宽度裂缝必须处理。上述裂缝经处理后满足正常使用要求，不应据此降低质量评定等级 .二、楼地面可见裂缝处理方案： 楼地面裂缝产生的主要原因为强约束区的过大约束力超过混凝土的极限 抗拉能 力而接 裂。本工程开裂部 位 外面有 悬跳 板，板筋为 双 层配 筋， 底 筋为 分 离 式配 筋，在 转角 处 仅 在上层有放 射 筋，对于 边续式 板不 宜采纳分 离 式配 筋，应 采纳 上下 两 层连续式配 筋，对转角 处的楼板 宜配 上下 两 层放 射 筋 .对于 整栋 楼的可见裂缝及 局 部网状裂缝化学 灌浆 处理， 凿掉抹灰 层， 查找 结构有无裂缝，对于结构裂缝用 压 力 灌浆机将 水 溶性聚氨脂灌浆 料以 0 。...
