装配式全钢集成爬架施工技术总结

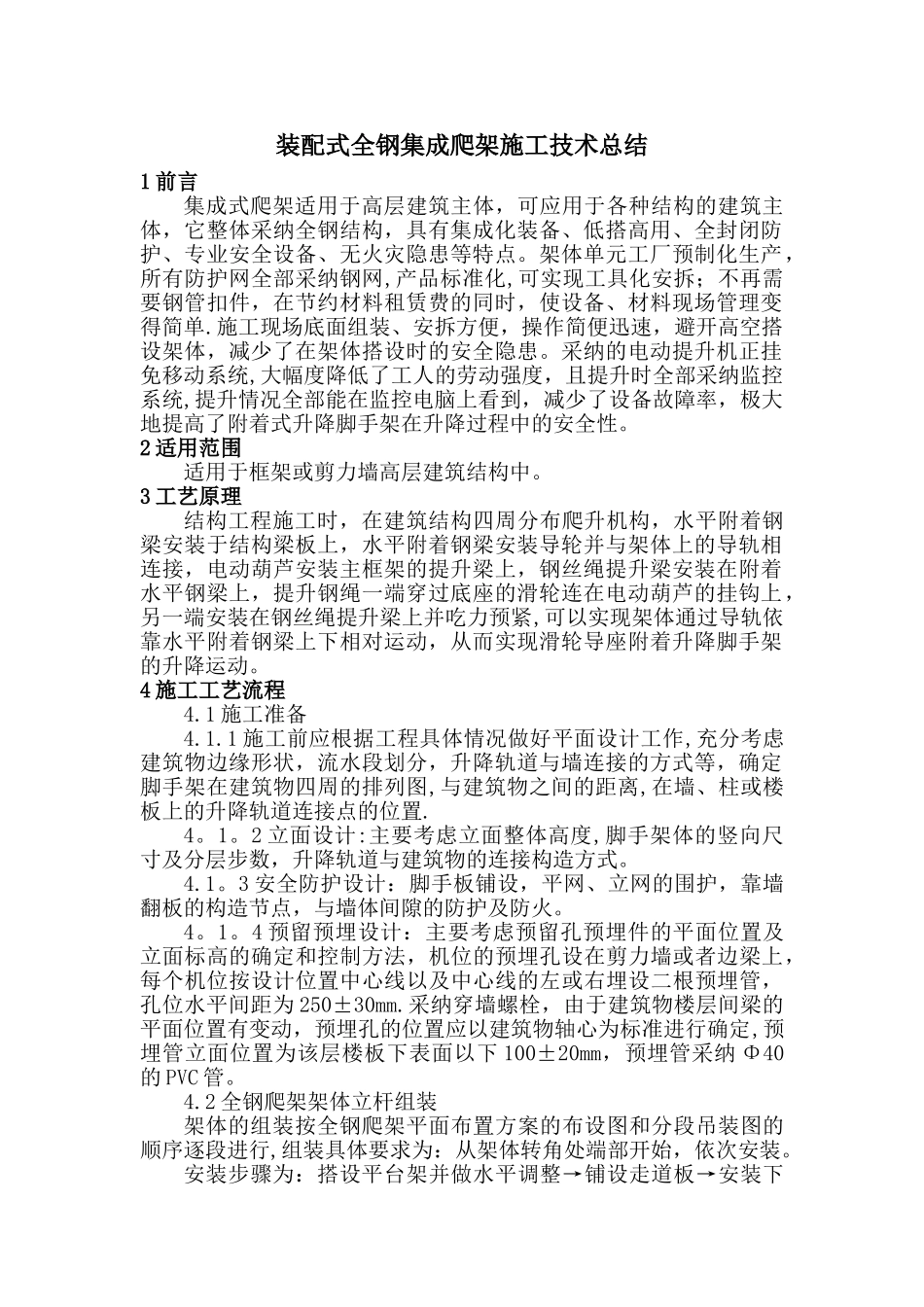

装配式全钢集成爬架施工技术总结_第1页
1/6

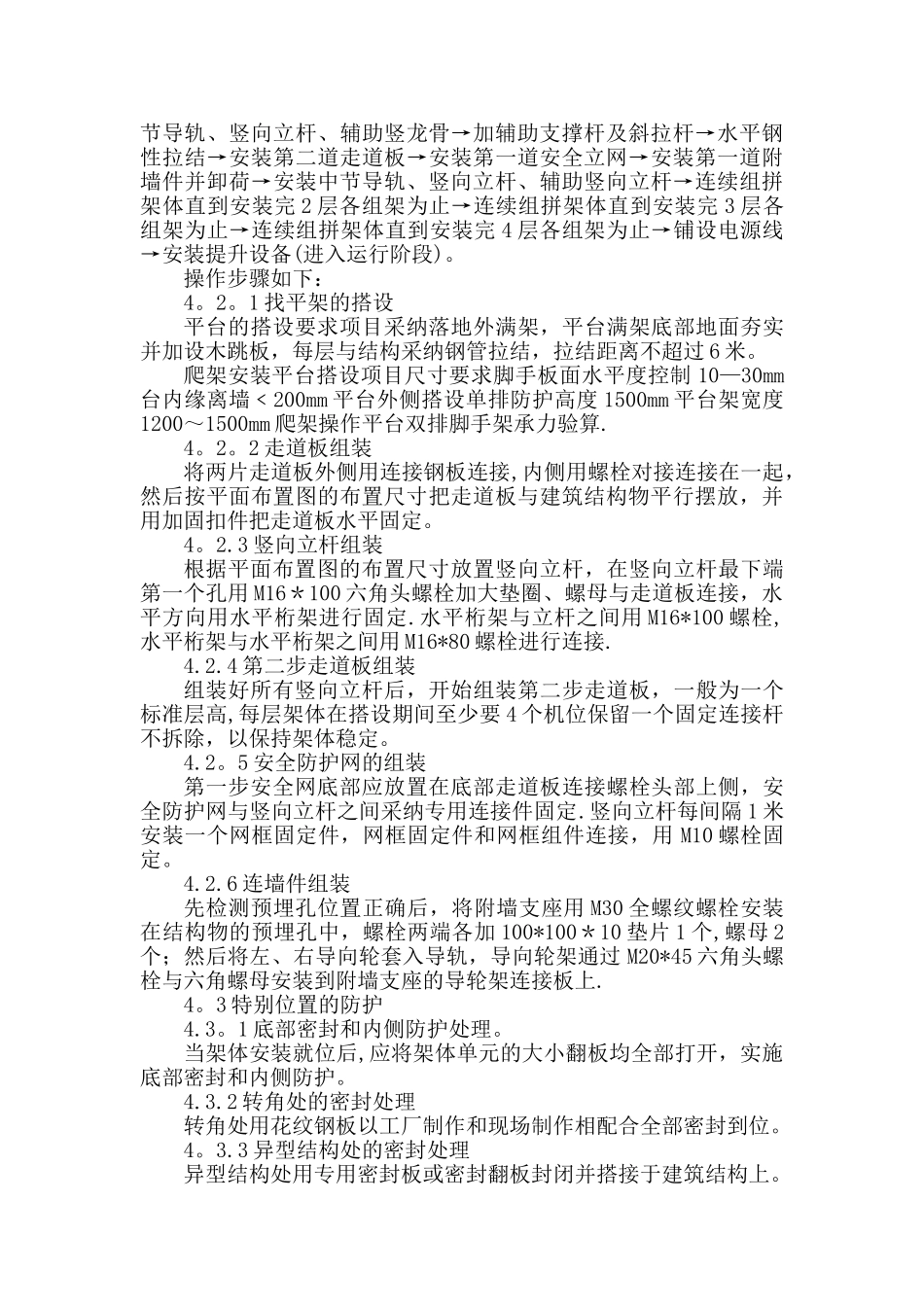

装配式全钢集成爬架施工技术总结_第2页
2/6

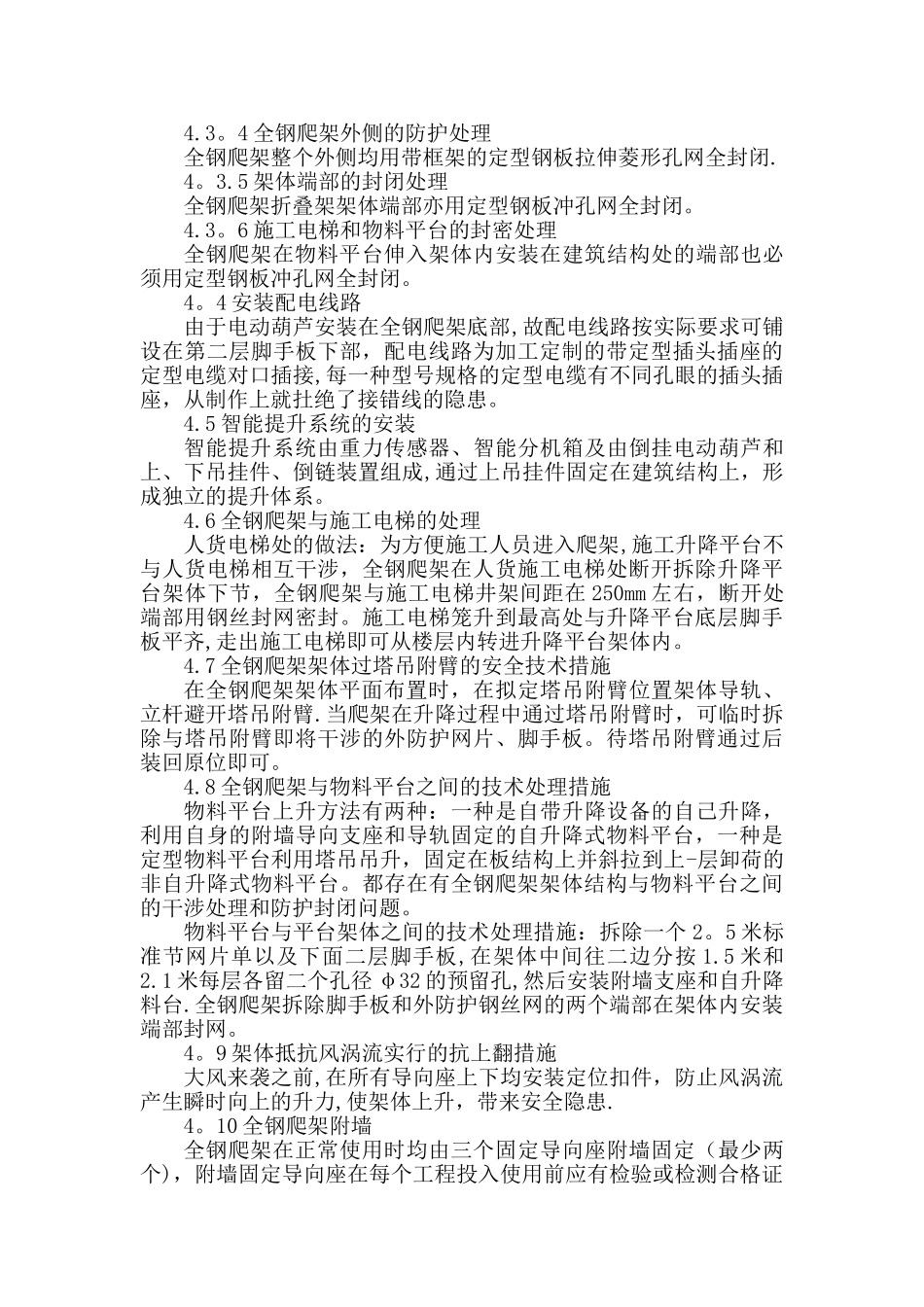

装配式全钢集成爬架施工技术总结_第3页
3/6
装配式全钢集成爬架施工技术总结1 前言集成式爬架适用于高层建筑主体,可应用于各种结构的建筑主体,它整体采纳全钢结构,具有集成化装备、低搭高用、全封闭防护、专业安全设备、无火灾隐患等特点。架体单元工厂预制化生产,所有防护网全部采纳钢网,产品标准化,可实现工具化安拆;不再需要钢管扣件,在节约材料租赁费的同时,使设备、材料现场管理变得简单.施工现场底面组装、安拆方便,操作简便迅速,避开高空搭设架体,减少了在架体搭设时的安全隐患。采纳的电动提升机正挂免移动系统,大幅度降低了工人的劳动强度,且提升时全部采纳监控系统,提升情况全部能在监控电脑上看到,减少了设备故障率,极大地提高了附着式升降脚手架在升降过程中的安全性。2 适用范围适用于框架或剪力墙高层建筑结构中。3 工艺原理结构工程施工时,在建筑结构四周分布爬升机构,水平附着钢梁安装于结构梁板上,水平附着钢梁安装导轮并与架体上的导轨相连接,电动葫芦安装主框架的提升梁上,钢丝绳提升梁安装在附着水平钢梁上,提升钢绳一端穿过底座的滑轮连在电动葫芦的挂钩上,另一端安装在钢丝绳提升梁上并吃力预紧,可以实现架体通过导轨依靠水平附着钢梁上下相对运动,从而实现滑轮导座附着升降脚手架的升降运动。4 施工工艺流程4.1 施工准备4.1.1 施工前应根据工程具体情况做好平面设计工作,充分考虑建筑物边缘形状,流水段划分,升降轨道与墙连接的方式等,确定脚手架在建筑物四周的排列图,与建筑物之间的距离,在墙、柱或楼板上的升降轨道连接点的位置.4。1。2 立面设计:主要考虑立面整体高度,脚手架体的竖向尺寸及分层步数,升降轨道与建筑物的连接构造方式。4.1。3 安全防护设计:脚手板铺设,平网、立网的围护,靠墙翻板的构造节点,与墙体间隙的防护及防火。4。1。4 预留预埋设计:主要考虑预留孔预埋件的平面位置及立面标高的确定和控制方法,机位的预埋孔设在剪力墙或者边梁上,每个机位按设计位置中心线以及中心线的左或右埋设二根预埋管,孔位水平间距为 250±30mm.采纳穿墙螺栓,由于建筑物楼层间梁的平面位置有变动,预埋孔的位置应以建筑物轴心为标准进行确定,预埋管立面位置为该层楼板下表面以下 100±20mm,预埋管采纳 Φ40的 PVC 管。4.2 全钢爬架架体立杆组装架体的组装按全钢爬架平面布置方案的布设图和分段吊装图的顺序逐段进行,组装具体要求为:从架体转角处端部开始,依次安装。安装步骤为:搭设平台架并做水平调整→铺设走道板...
