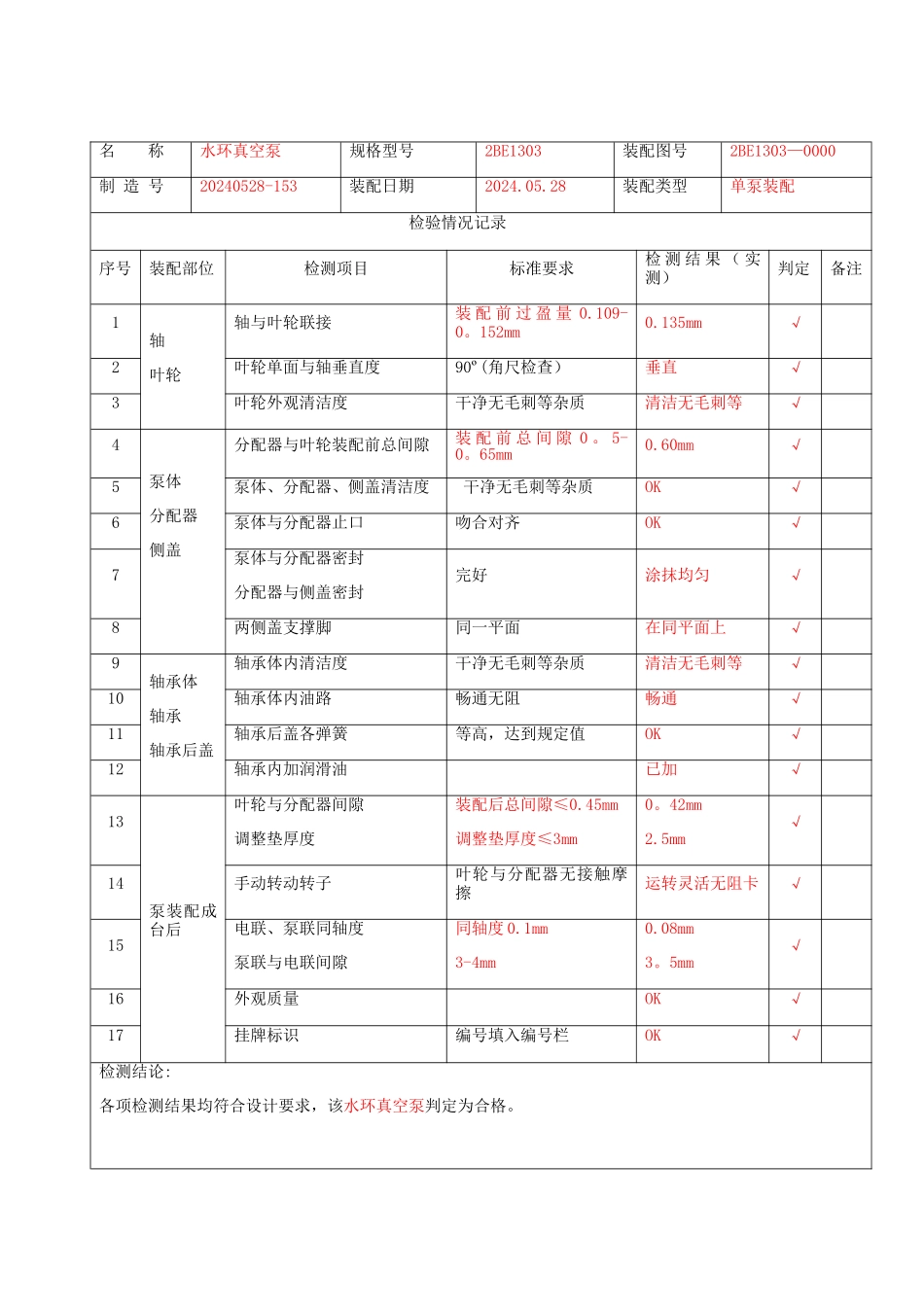

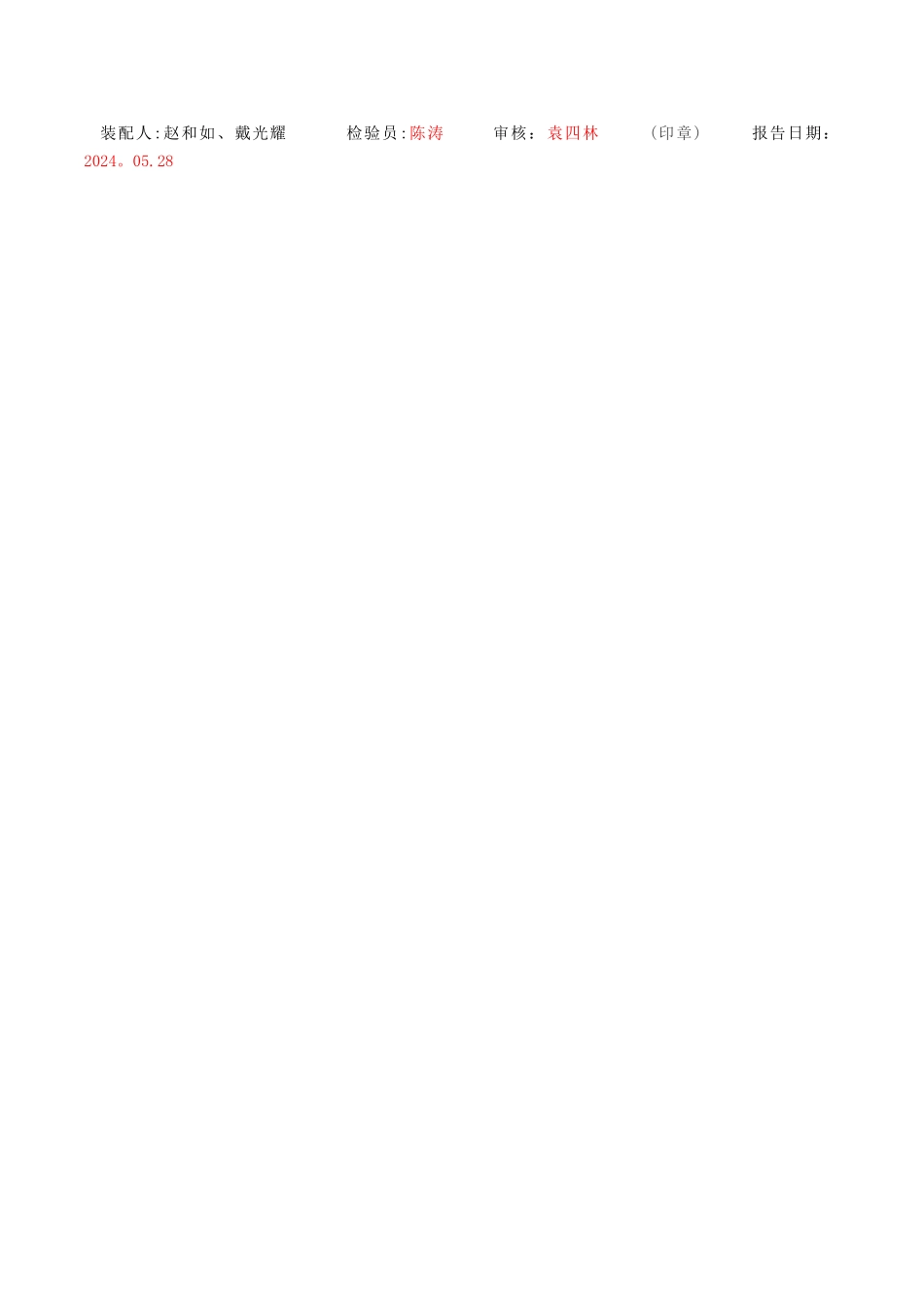

真空泵装配检验记录表产品编号:2BW5303-0EK4 检验日期:2024.05。28 文件号：SL/QSJ—95名 称水环真空泵规格型号2BE1303装配图号2BE1303—0000制 造 号20240528-153装配日期2024.05.28装配类型单泵装配检验情况记录序号装配部位检测项目标准要求检 测 结 果 （ 实测）判定备注1轴叶轮轴与叶轮联接装 配 前 过 盈 量 0.109-0。152mm0.135mm√2叶轮单面与轴垂直度90º(角尺检查）垂直√3叶轮外观清洁度干净无毛刺等杂质清洁无毛刺等√4泵体分配器侧盖 分配器与叶轮装配前总间隙装 配 前 总 间 隙 0 。 5-0。65mm0.60mm√5泵体、分配器、侧盖清洁度 干净无毛刺等杂质OK√6泵体与分配器止口吻合对齐OK√7泵体与分配器密封分配器与侧盖密封完好涂抹均匀√8两侧盖支撑脚同一平面在同平面上√9轴承体轴承轴承后盖轴承体内清洁度干净无毛刺等杂质清洁无毛刺等√10轴承体内油路畅通无阻畅通√11轴承后盖各弹簧等高，达到规定值OK√12轴承内加润滑油已加√13泵装配成台后叶轮与分配器间隙调整垫厚度装配后总间隙≤0.45mm调整垫厚度≤3mm0。42mm2.5mm√14手动转动转子叶轮与分配器无接触摩擦运转灵活无阻卡√15电联、泵联同轴度泵联与电联间隙同轴度 0.1mm3-4mm0.08mm3。5mm√16外观质量OK√17挂牌标识编号填入编号栏OK√检测结论:各项检测结果均符合设计要求，该水环真空泵判定为合格。 装配人:赵和如、戴光耀 检验员:陈涛 审核：袁四林 (印章) 报告日期：2024。05.28
