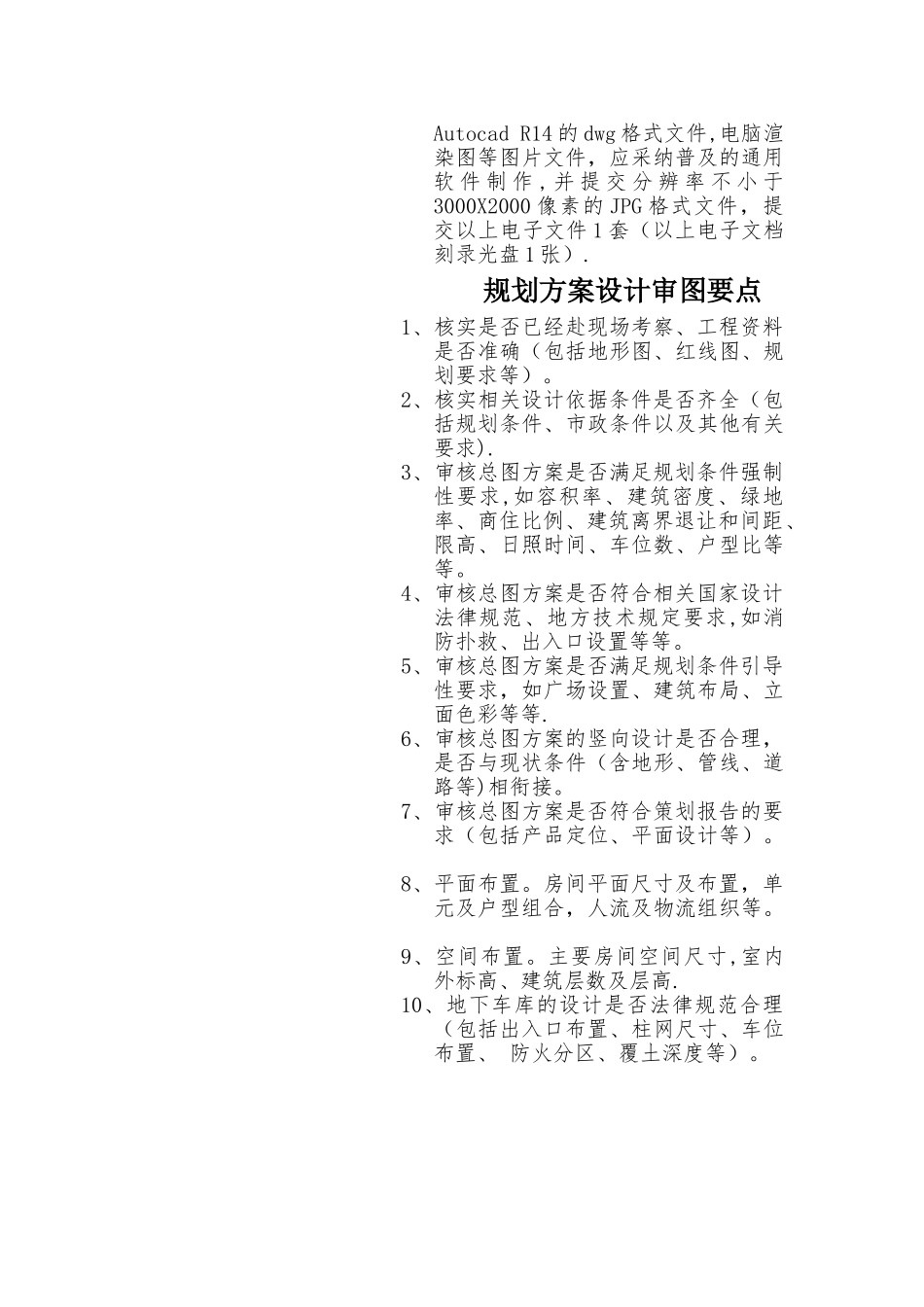

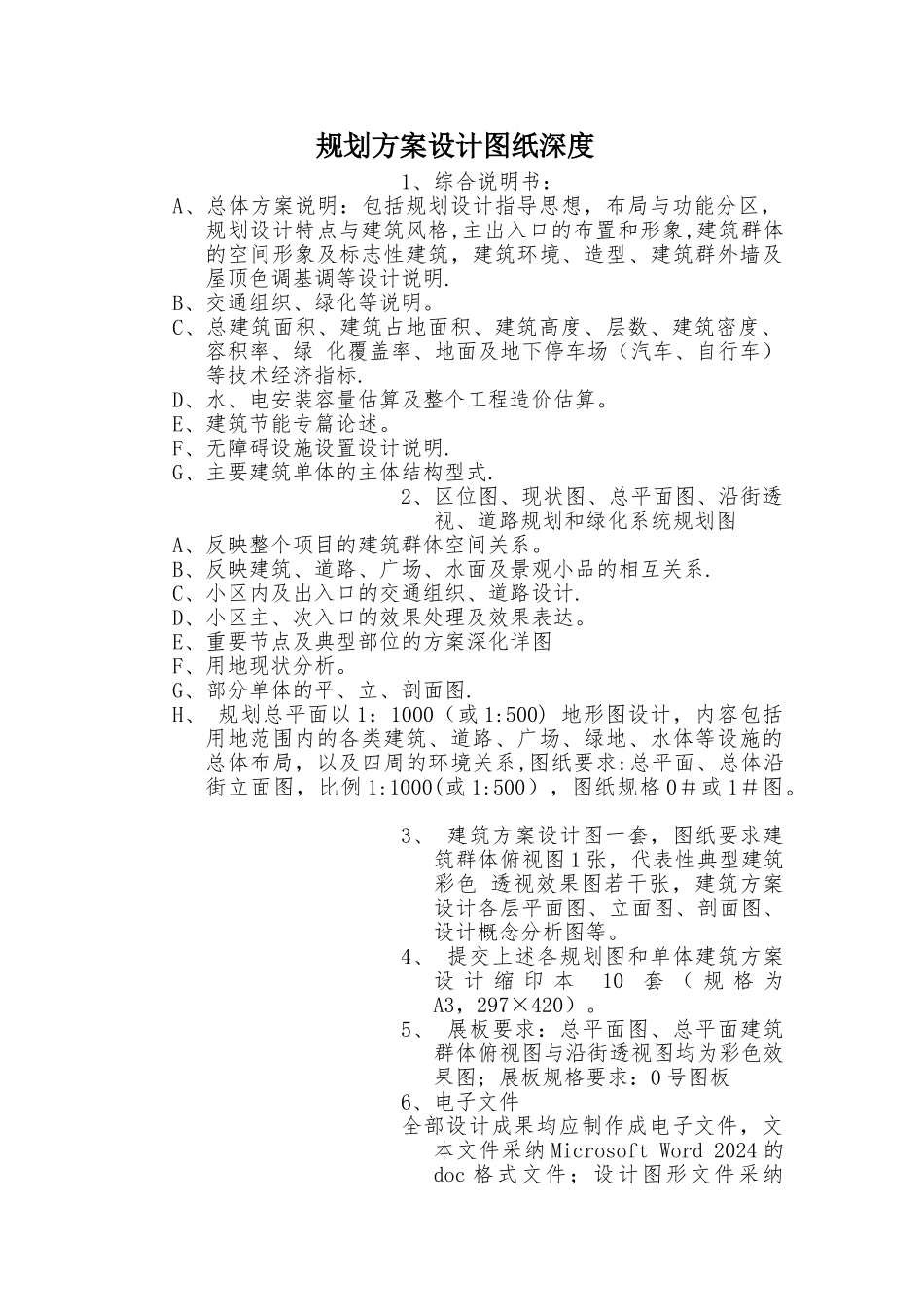

规划方案设计图纸深度 1、综合说明书:A、总体方案说明:包括规划设计指导思想,布局与功能分区,规划设计特点与建筑风格,主出入口的布置和形象,建筑群体的空间形象及标志性建筑,建筑环境、造型、建筑群外墙及屋顶色调基调等设计说明. B、交通组织、绿化等说明。 C、总建筑面积、建筑占地面积、建筑高度、层数、建筑密度、容积率、绿 化覆盖率、地面及地下停车场(汽车、自行车)等技术经济指标. D、水、电安装容量估算及整个工程造价估算。 E、建筑节能专篇论述。 F、无障碍设施设置设计说明. G、主要建筑单体的主体结构型式. 2、区位图、现状图、总平面图、沿街透视、道路规划和绿化系统规划图 A、反映整个项目的建筑群体空间关系。 B、反映建筑、道路、广场、水面及景观小品的相互关系. C、小区内及出入口的交通组织、道路设计. D、小区主、次入口的效果处理及效果表达。 E、重要节点及典型部位的方案深化详图 F、用地现状分析。 G、部分单体的平、立、剖面图. H、 规划总平面以 1:1000(或 1:500) 地形图设计,内容包括用地范围内的各类建筑、道路、广场、绿地、水体等设施的总体布局,以及四周的环境关系,图纸要求:总平面、总体沿街立面图,比例 1:1000(或 1:500),图纸规格 0#或 1#图。 3、 建筑方案设计图一套,图纸要求建筑群体俯视图 1 张,代表性典型建筑彩色 透视效果图若干张,建筑方案设计各层平面图、立面图、剖面图、设计概念分析图等。 4、 提交上述各规划图和单体建筑方案设 计 缩 印 本 10 套 ( 规 格 为A3,297×420)。 5、 展板要求:总平面图、总平面建筑群体俯视图与沿街透视图均为彩色效果图;展板规格要求:0 号图板 6、电子文件 全部设计成果均应制作成电子文件,文本文件采纳 Microsoft Word 2024 的doc 格式文件;设计图形文件采纳Autocad R14 的 dwg 格式文件,电脑渲染图等图片文件,应采纳普及的通用软 件 制 作 , 并 提 交 分 辨 率 不 小 于3000X2000 像素的 JPG 格式文件,提交以上电子文件 1 套(以上电子文档刻录光盘 1 张). 规划方案设计审图要点 1、核实是否已经赴现场考察、工程资料是否准确(包括地形图、红线图、规划要求等)。 2、核实相关设计依据条件是否齐全(包括规划条件、市政条件以及其他有关要求). 3、审核总图方案是否满足规划条件强制性要求,如容积率、建筑密度、绿地率、商住比例、建筑离界退让和间...
