视频监控无缝对接方案

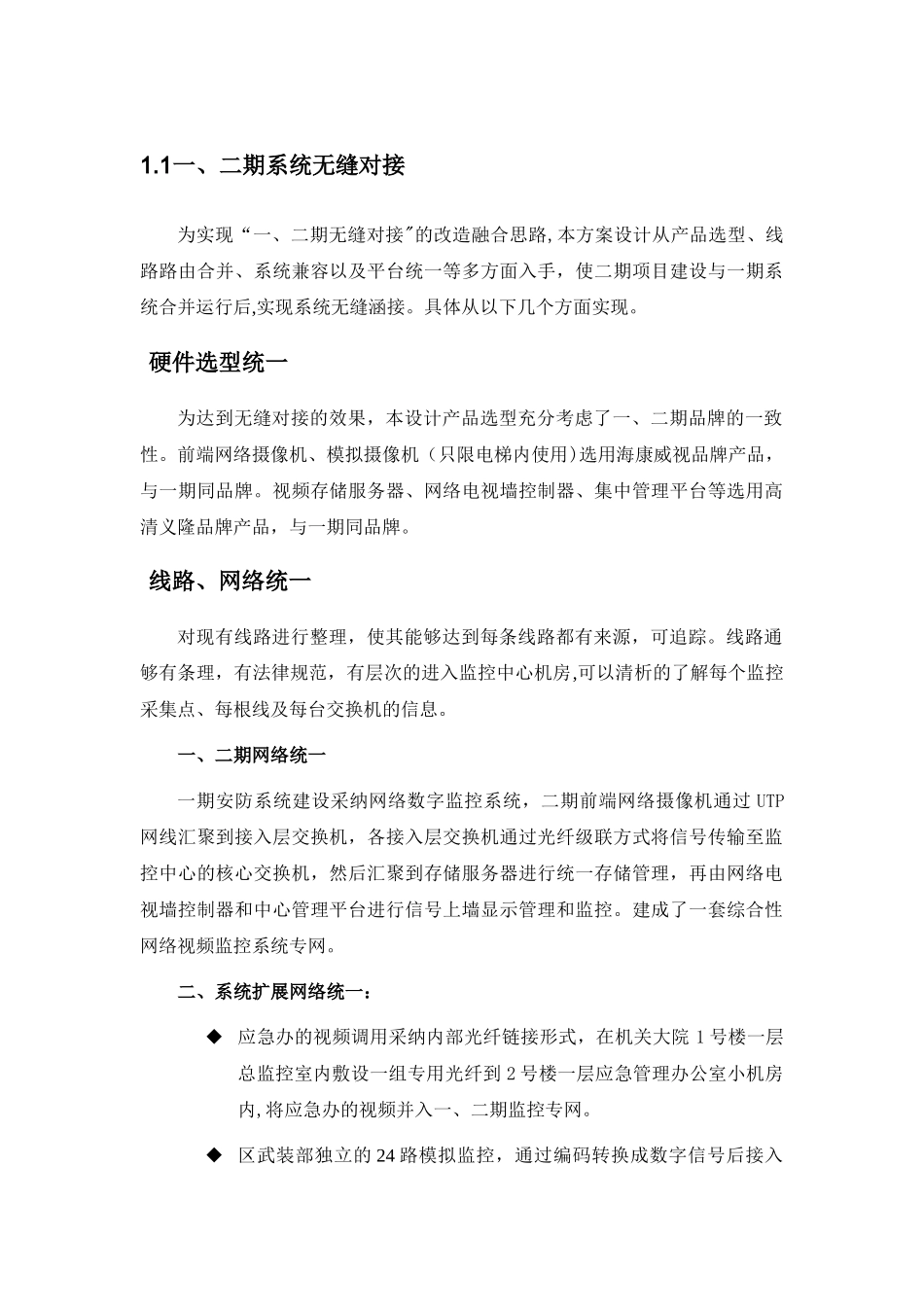

1.1一、二期系统无缝对接为实现“一、二期无缝对接"的改造融合思路,本方案设计从产品选型、线路路由合并、系统兼容以及平台统一等多方面入手，使二期项目建设与一期系统合并运行后,实现系统无缝涵接。具体从以下几个方面实现。硬件选型统一为达到无缝对接的效果，本设计产品选型充分考虑了一、二期品牌的一致性。前端网络摄像机、模拟摄像机（只限电梯内使用)选用海康威视品牌产品，与一期同品牌。视频存储服务器、网络电视墙控制器、集中管理平台等选用高清义隆品牌产品，与一期同品牌。线路、网络统一对现有线路进行整理，使其能够达到每条线路都有来源，可追踪。线路通够有条理，有法律规范，有层次的进入监控中心机房,可以清析的了解每个监控采集点、每根线及每台交换机的信息。一、二期网络统一一期安防系统建设采纳网络数字监控系统，二期前端网络摄像机通过 UTP网线汇聚到接入层交换机，各接入层交换机通过光纤级联方式将信号传输至监控中心的核心交换机，然后汇聚到存储服务器进行统一存储管理，再由网络电视墙控制器和中心管理平台进行信号上墙显示管理和监控。建成了一套综合性网络视频监控系统专网。二、系统扩展网络统一： 应急办的视频调用采纳内部光纤链接形式，在机关大院 1 号楼一层总监控室内敷设一组专用光纤到 2 号楼一层应急管理办公室小机房内,将应急办的视频并入一、二期监控专网。 区武装部独立的 24 路模拟监控，通过编码转换成数字信号后接入一、二期监控专网。 机关饭堂 19 路独立网络监控，通过建设网络扩展连接并入一、二期监控专网。电视墙融合新增的 9 台 46 寸拼接屏和原电视墙大屏设备，通过统一的屏幕拼接,形成统一的显示平台.从下面两个方面实现:墙体合并：通过定制适合的电视墙支架，把二期新增 9 台 46 寸拼接屏与原有的 8 台 40 寸液晶监视器、4 台 46 寸液晶监视器合并成一体化电视墙屏幕.图像逻辑：采纳网络视频集中管理平台及网络电视墙控制器，实现一、二期图像于新电视墙上切换显示、分割与轮巡.操作中心融合通过新建的监控机房，独立设置统一的监控中心，设计监控中心统一的人员监控管理位置，并充分考虑防辐射、监控环境等建设内容，形成统一的、唯一的监控中心.平台融合监控整合平台，具有集成度高、兼容性强、稳定性强、便于管理维护和使用等优点，满足一二期平台无缝融接效果。整合示意图如下：新增加的前端设备、后端控制管理及储存设备均能与一期系统实现融合....
