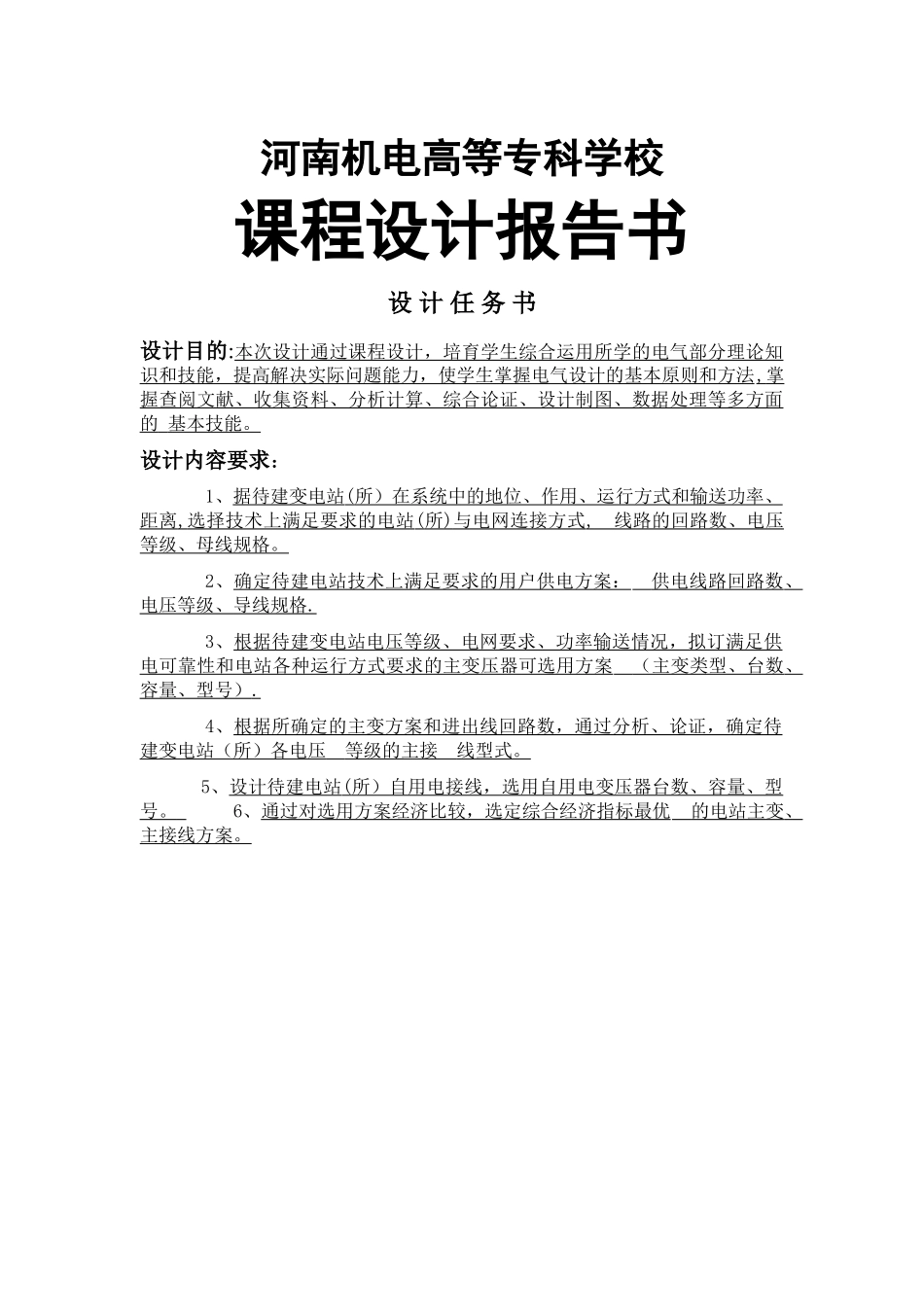

计算机辅助电机与电器设计--辉县北郊变电站配电工程设计_第1页
1/4

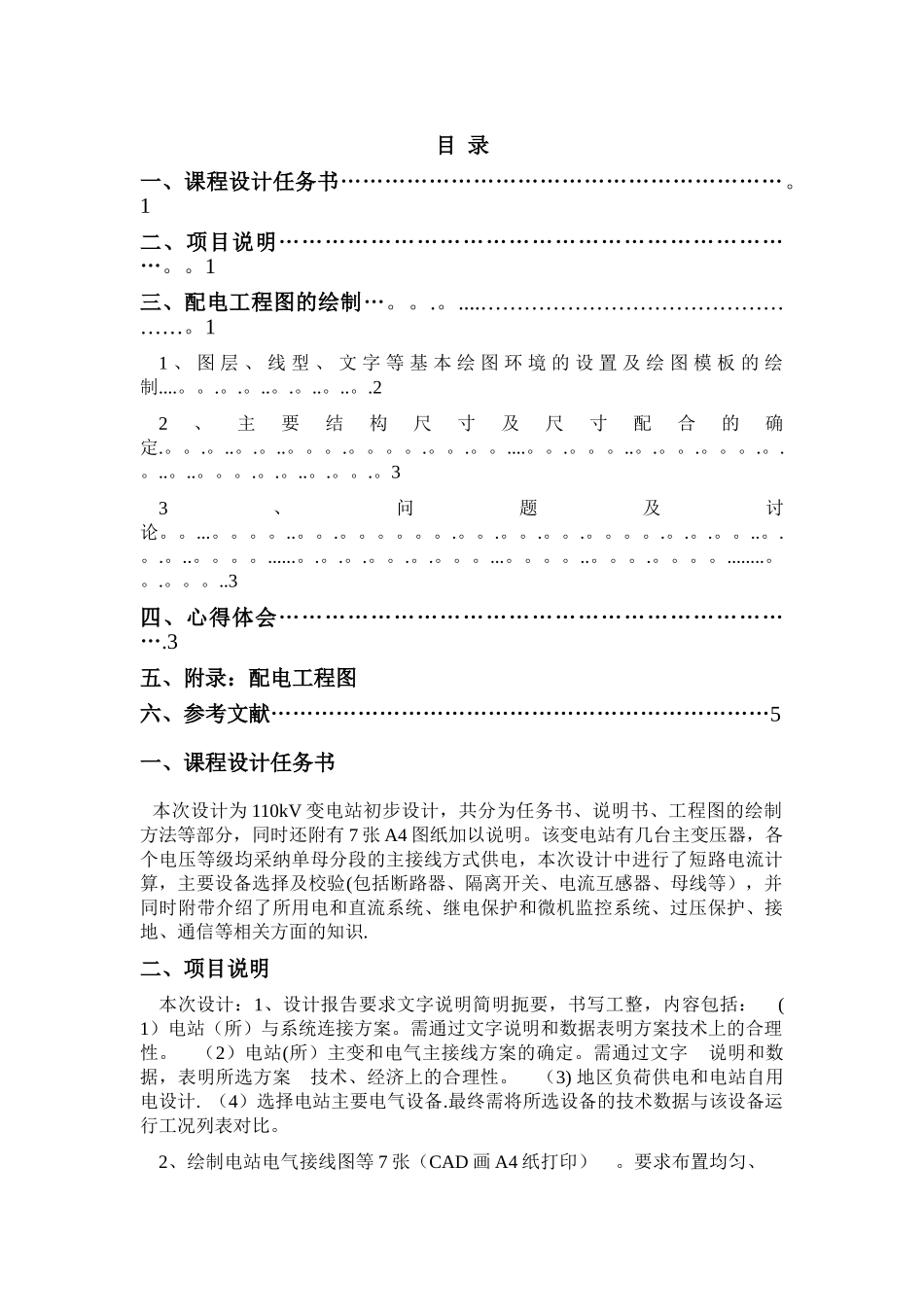

计算机辅助电机与电器设计--辉县北郊变电站配电工程设计_第2页
2/4

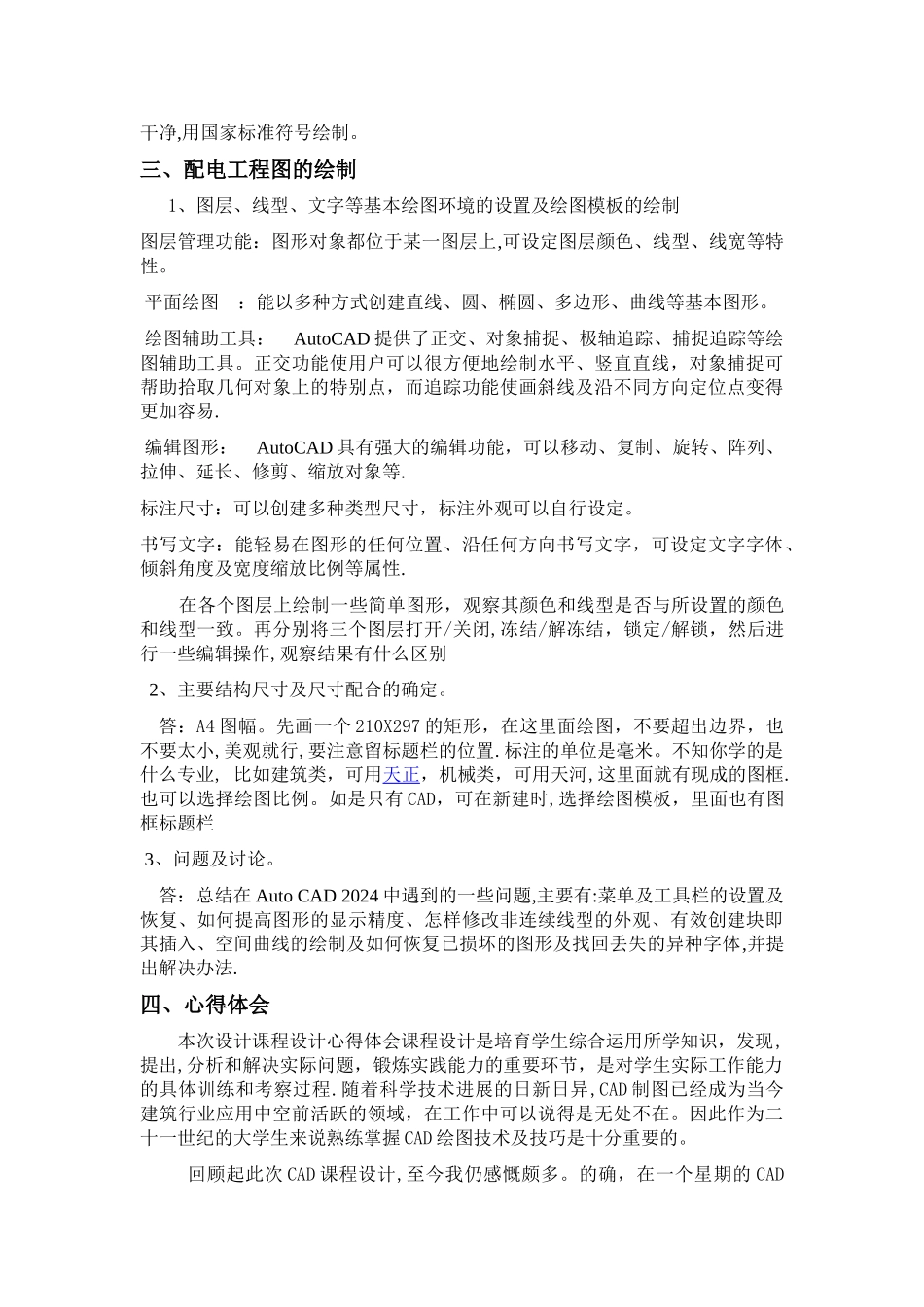

计算机辅助电机与电器设计--辉县北郊变电站配电工程设计_第3页
3/4
河南机电高等专科学校课程设计报告书设 计 任 务 书设计目的:本次设计通过课程设计,培育学生综合运用所学的电气部分理论知 识和技能,提高解决实际问题能力,使学生掌握电气设计的基本原则和方法 , 掌 握查阅文献、收集资料、分析计算、综合论证、设计制图、数据处理等多方面的 基本技能。 设计内容要求: 1、据待建变电站 ( 所)在系统中的地位、作用、运行方式和输送功率、 距离 , 选择技术上满足要求的电站 ( 所 ) 与电网连接方式 , 线路的回路数、电压 等级、母线规格。2、确定待建电站技术上满足要求的用户供电方案: 供电线路回路数 、 电压等级、导线规格 . 3、根据待建变电站电压等级、电网要求、功率输送情况,拟订满足供电可靠性和电站各种运行方式要求的主变压器可选用方案 (主变类型、台数 、 容量、型号) . 4、根据所确定的主变方案和进出线回路数,通过分析、论证,确定待建变电站(所)各电压 等级的主接 线型式。 5、设计待建电站 ( 所)自用电接线,选用自用电变压器台数、容量、型 号。 6、通过对选用方案经济比较,选定综合经济指标最优 的电站主变 、 主接线方案。目 录一、课程设计任务书……………………………………………………。1二、项目说明……………………………………………………………。。1三、配电工程图的绘制…。。.。....…………………………………………。11 、 图 层 、 线 型 、 文 字 等 基 本 绘 图 环 境 的 设 置 及 绘 图 模 板 的 绘制....。。.。.。..。.。..。..。.22、主要结构尺寸及尺寸配合的确定.。。.。..。.。..。。。.。。。。.。。.。。....。。.。。。..。.。。.。。。.。.。..。..。。。.。.。..。.。。.。33、问题及讨论。。...。。。。..。。.。。。。。。.。。.。。.。。.。。。。.。.。.。。..。.。.。..。。。。......。.。.。.。。.。.。。。...。。。。..。。。.。。。。........。。.。。。..3四、心得体会…………………………………………………………….3五、附录:配电工程图六、参考文献……………………………………………………………5一、课程设计任务书 本次设计为 110kV 变电站初步设计,共分为任务书、说明书、工程图的绘制方法等部分,同时还附有 7 张 A4 图纸加以说明。该变电站有几台主变压器,各个电压等级均采纳单母分段的主接线方式供电,本次设计中进行了短路电流计算,主...
