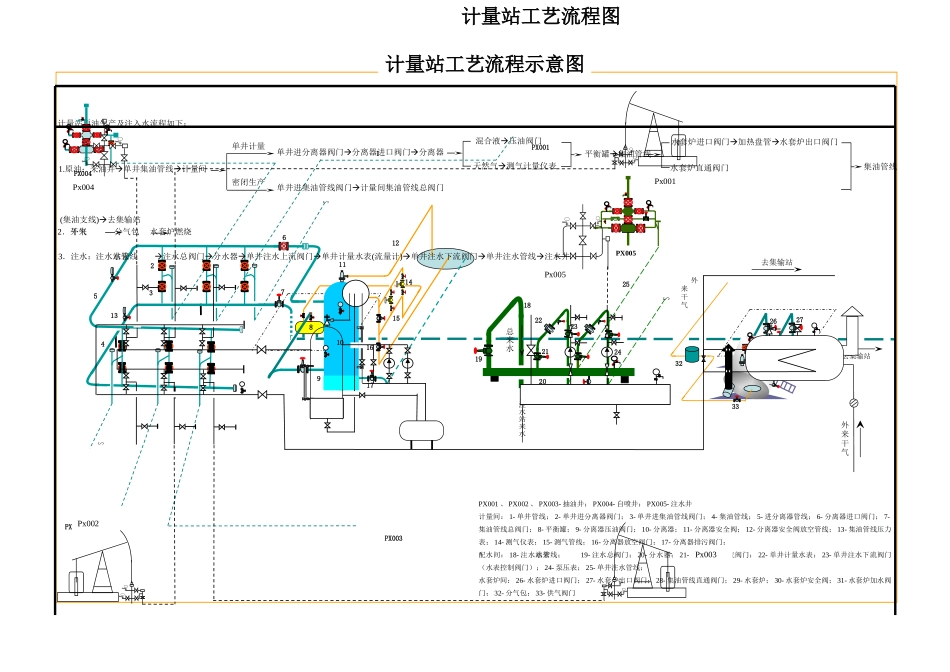

计量站工艺流程图

计量站原油生产及注入水流程如下：187254∽6314去集输站PX002PX003PX001124272321202228333226∽∽115131512892注水站来水10 外来 干气31PX0051617PX004193029PX001 、 PX002 、 PX003- 抽油井； PX004- 自喷井； PX005- 注水井计量间： 1- 单井管线； 2- 单井进分离器阀门； 3- 单井进集油管线阀门； 4- 集油管线； 5- 进分离器管线； 6- 分离器进口阀门； 7-集油管线总阀门； 8- 平衡罐； 9- 分离器压油阀门； 10- 分离器； 11- 分离器安全阀； 12- 分离器安全阀放空管线； 13- 集油管线压力表； 14- 测气仪表； 15- 测气管线； 16- 分离器放空阀门； 17- 分离器排污阀门；配水间： 18- 注水站来水管线；19- 注水总阀门； 20- 分水器； 21- 单井注水上流阀门； 22- 单井计量水表； 23- 单井注水下流阀门（水表控制阀门）； 24- 泵压表； 25- 单井注水管线；水套炉间： 26- 水套炉进口阀门； 27- 水套炉出口阀门； 28- 集油管线直通阀门； 29- 水套炉； 30- 水套炉安全阀； 31- 水套炉加水阀门； 32- 分气包； 33- 供气阀门计量站工艺流程图计量站工艺流程示意图去集输站总来水外来干气Px001Px005Px004Px002Px003(集油支线)去集输站单井进分离器阀门分离器进口阀门分离器1.原油：采油井单井集油管线计量间单井计量密闭生产单井进集油管线阀门计量间集油管线总阀门平衡罐集油管线水套炉直通阀门混合液压油阀门天然气测气计量仪表水套炉进口阀门加热盘管水套炉出口阀门3．注水：注水站来水管线注水总阀门分水器单井注水上流阀门单井计量水表(流量计)单井注水下流阀门单井注水管线注水井集油管线2．外来干气 分气包 水套炉燃烧稠油热采计量站工艺流程图稠油热采计量站工艺流程示意图60m3大罐总来汽∽∽ ∽去集输站站区保温 60m3大罐PX001、PX00２、PX00３-生产井；PX004-汽驱注汽井配汽间：1-注汽总闸门；2-注汽上流闸门；3-注汽下流闸门；4-拌热线总闸门；5-拌热线下流闸门；6-拌热线嘴子套计量间：7-计量间单井总闸门；8-单井进集油管线闸门；9-单井进分离器闸门；10-单井进大罐闸门；11-计量间进大罐总闸门；12-计量间进集油管线总闸门；13-分离器进口闸门；14-分离器出口闸门；15-分离器排污闸门；16-分离器；17-安全阀；18-保温控制闸门泵房：19-泵房大罐出口总闸门；20-泵进口闸门；21-单流阀；22-泵出口闸门；23-输油泵...
