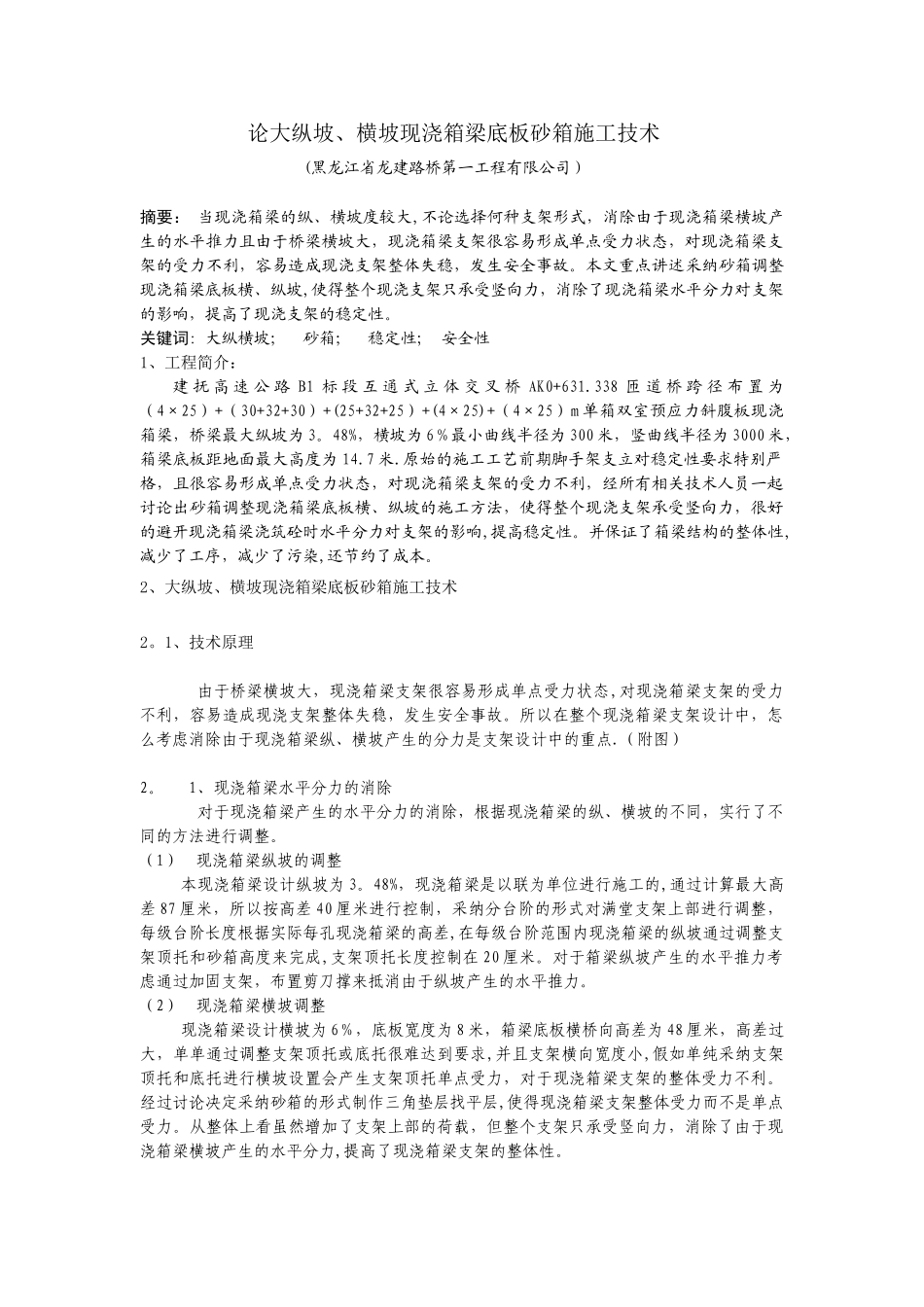

论大纵坡、横坡现浇箱梁底板砂箱施工技术。。。_第1页
1/4

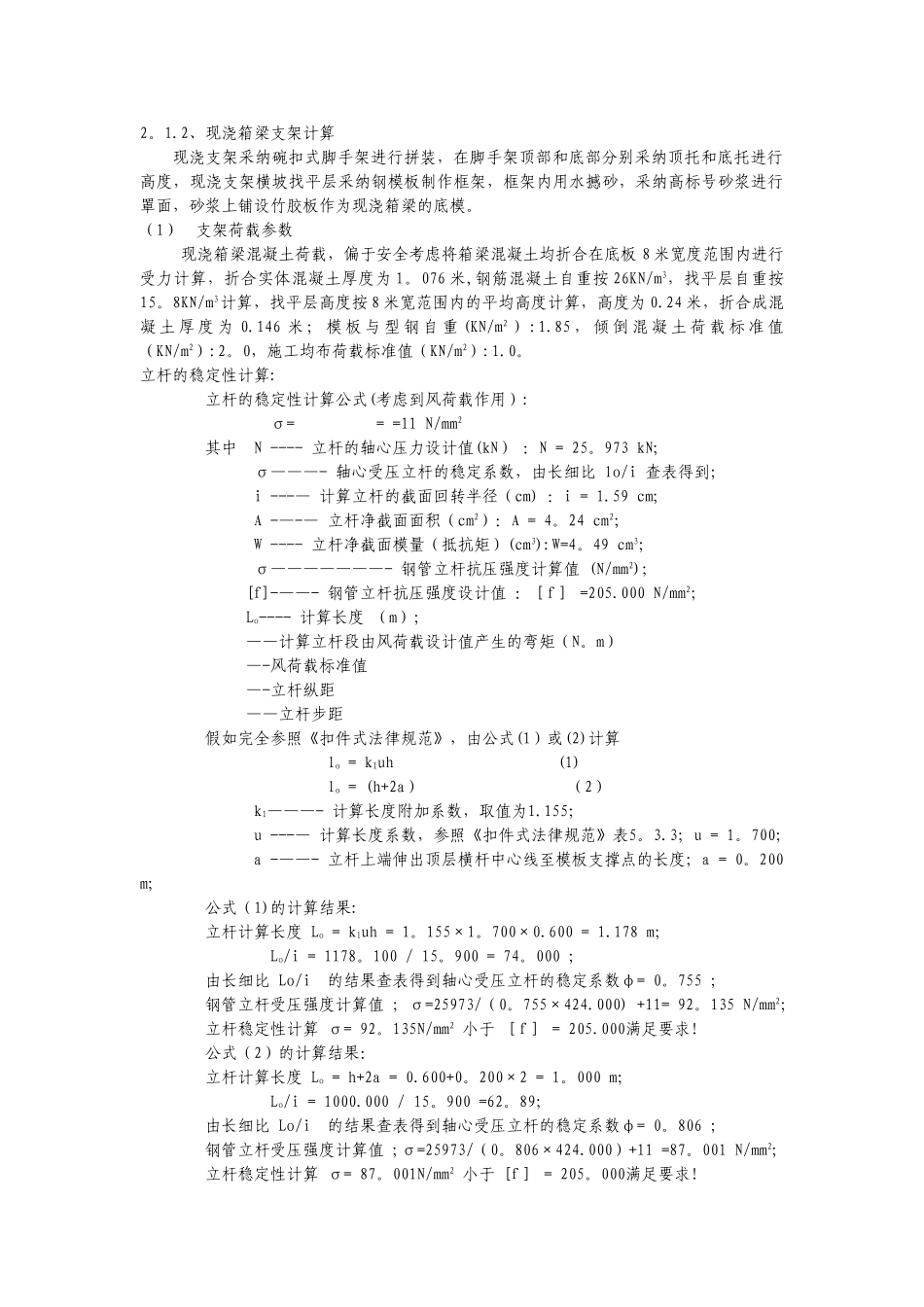

论大纵坡、横坡现浇箱梁底板砂箱施工技术。。。_第2页
2/4

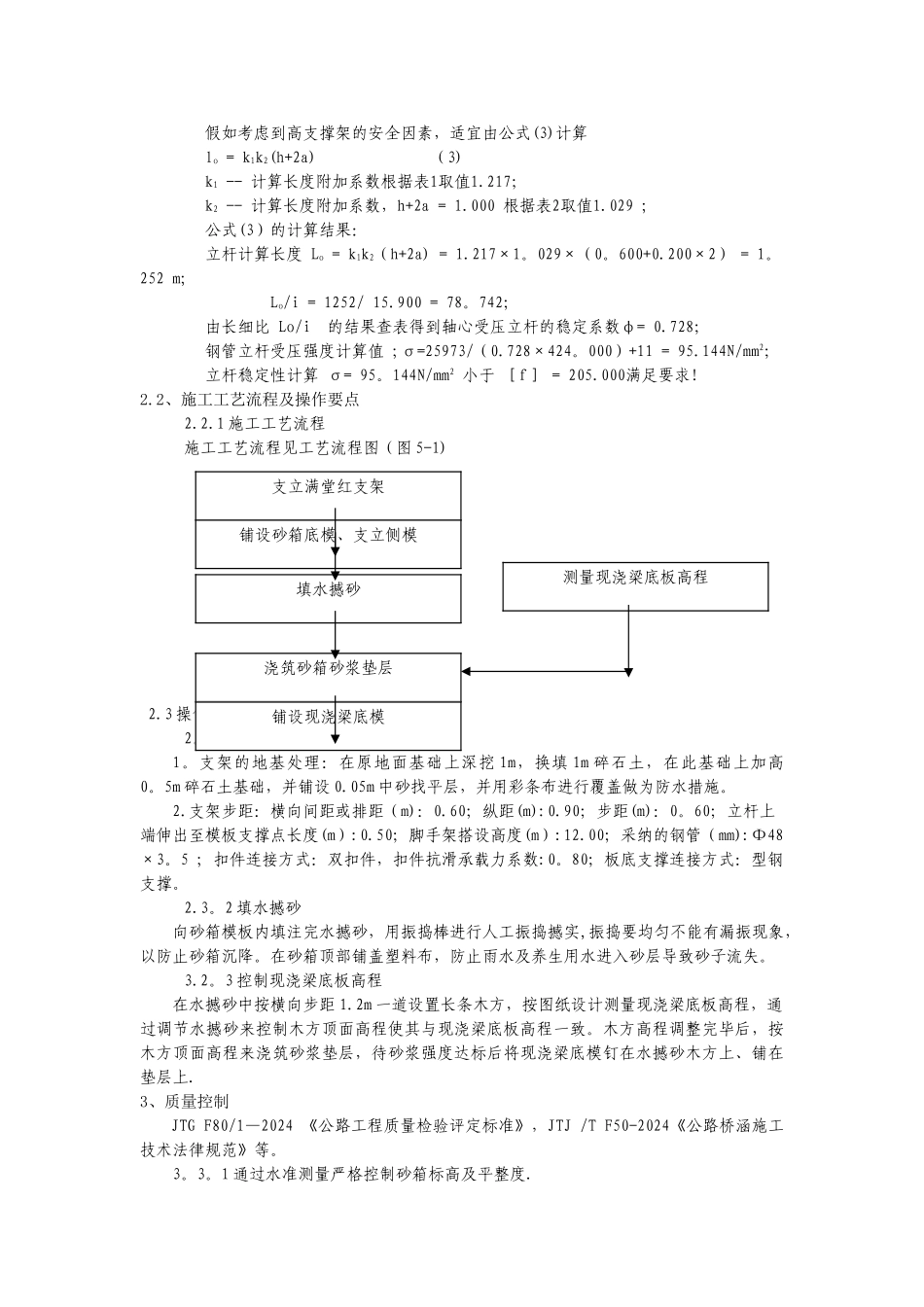

论大纵坡、横坡现浇箱梁底板砂箱施工技术。。。_第3页
3/4
论大纵坡、横坡现浇箱梁底板砂箱施工技术(黑龙江省龙建路桥第一工程有限公司)摘要: 当现浇箱梁的纵、横坡度较大,不论选择何种支架形式,消除由于现浇箱梁横坡产生的水平推力且由于桥梁横坡大,现浇箱梁支架很容易形成单点受力状态,对现浇箱梁支架的受力不利,容易造成现浇支架整体失稳,发生安全事故。本文重点讲述采纳砂箱调整现浇箱梁底板横、纵坡,使得整个现浇支架只承受竖向力,消除了现浇箱梁水平分力对支架的影响,提高了现浇支架的稳定性。关键词: 大纵横坡; 砂箱; 稳定性; 安全性1、工程简介: 建 抚 高 速 公 路 B1 标 段 互 通 式 立 体 交 叉 桥 AK0+631.338 匝 道 桥 跨 径 布 置 为(4×25)+(30+32+30)+(25+32+25)+(4×25)+(4×25)m 单箱双室预应力斜腹板现浇箱梁,桥梁最大纵坡为 3。48%,横坡为 6%最小曲线半径为 300 米,竖曲线半径为 3000 米,箱梁底板距地面最大高度为 14.7 米.原始的施工工艺前期脚手架支立对稳定性要求特别严格,且很容易形成单点受力状态,对现浇箱梁支架的受力不利,经所有相关技术人员一起讨论出砂箱调整现浇箱梁底板横、纵坡的施工方法,使得整个现浇支架承受竖向力,很好的避开现浇箱梁浇筑砼时水平分力对支架的影响,提高稳定性。并保证了箱梁结构的整体性,减少了工序,减少了污染,还节约了成本。2、大纵坡、横坡现浇箱梁底板砂箱施工技术2。1、技术原理由于桥梁横坡大,现浇箱梁支架很容易形成单点受力状态,对现浇箱梁支架的受力不利,容易造成现浇支架整体失稳,发生安全事故。所以在整个现浇箱梁支架设计中,怎么考虑消除由于现浇箱梁纵、横坡产生的分力是支架设计中的重点.(附图)2。1。1、现浇箱梁水平分力的消除对于现浇箱梁产生的水平分力的消除,根据现浇箱梁的纵、横坡的不同,实行了不同的方法进行调整。(1)现浇箱梁纵坡的调整本现浇箱梁设计纵坡为 3。48%,现浇箱梁是以联为单位进行施工的,通过计算最大高差 87 厘米,所以按高差 40 厘米进行控制,采纳分台阶的形式对满堂支架上部进行调整,每级台阶长度根据实际每孔现浇箱梁的高差,在每级台阶范围内现浇箱梁的纵坡通过调整支架顶托和砂箱高度来完成,支架顶托长度控制在 20 厘米。对于箱梁纵坡产生的水平推力考虑通过加固支架,布置剪刀撑来抵消由于纵坡产生的水平推力。(2)现浇箱梁横坡调整现浇箱梁设计横坡为 6%,底板宽度为 8 米,箱梁底板横桥向高差为 48 厘米,...
