设备及管道保温施工方案

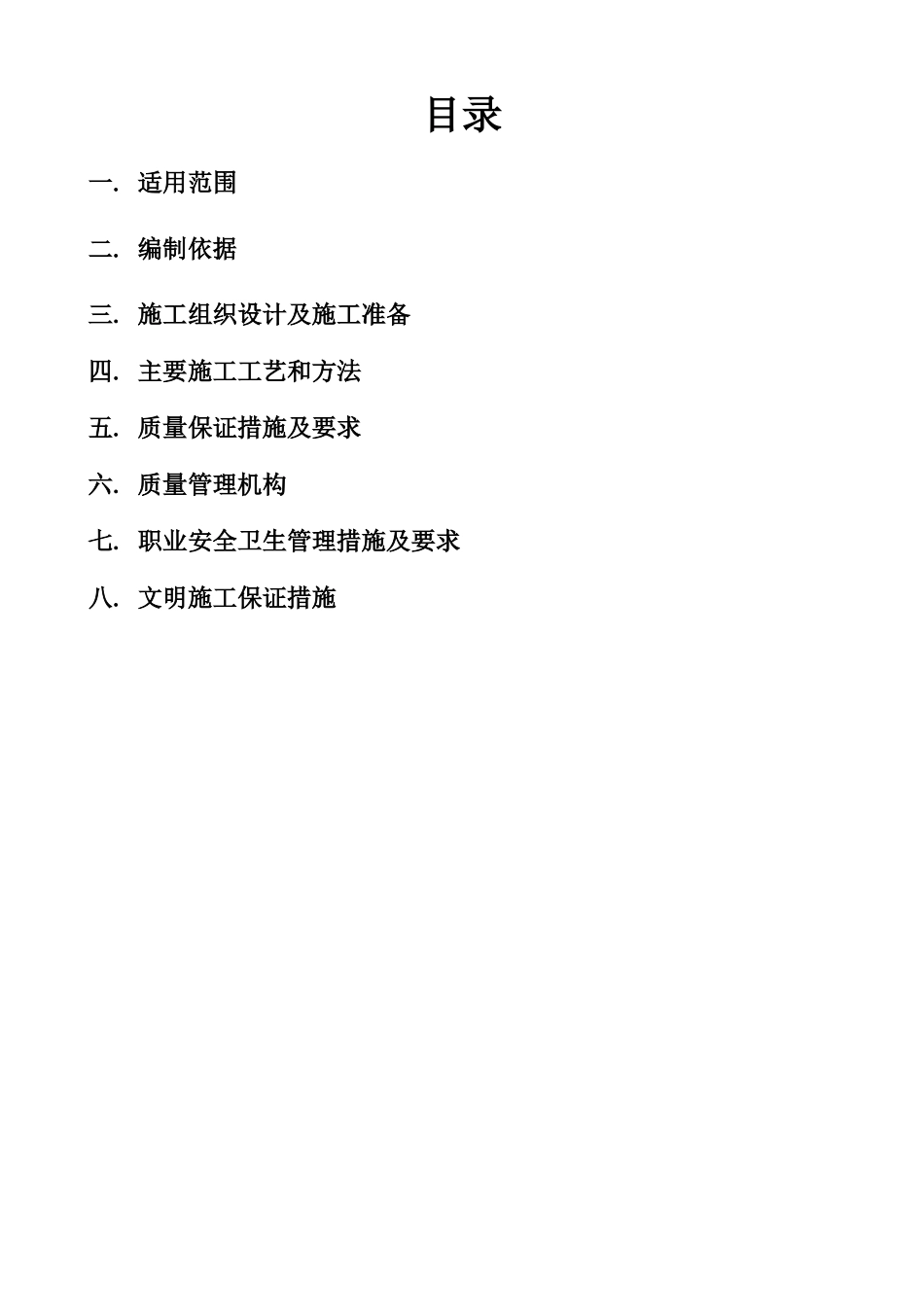

目录一. 适用范围二. 编制依据三. 施工组织设计及施工准备四. 主要施工工艺和方法五. 质量保证措施及要求六. 质量管理机构七. 职业安全卫生管理措施及要求八. 文明施工保证措施一、适用范围本方案适用于中电投石家庄供热有限公司 2×168MW 高温热水锅炉扩建工程项目，5＃锅炉设备、烟道、风道及汽水管道的保温工程。二、编制依据1。标准采纳1。1《火力发电厂保温油漆设计规程》DL/T5027—20241。2《工业设备及管道绝热工程施工及验收法律规范》1。3《工业设备及管道绝热工程质量检验评定标准》1.4《火力发电厂热力设备和管道保温材料技术条件与方法》1.5《电力建设施工质量验收及评价规程》DL/T5210。2—20242.保温材料的选用：2.1Φ14×2 的供、回水取样管道采纳硅酸铝纤维绳保温；2。2 其余汽水管道采纳岩棉管壳保温；2。3 锅炉烟道及设备采纳岩棉板保温材料。2。4 一、二次热风管道采纳岩棉缝毡保温。 3．保温材料的性能：岩棉、硅酸铝纤维绳保温材料性能表：序号保温材料容重 kg/m3推举使用最高温度℃热导率程 W/mk1硅酸铝纤维绳 650λ=3。5×10—2+1。65×10-4tm+1.242×10—7tm22缝毡100400λ=3。9×10—2+7.09×10—4tm+3.123×10-7tm23岩棉板100350λ=3。7×10-2+6.81×10—4tm+2。999×10-7tm24管壳150350λ=3。7×10—2+8。25×10—5tm+2.035×10—7tm24。保护层材料4。1 保护层材料选用设备金属保护层选用 0.5mm 厚压型镀锌板,汽水管道保温保护层采纳 0。5mm 厚镀锌板，Φ14×2 的供、回水取样管道保护层采纳 0.5mm 厚镀锌板，烟风道的金属保护层采纳压型板。5。保温结构5.1 保温结构由保温层和保护层组成 ,保温结构的部件设计按《管道及设备保温》（98R418）选用。5。2 保温施工技术要求5。2.1 管道保温应在管道水压试验合格后进行,保温设备和管道表面应除去锈垢、油污,保持干燥,介质温度为 120℃以下的设备及管道保温应在刷涂防锈漆后进行。5。2。2 主保温层要求平整、连续、有足够的机械强度,接缝严密,如有间隙或缺陷则以硅酸铝纤维嵌塞,同时保温结构应防火、防水，整齐美观.5。2.3 设备、直管道等无需检修的部位采纳固定式保温结构;管道流量测量装置、阀门、法兰、堵板等需拆卸部位采纳可拆卸式保温结构。5。2。4 保温厚度≥80mm 或设备、管道外壁温度高于 300℃,保温层外包金属保护层时，应分层敷设保温层，每层厚度大致相等，最小为 25mm，内外层接缝应彼此错开，层间和缝间不得有空穴，如...
