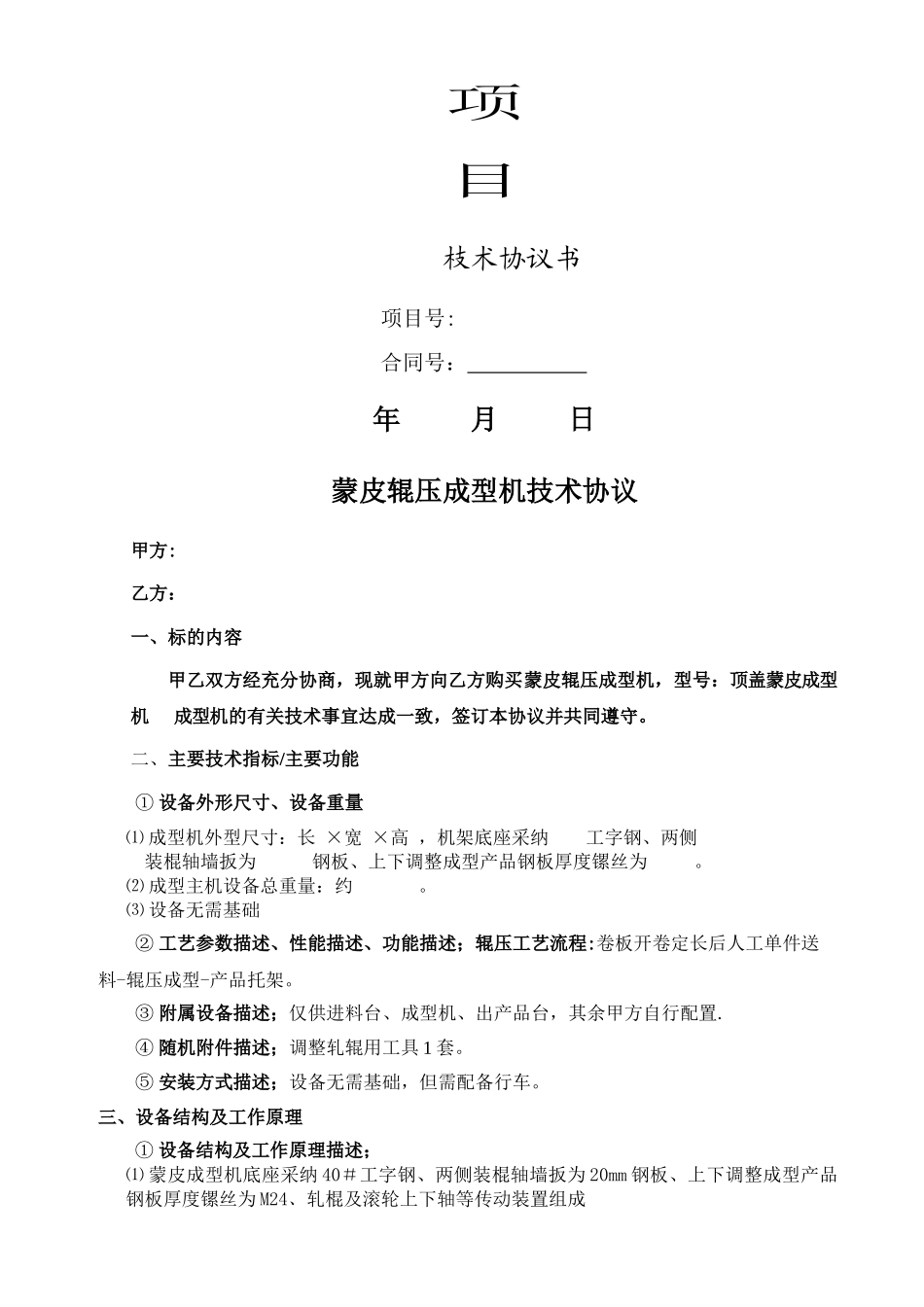

项目 枝术协议书项目号:合同号： 年 月 日蒙皮辊压成型机技术协议甲方: 乙方： 一、标的内容甲乙双方经充分协商，现就甲方向乙方购买蒙皮辊压成型机，型号：顶盖蒙皮成型机 成型机的有关技术事宜达成一致，签订本协议并共同遵守
二、主要技术指标/主要功能① 设备外形尺寸、设备重量⑴ 成型机外型尺寸：长 ×宽 ×高 ，机架底座采纳 工字钢、两侧装棍轴墙扳为 钢板、上下调整成型产品钢板厚度镙丝为
⑵ 成型主机设备总重量：约
⑶ 设备无需基础② 工艺参数描述、性能描述、功能描述；辊压工艺流程:卷板开卷定长后人工单件送料-辊压成型-产品托架
③ 附属设备描述；仅供进料台、成型机、出产品台，其余甲方自行配置
④ 随机附件描述；调整轧辊用工具 1 套
⑤ 安装方式描述；设备无需基础，但需配备行车
三、设备结构及工作原理① 设备结构及工作原理描述；⑴ 蒙皮成型机底座采纳 40＃工字钢、两侧装棍轴墙扳为 20mm 钢板、上下调整成型产品钢板厚度镙丝为 M24、轧棍及滚轮上下轴等传动装置组成② 达成目标描述；滚压成用户所需产品

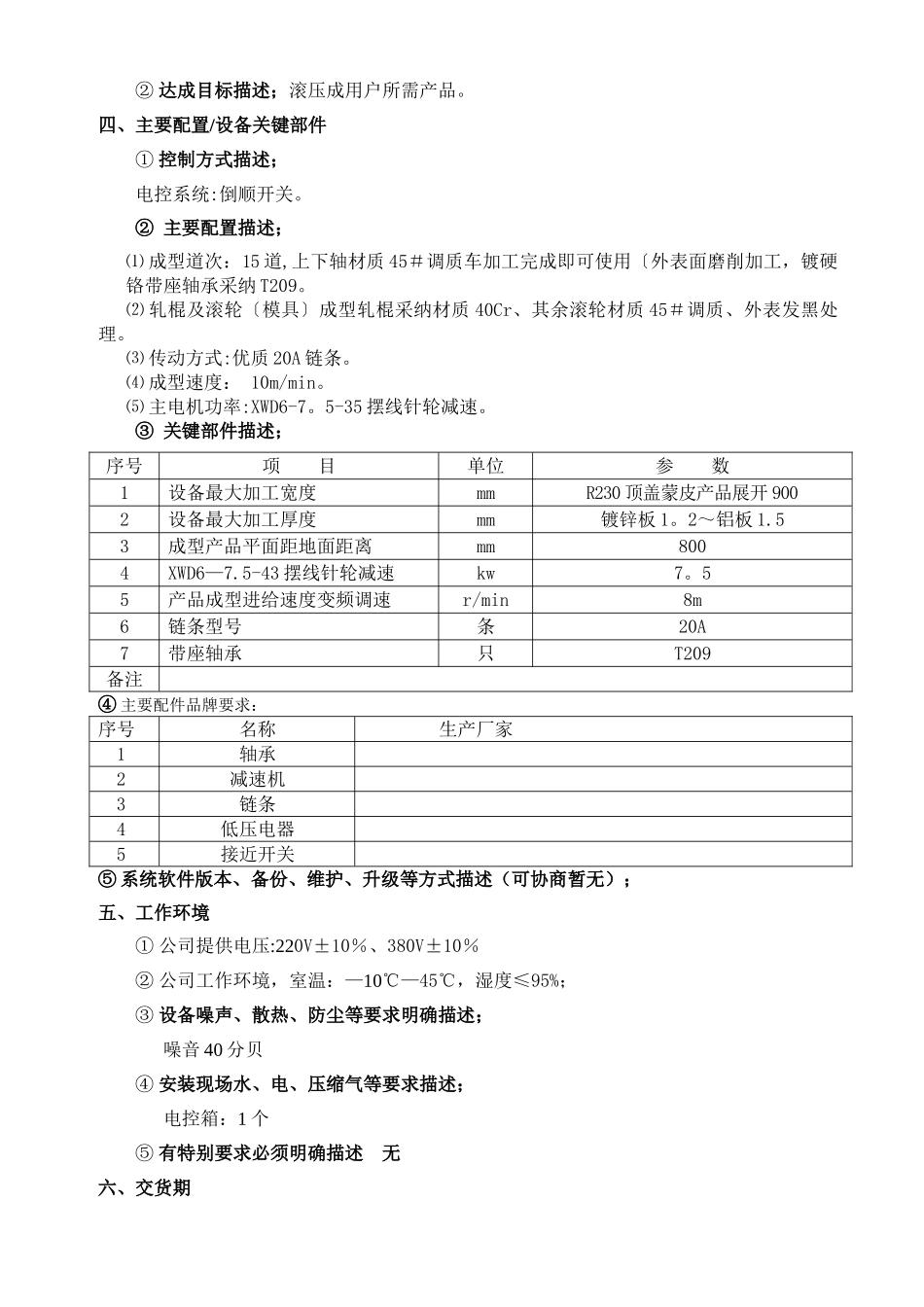

四、主要配置/设备关键部件① 控制方式描述；电控系统:倒顺开关
② 主要配置描述；⑴ 成型道次：15 道,上下轴材质 45＃调质车加工完成即可使用〔外表面磨削加工，镀硬铬带座轴承采纳 T209
⑵ 轧棍及滚轮〔模具〕成型轧棍采纳材质 40Cr、其余滚轮材质 45＃调质、外表发黑处理
⑶ 传动方式:优质 20A 链条
⑷ 成型速度： 10m/min
⑸ 主电机功率:XWD6-7
5-35 摆线针轮减速
③ 关键部件描述；序号项 目单位参 数1设备最大加工宽度mmR230 顶盖蒙皮产品展开 9002设备最大加工厚度mm镀锌板 1
2～铝板 1
53成型产品平面距地面距离mm8004XWD6—7
5-43 摆线针轮减速kw7
55产品成型进给速度变频调速r/min8m6链条型
