设计一个四变量的多数表决器

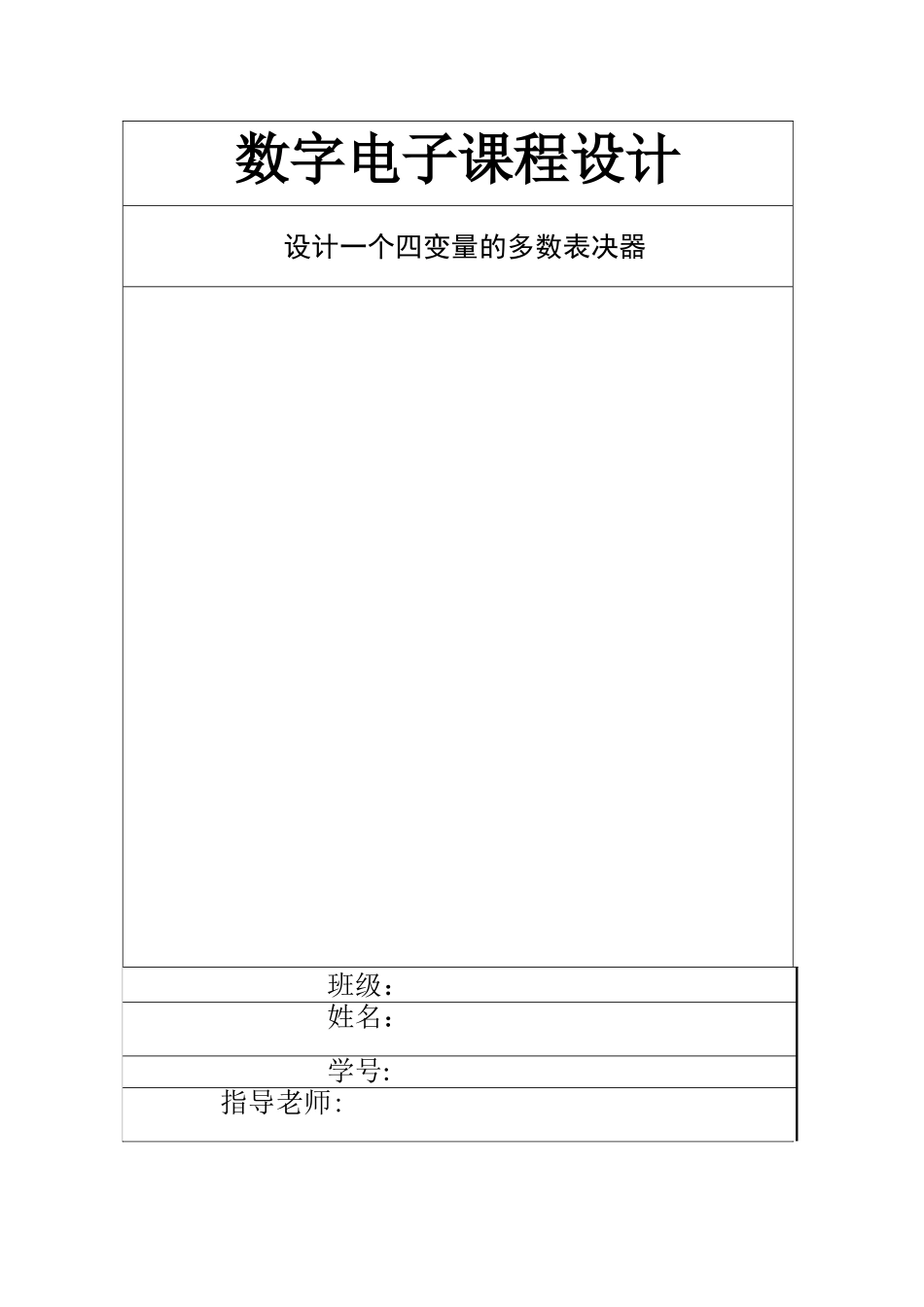

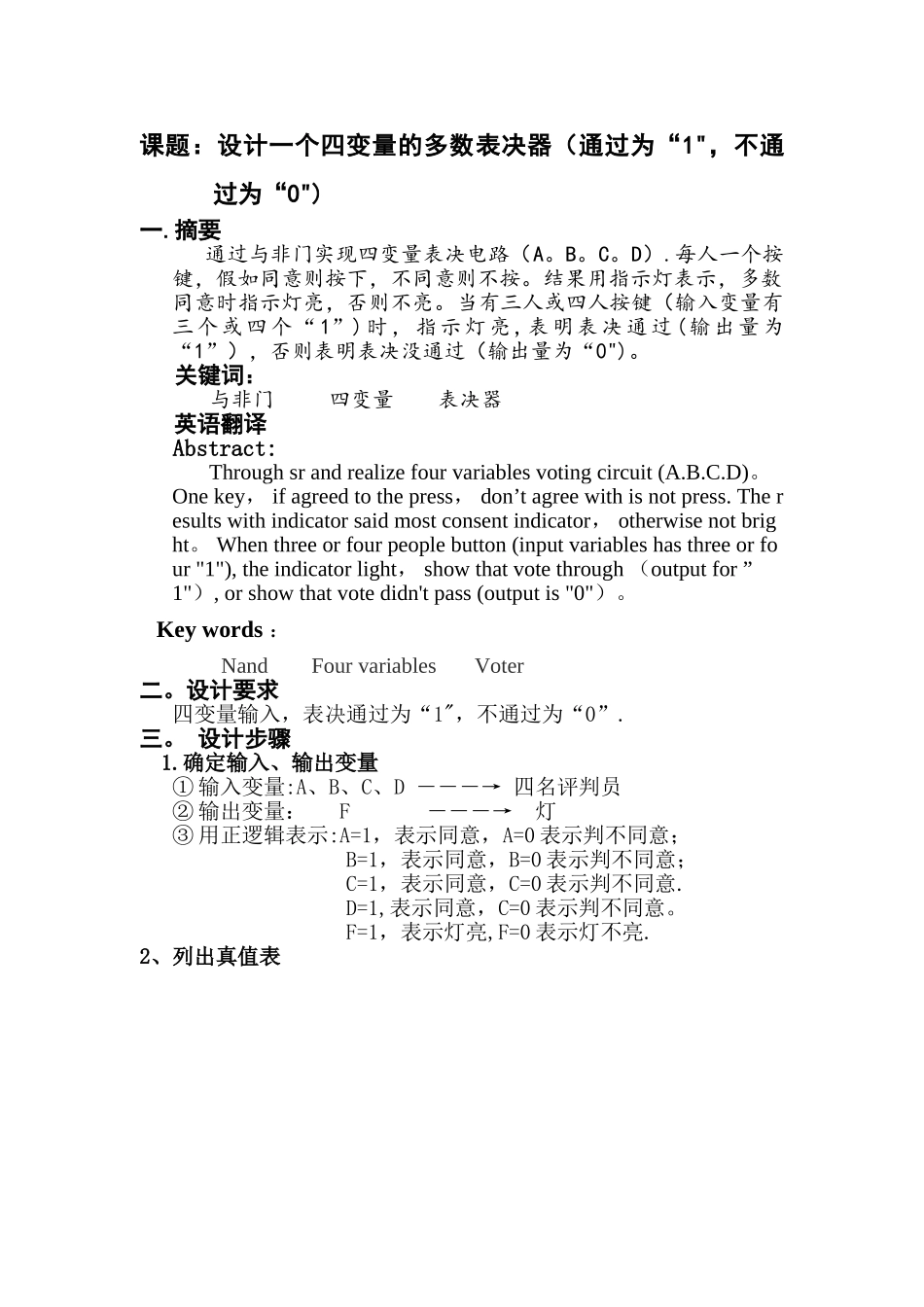

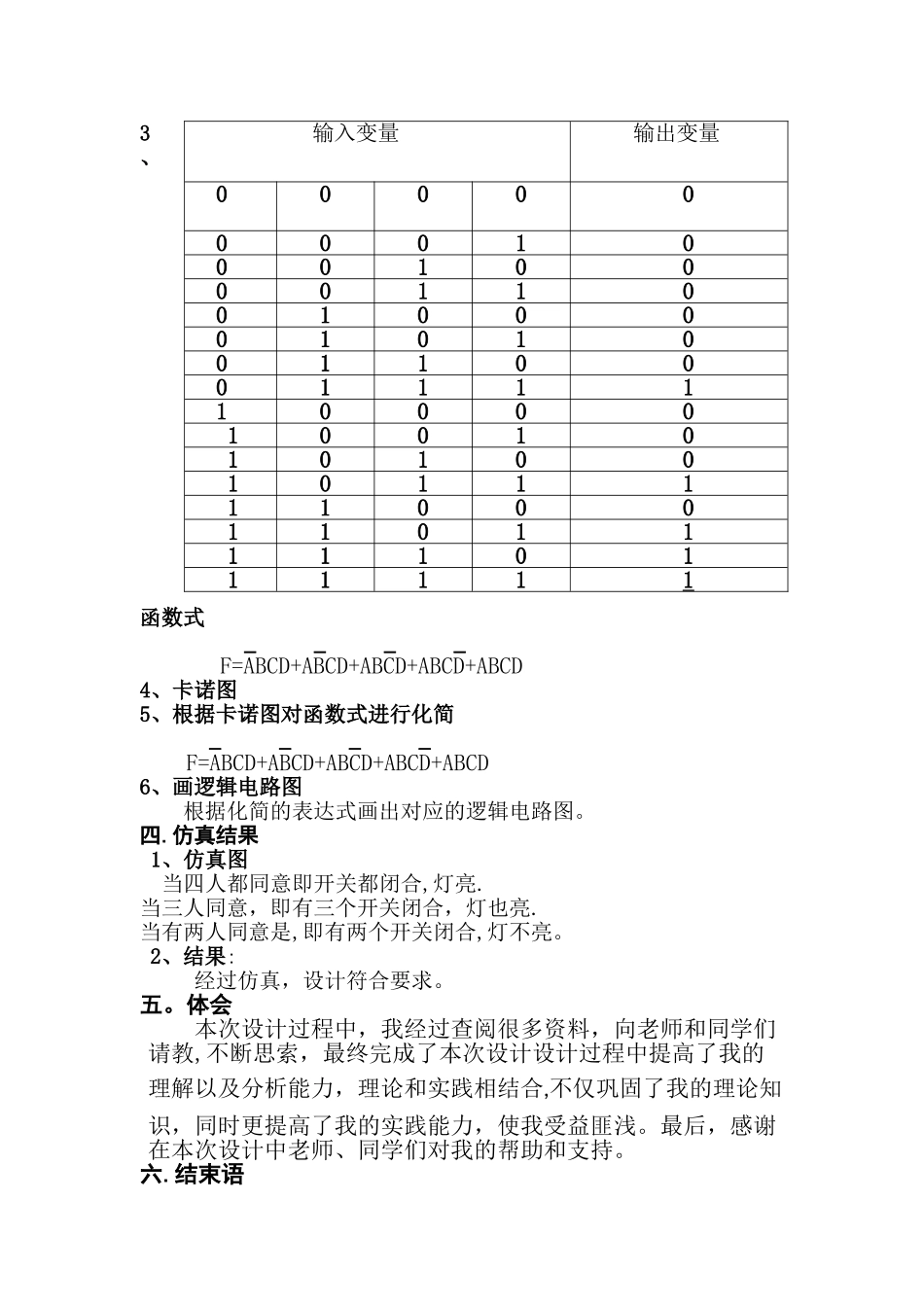

数字电子课程设计设计一个四变量的多数表决器班级：姓名：学号: 指导老师:课题：设计一个四变量的多数表决器（通过为“1"，不通过为“0")一.摘要通过与非门实现四变量表决电路（A。B。C。D）.每人一个按键，假如同意则按下，不同意则不按。结果用指示灯表示，多数同意时指示灯亮，否则不亮。当有三人或四人按键（输入变量有三个或四个“1”)时，指示灯亮,表明表决通过(输出量为“1”），否则表明表决没通过（输出量为“0")。关键词：与非门 四变量 表决器英语翻译 Abstract: Through sr and realize four variables voting circuit (A.B.C.D)。 One key， if agreed to the press， don’t agree with is not press. The results with indicator said most consent indicator， otherwise not bright。 When three or four people button (input variables has three or four "1"), the indicator light， show that vote through （output for ”1"）, or show that vote didn't pass (output is "0"）。 Key words ： Nand Four variables Voter二。设计要求四变量输入，表决通过为“1"，不通过为“0”.三。 设计步骤1.确定输入、输出变量① 输入变量:A、B、C、D ―――→ 四名评判员② 输出变量： F ―――→ 灯③ 用正逻辑表示:A=1，表示同意，A=0 表示判不同意； B=1，表示同意，B=0 表示判不同意； C=1，表示同意，C=0 表示判不同意.D=1,表示同意，C=0 表示判不同意。 F=1，表示灯亮,F=0 表示灯不亮.2、列出真值表3、函数式 _ _ _ _F=ABCD+ABCD+ABCD+ABCD+ABCD4、卡诺图5、根据卡诺图对函数式进行化简 _ _ _ _F=ABCD+ABCD+ABCD+ABCD+ABCD6、画逻辑电路图 根据化简的表达式画出对应的逻辑电路图。四.仿真结果1、仿真图 当四人都同意即开关都闭合,灯亮.当三人同意，即有三个开关闭合，灯也亮.当有两人同意是,即有两个开关闭合,灯不亮。2、结果:经过仿真，设计符合要求。五。体会本次设计过程中，我经过查阅很多资料，向老师和同学们请教,不断思索，最终完成了本次设计设计过程中提高了我的理解以及分析能力，理论和实践相结合,不仅巩固了我的理论知识，同时更提高了我的实践能力，使我受益匪浅。最后，感谢在本次设计中老师、同学们对我的帮助和支持。六.结束语输入变量输出变量0000000010001000011001000010100110001111100001001 0101001011111000110111110111111 成功来自不断努力，只要努力了，成功一定会属于我们!
