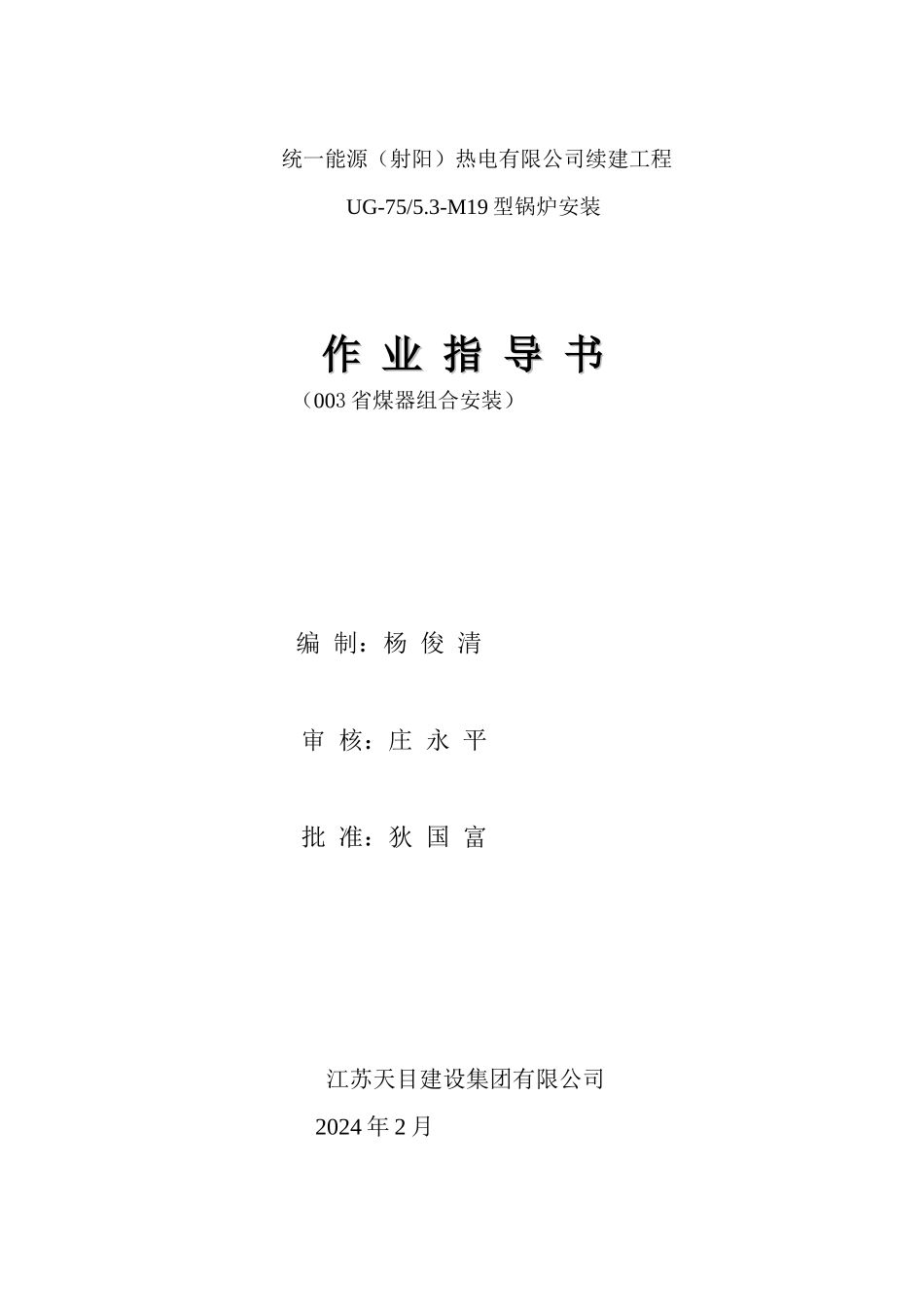

统一能源（射阳）热电有限公司续建工程UG-75/5

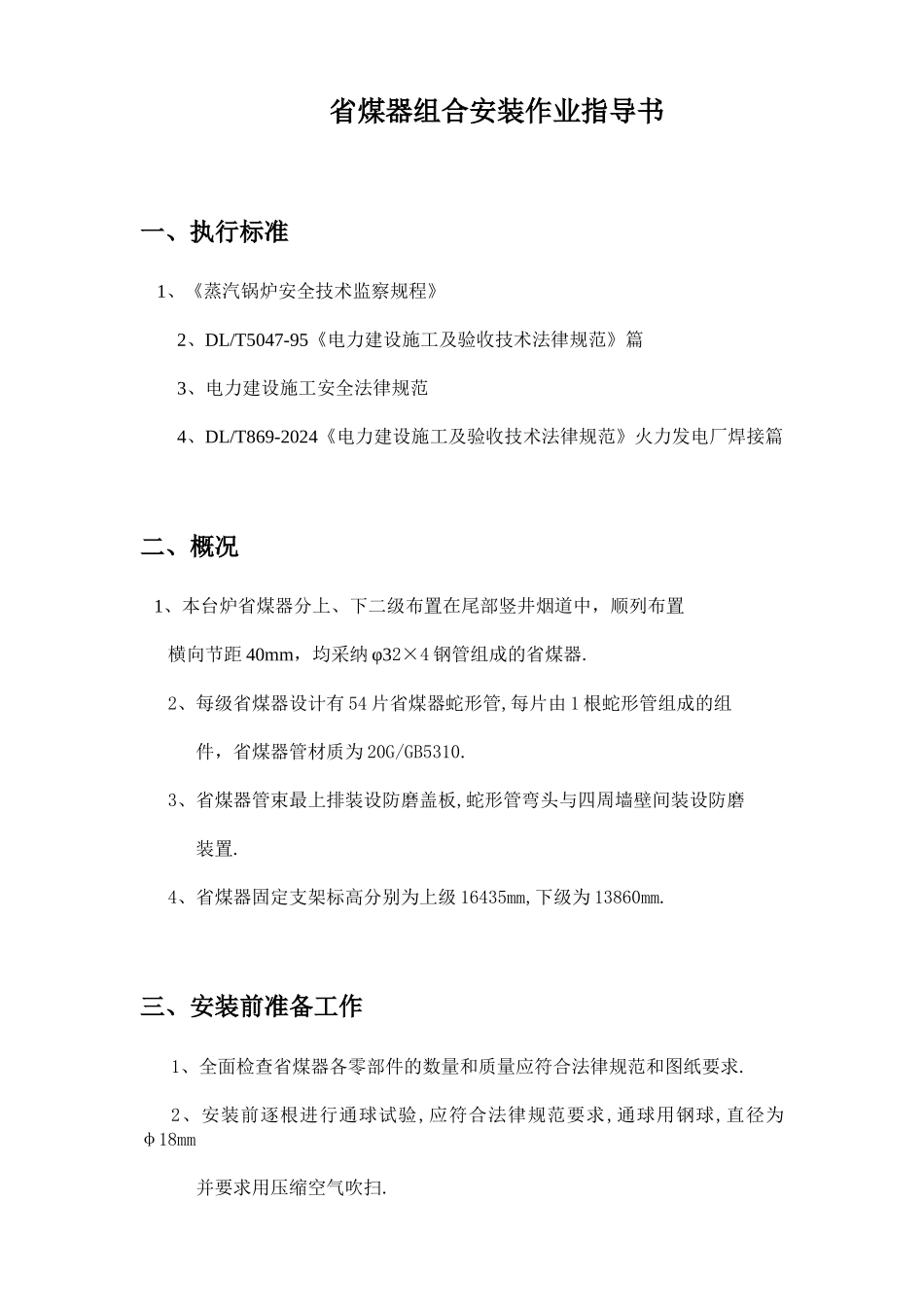

3-M19 型锅炉安装作 业 指 导 书作 业 指 导 书 （003 省煤器组合安装） 编 制：杨 俊 清 审 核：庄 永 平 批 准：狄 国 富江苏天目建设集团有限公司 2024 年 2 月省煤器组合安装作业指导书一、执行标准 1、《蒸汽锅炉安全技术监察规程》2、DL/T5047-95《电力建设施工及验收技术法律规范》篇3、电力建设施工安全法律规范4、DL/T869-2024《电力建设施工及验收技术法律规范》火力发电厂焊接篇二、概况 1、本台炉省煤器分上、下二级布置在尾部竖井烟道中，顺列布置 横向节距 40mm，均采纳 φ32×4 钢管组成的省煤器
2、每级省煤器设计有 54 片省煤器蛇形管,每片由 1 根蛇形管组成的组件，省煤器管材质为 20G/GB5310
3、省煤器管束最上排装设防磨盖板,蛇形管弯头与四周墙壁间装设防磨装置
4、省煤器固定支架标高分别为上级 16435mm,下级为 13860mm
三、安装前准备工作 1、全面检查省煤器各零部件的数量和质量应符合法律规范和图纸要求
2、安装前逐根进行通球试验,应符合法律规范要求,通球用钢球,直径为φ18mm 并要求用压缩空气吹扫

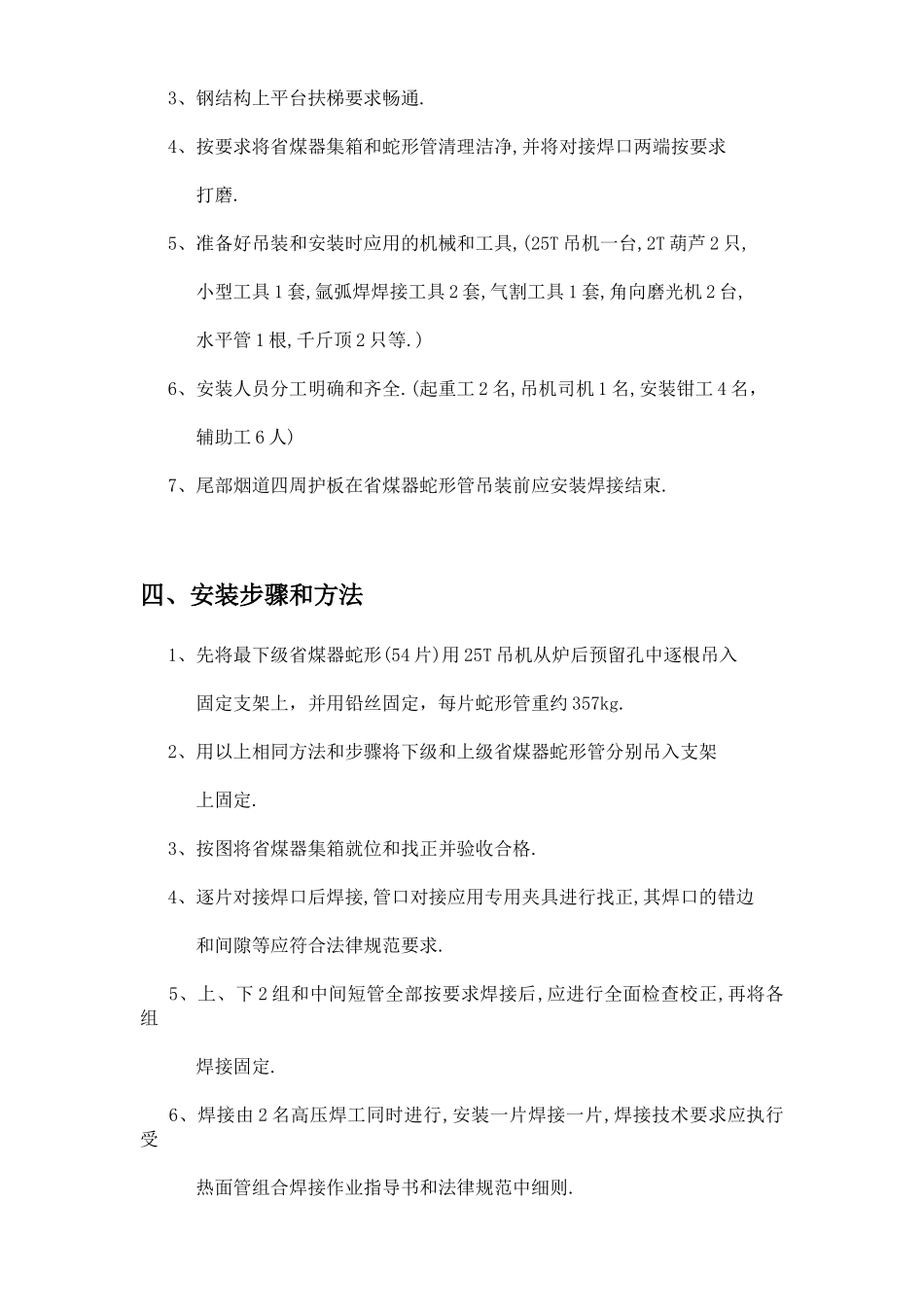

3、钢结构上平台扶梯要求畅通
4、按要求将省煤器集箱和蛇形管清理洁净,并将对接焊口两端按要求 打磨
5、准备好吊装和安装时应用的机械和工具,(25T 吊机一台,2T 葫芦 2 只, 小型工具 1 套,氩弧焊焊接工具 2 套,气割工具 1 套,角向磨光机 2 台, 水平管 1 根,千斤顶 2 只等
) 6、安装人员分工明确和齐全
(起重工 2 名,吊机司机 1 名,安装钳工 4 名，辅助工 6 人) 7、尾部烟道四周护板在省煤器蛇形管吊装前应安装焊接结束
四、安装步骤和方法 1、先将最下级省煤器蛇形(54 片)用 25T 吊机从炉
