Cisco交换机培训教程VIP免费

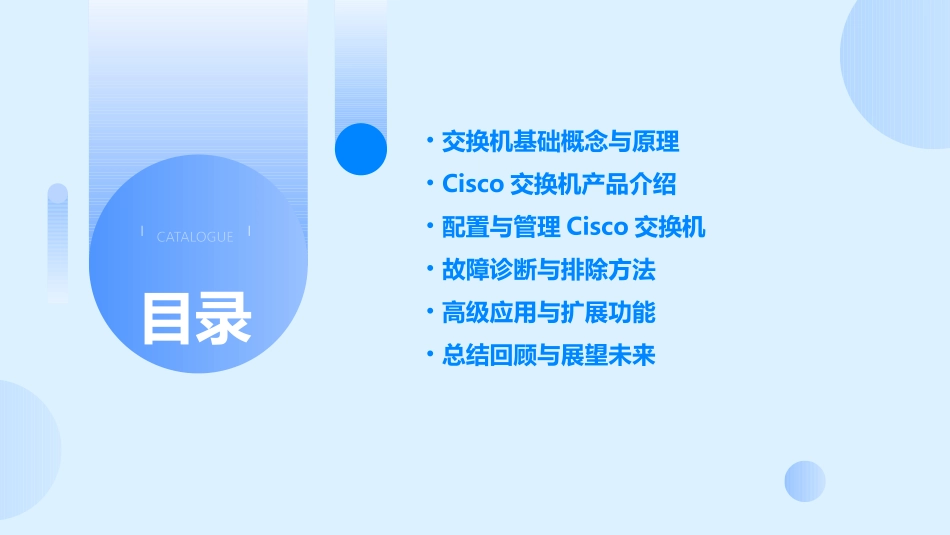

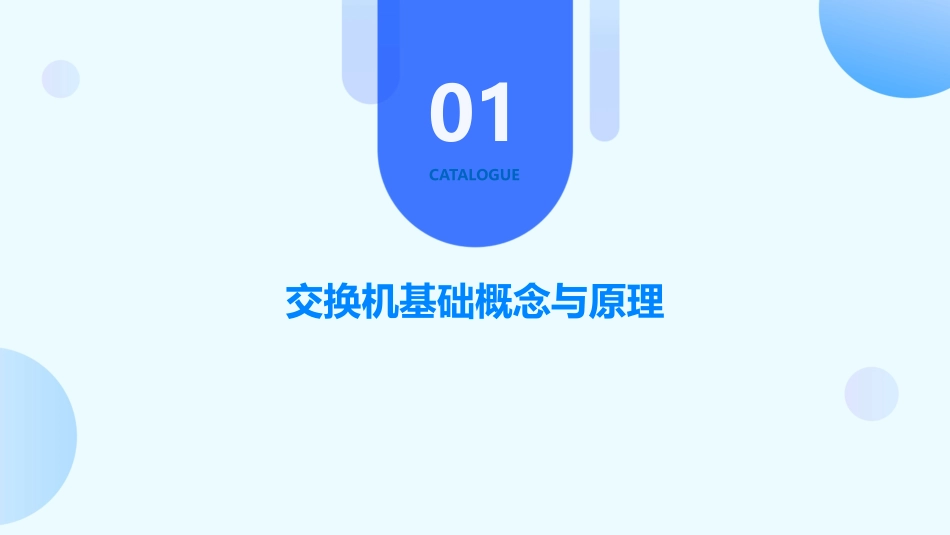

Cisco交换机培训教程CATALOGUE目录•交换机基础概念与原理•Cisco交换机产品介绍•配置与管理Cisco交换机•故障诊断与排除方法•高级应用与扩展功能•总结回顾与展望未来交换机基础概念与原理01CATALOGUE交换机（Switch）是一种用于电（光）信号转发的网络设备，它可以为接入交换机的任意两个网络节点提供独享的电信号通路。交换机的主要作用包括物理编址、网络拓扑结构、错误校验、帧序列以及流控等。交换机还具备对数据的简单处理能力和对交换机的管理功能。交换机定义及作用交换机在接收到数据帧后会解析该数据帧，并根据帧内的目的MAC地址进行转发。交换机内部维护着一个MAC地址表，记录着MAC地址和交换机端口的对应关系。当交换机接收到数据帧时，会首先查找MAC地址表，如果表中有与目的MAC地址对应的条目，则直接转发到对应的端口；如果没有对应条目，则会广播该数据帧，以询问哪个端口知道该MAC地址。交换机工作原理主要功能不同网络层次不同数据转发方式不同主要应用场景不同交换机与路由器区别01020304交换机的主要功能是数据交换，而路由器的主要功能是路由寻址和数据转发。交换机工作在OSI参考模型的数据链路层，而路由器工作在OSI参考模型的网络层。交换机通过MAC地址转发数据帧，而路由器通过IP地址转发数据包。交换机主要用于局域网内的数据交换，而路由器主要用于连接不同的网络。Cisco交换机产品介绍02CATALOGUECisco交换机支持多种网络协议和技术，如以太网、快速以太网、千兆以太网、万兆以太网等。Cisco交换机系列包括多个型号和配置，以满足不同网络规模和需求。Cisco交换机分为固定配置和模块化配置两种类型，固定配置交换机具有固定的端口数量和类型，而模块化交换机允许根据需求添加或更换模块。Cisco交换机系列概述Cisco2960系列01适用于中小型企业分支机构，提供高性能、安全性和易用性。支持PoE+功能，可用于IP电话和无线接入点供电。Cisco3560系列02适用于中小型企业核心层或大型企业接入层，提供高性能、高可用性和安全性。支持多层交换、IPv6路由和访问控制列表（ACL）等功能。Cisco4500系列03适用于大型企业核心层或数据中心汇聚层，提供高性能、高可扩展性和高可用性。支持高密度10G/40G/100G以太网端口、虚拟化技术和数据中心桥接（DCB）等功能。主要型号及性能参数根据网络规模和需求选择合适的交换机型号和配置。对于小型企业，可以选择固定配置的交换机；对于中大型企业或数据中心，建议选择模块化交换机以便灵活扩展。注意交换机的可靠性、可用性和可维护性（RAS）特性，以及厂商提供的技术支持和售后服务。了解交换机支持的网络协议和技术，确保与现有网络设备的兼容性和互操作性。考虑交换机的性能参数，如吞吐量、延迟、端口数量和类型等，以确保满足网络应用的需求。选购建议与注意事项配置与管理Cisco交换机03CATALOGUE123了解交换机启动过程，掌握如何进行初始化设置。交换机启动及初始化学习CLI的基本操作，如命令模式切换、命令历史查看等。命令行界面（CLI）基础掌握如何设置交换机的主机名、IP地址、默认网关等基本参数。交换机基本配置初始化设置及基本配置VLAN划分与配置实例VLAN概念及作用了解VLAN的定义、作用及优势，理解不同VLAN间的隔离原理。VLAN划分方法学习基于端口和基于MAC地址的VLAN划分方法，掌握相关配置命令。VLAN间路由配置掌握如何实现不同VLAN间的通信，包括单臂路由和三层交换机的配置方法。端口安全配置学习如何设置端口安全功能，限制特定MAC地址的访问，防止MAC地址欺骗攻击。访问控制列表（ACL）应用了解ACL的作用和原理，掌握如何配置标准和扩展ACL来实现网络访问控制。802.1X认证配置学习基于802.1X协议的端口认证配置方法，提高网络安全性。端口安全设置及访问控制故障诊断与排除方法04CATALOGUE常见故障类型及原因分析包括电源、接口卡、风扇等硬件组件的损坏或失效。如操作系统崩溃、配置文件错误、软件bug等。如链路故障、IP地址冲突、路由问题等。如病毒攻击、恶意入侵、拒绝服务攻击等。硬件故障软件故障网络故障安全故障通过控制台线连接到交换机，进行命令行界面操作，获取详细的系统状态和故障...
