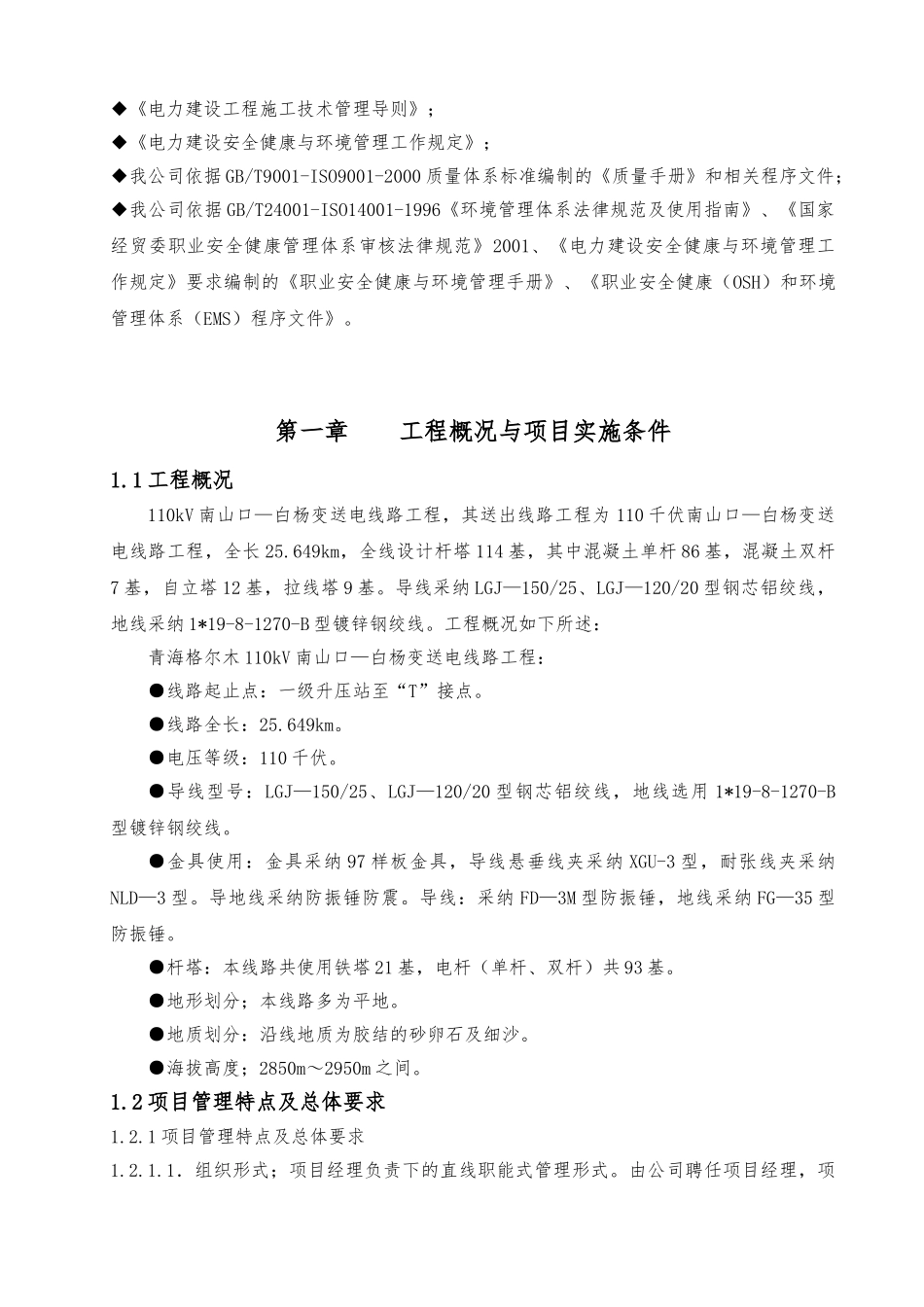

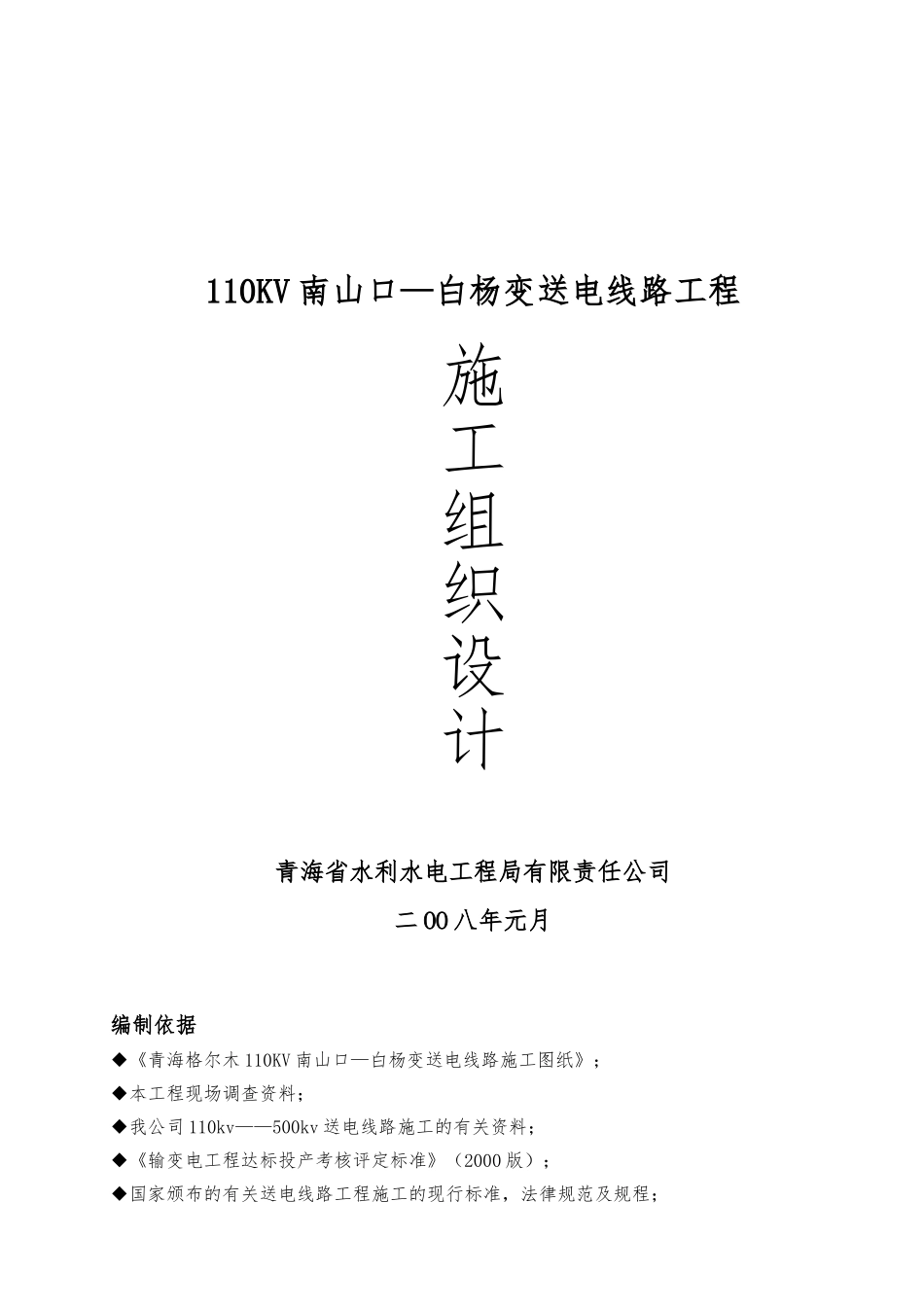

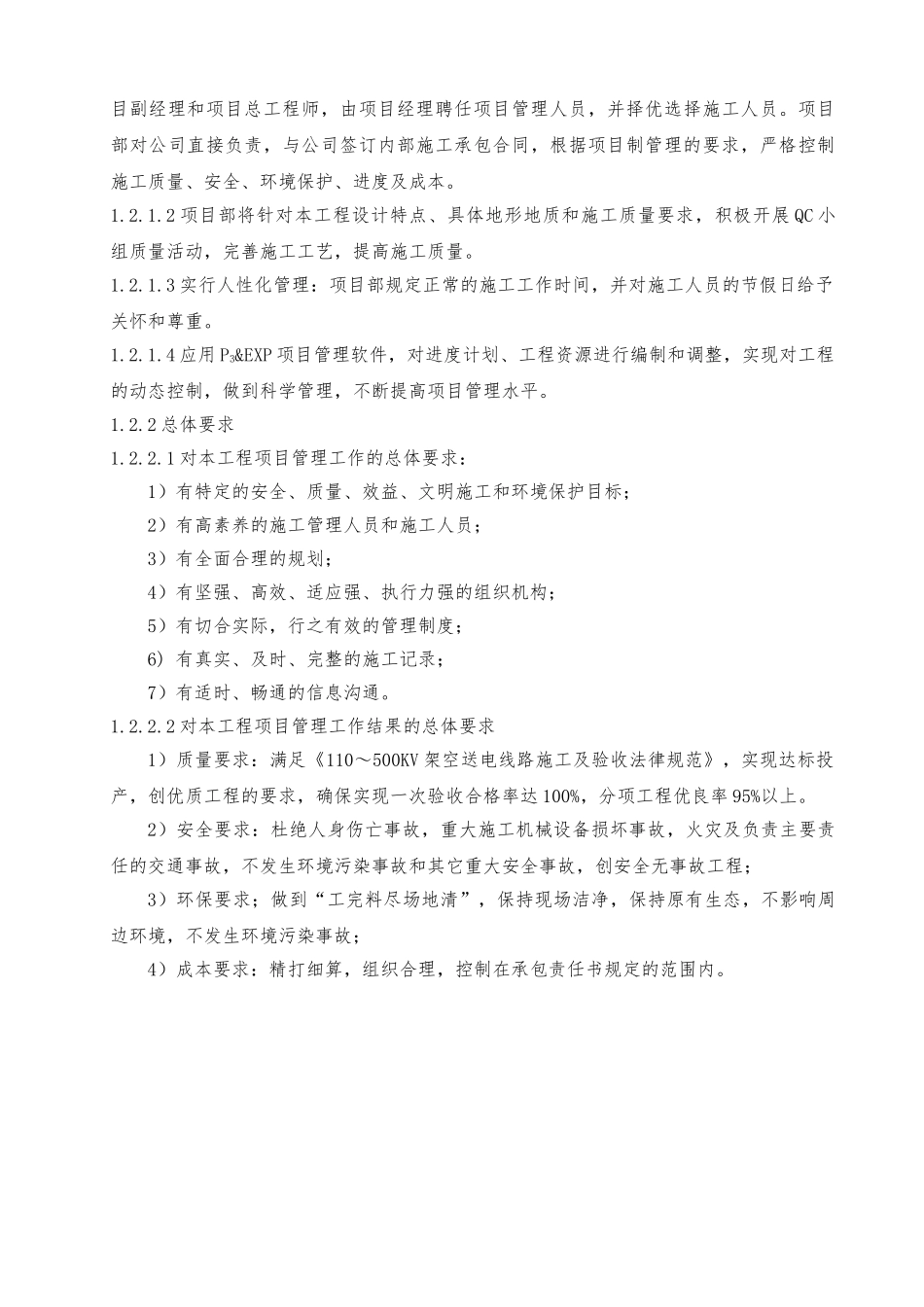

110KV 南山口—白杨变送电线路工程 施 工组织设计 青海省水利水电工程局有限责任公司二 OO 八年元月编制依据◆《青海格尔木 110KV 南山口—白杨变送电线路施工图纸》；◆本工程现场调查资料；◆我公司 110kv——500kv 送电线路施工的有关资料；◆《输变电工程达标投产考核评定标准》（2000 版）；◆国家颁布的有关送电线路工程施工的现行标准，法律规范及规程；◆《电力建设工程施工技术管理导则》；◆《电力建设安全健康与环境管理工作规定》；◆我公司依据 GB/T9001-ISO9001-2000 质量体系标准编制的《质量手册》和相关程序文件；◆我公司依据 GB/T24001-ISO14001-1996《环境管理体系法律规范及使用指南》、《国家经贸委职业安全健康管理体系审核法律规范》2001、《电力建设安全健康与环境管理工作规定》要求编制的《职业安全健康与环境管理手册》、《职业安全健康（OSH）和环境管理体系（EMS）程序文件》。第一章 工程概况与项目实施条件1.1 工程概况110kV 南山口—白杨变送电线路工程，其送出线路工程为 110 千伏南山口—白杨变送电线路工程，全长 25.649km，全线设计杆塔 114 基，其中混凝土单杆 86 基，混凝土双杆7 基，自立塔 12 基，拉线塔 9 基。导线采纳 LGJ—150/25、LGJ—120/20 型钢芯铝绞线，地线采纳 1*19-8-1270-B 型镀锌钢绞线。工程概况如下所述：青海格尔木 110kV 南山口—白杨变送电线路工程：●线路起止点：一级升压站至“T”接点。●线路全长：25.649km。●电压等级：110 千伏。●导线型号：LGJ—150/25、LGJ—120/20 型钢芯铝绞线，地线选用 1*19-8-1270-B型镀锌钢绞线。●金具使用：金具采纳 97 样板金具，导线悬垂线夹采纳 XGU-3 型，耐张线夹采纳NLD—3 型。导地线采纳防振锤防震。导线：采纳 FD—3M 型防振锤，地线采纳 FG—35 型防振锤。●杆塔：本线路共使用铁塔 21 基，电杆（单杆、双杆）共 93 基。●地形划分；本线路多为平地。●地质划分：沿线地质为胶结的砂卵石及细沙。●海拔高度；2850m～2950m 之间。1.2 项目管理特点及总体要求1.2.1 项目管理特点及总体要求1.2.1.1．组织形式；项目经理负责下的直线职能式管理形式。由公司聘任项目经理，项目副经理和项目总工程师，由项目经理聘任项目管理人员，并择优选择施工人员。项目部对公司直接负责，与公司签订内部施工承包合同，根据项目制管理的要求，严格控制施工质量、安全、环境保护、进度及成本。1.2....
