110kV变电站电气安装工程施工组织设计方案VIP专享

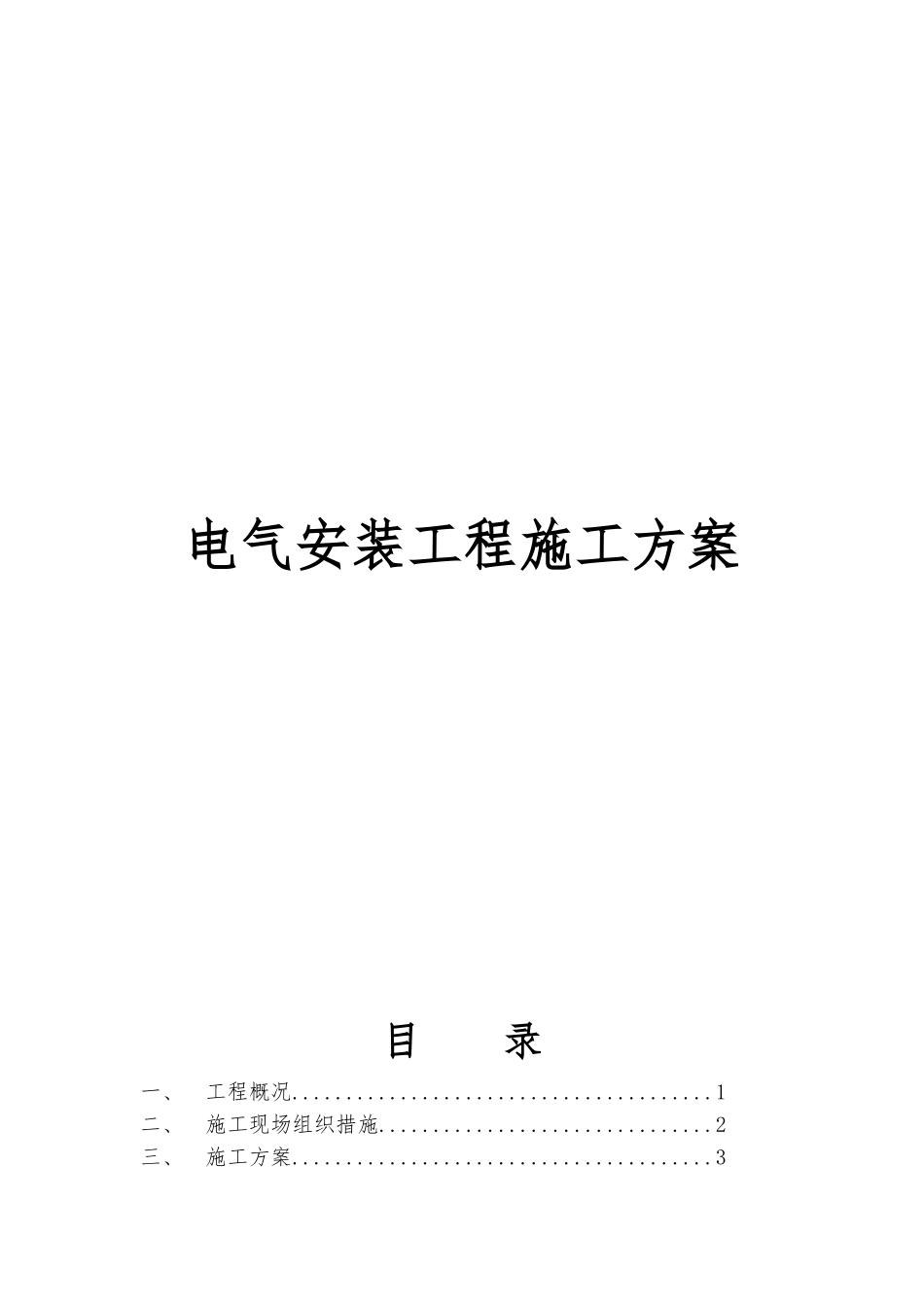

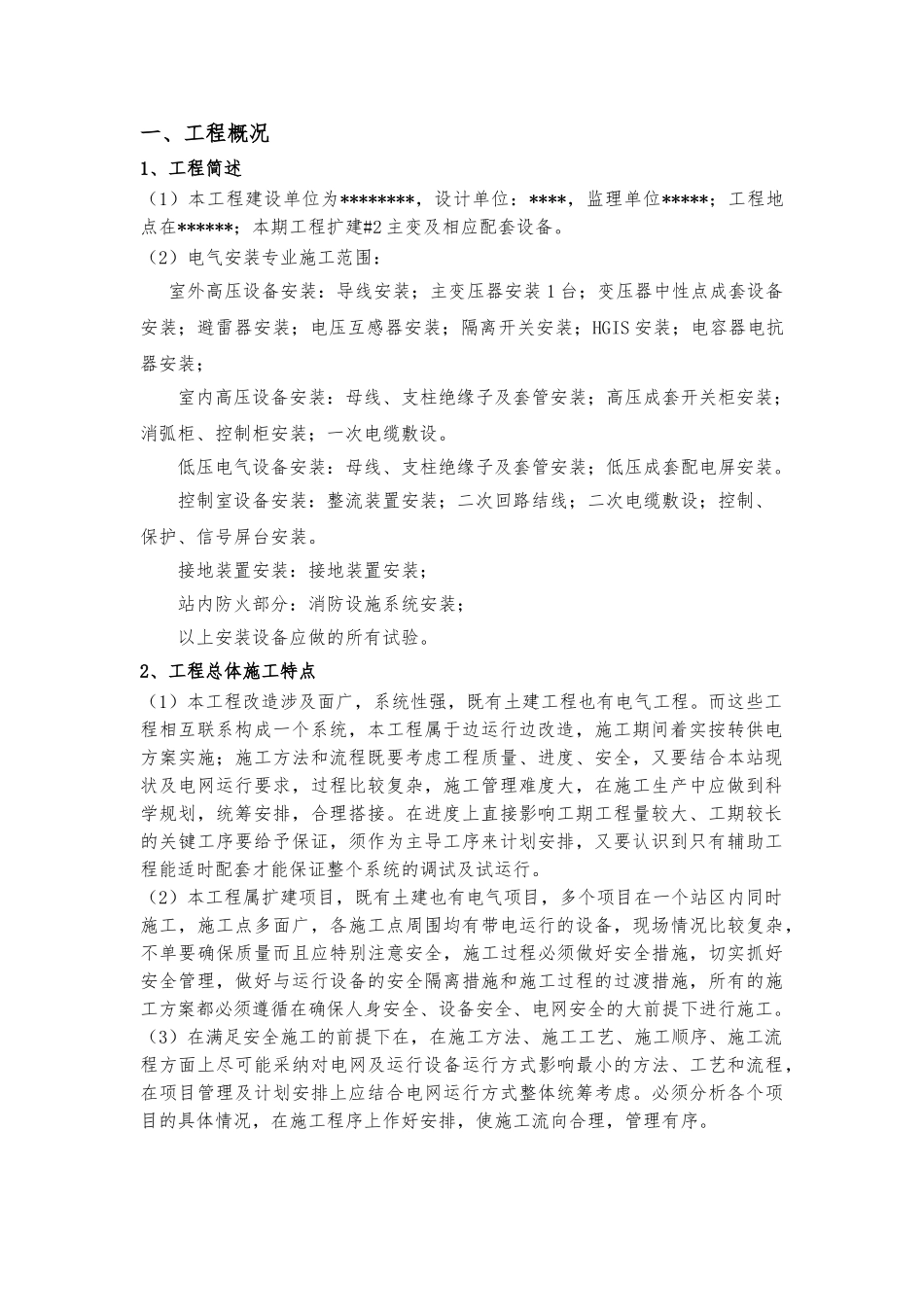

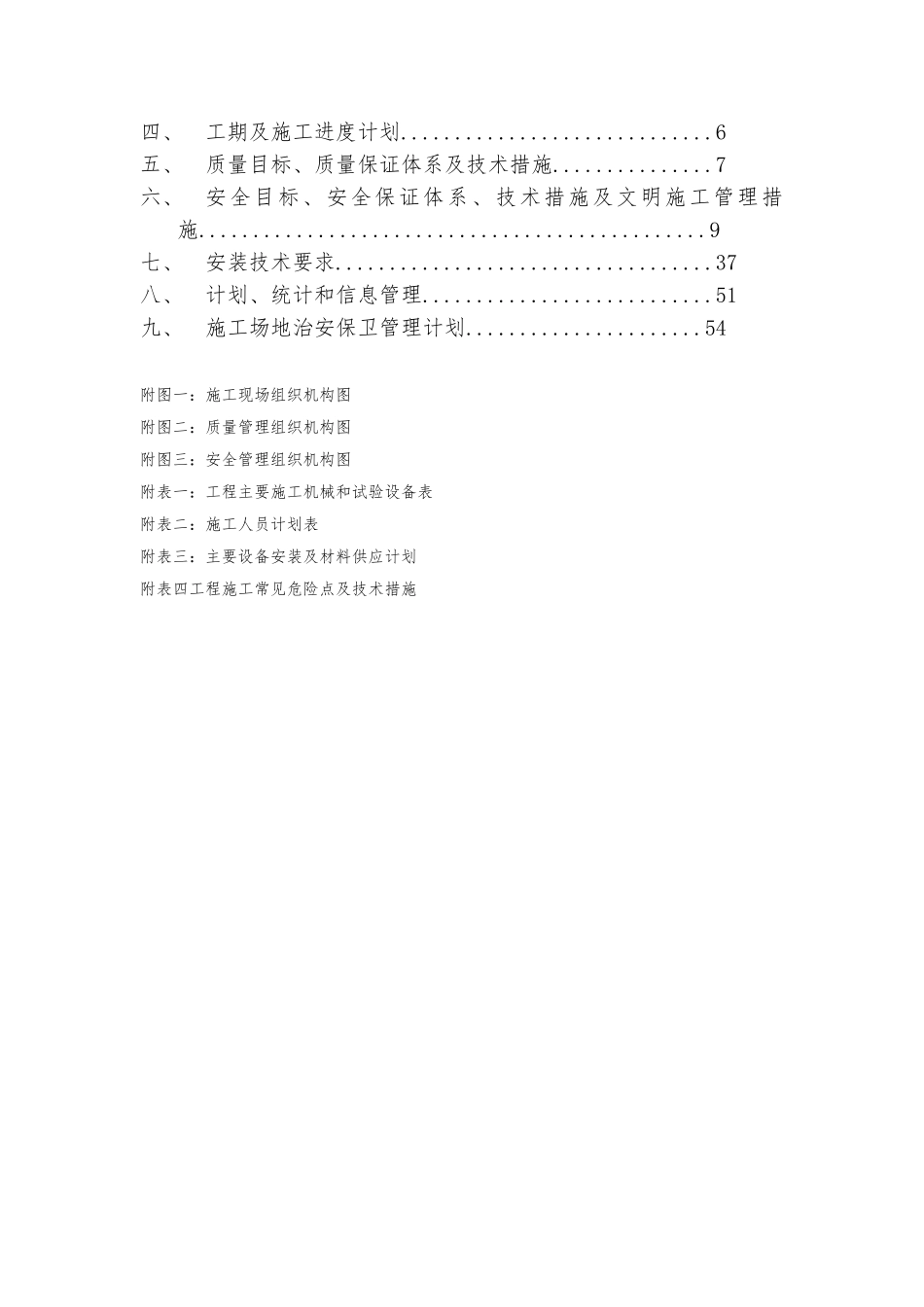

电气安装工程施工方案目 录一、工程概况.......................................1二、施工现场组织措施...............................2三、施工方案.......................................3四、工期及施工进度计划.............................6五、质量目标、质量保证体系及技术措施...............7六、安全目标、安全保证体系、技术措施及文明施工管理措施...............................................9七、安装技术要求...................................37八、计划、统计和信息管理...........................51九、施工场地治安保卫管理计划......................54附图一：施工现场组织机构图附图二：质量管理组织机构图附图三：安全管理组织机构图附表一：工程主要施工机械和试验设备表附表二：施工人员计划表附表三：主要设备安装及材料供应计划附表四工程施工常见危险点及技术措施一、工程概况1、工程简述（1）本工程建设单位为********，设计单位：****，监理单位*****；工程地点在******；本期工程扩建#2 主变及相应配套设备。（2）电气安装专业施工范围：室外高压设备安装：导线安装；主变压器安装 1 台；变压器中性点成套设备安装；避雷器安装；电压互感器安装；隔离开关安装；HGIS 安装；电容器电抗器安装；室内高压设备安装：母线、支柱绝缘子及套管安装；高压成套开关柜安装；消弧柜、控制柜安装；一次电缆敷设。低压电气设备安装：母线、支柱绝缘子及套管安装；低压成套配电屏安装。控制室设备安装：整流装置安装；二次回路结线；二次电缆敷设；控制、保护、信号屏台安装。接地装置安装：接地装置安装；站内防火部分：消防设施系统安装；以上安装设备应做的所有试验。2、工程总体施工特点（1）本工程改造涉及面广，系统性强，既有土建工程也有电气工程。而这些工程相互联系构成一个系统，本工程属于边运行边改造，施工期间着实按转供电方案实施；施工方法和流程既要考虑工程质量、进度、安全，又要结合本站现状及电网运行要求，过程比较复杂，施工管理难度大，在施工生产中应做到科学规划，统筹安排，合理搭接。在进度上直接影响工期工程量较大、工期较长的关键工序要给予保证，须作为主导工序来计划安排，又要认识到只有辅助工程能适时配套才能保证整个系统的调试及试运行。（2）本工程属扩建项目，既有土建也有电气项目，多个项目在一个站区内同时施工，施工点多面广，各施工点周围均有带电运行的设备，现...
