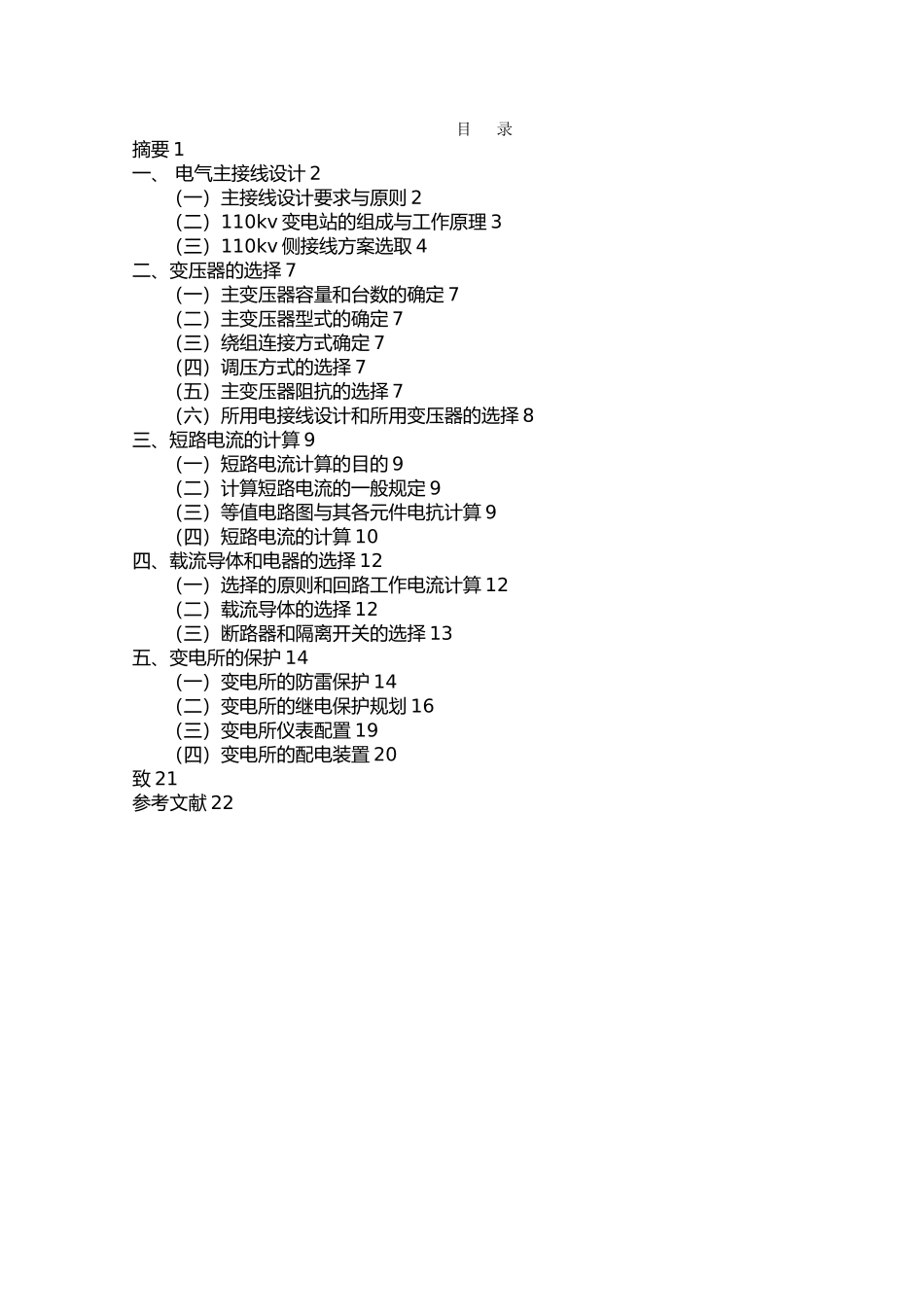

目 录摘要 1 一、 电气主接线设计 2（一）主接线设计要求与原则 2（二）110kv 变电站的组成与工作原理 3（三）110kv 侧接线方案选取 4二、变压器的选择 7（一）主变压器容量和台数的确定 7（二）主变压器型式的确定 7（三）绕组连接方式确定 7（四）调压方式的选择 7（五）主变压器阻抗的选择 7（六）所用电接线设计和所用变压器的选择 8三、短路电流的计算 9（一）短路电流计算的目的 9（二）计算短路电流的一般规定 9（三）等值电路图与其各元件电抗计算 9（四）短路电流的计算 10四、载流导体和电器的选择 12（一）选择的原则和回路工作电流计算 12（二）载流导体的选择 12（三）断路器和隔离开关的选择 13五、变电所的保护 14（一）变电所的防雷保护 14（二）变电所的继电保护规划 16（三）变电所仪表配置 19（四）变电所的配电装置 20致 21参考文献 22摘要 随着经济的进展和现代化工业建设的迅速崛起，供电系统的设计越来越全面、系统，工厂电量迅速增长，对电能质量、技术经济状况、供电的可靠性指标也日益提高，因此对供电设计也有了更高、更完善的要求。设计是否合理，不仅直接影响基建投资、运行费用和有色金属的消耗量，也会放映在供电的可靠行和安全生产方面，它和企业的经济效益、设备人身安全。密切相关。 变电站是电力系统的一个重要组成部分，由电器设备与配电网络按一定的接线方式所构成，他从电力系统取得电能，通过其变换、分配、输送与保护等功能，然后将电能安全、可靠、经济的输送到每一个用电设备的转换场所。作为电能传输与控制的枢纽，变电站不许改变传统的设计和控制模式，才能适应现代电力系统、现代化工业生产和社会生活的进展趋势。随着计算机技术、现代通讯和网络技术的进展，为目前变电站的监视、控制、保护和计量与系统分隔的状态提供了优化组合系统集成的技术基础。随着电力技术新化、复杂化的迅速进展，电力系统在发电到供电的所有领域中，通过新技术的使用，都在不断的发生变化。变电站作为电力系统中一个关键的环节也同样在新技术领域得到了充分的进展。关键词：变电站；接线方式；短路计算；变电站保护一、电气主接线设计（一）主接线设计要求与原则 变电所是电力配送的重要环节，变电所设计质量的好坏，直接关系到电力系统的安全、稳定、灵活和经济运行，为满足城镇负荷日益增长的需要，提高对用户供电的可靠性和电能质量，根据系统进展规划，拟建设一座 110/35/10kV ...
