110kV电网继电保护整定计算及仿真研究毕业设计

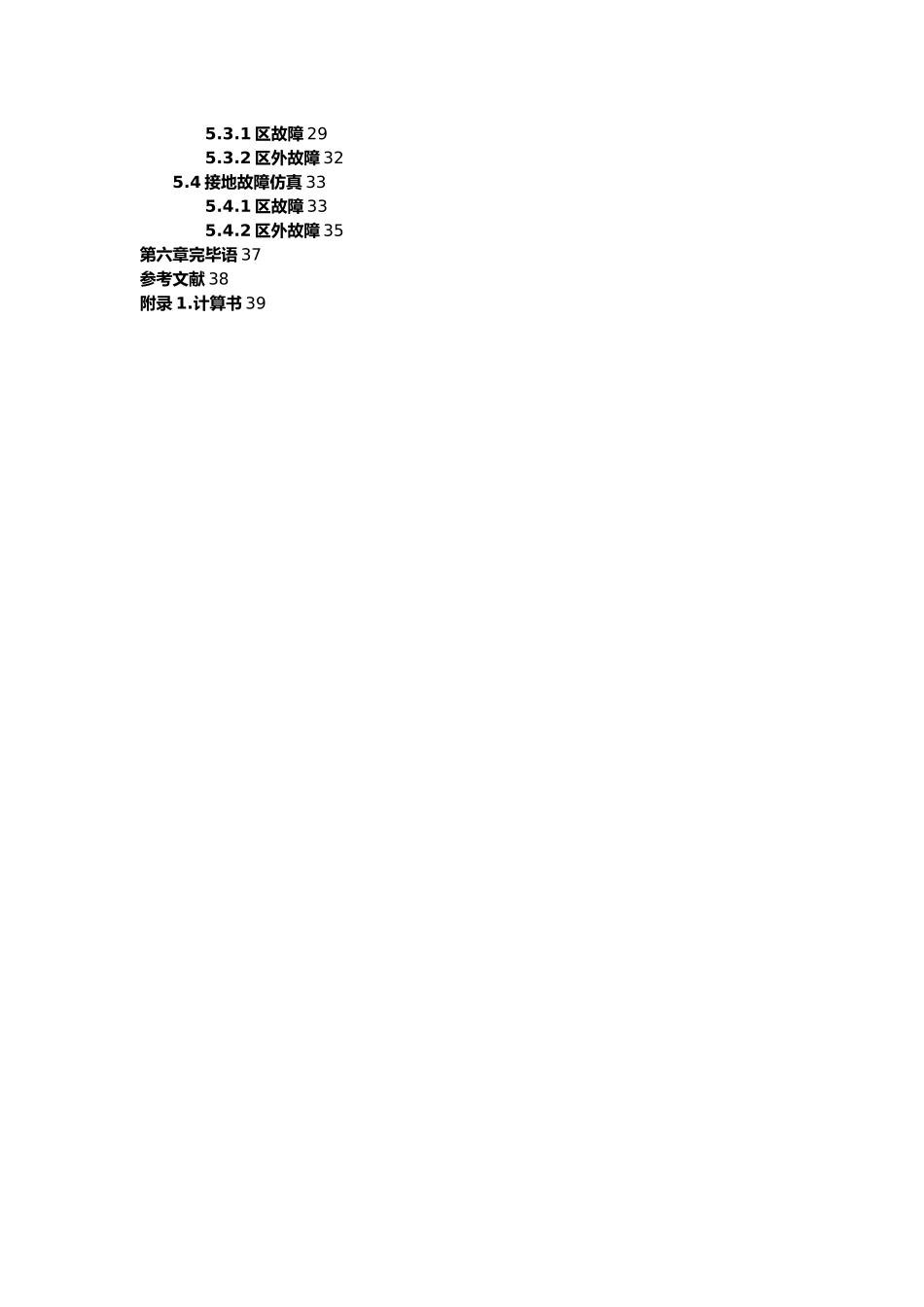

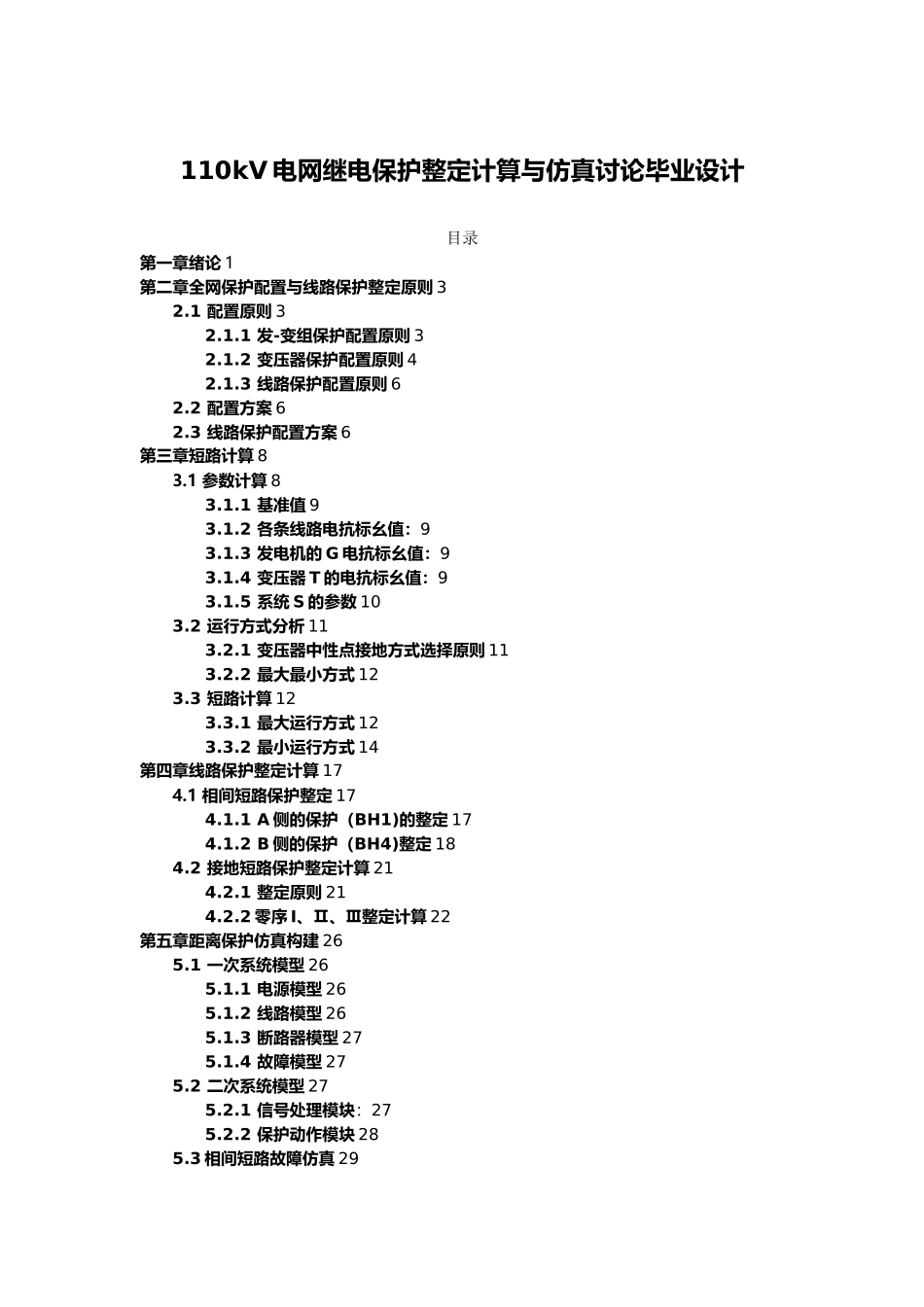

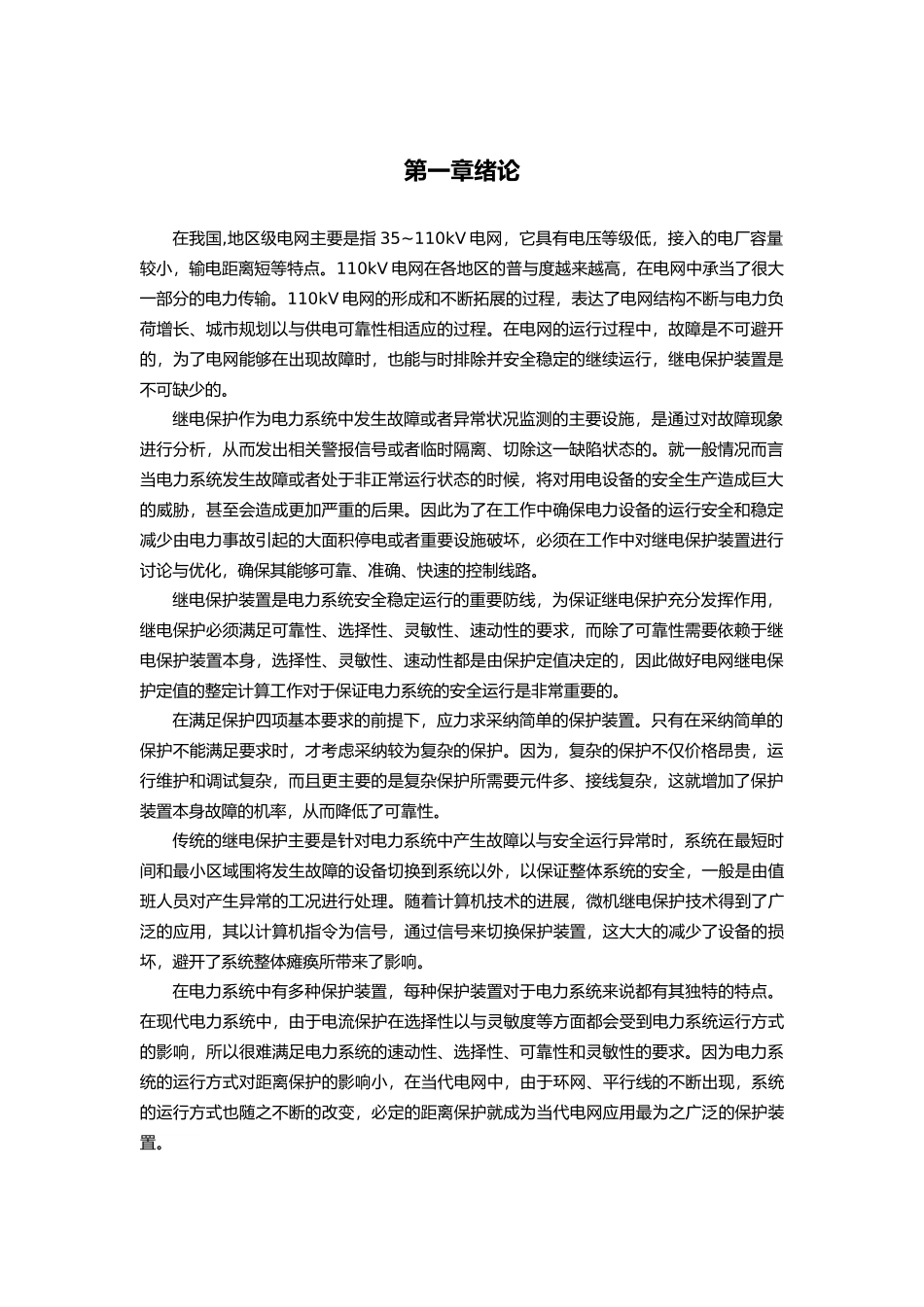

110kV 电网继电保护整定计算与仿真讨论毕业设计目录第一章绪论 1第二章全网保护配置与线路保护整定原则 32.1 配置原则 32.1.1 发-变组保护配置原则 32.1.2 变压器保护配置原则 42.1.3 线路保护配置原则 62.2 配置方案 62.3 线路保护配置方案 6第三章短路计算 83.1 参数计算 83.1.1 基准值 93.1.2 各条线路电抗标幺值：93.1.3 发电机的 G 电抗标幺值：93.1.4 变压器 T 的电抗标幺值：93.1.5 系统 S 的参数 103.2 运行方式分析 113.2.1 变压器中性点接地方式选择原则 113.2.2 最大最小方式 123.3 短路计算 123.3.1 最大运行方式 123.3.2 最小运行方式 14第四章线路保护整定计算 174.1 相间短路保护整定 174.1.1 A 侧的保护（BH1)的整定 174.1.2 B 侧的保护（BH4)整定 184.2 接地短路保护整定计算 214.2.1 整定原则 214.2.2 零序 I、Ⅱ、Ⅲ整定计算 22第五章距离保护仿真构建 265.1 一次系统模型 265.1.1 电源模型 265.1.2 线路模型 265.1.3 断路器模型 275.1.4 故障模型 275.2 二次系统模型 275.2.1 信号处理模块：275.2.2 保护动作模块 285.3 相间短路故障仿真 295.3.1 区故障 295.3.2 区外故障 325.4 接地故障仿真 335.4.1 区故障 335.4.2 区外故障 35第六章完毕语 37参考文献 38附录 1.计算书 39第一章绪论在我国,地区级电网主要是指 35~110kV 电网，它具有电压等级低，接入的电厂容量较小，输电距离短等特点。110kV 电网在各地区的普与度越来越高，在电网中承当了很大一部分的电力传输。110kV 电网的形成和不断拓展的过程，表达了电网结构不断与电力负荷增长、城市规划以与供电可靠性相适应的过程。在电网的运行过程中，故障是不可避开的，为了电网能够在出现故障时，也能与时排除并安全稳定的继续运行，继电保护装置是不可缺少的。继电保护作为电力系统中发生故障或者异常状况监测的主要设施，是通过对故障现象进行分析，从而发出相关警报信号或者临时隔离、切除这一缺陷状态的。就一般情况而言当电力系统发生故障或者处于非正常运行状态的时候，将对用电设备的安全生产造成巨大的威胁，甚至会造成更加严重的后果。因此为了在工作中确保电力设备的运行安全和稳定减少由电力事故引起的大面积停电或者重要设施破坏，必须在工作中对继电保护装置进行讨论与优化，确保其能够可靠、准确、快速的控制线路。继电保护装置是电力系统安全稳定运行的重要...
