110千伏变电站设计论文

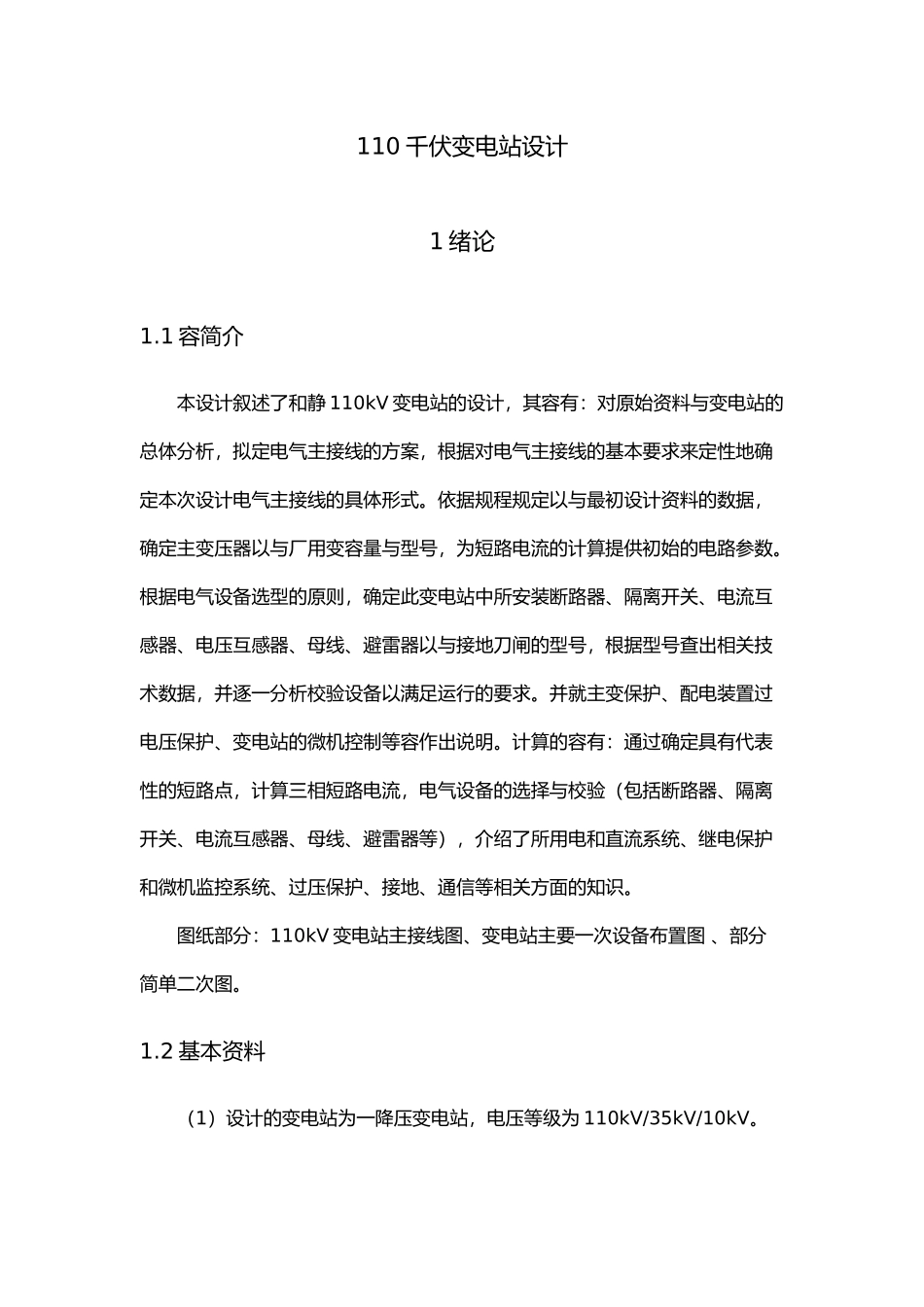

110千伏变电站设计论文_第1页
1/66

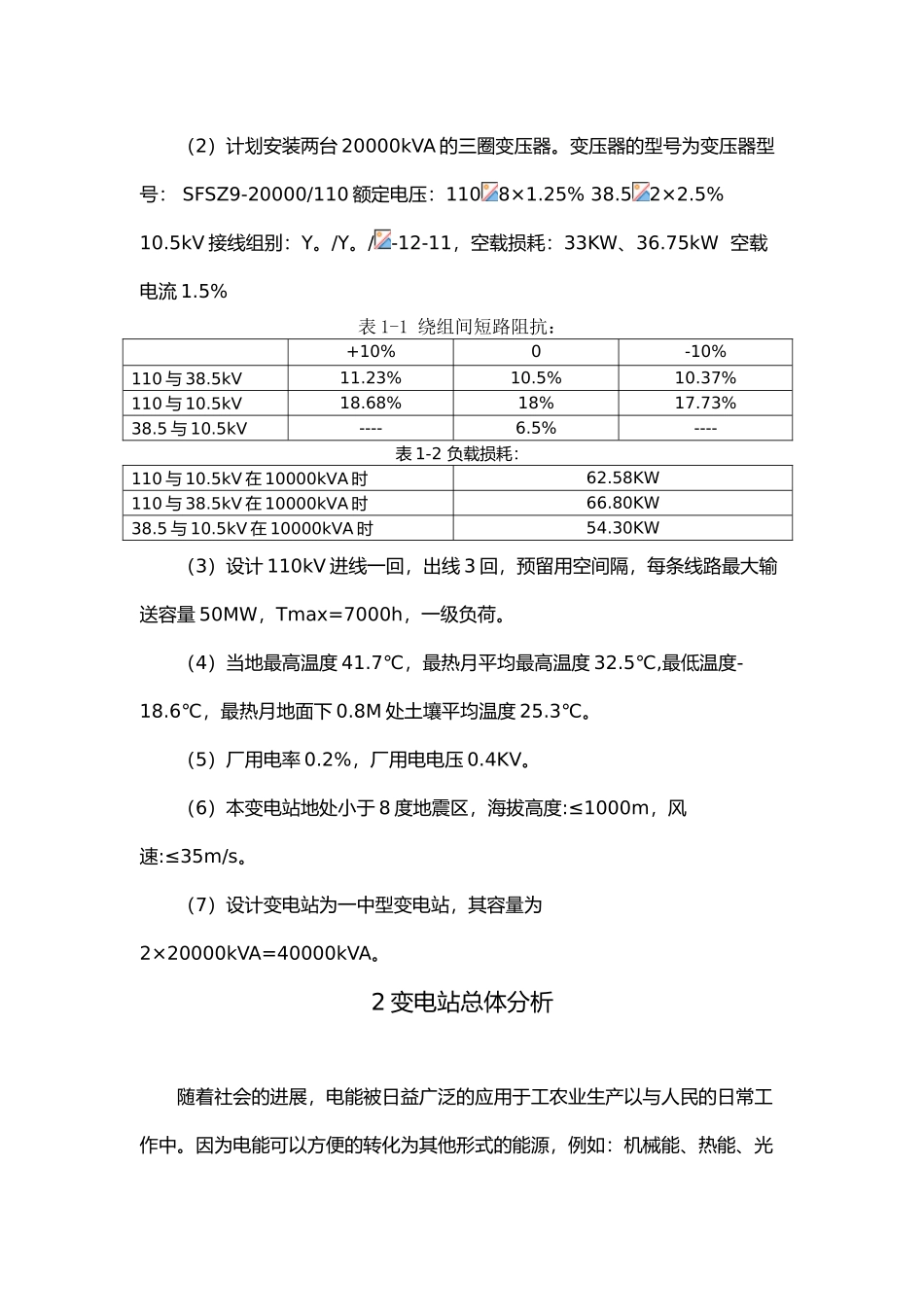

110千伏变电站设计论文_第2页
2/66

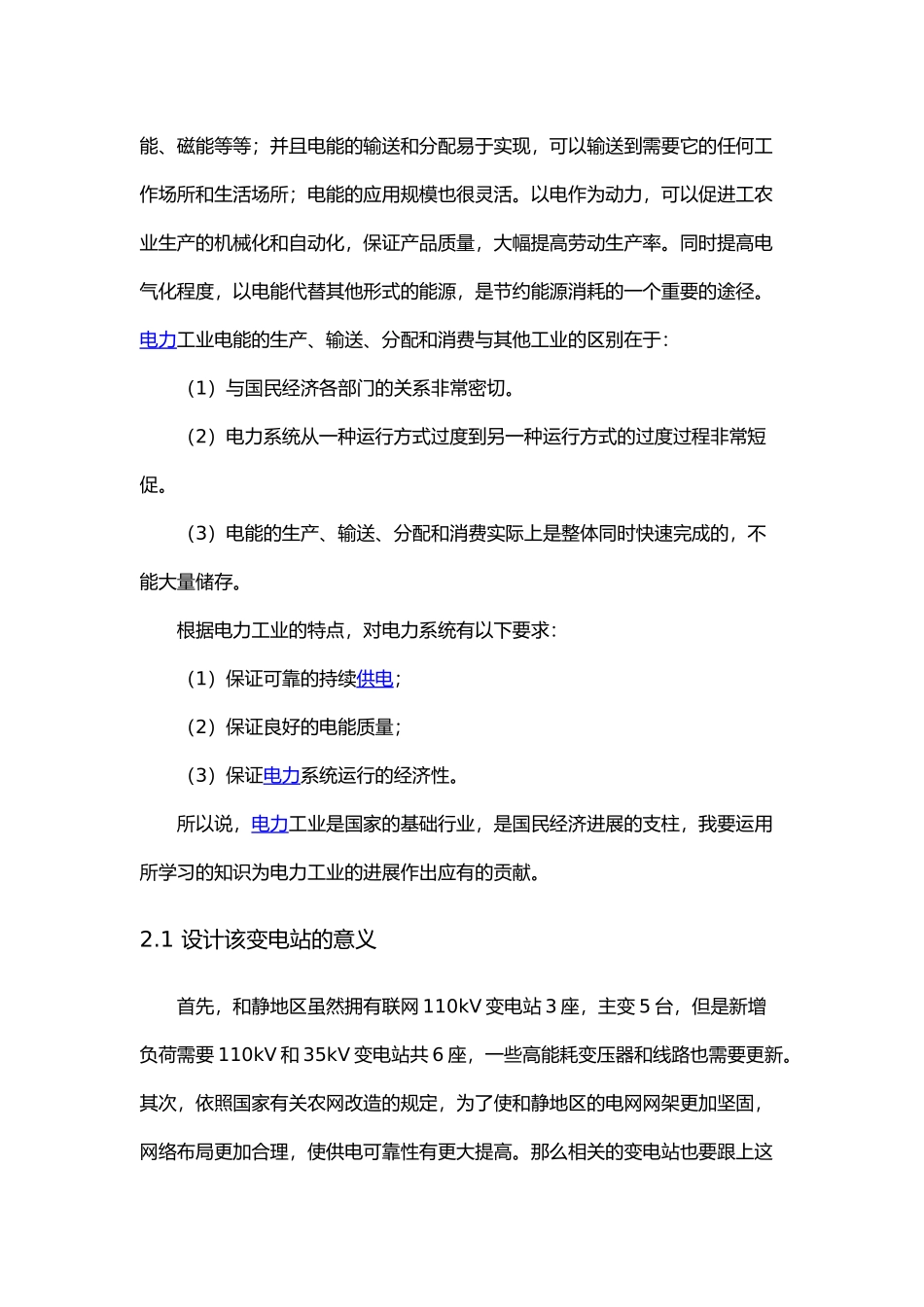

110千伏变电站设计论文_第3页
3/66
110 千伏变电站设计1 绪论1.1 容简介本设计叙述了和静 110kV 变电站的设计,其容有:对原始资料与变电站的总体分析,拟定电气主接线的方案,根据对电气主接线的基本要求来定性地确定本次设计电气主接线的具体形式。依据规程规定以与最初设计资料的数据,确定主变压器以与厂用变容量与型号,为短路电流的计算提供初始的电路参数。根据电气设备选型的原则,确定此变电站中所安装断路器、隔离开关、电流互感器、电压互感器、母线、避雷器以与接地刀闸的型号,根据型号查出相关技术数据,并逐一分析校验设备以满足运行的要求。并就主变保护、配电装置过电压保护、变电站的微机控制等容作出说明。计算的容有:通过确定具有代表性的短路点,计算三相短路电流,电气设备的选择与校验(包括断路器、隔离开关、电流互感器、母线、避雷器等),介绍了所用电和直流系统、继电保护和微机监控系统、过压保护、接地、通信等相关方面的知识。 图纸部分:110kV 变电站主接线图、变电站主要一次设备布置图 、部分简单二次图。1.2 基本资料(1)设计的变电站为一降压变电站,电压等级为 110kV/35kV/10kV。(2)计划安装两台 20000kVA 的三圈变压器。变压器的型号为变压器型号: SFSZ9-20000/110 额定电压:1108×1.25% 38.52×2.5% 10.5kV 接线组别:Y。/Y。/-12-11,空载损耗:33KW、36.75kW 空载电流 1.5%表 1-1 绕组间短路阻抗:+10%0-10%110 与 38.5kV11.23%10.5%10.37%110 与 10.5kV18.68%18%17.73%38.5 与 10.5kV----6.5%----表 1-2 负载损耗:110 与 10.5kV 在 10000kVA 时62.58KW110 与 38.5kV 在 10000kVA 时66.80KW38.5 与 10.5kV 在 10000kVA 时54.30KW(3)设计 110kV 进线一回,出线 3 回,预留用空间隔,每条线路最大输送容量 50MW,Tmax=7000h,一级负荷。(4)当地最高温度 41.7℃,最热月平均最高温度 32.5℃,最低温度-18.6℃,最热月地面下 0.8M 处土壤平均温度 25.3℃。(5)厂用电率 0.2%,厂用电电压 0.4KV。(6)本变电站地处小于 8 度地震区,海拔高度:≤1000m,风速:≤35m/s。(7)设计变电站为一中型变电站,其容量为2×20000kVA=40000kVA。2 变电站总体分析随着社会的进展,电能被日益广泛的应用于工农业生产以与人民的日常工作中。因为电能可以方便的转化为其他形式的能源,例如:机械能、热能、光能、磁能等等;并且电能的输送和分配易于实现,可以输送到需要它的任何工作场...
