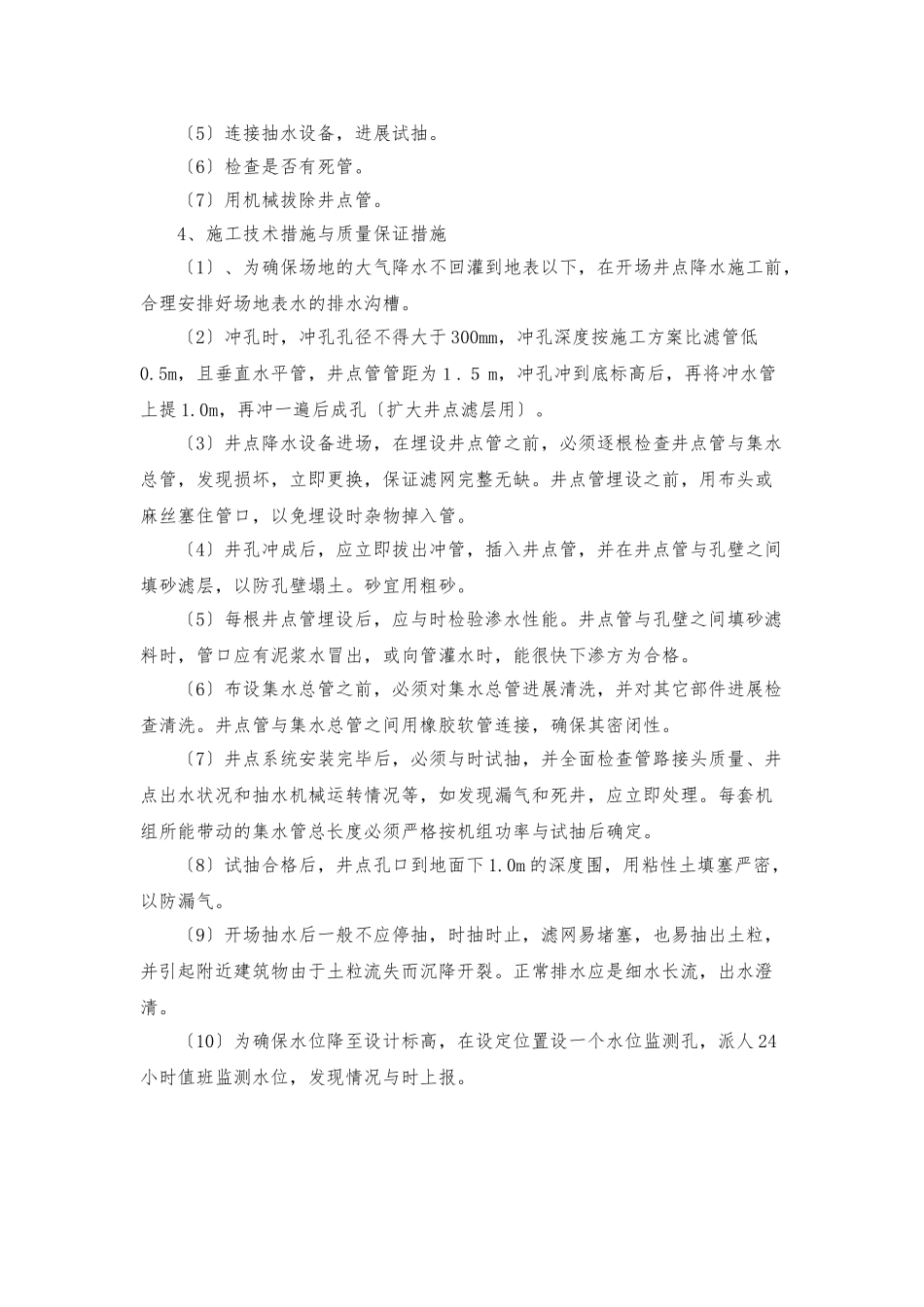

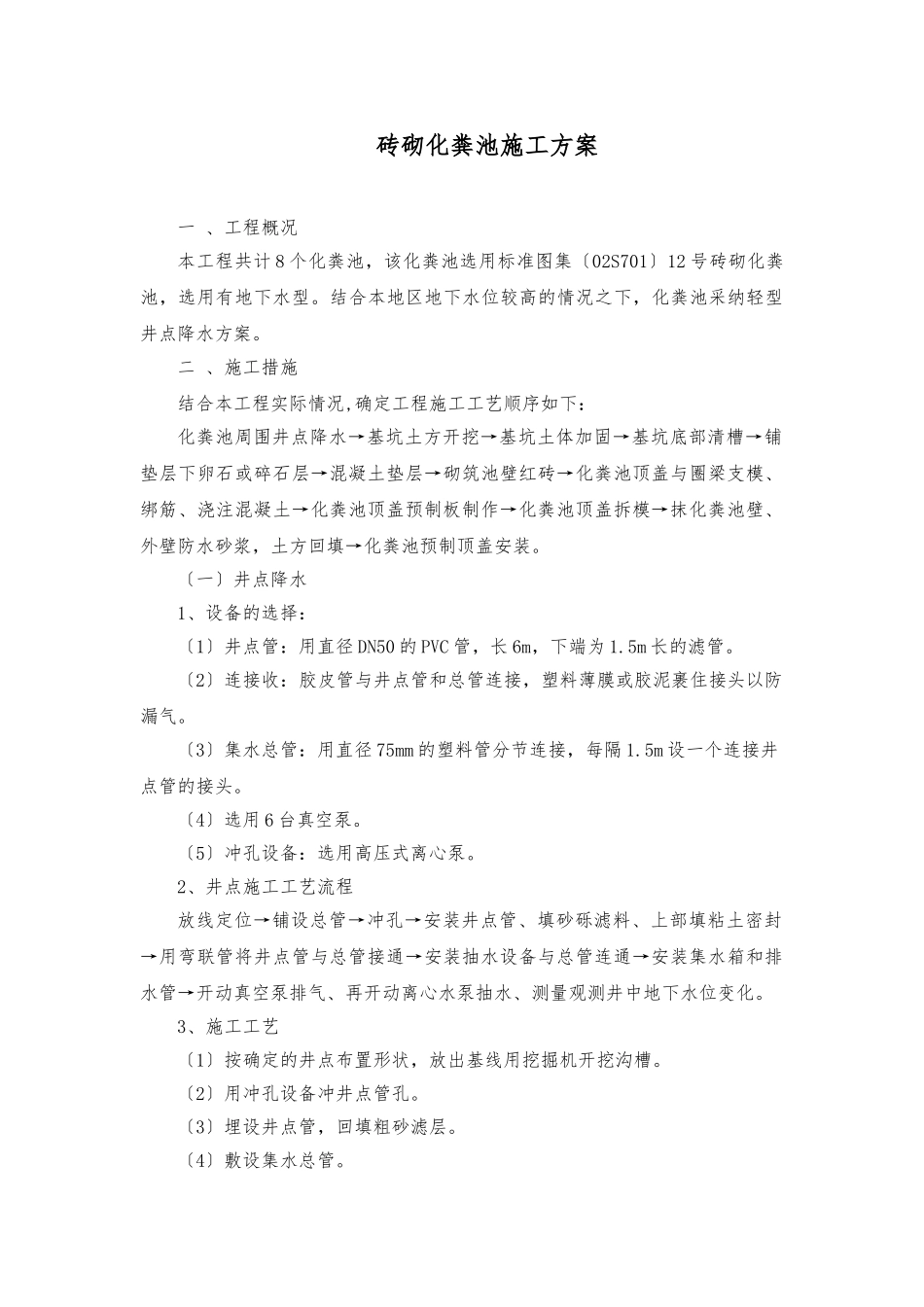

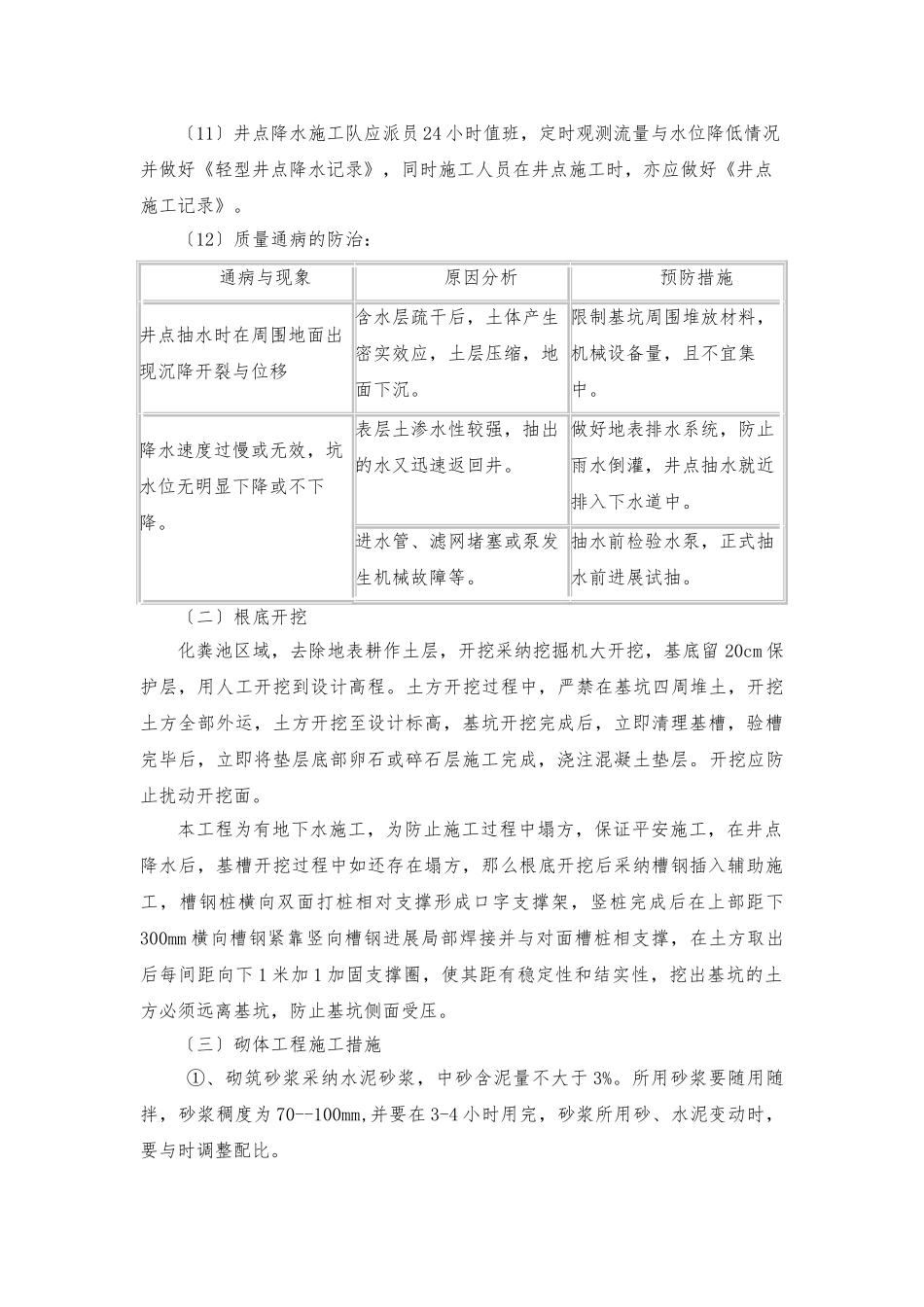

砖砌化粪池施工方案一 、工程概况本工程共计 8 个化粪池，该化粪池选用标准图集〔02S701〕12 号砖砌化粪池，选用有地下水型。结合本地区地下水位较高的情况之下，化粪池采纳轻型井点降水方案。二 、施工措施 结合本工程实际情况,确定工程施工工艺顺序如下：化粪池周围井点降水→基坑土方开挖→基坑土体加固→基坑底部清槽→铺垫层下卵石或碎石层→混凝土垫层→砌筑池壁红砖→化粪池顶盖与圈梁支模、绑筋、浇注混凝土→化粪池顶盖预制板制作→化粪池顶盖拆模→抹化粪池壁、外壁防水砂浆，土方回填→化粪池预制顶盖安装。〔一〕井点降水1、设备的选择：〔1〕井点管：用直径 DN50 的 PVC 管，长 6m，下端为 1.5m 长的滤管。〔2〕连接收：胶皮管与井点管和总管连接，塑料薄膜或胶泥裹住接头以防漏气。〔3〕集水总管：用直径 75mm 的塑料管分节连接，每隔 1.5m 设一个连接井点管的接头。〔4〕选用 6 台真空泵。〔5〕冲孔设备：选用高压式离心泵。2、井点施工工艺流程放线定位→铺设总管→冲孔→安装井点管、填砂砾滤料、上部填粘土密封→用弯联管将井点管与总管接通→安装抽水设备与总管连通→安装集水箱和排水管→开动真空泵排气、再开动离心水泵抽水、测量观测井中地下水位变化。3、施工工艺〔1〕按确定的井点布置形状，放出基线用挖掘机开挖沟槽。〔2〕用冲孔设备冲井点管孔。〔3〕埋设井点管，回填粗砂滤层。〔4〕敷设集水总管。〔5〕连接抽水设备，进展试抽。〔6〕检查是否有死管。〔7〕用机械拔除井点管。4、施工技术措施与质量保证措施〔1〕、为确保场地的大气降水不回灌到地表以下，在开场井点降水施工前，合理安排好场地表水的排水沟槽。〔2〕冲孔时，冲孔孔径不得大于 300mm，冲孔深度按施工方案比滤管低0.5m，且垂直水平管，井点管管距为１.５ m，冲孔冲到底标高后，再将冲水管上提 1.0m，再冲一遍后成孔〔扩大井点滤层用〕。〔3〕井点降水设备进场，在埋设井点管之前，必须逐根检查井点管与集水总管，发现损坏，立即更换，保证滤网完整无缺。井点管埋设之前，用布头或麻丝塞住管口，以免埋设时杂物掉入管。〔4〕井孔冲成后，应立即拔出冲管，插入井点管，并在井点管与孔壁之间填砂滤层，以防孔壁塌土。砂宜用粗砂。〔5〕每根井点管埋设后，应与时检验渗水性能。井点管与孔壁之间填砂滤料时，管口应有泥浆水冒出，或向管灌水时，能很快下渗方为合格。〔6〕布设集水总管之前，必须对集水总管进展清洗，并对其它部件进展...
