120吨汽车吊补充方案

120吨汽车吊补充方案_第1页
1/8
120吨汽车吊补充方案_第2页
2/8
120吨汽车吊补充方案_第3页
3/8

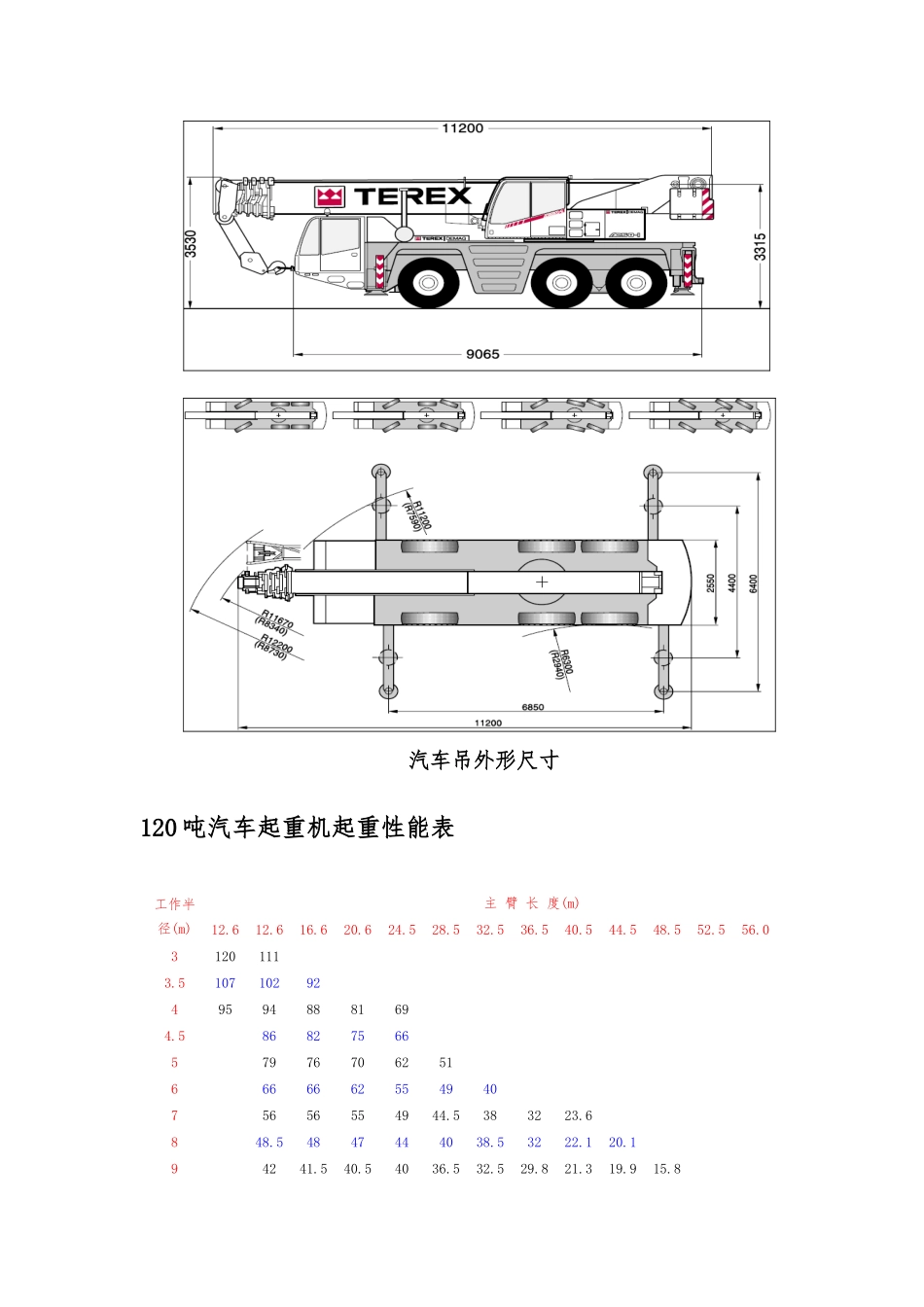

钢 结 构 安 装 工 程补充方案编制: 日期: 1、工程概况1.1 工程概况工程名称:新荟广场钢结构工程建设地点:上海市嘉定区宝安公路 3388 号建设规模及工程类别:本工程总建筑面积为 120303 平方米,其中 1#楼为钢结构和钢筋砼混合结构,地下两层,地上五层,屋面高度 28米,是一个集购物、休闲、娱乐于一体的商业综合体购物中心。1.2 编制依据a) 工程建设起重施工法律规范;b) 起重吊装安全操作规程;c) 设备吊装工程施工工艺标准;d) 汽车吊的吊车性能表;e) 公司有关吊车安全作业管理制度;f) 业主和现场监理工程师对吊装工程的各项具体要求。2、施工方案2.1 吊装机械选择本次吊装针对地下一层地板 10-13 轴、B-C 轴处四根型钢梁,根据构件分布情况、单根构件最大重量、及最不利吊装位置及汽车吊的站位情况选择吊装机械。构件最重最远编号-1F-L-1-1F-L-2重量(t)8.09t4.8t距离(m)2325吊车型号120 吨汽车吊120 吨汽车吊臂长(m)48.548.5起重能力(t)9.28.3120 吨汽车吊外形尺寸、技术参数如图所示。汽车吊外形尺寸120 吨汽车起重机起重性能表工作半径(m) 主 臂 长 度(m)12.612.616.620.624.528.532.536.540.544.548.552.556.031201113.510710292495948881694.58682756657976706251666666255494075656554944.5383223.6848.54847444038.53222.120.194241.540.54036.532.529.821.319.915.8103736.535.535.533.530.527.921.319.715.814.912.61229.12828.927.826.224.521.318.715.814.511.81424.822.723.522.522.521.618.916.81513.311.11618.319.418.41919.116.915.113.612.210.31815.815.815.216.816.31513.512.311.19.62013.213.814.114.213.412.211.110.28.92211.512.412.212.111.710.910.19.48.32410.710.510.4109.99.28.67.7269.39.298.58.68.387.228887.37.47.67.46.73077.26.56.36.56.96.332 6.365.666.15.8345.55.65.25.65.35.2365.14.85.14.54.5384.74.54.443.9404.243.53.7423.93.63.23.5443.22.82.7462.62.42.74822501.71.7521.4541.2吊装平面示意图吊装剖面图如图所示,施工时汽车吊大臂不会卡杆。如上工况表格:48.5m主臂时吊装距离 26m 时起重能力为 8.3 吨,满足最远不利工况的 L-2吊装条件。吊装距离 24m 时起重能力为 9.2 吨,满足最重不利工况L-1 的吊装条件。得出满足所有构件安装需求。2.2.1 吊装前准备工作1、对本工程的图纸进行认真阅读,熟悉业主及设计要求。2、根据本工程的工...
