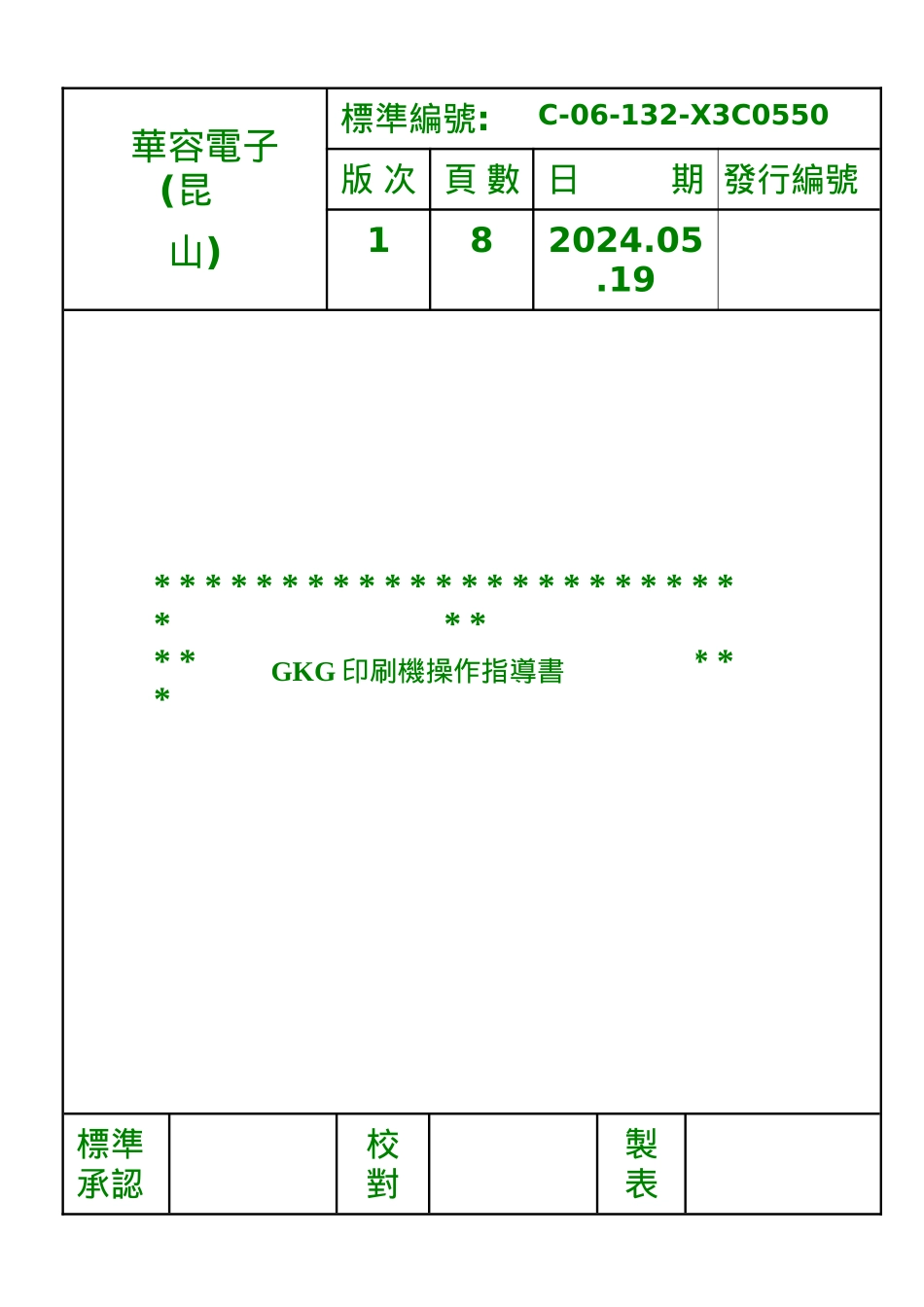

132GKG印刷机操作作业指导书

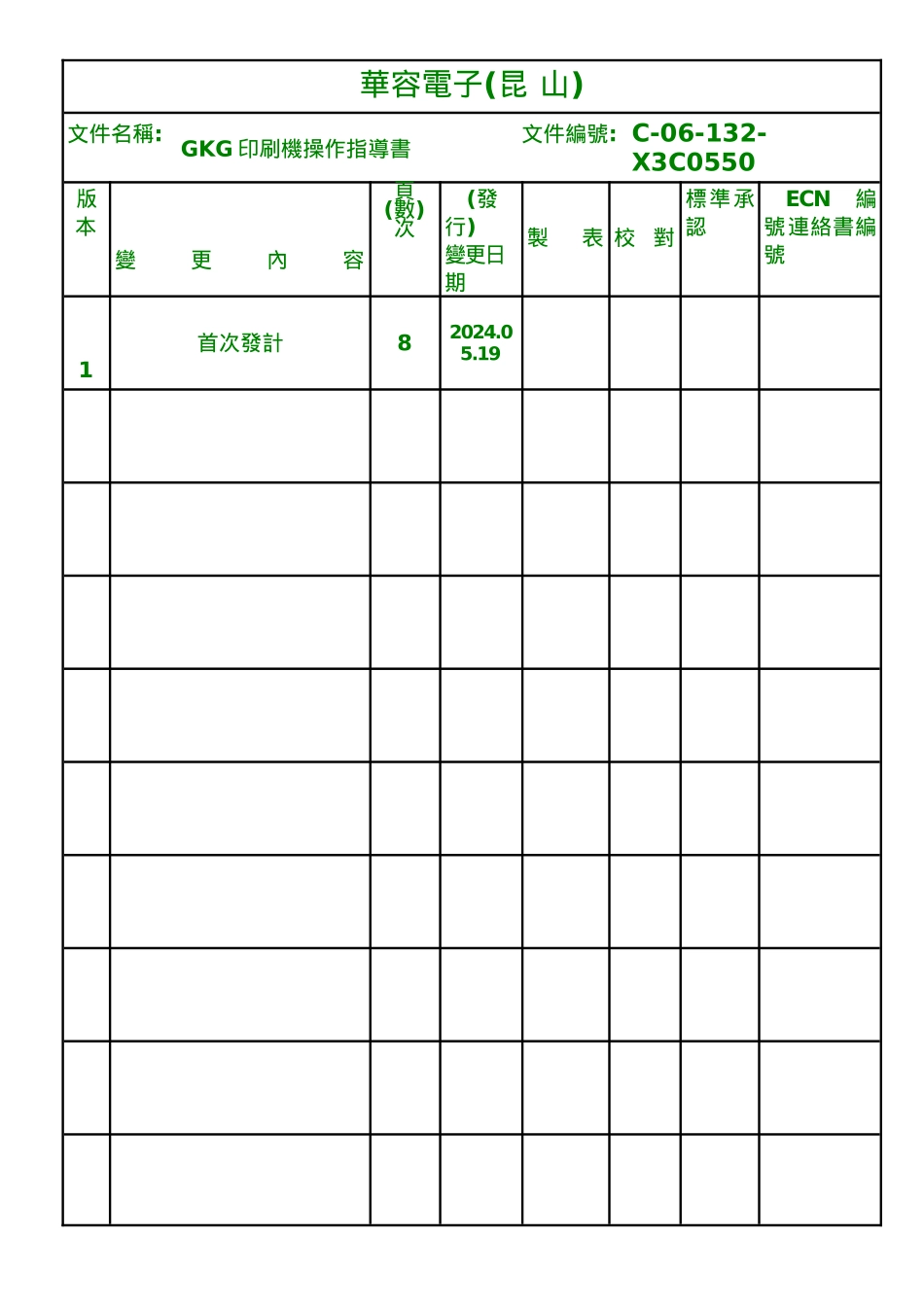

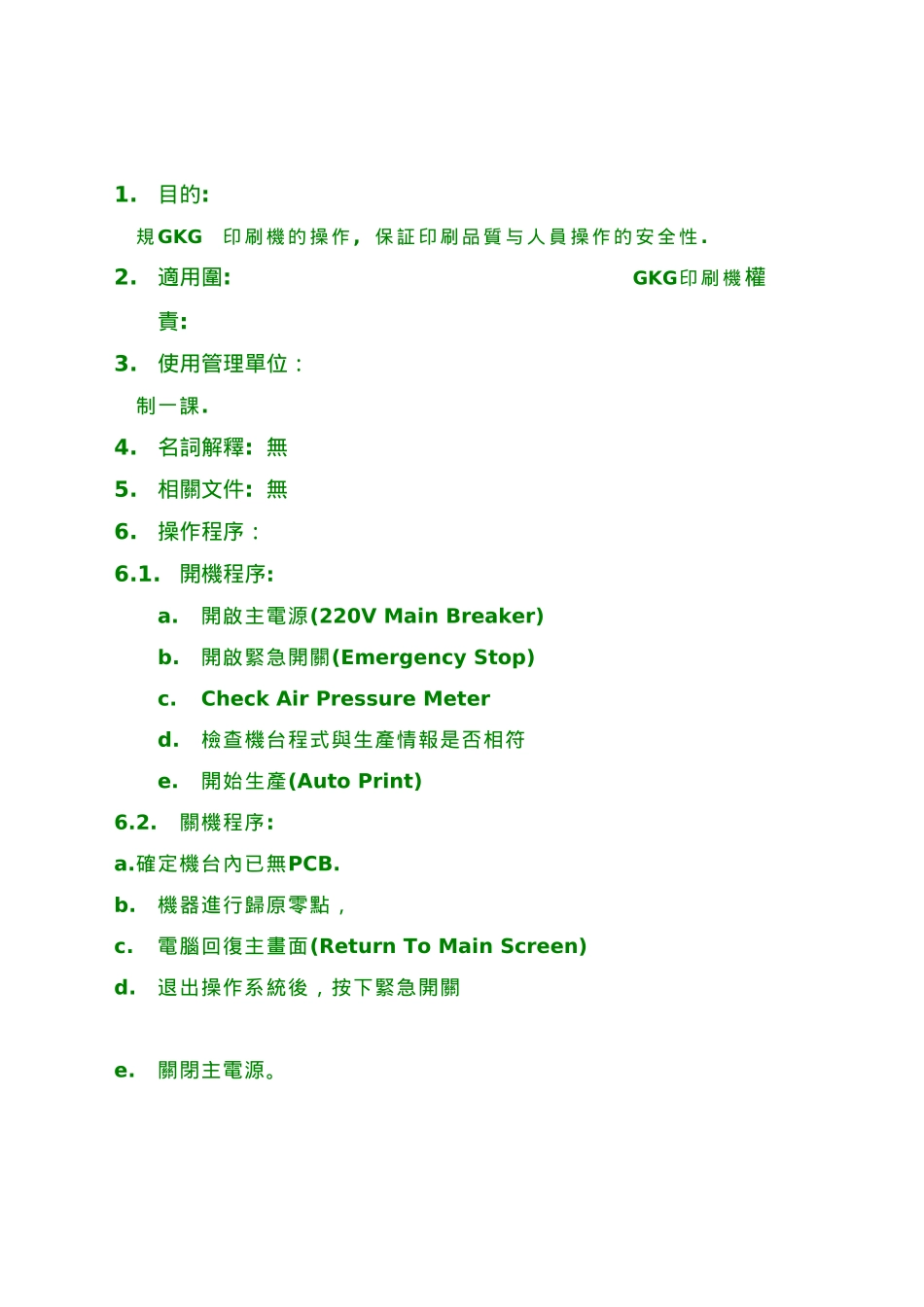

華容電子(昆山)標準編號:C-06-132-X3C0550版 次 頁 數 日期 發行編號182024.05.19標準承認校對製表* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * GKG 印刷機操作指導書華容電子( 昆 山)文件名稱:GKG 印刷機操作指導書文件編號: C-06-132-X3C0550版本變更內容頁(數)次(發行)變更日期製表 校對標準承認ECN編號連絡書編號1首次發計82024.05.191.目的: 規 GKG印 刷 機 的 操 作 , 保 証 印 刷 品 質 与 人 員 操 作 的 安 全 性 .2.適用圍: GKG印 刷 機權責:3.使用管理單位：制一課. 4.名詞解釋: 無5.相關文件: 無6.操作程序：6.1. 開機程序:a.開啟主電源(220V Main Breaker)b.開啟緊急開關(Emergency Stop)c.Check Air Pressure Meterd.檢查機台程式與生產情報是否相符e.開始生產(Auto Print)6.2. 關機程序:a.確定機台內已無PCB.b.機器進行歸原零點，c. 電腦回復主畫面(Return To Main Screen)d. 退出操作系統後，按下緊急開關e. 關閉主電源。6.3.換線操作：a ．打開文件目錄，依生產情報選擇相應的機種程式。( 如圖一) ( 圖一)b ．程式選擇OK 後，點擊窗口左上角設置鍵進行印刷參數設置操作。進入設置窗口後，檢查程式數據設定是否正確。( 如圖二) ( 圖二)c ．數據確認OK 後，點擊下一步，進入印刷速度和方式設定窗口。點擊下一步進行軌道寬度調節。( 如圖三) (圖三)d ．軌道調整OK 後，進入機構手動調整窗口，使用PCB自動定位功能，檢查PCB板停板位置，並依照印刷頂PIN 參照板進行頂PIN架設。( 如圖四)( 圖四)e ．頂PIN 架設OK 後，放入鋼板夾緊微調後，點擊下一步，進入MARK設置窗。( 如圖五)( 圖五)f ．依次對mark影響數據与坐標數據進行檢查。( 如圖六)( 圖六)g ．退出設置畫面，保存數據後，試印三片檢查ok後，方可開始生產。6.4 更換鋼板操作:a.將機器停止運作( 即STOP 狀態) 時b.進入機構手動調整窗口，點擊鋼板夾板鍵，取放鋼板。c. 使用時機1.更換生產機種,2. 鋼板張力低于標準要求。6.5: 更換刮刀操作:a.將機器停止運作( 即STOP 狀態)b.擰松刮刀固定螺絲，進行更換刮刀c.使用時機：1.更換機種時,2. 刮刀刀片有磨損時6.6. 更換清潔紙程序:a.將機器停止運作( 即STOP 狀態)b.進入機構手動調整窗口，點擊CCD回位鍵，打開後蓋門...
