15CrMo铬钼钢管道焊接与热处理工程施工组织设计方案

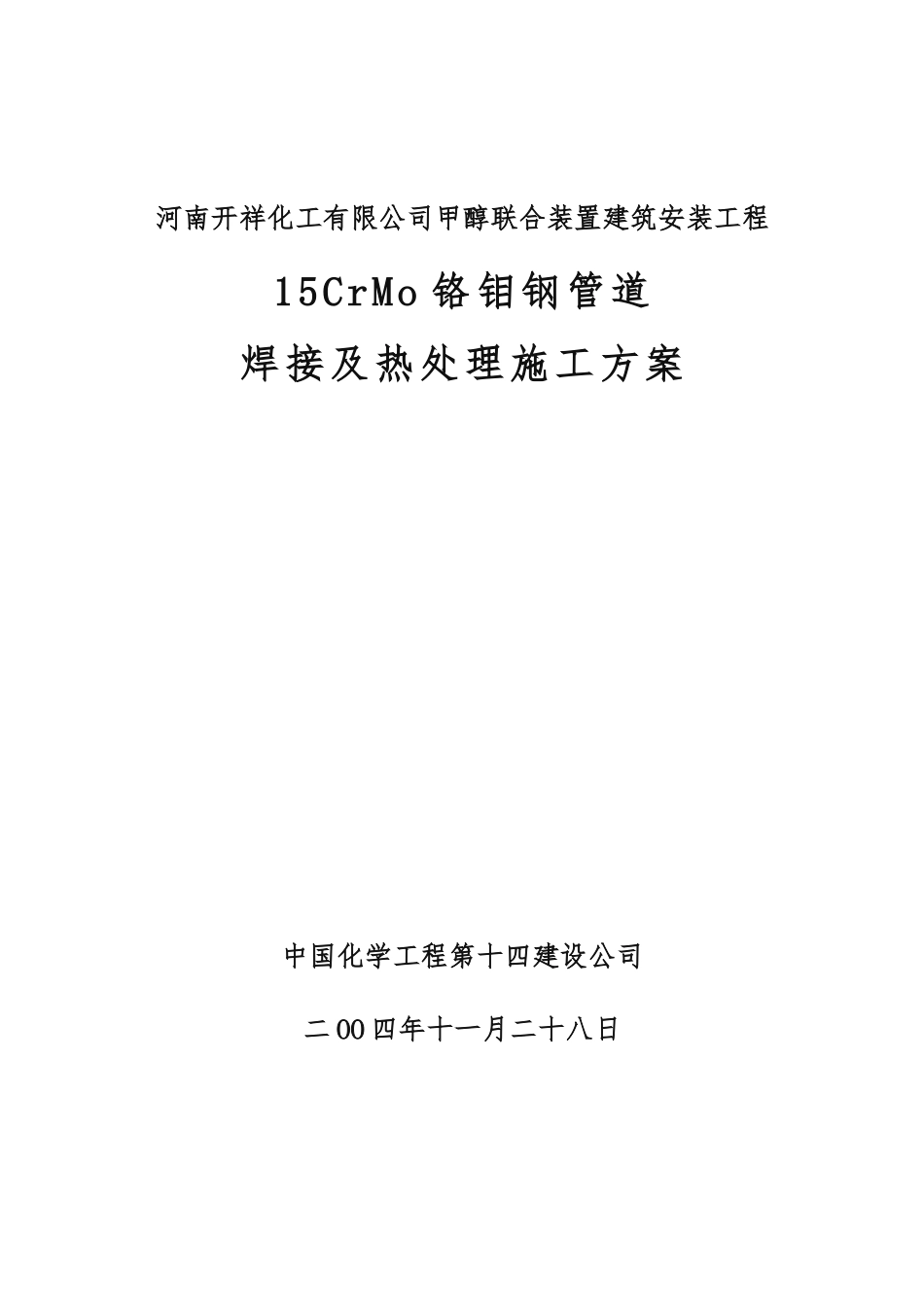

河南开祥化工有限公司甲醇联合装置建筑安装工程15CrMo 铬钼钢管道焊接及热处理施工方案中国化学工程第十四建设公司二 OO 四年十一月二十八日目 录1、工程概况……………………………………………………………2、编制依据……………………………………………………………3、15CrMo 耐热钢管道焊接性分析…………………………………4、焊接人员和焊接设备要求…………………………………………5、焊工代号、焊接材料管理…………………………………………6、焊接准备……………………………………………………………7、焊接及热处理施工程序……………………………………………8、焊接及热处理工艺…………………………………………………9、焊接检查……………………………………………………………10、焊接和热处理防护措施…………………………………………11、质量保证措施……………………………………………………12、安全保证措施……………………………………………………1、 工程概况20 万吨/年甲醇联合装置部分工艺管道采纳了 15CrMo 耐热钢材质，15CrMo 管道可焊性较差，需焊前预热，焊后要求进行热处理。15CrMo 管道的焊接是本装置焊接施工的难点这一。施工时必须由具备 15CrMo 管道焊接资格和经验的优秀焊工施焊。焊前要求进行焊接工艺评定、焊工考试和编制出合理的焊接工艺措施。2、 编制依据2.1《现场设备、工业金属管道焊接工程施工及验收法律规范》（GB50236-98）2.2 《钢制压力容器焊接工艺评定》（JB4708-2000）；2.3《石油化工工程铬钼耐钢管道焊接技术规程》（SHJ520-91）；2.4 我公司承建的多套炼油、石化、化肥和甲醇装置《焊接方案》及施工经验；2.5 我公司《焊接工艺评定汇编》。3、 15CrMo 耐热钢管道焊接性分析3.1 15CrMo 属低合金珠光体耐热钢，具有良好的金属抗氧化性、热强性和抗氢蚀性能。该钢种经正火加回火或高温回火后的显微组织是铁素体加珠光体。但在焊接状态下，焊接头内往往出现贝氏体和 FeC，这对耐氢蚀性能和耐高温性能是不利的。特别是贝氏体，它是合金元素和残余奥氏体的偏转造成的。具有高的含碳量和显微硬度，需要通过回火来消除。因此要求焊接必须预热，焊后进行热处理。预热温度150~200℃，焊后热处理温度 380~720℃。15CrMo 有一定过热倾向，焊接过程中严重过热时，焊接接头内会出现网状铁素体和粗大魏氏组织，使接头脆化。因此焊接过程中应控制焊接热输入（包括预热温度、...
