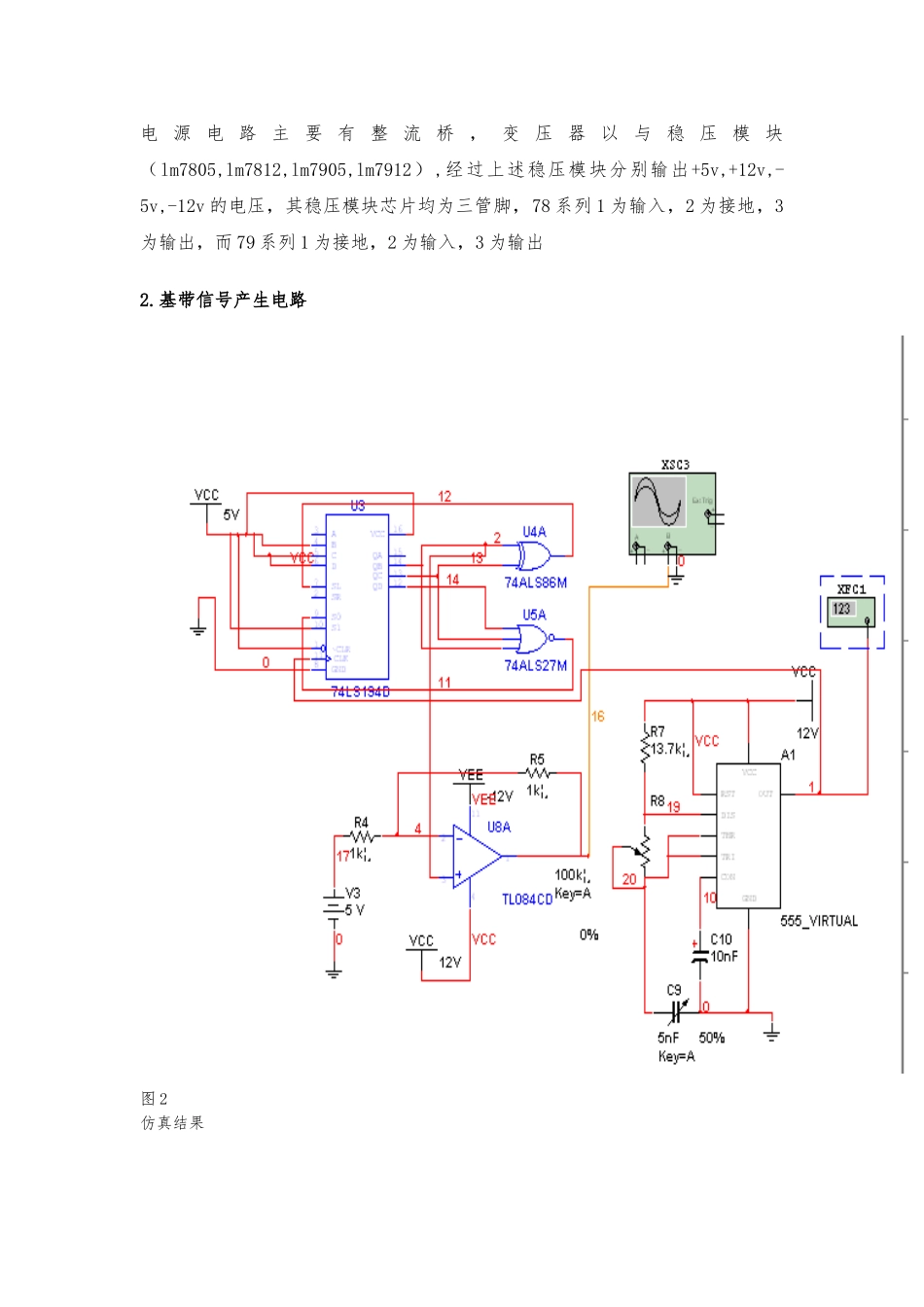

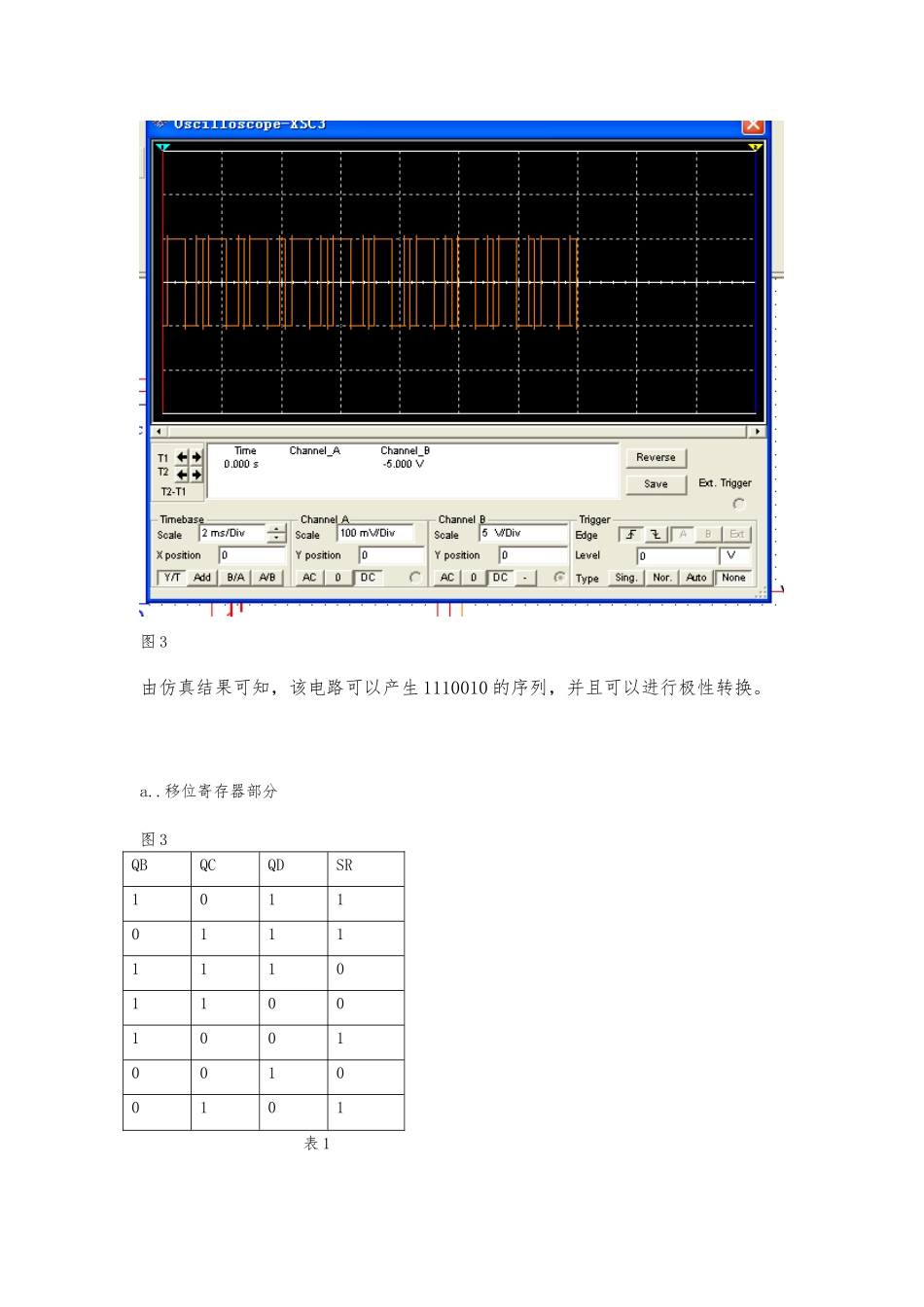

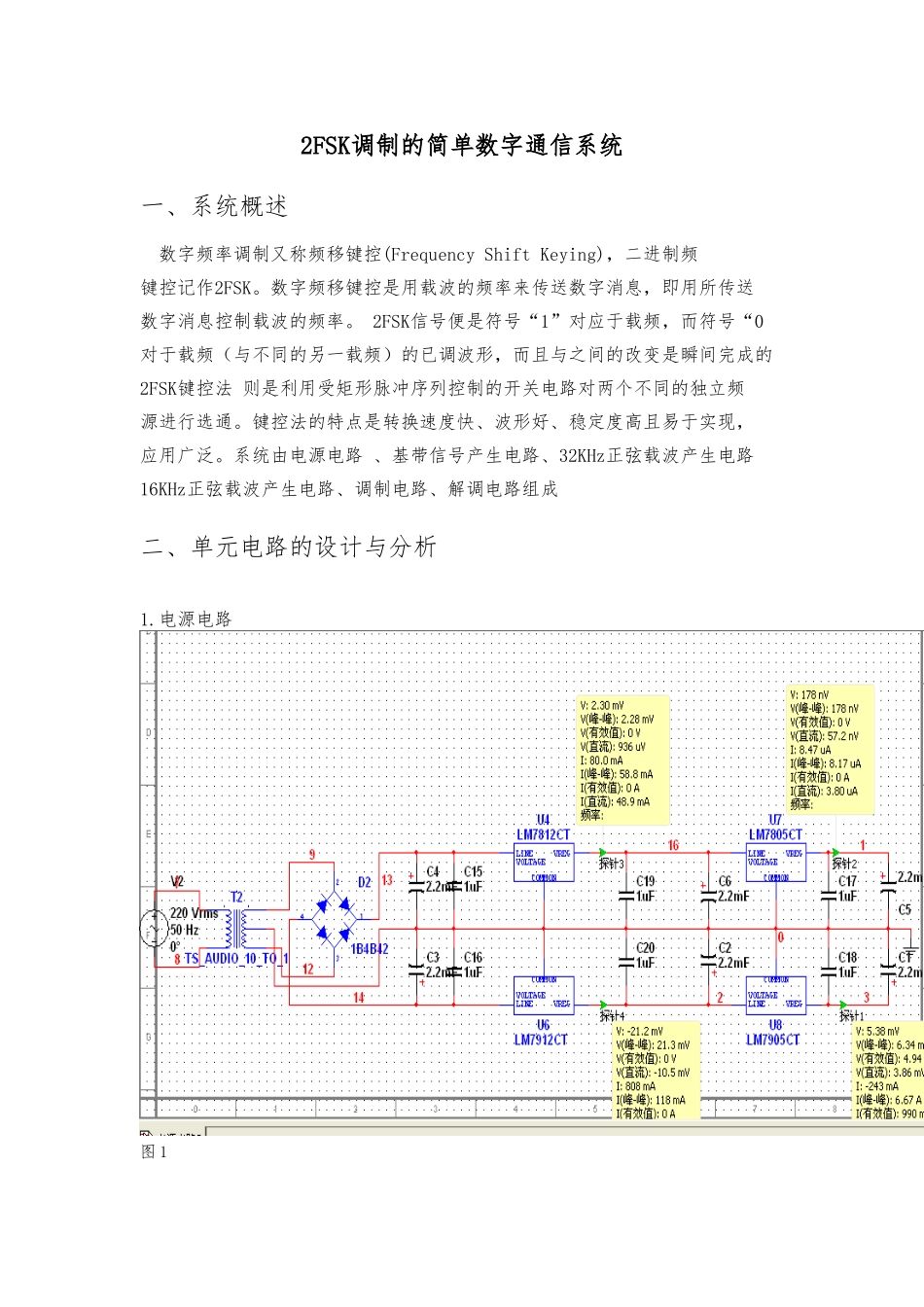

2FSK调制的简单数字通信系统一、系统概述 数字频率调制又称频移键控(Frequency Shift Keying),二进制频键控记作2FSK。数字频移键控是用载波的频率来传送数字消息,即用所传送数字消息控制载波的频率。 2FSK信号便是符号“1”对应于载频,而符号“0对于载频(与不同的另一载频)的已调波形,而且与之间的改变是瞬间完成的2FSK键控法 则是利用受矩形脉冲序列控制的开关电路对两个不同的独立频源进行选通。键控法的特点是转换速度快、波形好、稳定度高且易于实现,应用广泛。系统由电源电路 、基带信号产生电路、32KHz正弦载波产生电路16KHz正弦载波产生电路、调制电路、解调电路组成二、单元电路的设计与分析1.电源电路图 1电 源 电 路 主 要 有 整 流 桥 , 变 压 器 以 与 稳 压 模 块(lm7805,lm7812,lm7905,lm7912),经过上述稳压模块分别输出+5v,+12v,-5v,-12v 的电压,其稳压模块芯片均为三管脚,78 系列 1 为输入,2 为接地,3为输出,而 79 系列 1 为接地,2 为输入,3 为输出2.基带信号产生电路图 2仿真结果图 3由仿真结果可知,该电路可以产生 1110010 的序列,并且可以进行极性转换。a..移位寄存器部分图 3QBQCQDSR1011011111101100100100100101表 1反馈系数为,为了让该电路自启动,对逻辑表达式进行了修改,使电路能够自启动。b..由 555 产生时钟信号部分图 4 由 555 定时器组成的多谐振荡器利用 555 与外围元件构成多谐振荡器,来产生方波的原理。用 555 定时器组成的多谐振荡器如图 3 所示。接通电源后,电容 C2被充电,当电容 C2上端电压 Vc 升到 2Vcc/3 时使 555 第 3 脚 V0为低电平,同时 555 放电三极管 T 导通,此时电容 C2通过 R3、Rp 放电,Vc 下降。当 Vc 下降到 Vcc/3 时,V0翻转为高电平。电容器 C2放电所需的时间为tpL= ( R3 +Rp) C2ln2 (3-1) 当放电结束时,T 截止,Vcc 将通过 R1、R3、Rp 向电容器 C2 充电,Vc 由 Vcc/3 上升到 2Vcc/3 所需的时间为tpH= (R1+R3+ Rp) C2ln2=0.7( R1+R3+ Rp) C2 (3-2) 当 Vc 上升到 2Vcc/3 时,电路又翻转为低电平。如此周而复始,于是,在电路的输出端就得到一个周期性的矩形波。电路的工作波形如图 4,其震荡频率为f=1/(tpL+tpH)=1.43/(R1+2R3+2Rp) C2 (3-3) 图 5 由 555 定时器组成的多谐振荡器工作波形(3)极性转换电路从 555 输出的是幅度为 5V 的方波...
