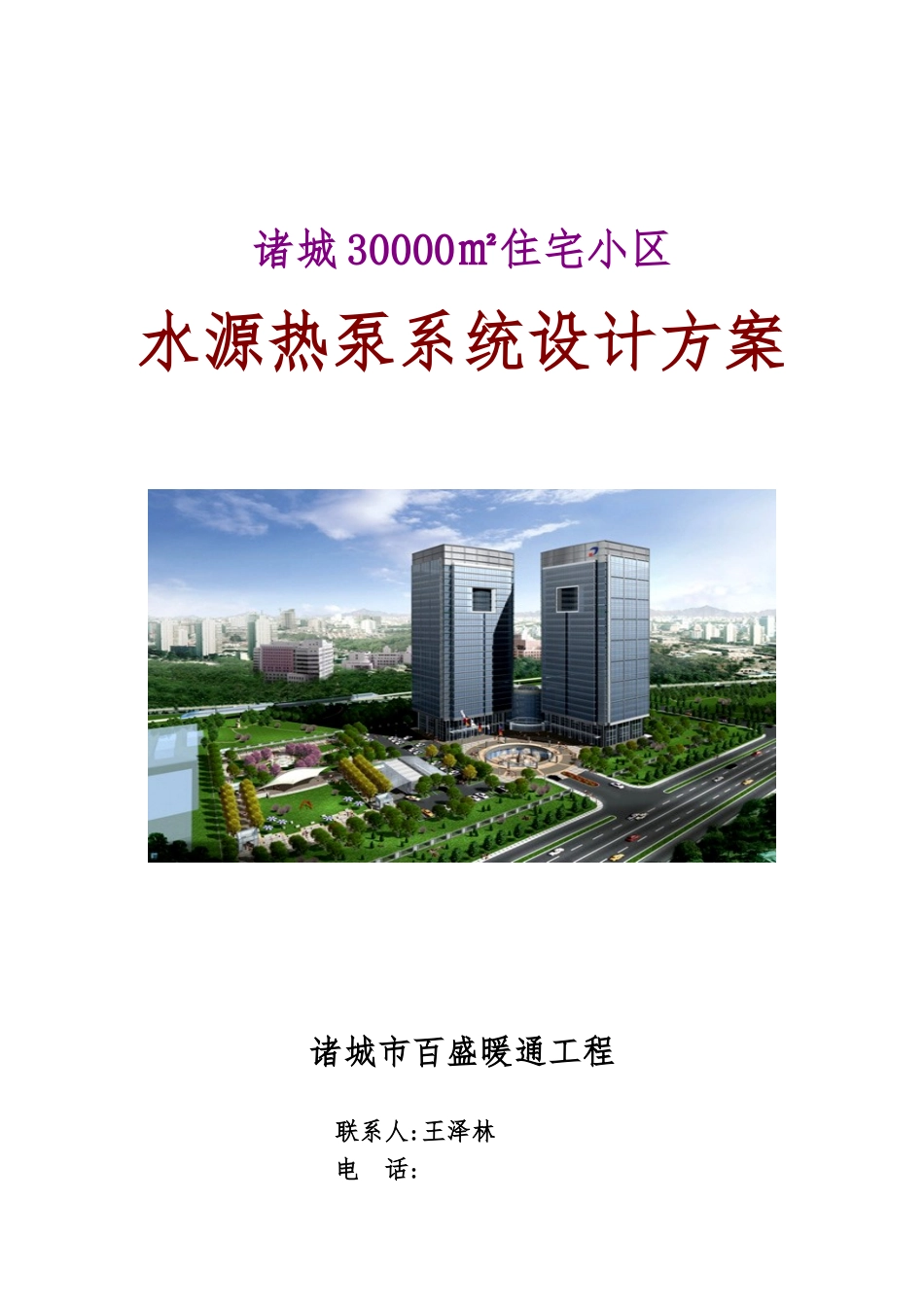

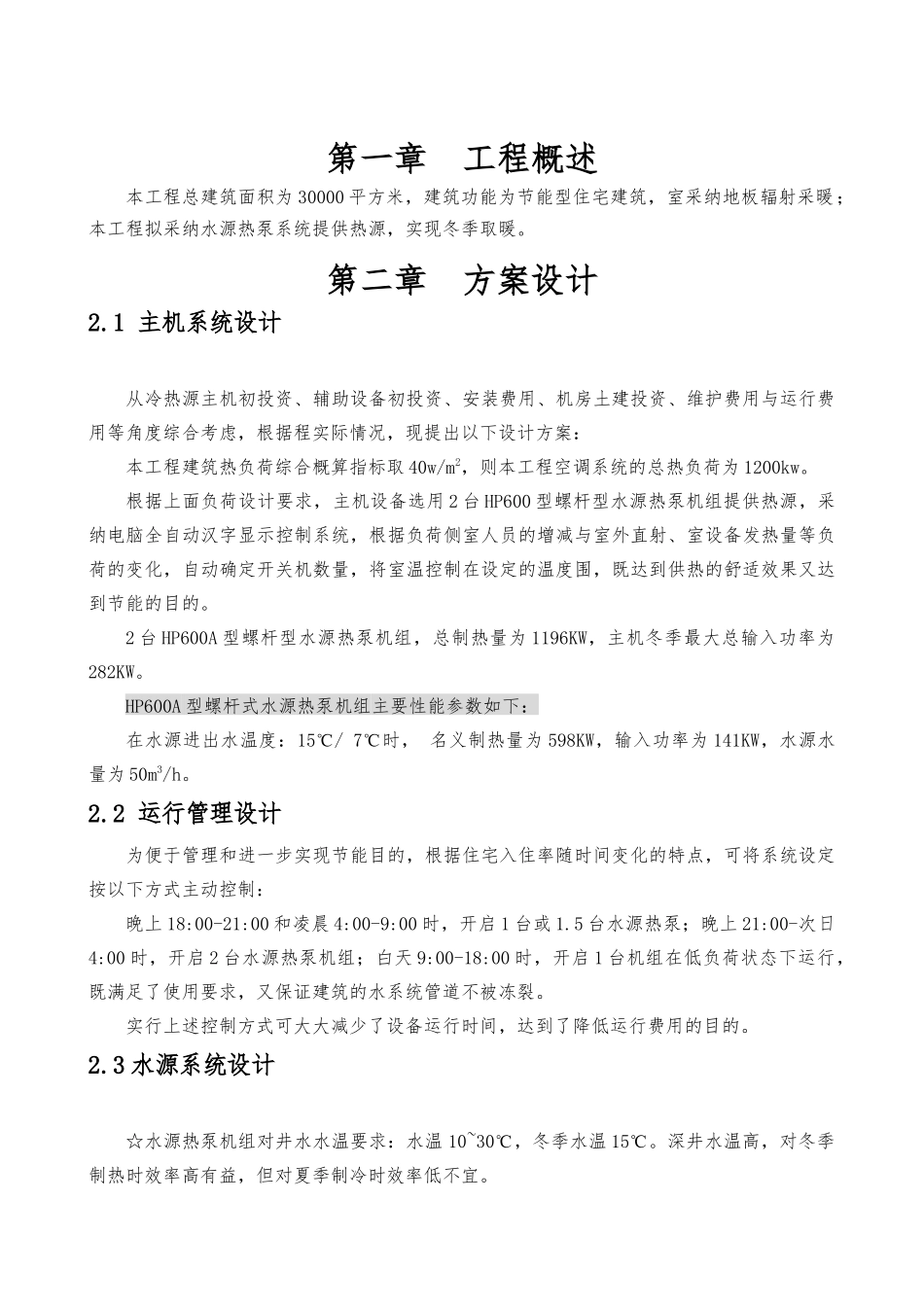

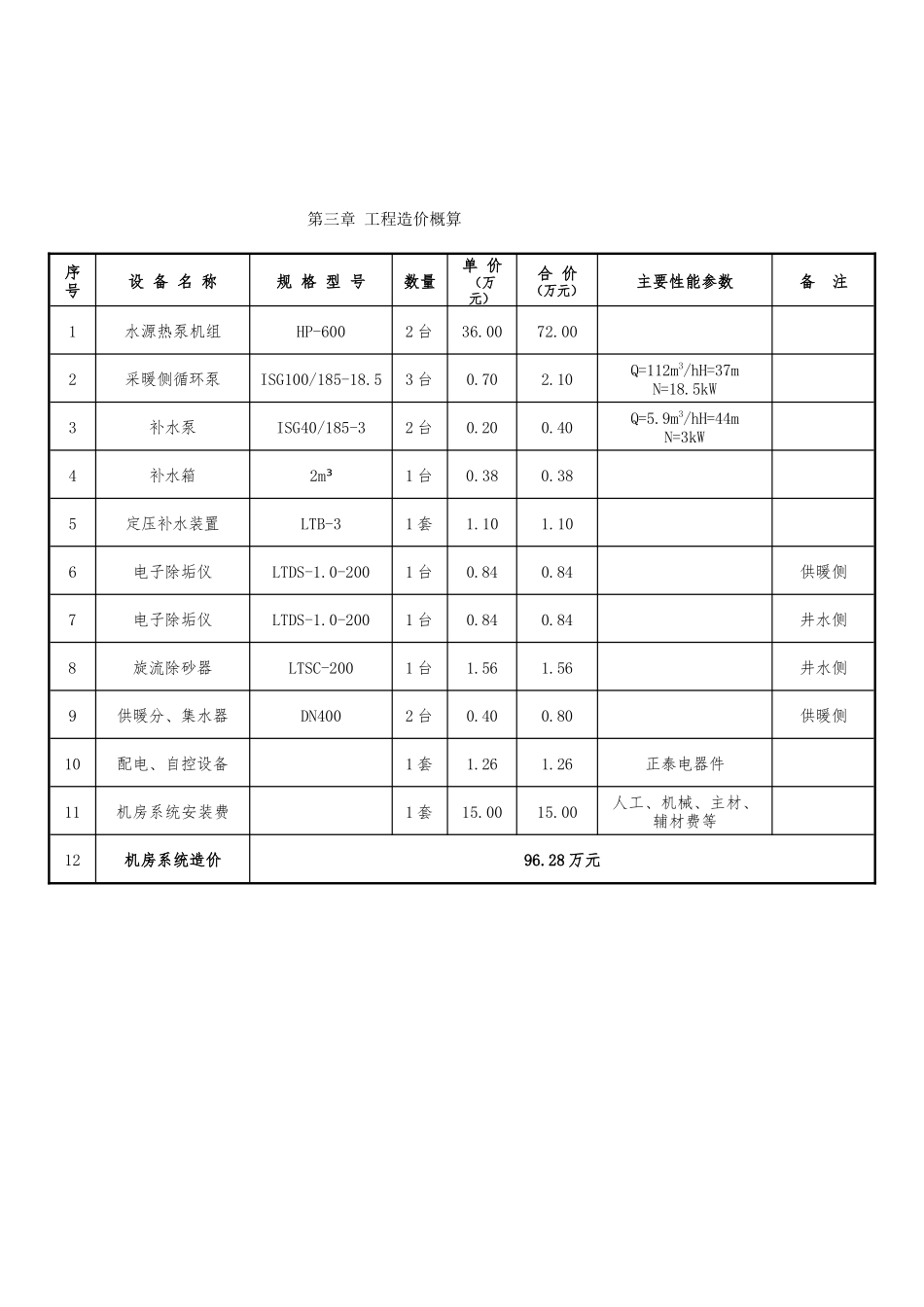

诸城 30000㎡住宅小区水源热泵系统设计方案诸城市百盛暖通工程联系人:王泽林电 话:第一章 工程概述本工程总建筑面积为 30000 平方米，建筑功能为节能型住宅建筑，室采纳地板辐射采暖；本工程拟采纳水源热泵系统提供热源，实现冬季取暖。第二章 方案设计2.1 主机系统设计从冷热源主机初投资、辅助设备初投资、安装费用、机房土建投资、维护费用与运行费用等角度综合考虑，根据程实际情况，现提出以下设计方案：本工程建筑热负荷综合概算指标取 40w/m2，则本工程空调系统的总热负荷为 1200kw。根据上面负荷设计要求，主机设备选用 2 台 HP600 型螺杆型水源热泵机组提供热源，采纳电脑全自动汉字显示控制系统，根据负荷侧室人员的增减与室外直射、室设备发热量等负荷的变化，自动确定开关机数量，将室温控制在设定的温度围，既达到供热的舒适效果又达到节能的目的。2 台 HP600A 型螺杆型水源热泵机组，总制热量为 1196KW，主机冬季最大总输入功率为282KW。HP600A 型螺杆式水源热泵机组主要性能参数如下：在水源进出水温度：15℃/ 7℃时， 名义制热量为 598KW，输入功率为 141KW，水源水量为 50m3/h。2.2 运行管理设计为便于管理和进一步实现节能目的，根据住宅入住率随时间变化的特点，可将系统设定按以下方式主动控制：晚上 18:00-21:00 和凌晨 4:00-9:00 时，开启 1 台或 1.5 台水源热泵；晚上 21:00-次日4:00 时，开启 2 台水源热泵机组；白天 9:00-18:00 时，开启 1 台机组在低负荷状态下运行，既满足了使用要求，又保证建筑的水系统管道不被冻裂。实行上述控制方式可大大减少了设备运行时间，达到了降低运行费用的目的。2.3 水源系统设计☆水源热泵机组对井水水温要求：水温 10~30℃，冬季水温 15℃。深井水温高，对冬季制热时效率高有益，但对夏季制冷时效率低不宜。第三章 工程造价概算序号设 备 名 称规 格 型 号数量单 价（万元）合 价（万元）主要性能参数备 注1水源热泵机组HP-6002 台36.0072.002采暖侧循环泵ISG100/185-18.53 台0.702.10Q=112m3/hH=37mN=18.5kW3补水泵ISG40/185-32 台0.200.40Q=5.9m3/hH=44mN=3kW4补水箱2m³1 台0.380.385定压补水装置LTB-31 套1.101.106电子除垢仪LTDS-1.0-2001 台0.840.84供暖侧7电子除垢仪LTDS-1.0-2001 台0.840.84井水侧8旋流除砂器LTSC-2001 台1.561.56井水侧9供暖分、集水器DN4002 台0.400.80供暖侧10配电、自控设备1 套1.261.26...
