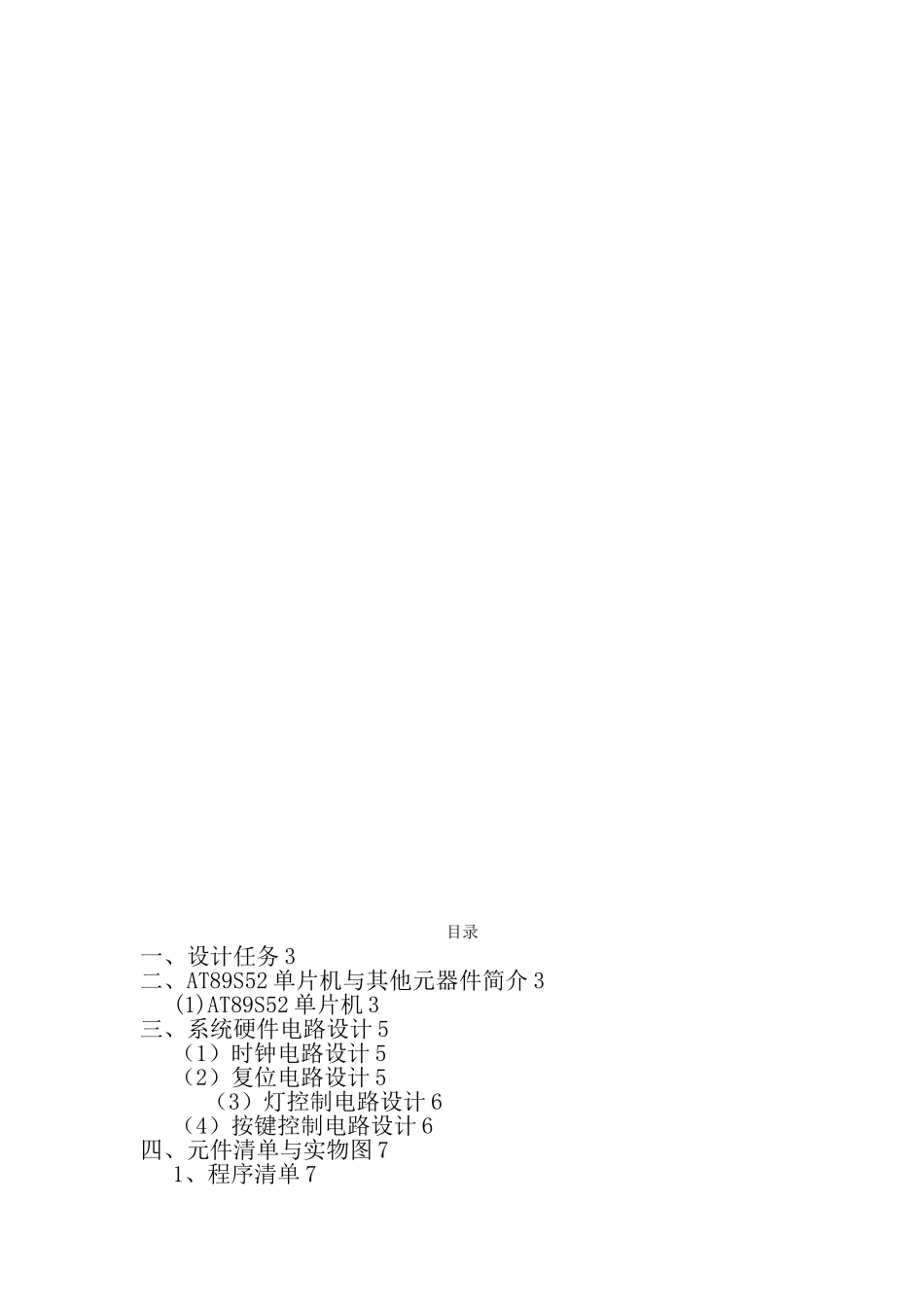

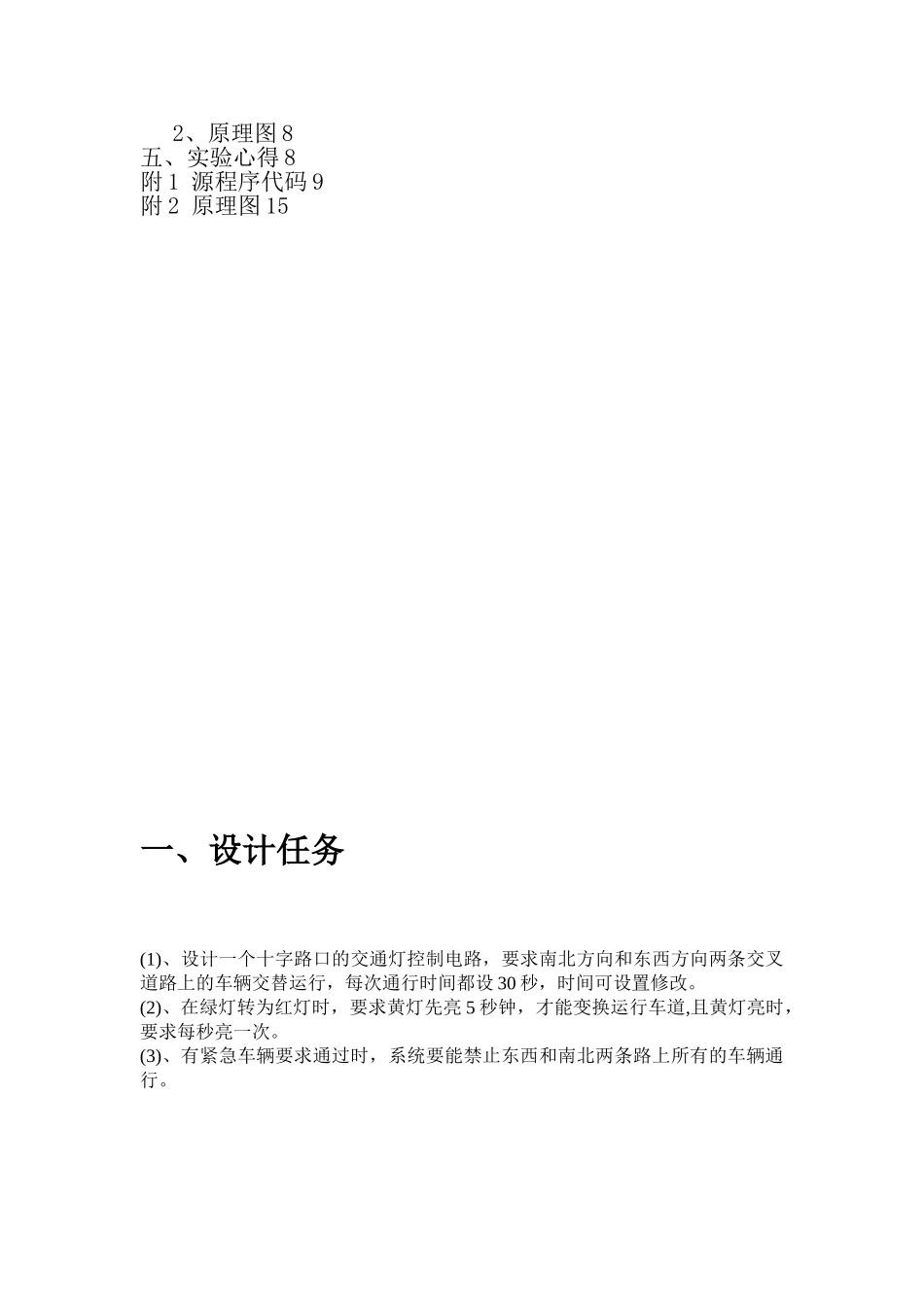

xxxxxxxxx基于 AT89S52 交通灯设计学 院： 电子信息工程 专业班级： xxxxxxxxxxxxxx 姓 名： xxxx 学 号：xxxxxxxxxxx 指导老师： xxxxxxxxxx 摘要交通灯在我们日常生活中随处可见，它在交通系统中处于至关重要的位置。交通灯的使用大大减少了交通繁忙路口的事故发生，给行人和车辆提供一个安全的交通环境，人们的生命和财产安全有了保障。本设计旨在模拟十字路口的交通灯，以 AT89S51 单片机为基础，结合按键和数码管等元器件设计出一个简单且完全的交通灯系统。关键词：交通灯 AT89S52 单片机目录一、设计任务 3二、AT89S52 单片机与其他元器件简介 3(1)AT89S52 单片机 3三、系统硬件电路设计 5（1）时钟电路设计 5（2）复位电路设计 5（3）灯控制电路设计 6（4）按键控制电路设计 6四、元件清单与实物图 71、程序清单 72、原理图 8五、实验心得 8附 1 源程序代码 9附 2 原理图 15一、设计任务(1)、设计一个十字路口的交通灯控制电路，要求南北方向和东西方向两条交叉道路上的车辆交替运行，每次通行时间都设 30 秒，时间可设置修改。(2)、在绿灯转为红灯时，要求黄灯先亮 5 秒钟，才能变换运行车道,且黄灯亮时，要求每秒亮一次。(3)、有紧急车辆要求通过时，系统要能禁止东西和南北两条路上所有的车辆通行。二、AT89S52 单片机与其他元器件简介(1)AT89S52 单片机AT89S52 是一种低功耗、高性能 CMOS8 位微控制器。片上Flash 允许程序存储器在系统可编程，亦适于常规编程器。在单芯片上，拥有灵巧的 8 位 CPU 和在系统可编程 Flash，使得 AT89S52为众多嵌入式控制应用系统提供高 灵 活 、 超 有 效 的 解 决 方 案 。AT89S52 具有以下标准功能：8K字节 Flash，256 字节 RAM，32位 I/O 口线，看门狗定时器，2 个数据指针，三个 16 位定时器/计数器，一个 6 位向量 2 级中断结构，全双工串行口，片晶振与时钟电路。空闲模式下，CPU 停止工作，允许 RAM、定时器计数器、串口、中断继续工作。鉴于以上的优点本系统采纳 AT89S52 作为主控芯片，实现对整个系统的控制。(2)芯片 74LS24574LS245 是我们常用的芯片，用来驱动 led或者其他的设备，它是 8 路同相三态双向总线收发器，可双向传输数据。当 19 脚 E 为 H 时，A、B为高阻。E 为 L 时，DIR 为 L 时，数据由 B 传向A；DIR 为 H 时，由 A 传向 B。(3)两位共阴数码管16 脚 和 11脚...
