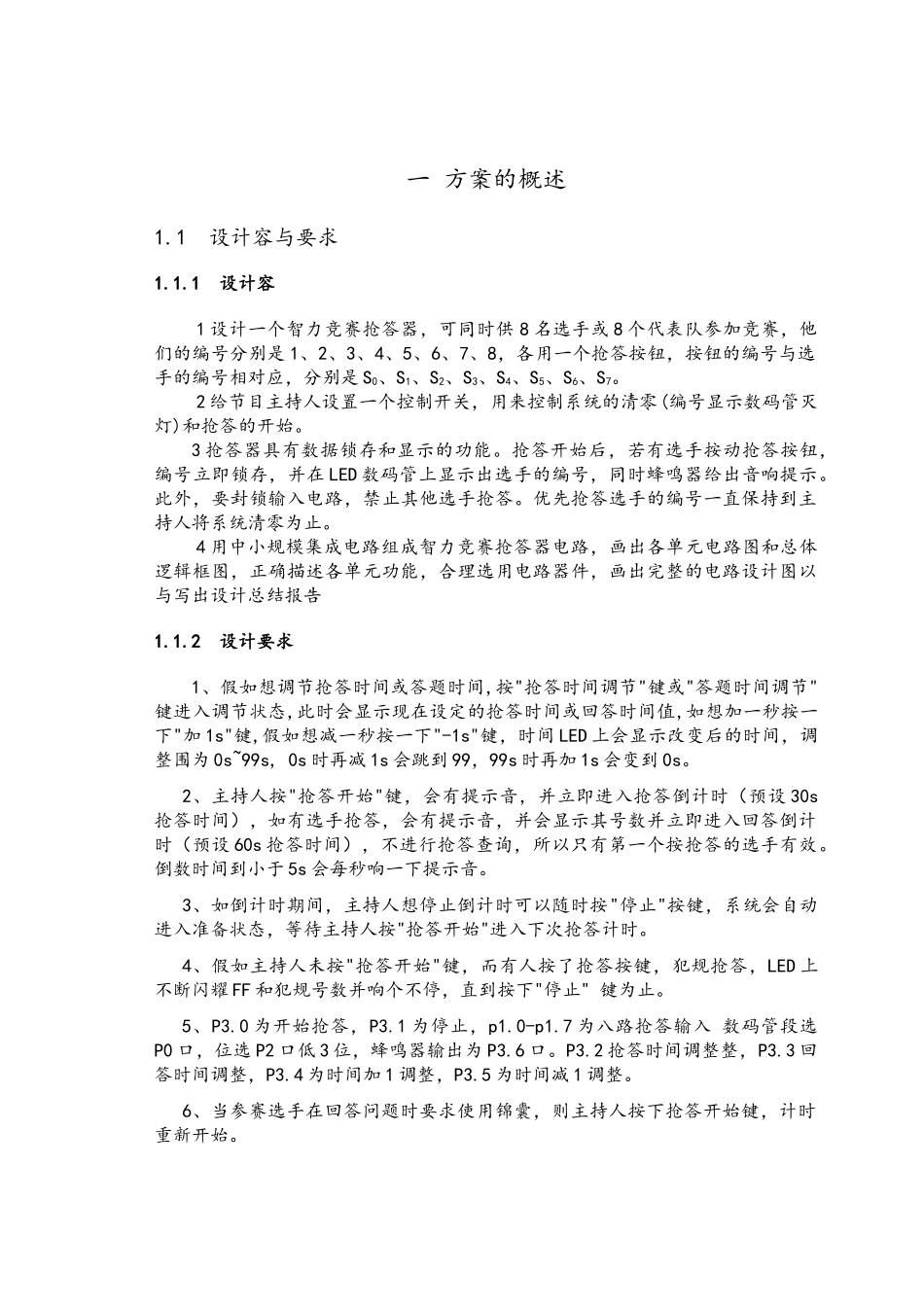

51 单片机八路抢答器计课程设计设计题目： 八路抢答器 学院系别： 电气工程学院 班级： 电气 1001 设计学生： xxxx 指导老师： xxx 设计时间：2 0 12 年 6 月 4 日 -6 月 10 日 摘 要抢答器是一种常见的电子产品，尤其是在各类智力竞猜中，为了实现选手的公平性，性能优良的抢答器往往更能得到各单位的青睐。这里通过两种设计方案的对比，最终选定了用单片机实现抢答器电路。由于单片机具有可编程定时器和中断设备，便于实现编程和时间的精确控制。所用方案电路结构简单，易于实现，它用 4 个七段数码管来显示，且具有简单精准的报警电路。所选方案的一个很重要的特点在于具有灵活性，主持人可以根据题目难易进行时间设定，这样进一步保证了公平性。由于它具有成本低廉，结构简单，且性能优良的诸多优点，必定会得到广泛的应用。关键词：抢答器 ，单片机 ，七段数码管，时间设定 目 录一方案的概述 11.1 设计容与要求 11.1.1 设计容 11.1.2 设计要求 11.2 设计方框图 21.3 抢答器的程序流程 3二抢答器单元设计与其说明 82.1 主要芯片的介绍 82.2 程序流程图 102.3 MAX7219122.3.1 MAX7219 引脚说明 122.3.2 基本的工作方法 132.3.3 MAX7219 初始化 142.3.4 部分程序功能介绍 142.4LCD 简介 162.4.1LCD 和 LED 的区别 162.4.3 显示电路设计和 LCD 的引脚功能说明 172.4.4 液晶显示模块 18三 抢答器电路原图与仿真 203.1 抢答器原理图 203.2 仿真软件介绍 213.3 仿真测试效果 22设计总结 25参考文献 26附录一 27附录二 38一 方案的概述1.1 设计容与要求1.1.1 设计容1 设计一个智力竞赛抢答器，可同时供 8 名选手或 8 个代表队参加竞赛，他们的编号分别是 1、2、3、4、5、6、7、8，各用一个抢答按钮，按钮的编号与选手的编号相对应，分别是 S0、S1、S2、S3、S4、S5、S6、S7。2 给节目主持人设置一个控制开关，用来控制系统的清零(编号显示数码管灭灯)和抢答的开始。3 抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在 LED 数码管上显示出选手的编号，同时蜂鸣器给出音响提示。此外，要封锁输入电路，禁止其他选手抢答。优先抢答选手的编号一直保持到主持人将系统清零为止。4 用中小规模集成电路组成智力竞赛抢答器电路，画出各单元电路图和总体逻辑框图，正确描述各单元功能，合理选用电路器件，画出完整的...
