51单片机控制的FM收音机

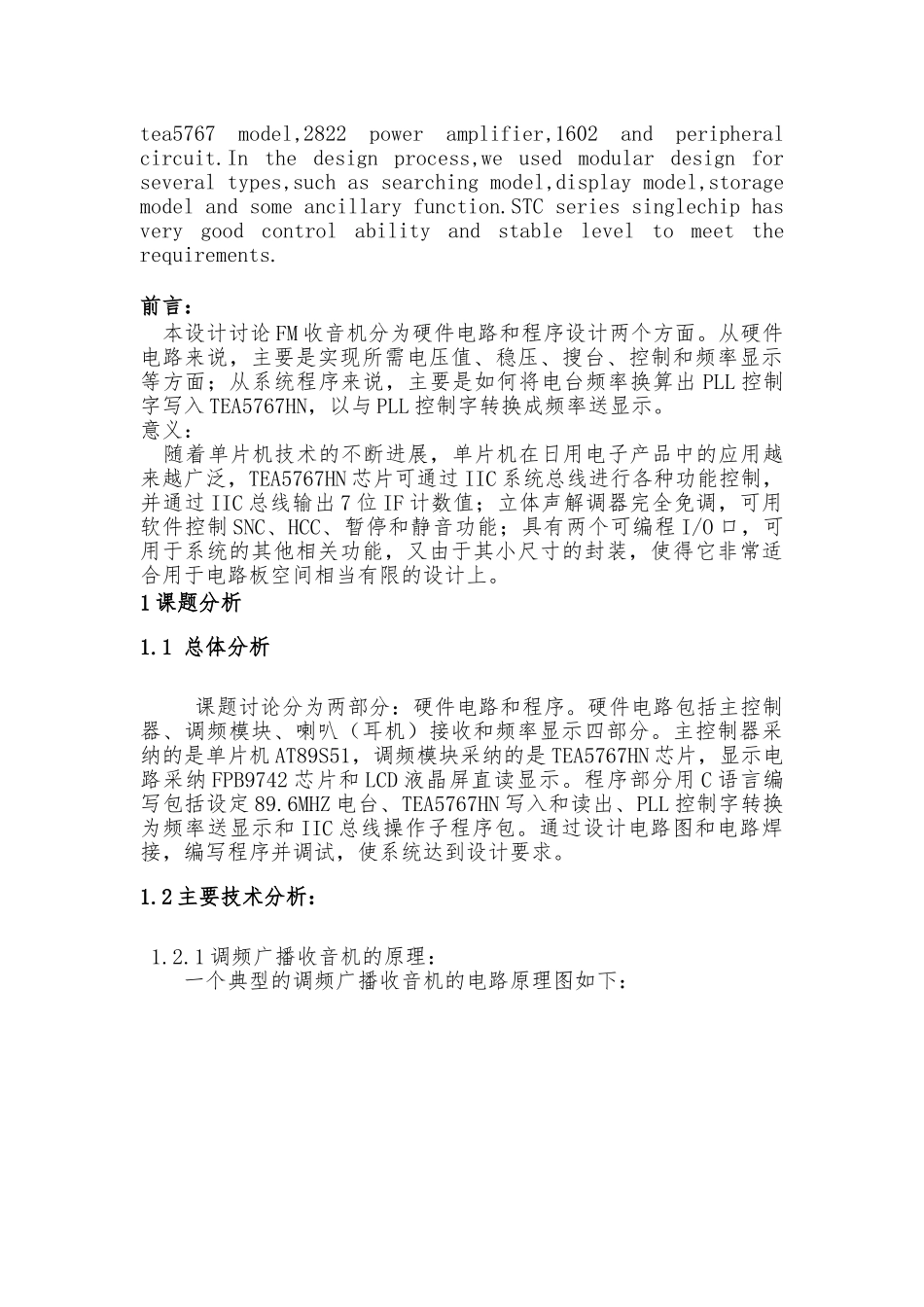

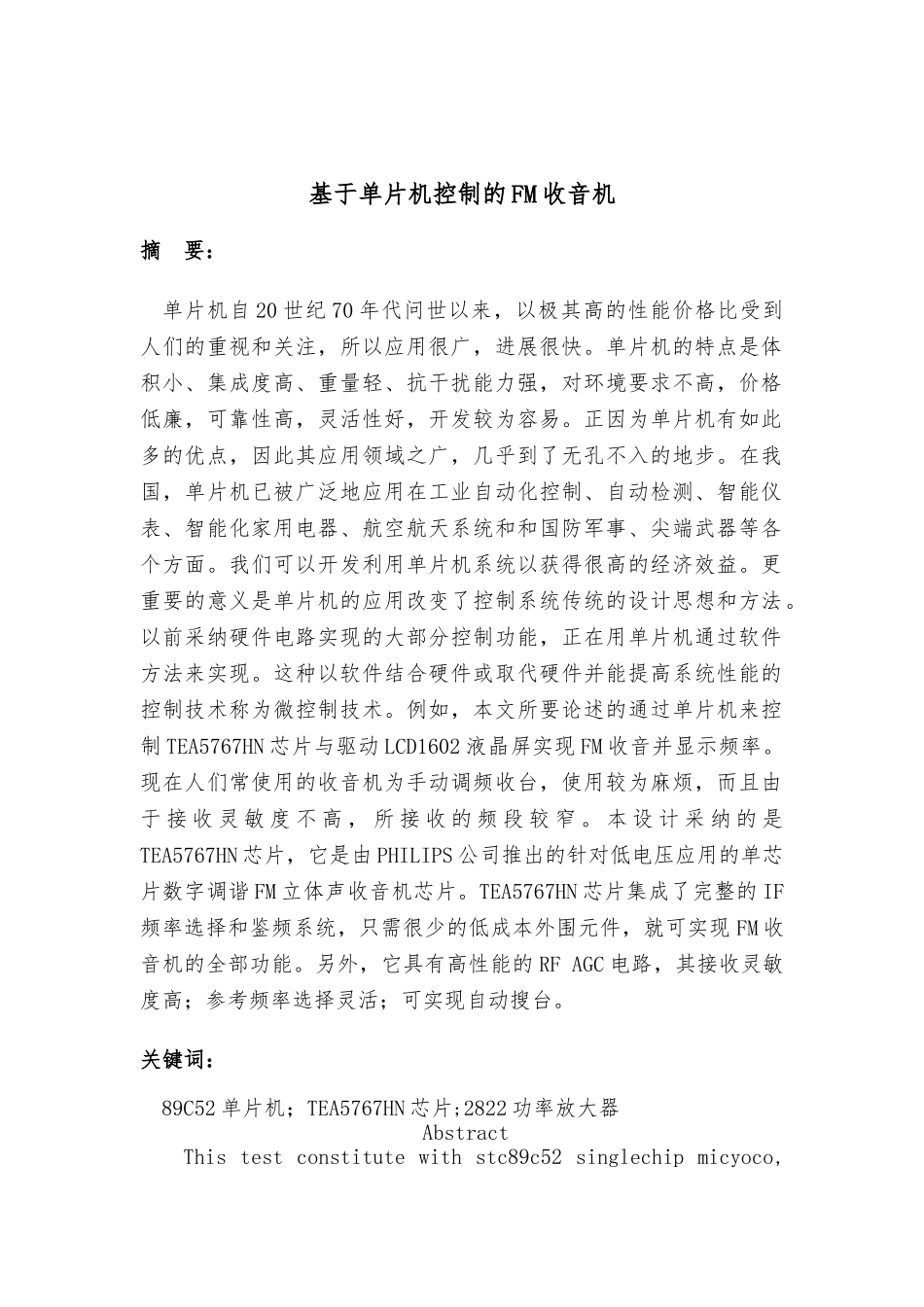

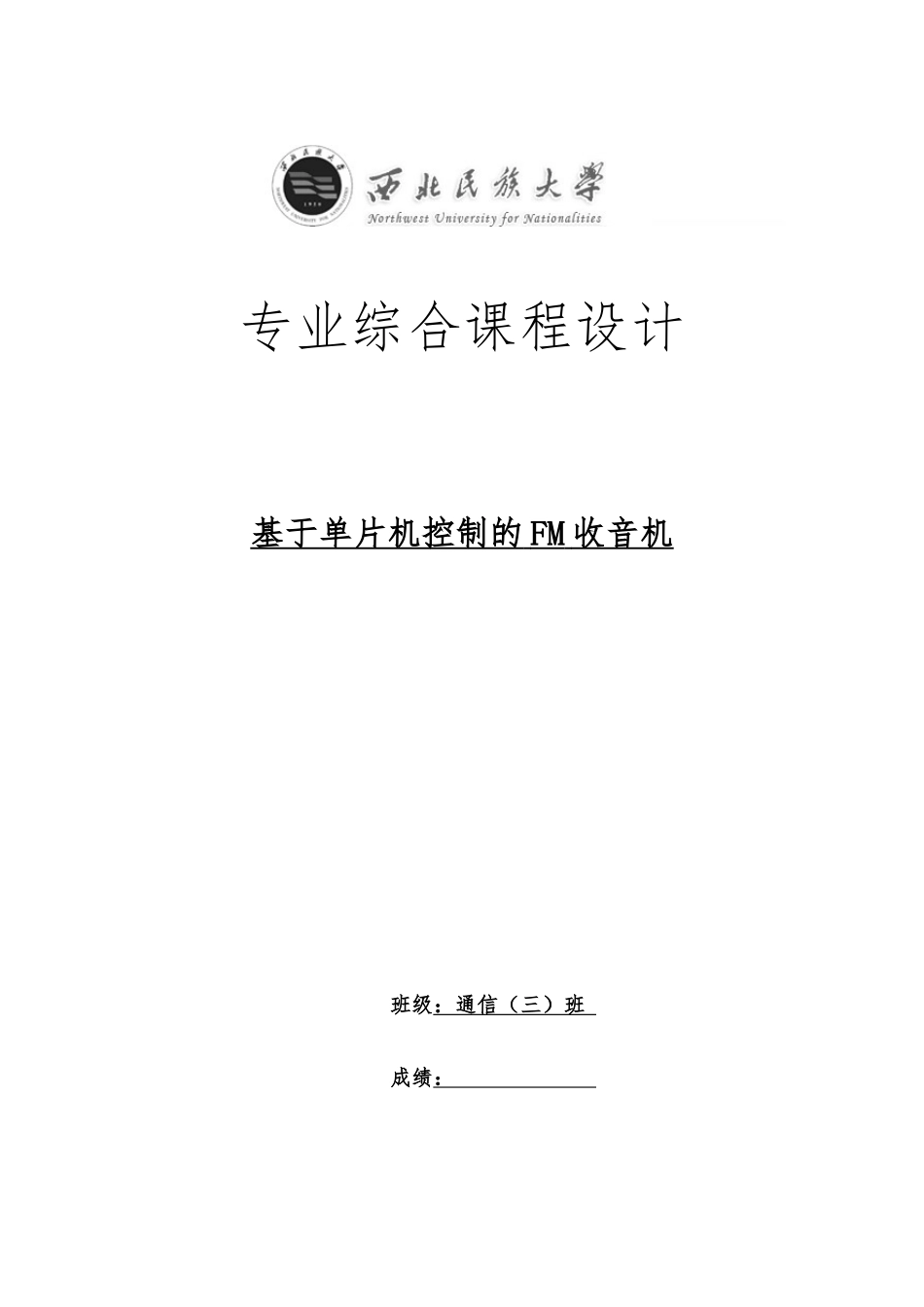

专业综合课程设计基于单片机控制的 FM 收音机 班级：通信（三）班 成绩： 基于单片机控制的 FM 收音机摘 要：单片机自 20 世纪 70 年代问世以来，以极其高的性能价格比受到人们的重视和关注，所以应用很广，进展很快。单片机的特点是体积小、集成度高、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。正因为单片机有如此多的优点，因此其应用领域之广，几乎到了无孔不入的地步。在我国，单片机已被广泛地应用在工业自动化控制、自动检测、智能仪表、智能化家用电器、航空航天系统和和国防军事、尖端武器等各个方面。我们可以开发利用单片机系统以获得很高的经济效益。更重要的意义是单片机的应用改变了控制系统传统的设计思想和方法。以前采纳硬件电路实现的大部分控制功能，正在用单片机通过软件方法来实现。这种以软件结合硬件或取代硬件并能提高系统性能的控制技术称为微控制技术。例如，本文所要论述的通过单片机来控制 TEA5767HN 芯片与驱动 LCD1602 液晶屏实现 FM 收音并显示频率。现在人们常使用的收音机为手动调频收台，使用较为麻烦，而且由于 接 收 灵 敏 度 不 高 ， 所 接 收 的 频 段 较 窄 。 本 设 计 采 纳 的 是TEA5767HN 芯片，它是由 PHILIPS 公司推出的针对低电压应用的单芯片数字调谐 FM 立体声收音机芯片。TEA5767HN 芯片集成了完整的 IF频率选择和鉴频系统，只需很少的低成本外围元件，就可实现 FM 收音机的全部功能。另外，它具有高性能的 RF AGC 电路，其接收灵敏度高；参考频率选择灵活；可实现自动搜台。关键词： 89C52 单片机；TEA5767HN 芯片;2822 功率放大器 AbstractThis test constitute with stc89c52 singlechip micyoco, tea5767 model,2822 power amplifier,1602 and peripheral circuit.In the design process,we used modular design for several types,such as searching model,display model,storage model and some ancillary function.STC series singlechip has very good control ability and stable level to meet the requirements.前言： 本设计讨论 FM 收音机分为硬件电路和程序设计两个方面。从硬件电路来说，主要是实现所需电压值、稳压、搜台、控制和频率显示等方面；从系统程序来说，主要是如何将电台频率换算出 PLL 控制字写入 TEA57...
