51单片机流水灯实验报告

51单片机流水灯实验报告_第1页
1/8

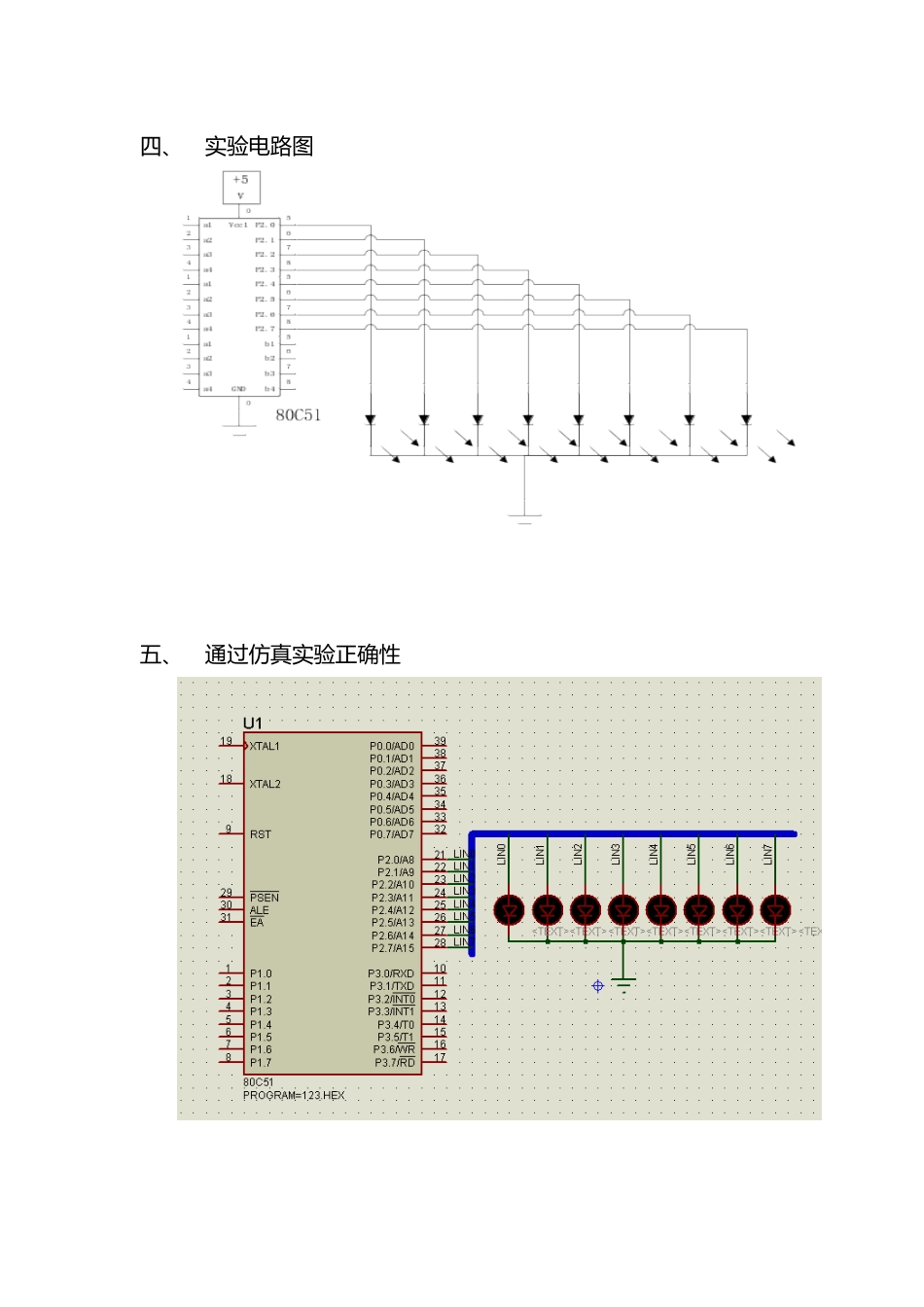

51单片机流水灯实验报告_第2页
2/8

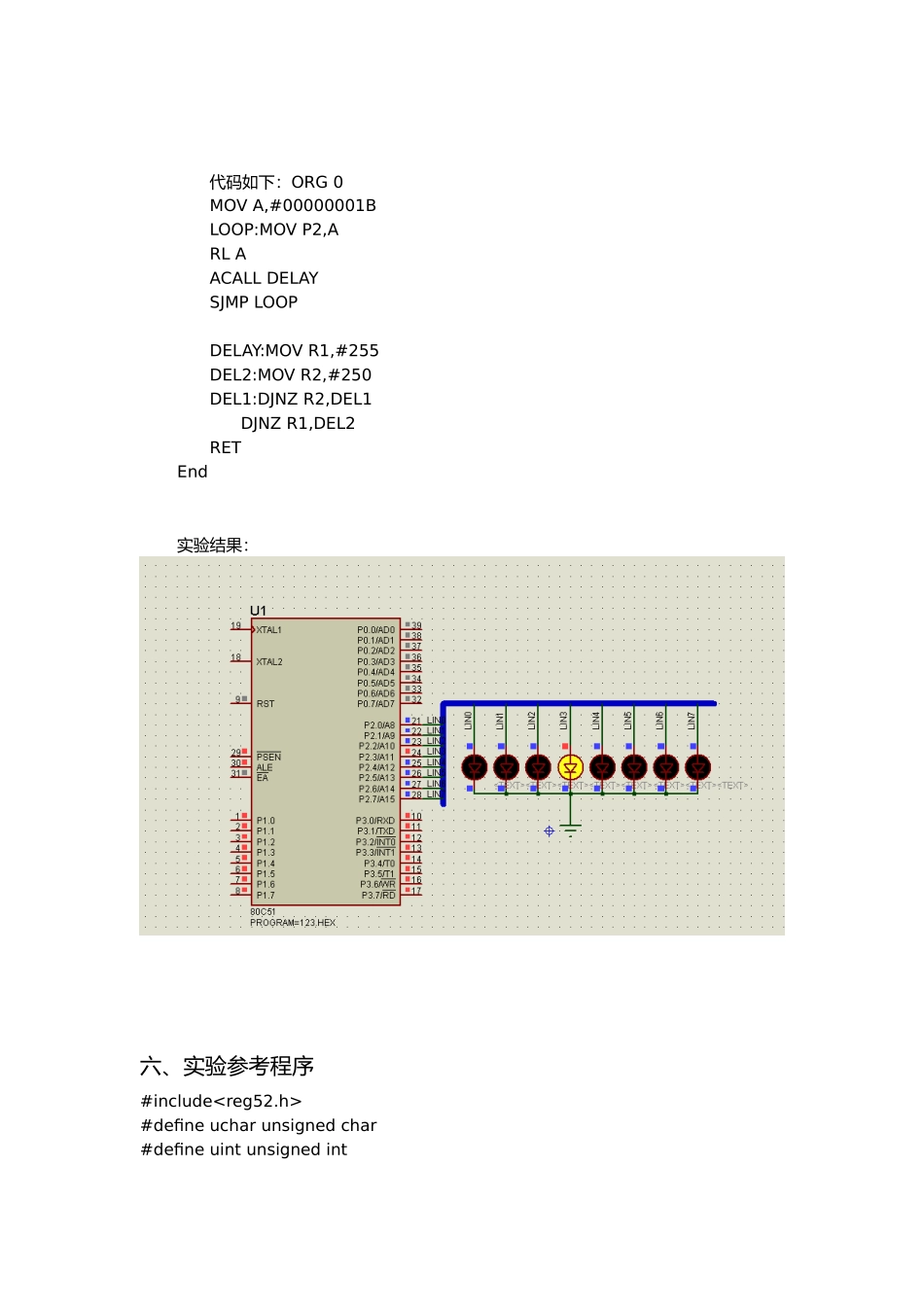

51单片机流水灯实验报告_第3页
3/8
51 单片机流水灯试验一、实验目的1.了解 51 单片机的引脚结构。2.根据所学汇编语言编写代码实现 LED 灯的流水功能。3.利用开发板下载 hex 文件后验证功能。二、实验器材个人电脑,80c51 单片机,开发板三、实验原理单片机流水的实质是单片机各引脚在规定的时间逐个上电,使 LED 灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程,实验中使用了单片机的 P2 端口,对 8 个 LED 灯进行控制,要实现逐个亮灯即将 P2 的各端口逐一置零,中间使用时间间隔隔开各灯的亮灭。使用 rl 或 rr a 实现位的转换。A 寄存器的位经过 rr a 之后转换如下所示:然后将 A 寄存器转换一次便送给 P2 即 MOV P2,A 便将转换后的数送到了 P2 口,不断循环下去,便实现了逐位置一操作。四、实验电路图五、通过仿真实验正确性代码如下:ORG 0MOV A,#00000001BLOOP:MOV P2,ARL AACALL DELAYSJMP LOOPDELAY:MOV R1,#255DEL2:MOV R2,#250DEL1:DJNZ R2,DEL1 DJNZ R1,DEL2RETEnd实验结果:六、实验参考程序#include#define uchar unsigned char#define uint unsigned intuchar table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};sbit P00=P0^0;sbit P01=P0^1;void delay(uchar t){ uchar i,j;for(i=0;i
