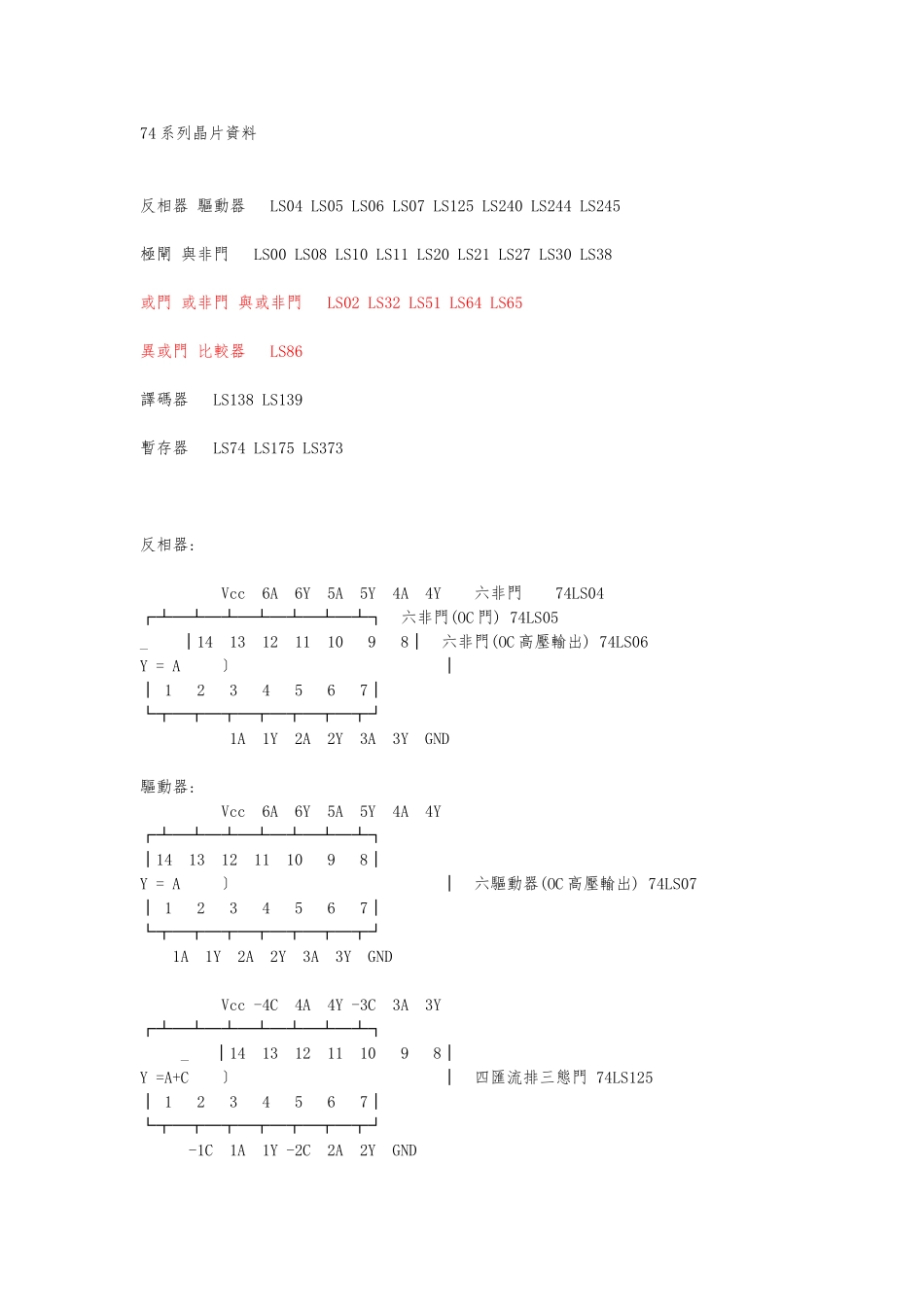

74系列中文资料_第1页
1/13

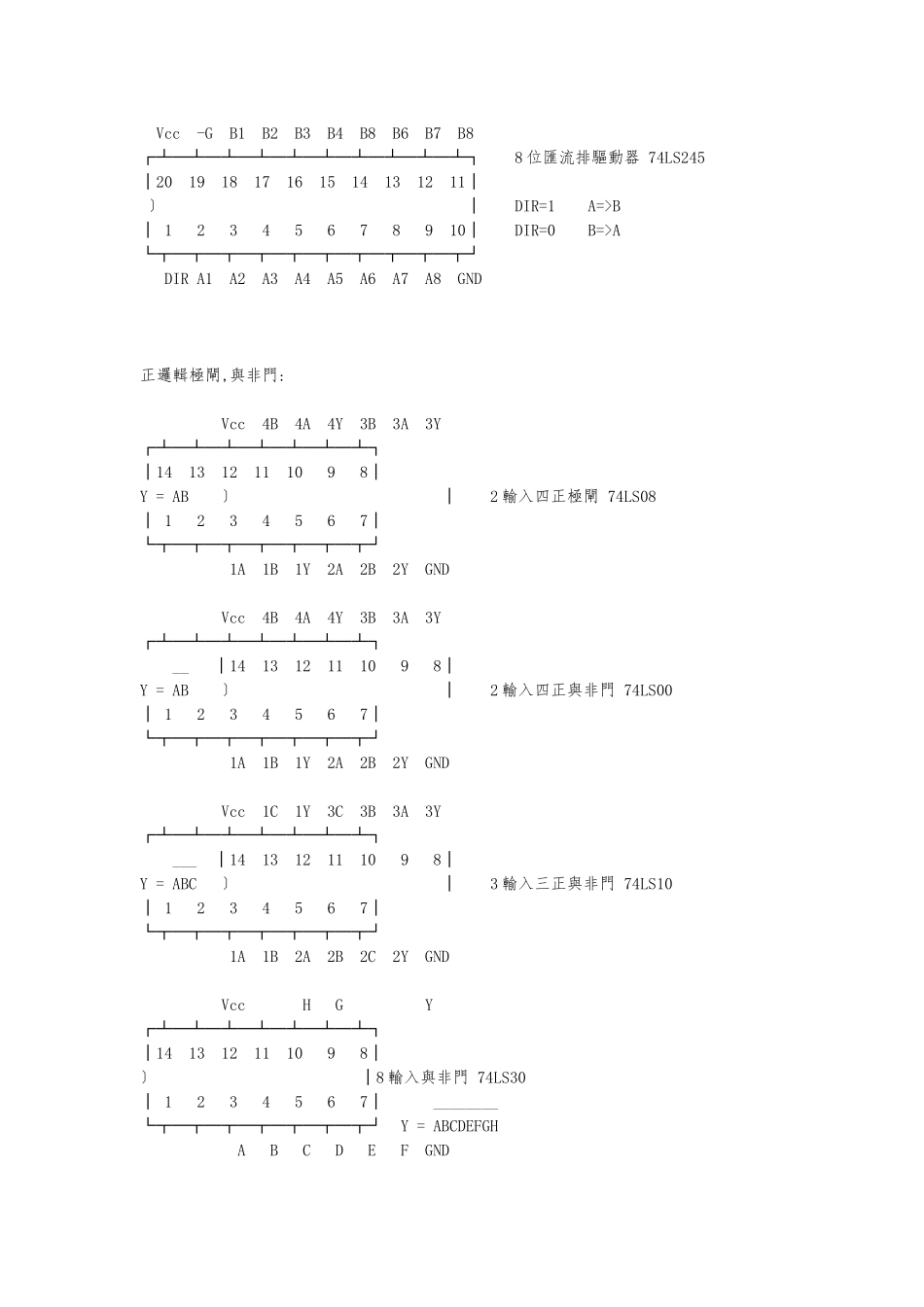

74系列中文资料_第2页
2/13

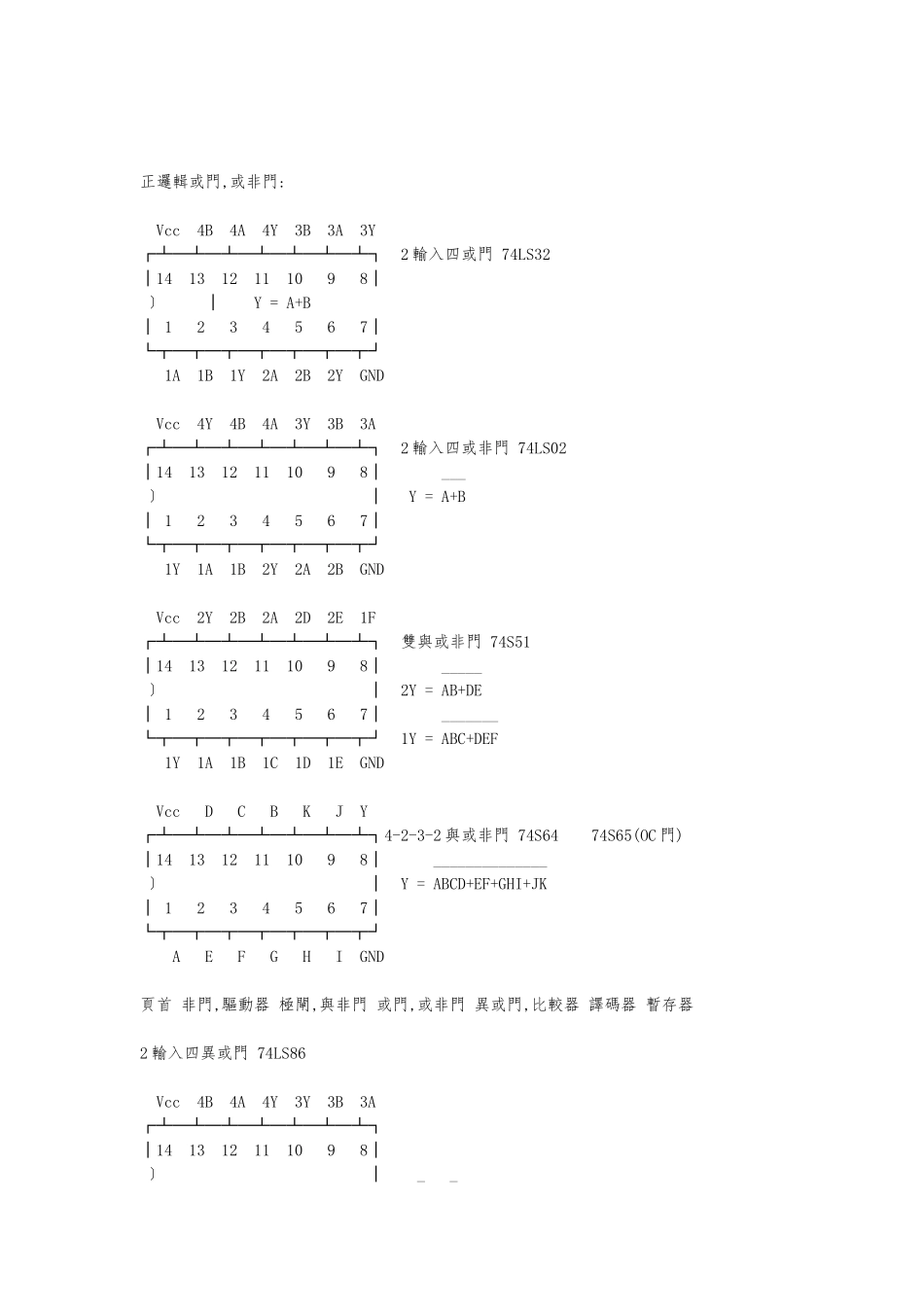

74系列中文资料_第3页
3/13
74 系列晶片資料 反相器 驅動器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245極閘 與非門 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38 或門 或非門 與或非門 LS02 LS32 LS51 LS64 LS65 異或門 比較器 LS86 譯碼器 LS138 LS139暫存器 LS74 LS175 LS373反相器: Vcc 6A 6Y 5A 5Y 4A 4Y 六非門 74LS04┌┴─┴─┴─┴─┴─┴─┴┐ 六非門(OC 門) 74LS05_ │14 13 12 11 10 9 8│ 六非門(OC 高壓輸出) 74LS06Y = A 〕 ││ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘ 1A 1Y 2A 2Y 3A 3Y GND驅動器: Vcc 6A 6Y 5A 5Y 4A 4Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│Y = A 〕 │ 六驅動器(OC 高壓輸出) 74LS07│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘ 1A 1Y 2A 2Y 3A 3Y GND Vcc -4C 4A 4Y -3C 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐ _ │14 13 12 11 10 9 8│Y =A+C 〕 │ 四匯流排三態門 74LS125│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘ -1C 1A 1Y -2C 2A 2Y GND Vcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8 位匯流排驅動器 74LS245│20 19 18 17 16 15 14 13 12 11│ 〕 │ DIR=1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘ DIR A1 A2 A3 A4 A5 A6 A7 A8 GND正邏輯極閘,與非門: Vcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│Y = AB 〕 │ 2 輸入四正極閘 74LS08│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐ __ │14 13 12 11 10 9 8│Y = AB 〕 │ 2 輸入四正與非門 74LS00│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘ 1A 1B 1Y 2A 2B 2Y GND Vcc 1C 1Y 3C 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐ ___ │14 13 12 11 10 9 8│Y = ABC 〕 │ 3 輸入三正與非門 74LS10│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘ 1A 1B 2A 2B 2C 2Y GND Vcc H G Y┌┴─┴─┴─┴─┴...
