Altium-Designer-软件使用练习-实验报告

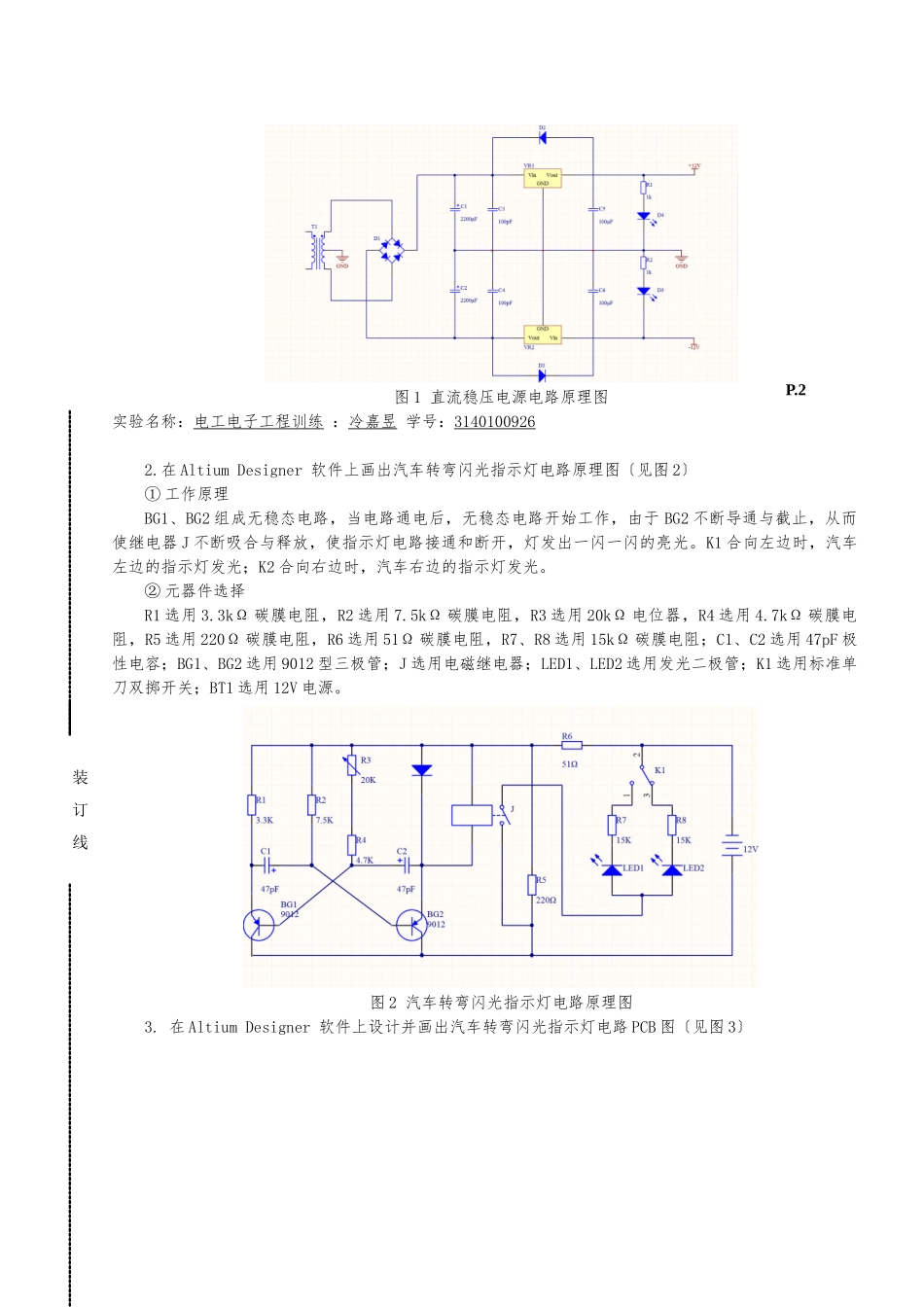

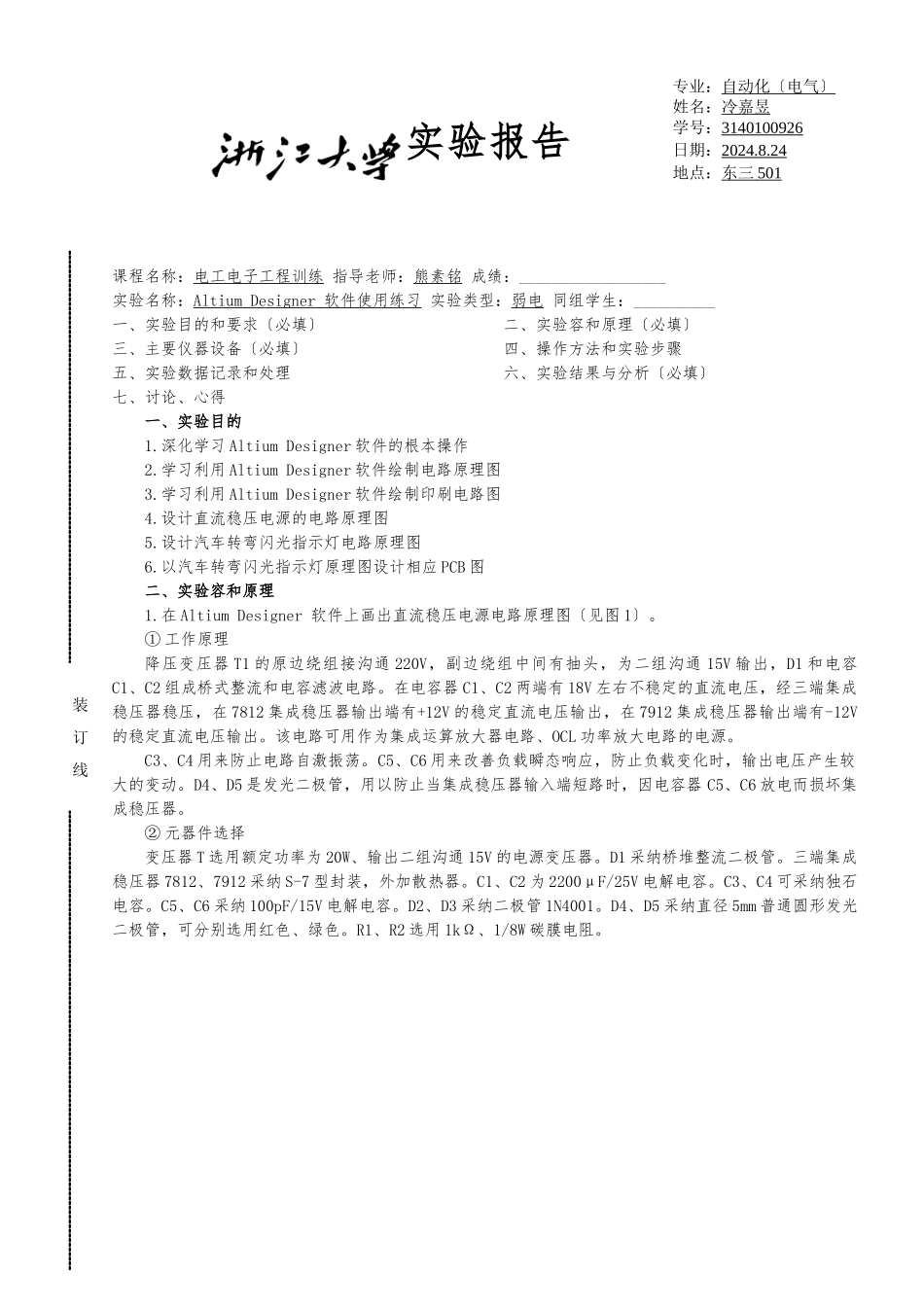

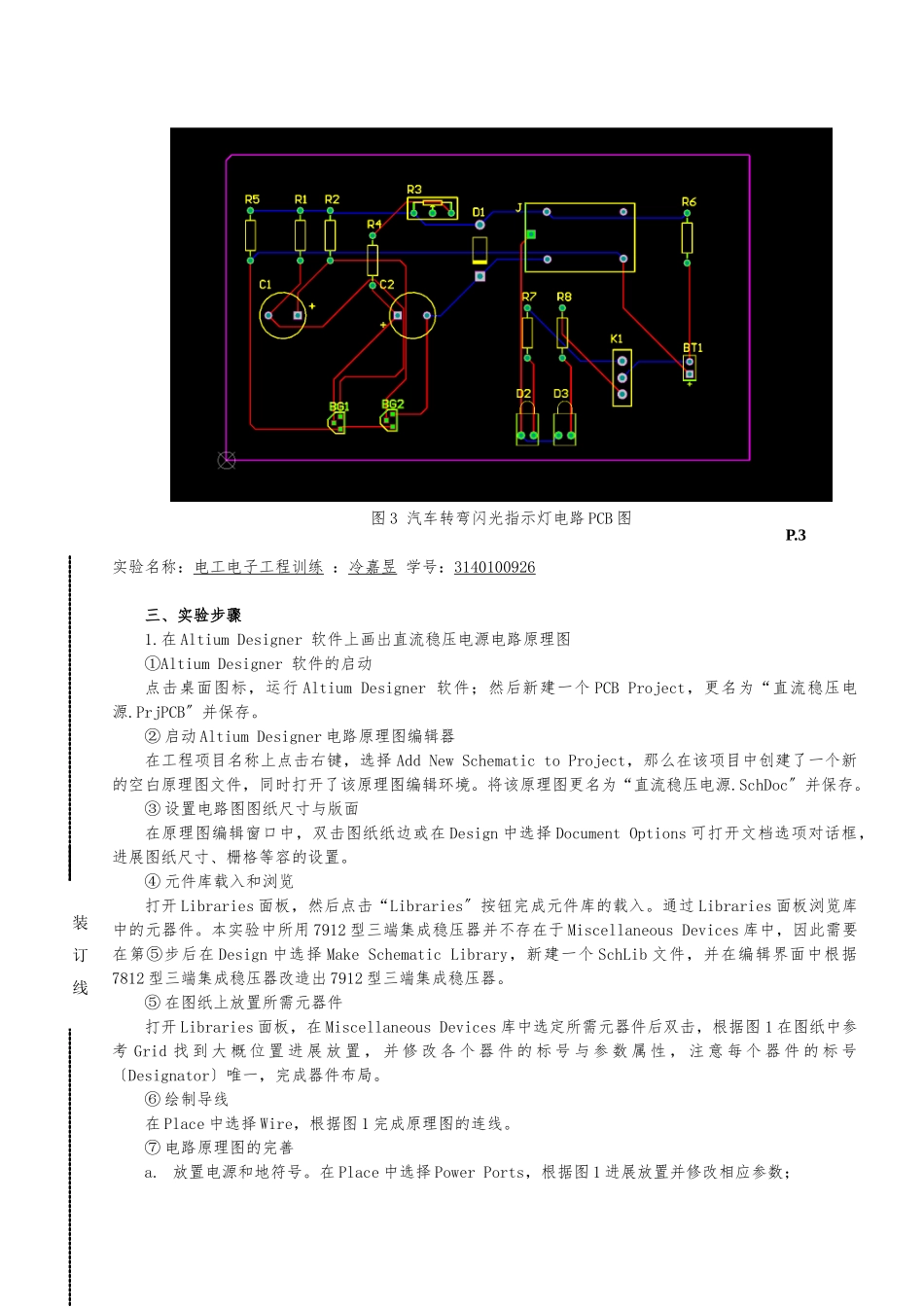

实验报告课程名称：电工电子工程训练 指导老师：熊素铭 成绩：__________________实验名称：Altium Designer 软件使用练习 实验类型：弱电 同组学生：__________一、实验目的和要求〔必填〕二、实验容和原理〔必填〕三、主要仪器设备〔必填〕四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析〔必填〕七、讨论、心得一、实验目的1.深化学习 Altium Designer 软件的根本操作2.学习利用 Altium Designer 软件绘制电路原理图3.学习利用 Altium Designer 软件绘制印刷电路图4.设计直流稳压电源的电路原理图5.设计汽车转弯闪光指示灯电路原理图6.以汽车转弯闪光指示灯原理图设计相应 PCB 图二、实验容和原理1.在 Altium Designer 软件上画出直流稳压电源电路原理图〔见图 1〕。① 工作原理降压变压器 T1 的原边绕组接沟通 220V，副边绕组中间有抽头，为二组沟通 15V 输出，D1 和电容C1、C2 组成桥式整流和电容滤波电路。在电容器 C1、C2 两端有 18V 左右不稳定的直流电压，经三端集成稳压器稳压，在 7812 集成稳压器输出端有+12V 的稳定直流电压输出，在 7912 集成稳压器输出端有-12V的稳定直流电压输出。该电路可用作为集成运算放大器电路、OCL 功率放大电路的电源。C3、C4 用来防止电路自激振荡。C5、C6 用来改善负载瞬态响应，防止负载变化时，输出电压产生较大的变动。D4、D5 是发光二极管，用以防止当集成稳压器输入端短路时，因电容器 C5、C6 放电而损坏集成稳压器。② 元器件选择变压器 T 选用额定功率为 20W、输出二组沟通 15V 的电源变压器。D1 采纳桥堆整流二极管。三端集成稳压器 7812、7912 采纳 S-7 型封装，外加散热器。C1、C2 为 2200μF/25V 电解电容。C3、C4 可采纳独石电容。C5、C6 采纳 100pF/15V 电解电容。D2、D3 采纳二极管 1N4001。D4、D5 采纳直径 5mm 普通圆形发光二极管，可分别选用红色、绿色。R1、R2 选用 1kΩ、1/8W 碳膜电阻。专业：自动化〔电气〕姓名：冷嘉昱学号：3140100926日期：2024.8.24地点：东三 501 装 订 线图 1 直流稳压电源电路原理图实验名称：电工电子工程训练 ：冷嘉昱 学号：31401009262.在 Altium Designer 软件上画出汽车转弯闪光指示灯电路原理图〔见图 2〕① 工作原理BG1、BG2 组成无稳态电路，当电路通电后，无稳态电路开始工作，由于 BG2 不断导通与截止，从而使继电器 J 不断吸合与释...
