AMESim信号库中元件的介绍

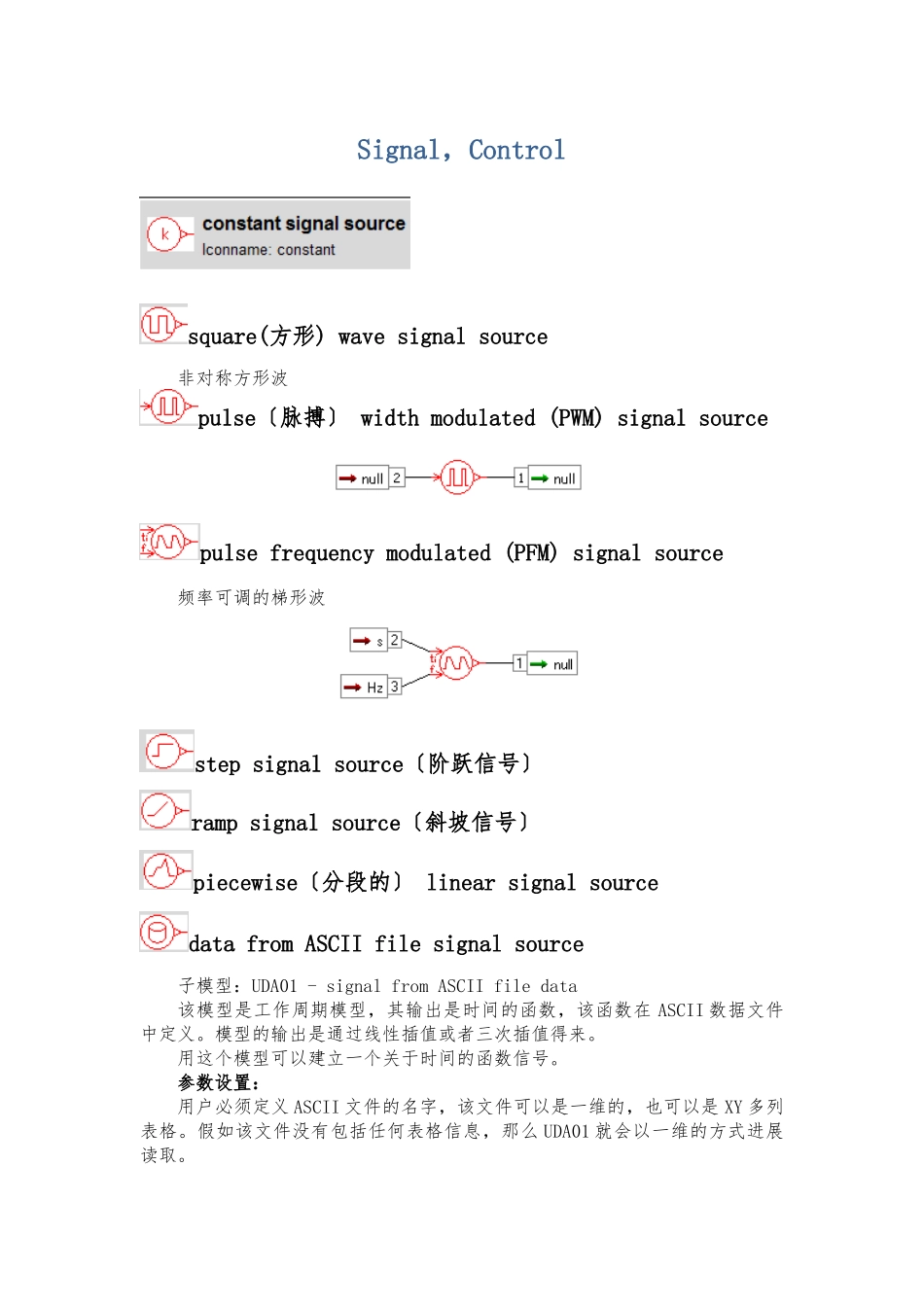

AMESim信号库中元件的介绍_第1页
1/16

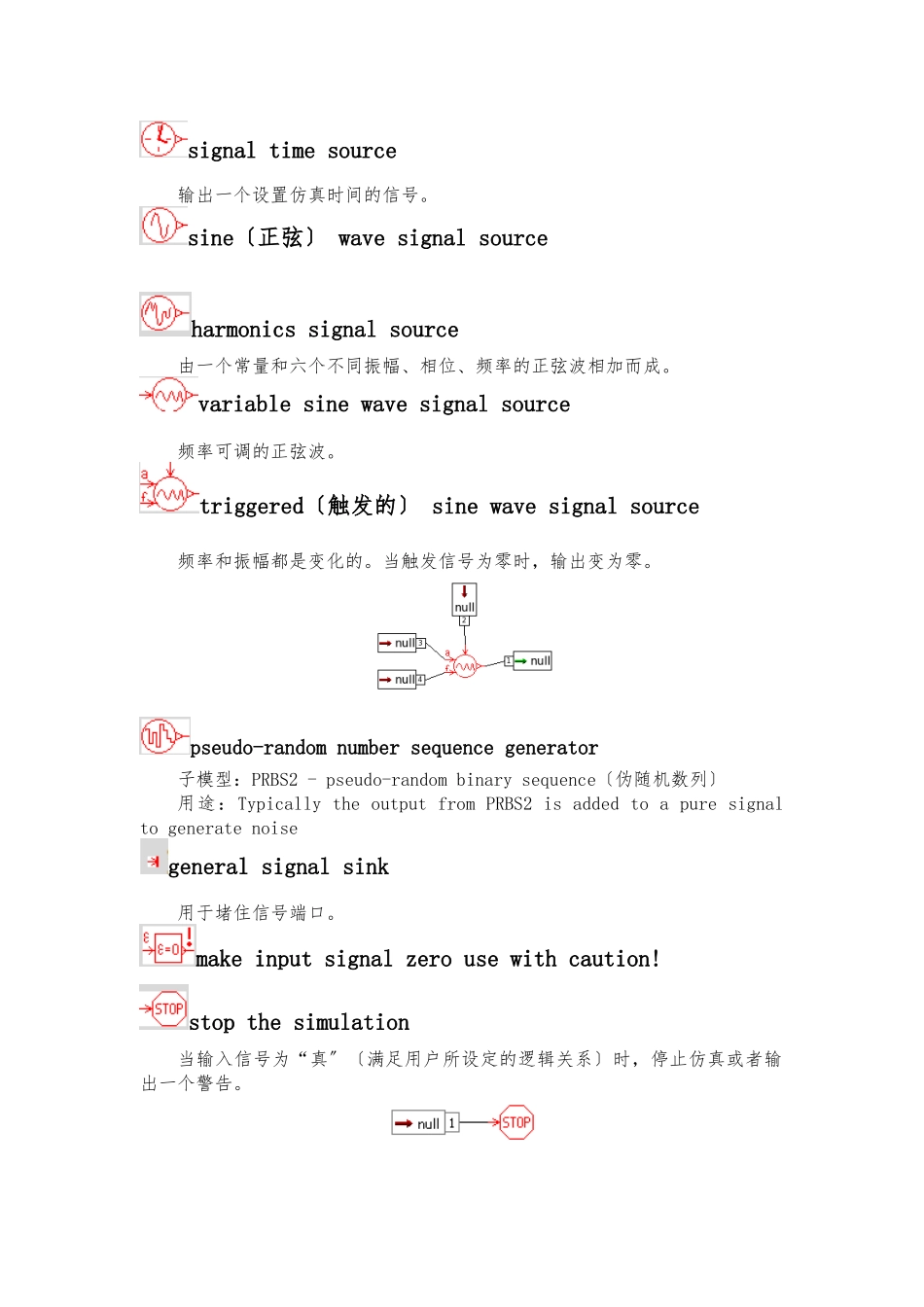

AMESim信号库中元件的介绍_第2页
2/16

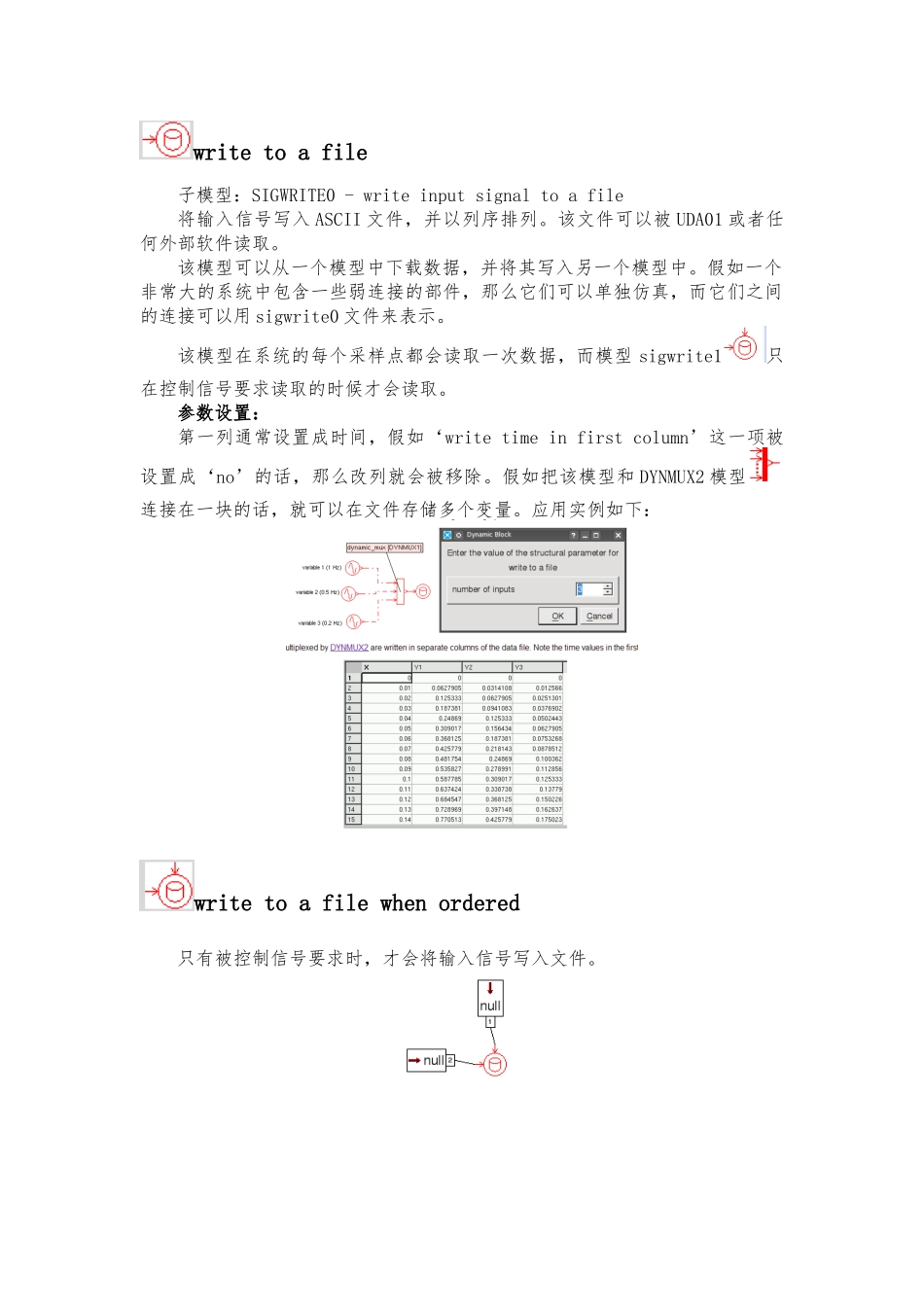

AMESim信号库中元件的介绍_第3页
3/16
Signal,Controlsquare(方形) wave signal source非对称方形波pulse〔脉搏〕 width modulated (PWM) signal sourcepulse frequency modulated (PFM) signal source频率可调的梯形波step signal source〔阶跃信号〕ramp signal source〔斜坡信号〕piecewise〔分段的〕 linear signal sourcedata from ASCII file signal source子模型:UDA01 - signal from ASCII file data该模型是工作周期模型,其输出是时间的函数,该函数在 ASCII 数据文件中定义。模型的输出是通过线性插值或者三次插值得来。用这个模型可以建立一个关于时间的函数信号。参数设置:用户必须定义 ASCII 文件的名字,该文件可以是一维的,也可以是 XY 多列表格。假如该文件没有包括任何表格信息,那么 UDA01 就会以一维的方式进展读取。signal time source输出一个设置仿真时间的信号。sine〔正弦〕 wave signal sourceharmonics signal source由一个常量和六个不同振幅、相位、频率的正弦波相加而成。variable sine wave signal source频率可调的正弦波。triggered〔触发的〕 sine wave signal source频率和振幅都是变化的。当触发信号为零时,输出变为零。pseudo-random number sequence generator子模型:PRBS2 - pseudo-random binary sequence〔伪随机数列〕用途:Typically the output from PRBS2 is added to a pure signal to generate noisegeneral signal sink用于堵住信号端口。make input signal zero use with caution!stop the simulation当输入信号为“真〞〔满足用户所设定的逻辑关系〕时,停止仿真或者输出一个警告。write to a file子模型:SIGWRITE0 - write input signal to a file将输入信号写入 ASCII 文件,并以列序排列。该文件可以被 UDA01 或者任何外部软件读取。该模型可以从一个模型中下载数据,并将其写入另一个模型中。假如一个非常大的系统中包含一些弱连接的部件,那么它们可以单独仿真,而它们之间的连接可以用 sigwrite0 文件来表示。该模型在系统的每个采样点都会读取一次数据,而模型 sigwrite1只在控制信号要求读取的时候才会读取。参数设置:第一列通常设置成时间,假如‘write time in first column’这一项被设置成‘no’的话,那么改列就会被移除。假如把该模型和 DYNMUX2 模型连接在一块的话,就可以在文件存储多个变量...
