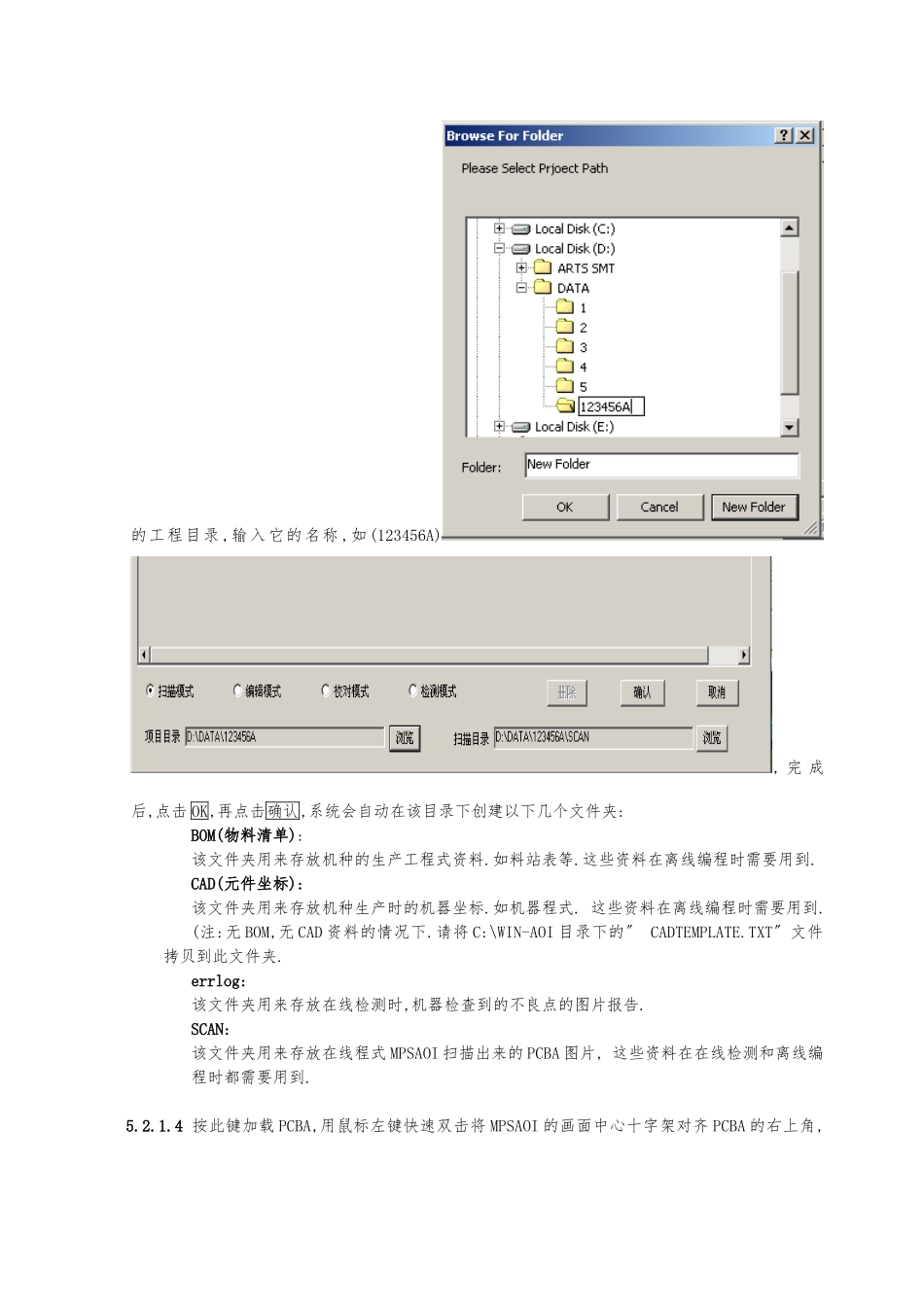

WINNING AOI 程式制作步骤第五章 程序编辑准备工作1． 找到一块焊锡良好、无不良点的 PCBA，先确认 PCBA 在生产线上的进板方向，确认 OK 后，准备扫描。数据准备PCBA 扫描(这个步骤主要是扫描 PCBA 图片以提供离线编程用)1.进入在线检测程式 5.2 PCBA 扫描(这个步骤主要是扫描 PCBA 图片以提供离线编程用)5.2.1 进入在线检测程式5.2.1.1.双击打开桌面上的在线检测程式(MPSAOI)，系统弹出一个对话框,选择用户〞Admin〞或〞编程员〞，输入密码，进入在线检测程序。5.2.1.2.机器回原点点击菜单栏上的“工具——工作台回原点〞将机器回到原点.然后将 PCBA 装载轨道宽度和夹板装置调整 OK，将一块焊锡良好的 PCBA 放置在轨道上。5.2.1.3.扫描图片文件点 击 菜 单 栏 上 的 “ 文 件 — — 工 程 切 换 〞 点 选 “ 扫 描 模 式 〞 后 ，点击“ 浏览 〞，出现以下对话框,选择目录为 AOI 程式存放的根目录,如图:点击 New Folder。新建一个文件夹作为新的工程目录,输入它的名称,如(123456A), 完 成后,点击 OK,再点击确认,系统会自动在该目录下创建以下几个文件夹:BOM(物料清单):该文件夹用来存放机种的生产工程式资料.如料站表等.这些资料在离线编程时需要用到.CAD(元件坐标):该文件夹用来存放机种生产时的机器坐标.如机器程式. 这些资料在离线编程时需要用到.(注:无 BOM,无 CAD 资料的情况下.请将 C:\WIN-AOI 目录下的〞 CADTEMPLATE.TXT〞文件拷贝到此文件夹.errlog:该文件夹用来存放在线检测时,机器检查到的不良点的图片报告.SCAN:该文件夹用来存放在线程式 MPSAOI 扫描出来的 PCBA 图片, 这些资料在在线检测和离线编程时都需要用到.5.2.1.4 按此键加载 PCBA,用鼠标左键快速双击将 MPSAOI 的画面中心十字架对齐 PCBA 的右上角,得到 PCB 右上角坐标(即为 PCB 尺寸)点击窗口右侧的猎取坐标,系统自动输入 PCB 尺寸和 PCB 的名称。5.2.1.5 点击窗口右侧下方的自动计算 FOV 大小,然后将图像移动到一处有 PCB 丝印的位置,点击猎取 FOV,系统自动计算相机视野大小. (相机视野大小因 PCB 的厚度不同而不同.一般为 18.1-18.6)5.2.1.6 点击选中〞测试扫描 FOV 大小〞,然后点击“扫描 PCB〞进展扫描测试 FOV 大小.。只扫描PCB 尺寸的 1/4 进展扫描测试。扫描 OK 后。图像文件自动存放在“D 盘——AOI 程式——123456-A——SCAN〞目录下。5.2.1.7 查看...
