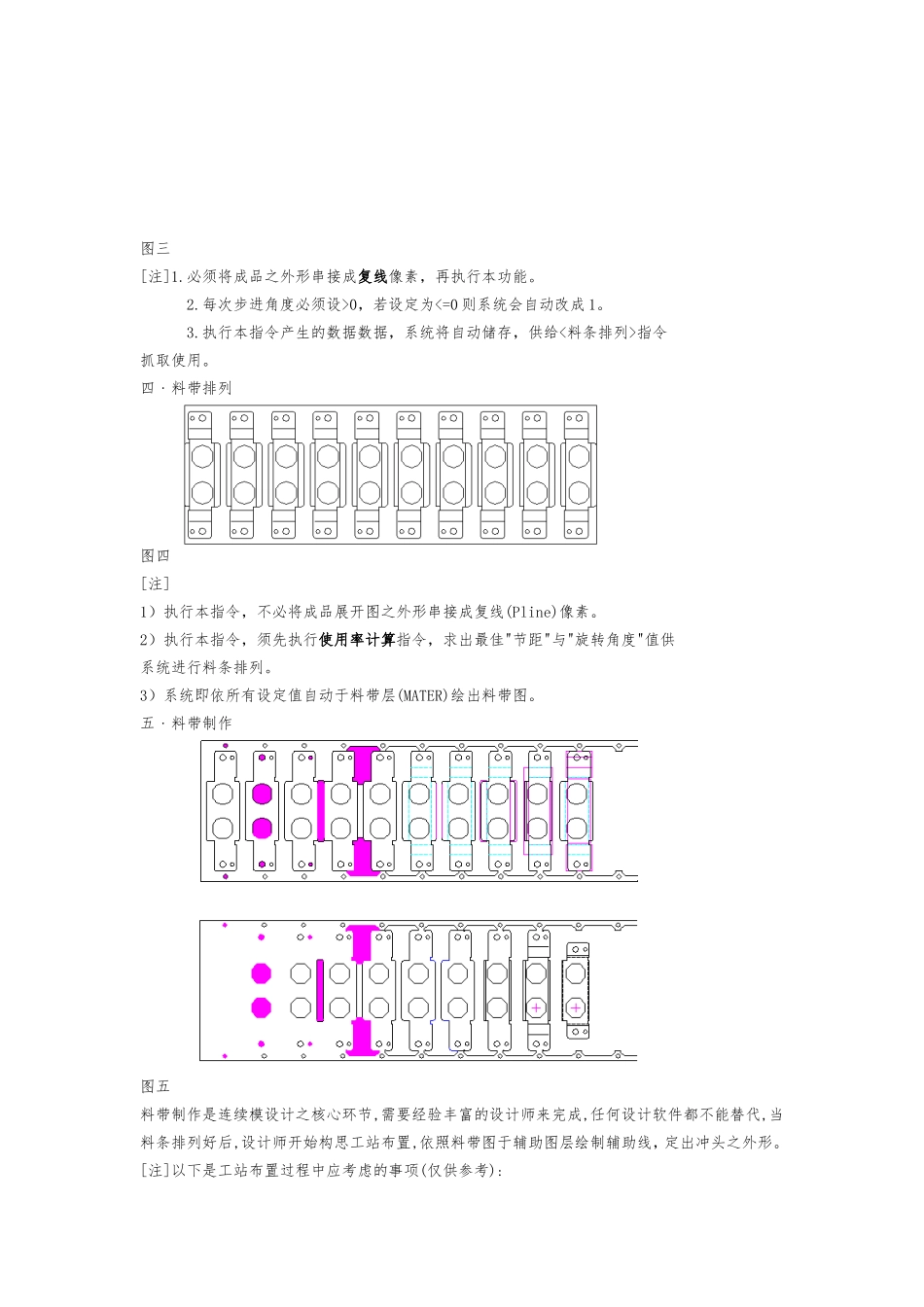

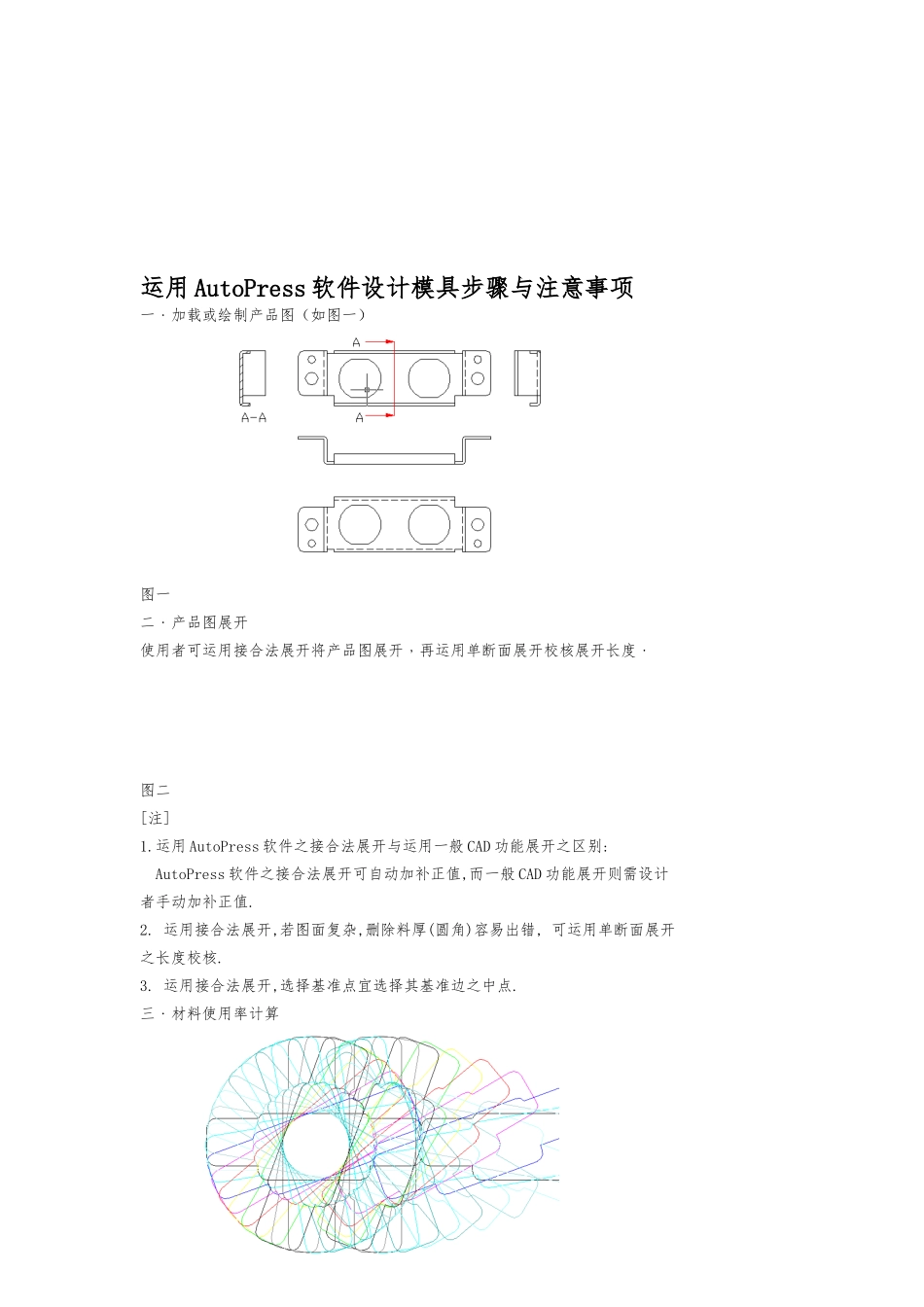

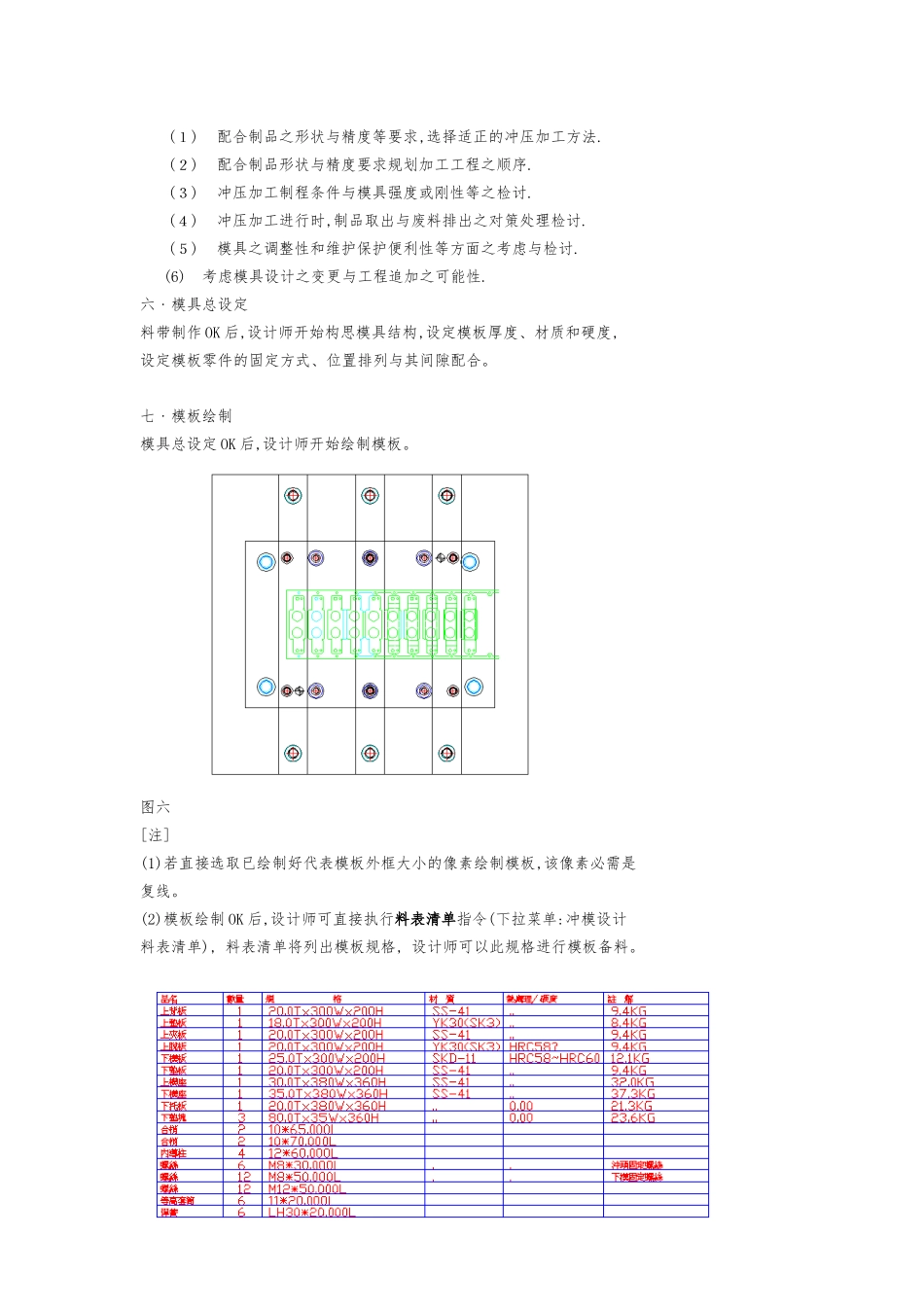

运用 AutoPress 软件设计模具步骤与注意事项一﹒加载或绘制产品图(如图一)图一二﹒产品图展开使用者可运用接合法展开将产品图展开﹐再运用单断面展开校核展开长度﹒图二[注]1.运用 AutoPress 软件之接合法展开与运用一般 CAD 功能展开之区别: AutoPress 软件之接合法展开可自动加补正值,而一般 CAD 功能展开则需设计者手动加补正值.2. 运用接合法展开,若图面复杂,删除料厚(圆角)容易出错, 可运用单断面展开之长度校核.3. 运用接合法展开,选择基准点宜选择其基准边之中点.三﹒材料使用率计算图三[注]1.必须将成品之外形串接成复线像素,再执行本功能。 2.每次步进角度必须设>0,若设定为<=0 则系统会自动改成 1。 3.执行本指令产生的数据数据,系统将自动储存,供给<料条排列>指令抓取使用。四﹒料带排列图四[注]1)执行本指令,不必将成品展开图之外形串接成复线(Pline)像素。2)执行本指令,须先执行使用率计算指令,求出最佳"节距"与"旋转角度"值供系统进行料条排列。3)系统即依所有设定值自动于料带层(MATER)绘出料带图。五﹒料带制作图五料带制作是连续模设计之核心环节,需要经验丰富的设计师来完成,任何设计软件都不能替代,当料条排列好后,设计师开始构思工站布置,依照料带图于辅助图层绘制辅助线,定出冲头之外形。[注]以下是工站布置过程中应考虑的事项(仅供参考):(1)配合制品之形状与精度等要求,选择适正的冲压加工方法.(2)配合制品形状与精度要求规划加工工程之顺序.(3)冲压加工制程条件与模具强度或刚性等之检讨.(4)冲压加工进行时,制品取出与废料排出之对策处理检讨.(5)模具之调整性和维护保护便利性等方面之考虑与检讨. (6) 考虑模具设计之变更与工程追加之可能性.六﹒模具总设定料带制作 OK 后,设计师开始构思模具结构,设定模板厚度、材质和硬度,设定模板零件的固定方式、位置排列与其间隙配合。七﹒模板绘制模具总设定 OK 后,设计师开始绘制模板。图六[注](1)若直接选取已绘制好代表模板外框大小的像素绘制模板,该像素必需是复线。(2)模板绘制 OK 后,设计师可直接执行料表清单指令(下拉菜单:冲模设计料表清单), 料表清单将列出模板规格, 设计师可以此规格进行模板备料。图七八﹒冲头、入子与其它零件绘制模板绘制 OK 后,设计师可运用 AutoPress 功能绘制冲头、入子与其它零件。图八[注](1) 冲头绘制完毕,可运用冲头校对功能检查冲头布置是否正确。执行冲头校对功能,需已执行过计算材料使用...
