BRW400/31.5乳化泵说明书

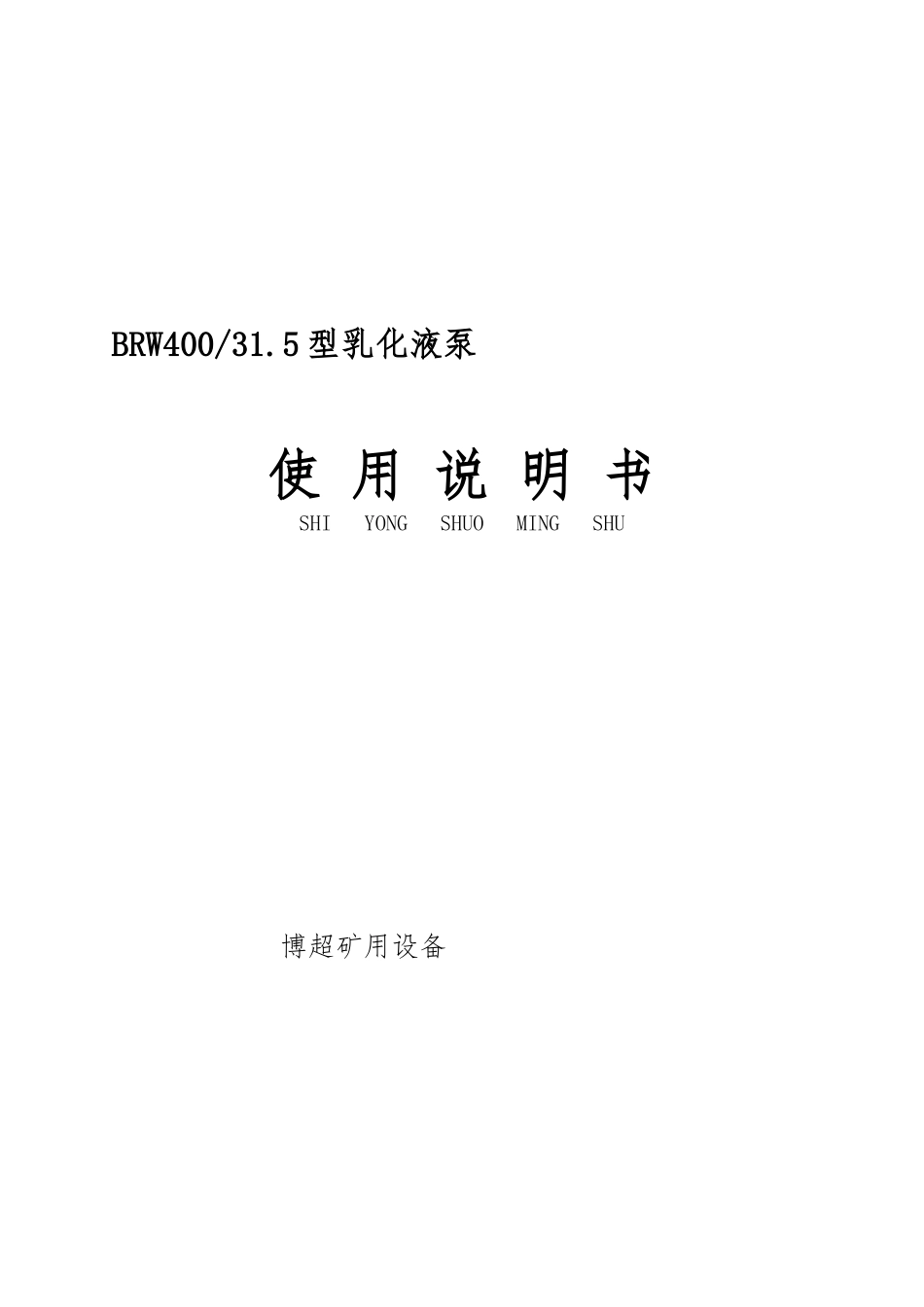

BRW400/31.5乳化泵说明书_第1页
1/19

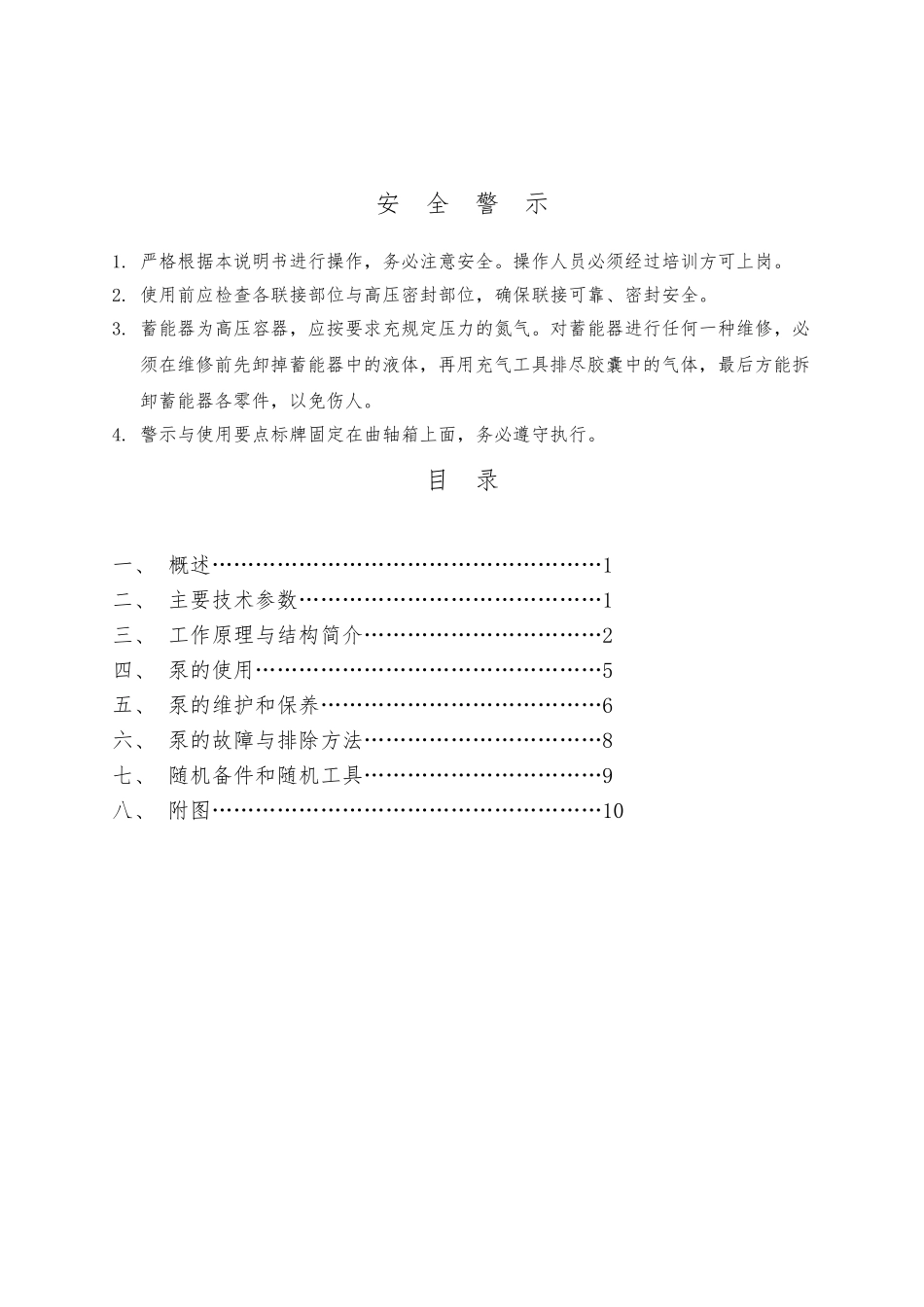

BRW400/31.5乳化泵说明书_第2页
2/19

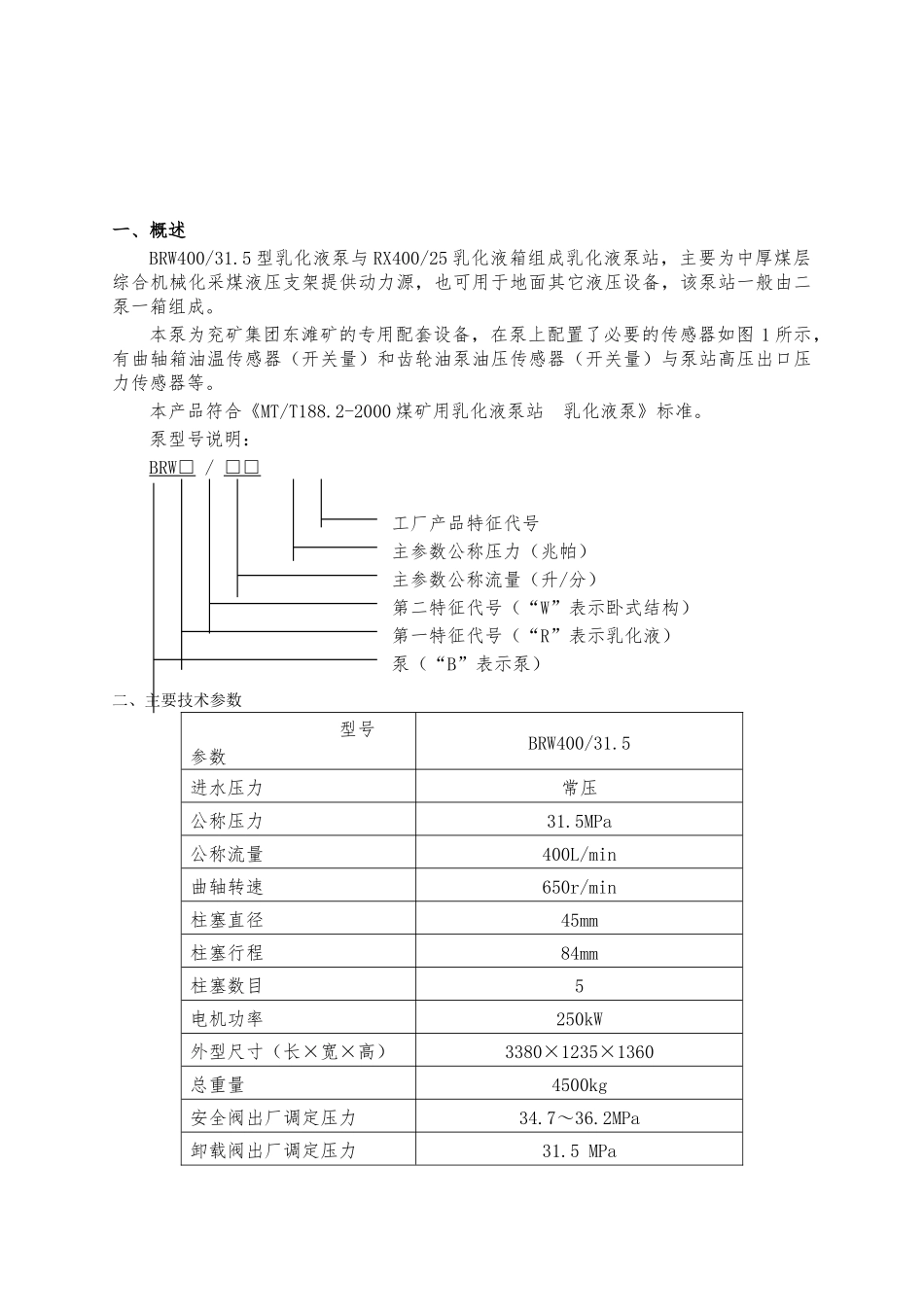

BRW400/31.5乳化泵说明书_第3页
3/19
BRW400/31.5 型乳化液泵使 用 说 明 书SHI YONG SHUO MING SHU 博超矿用设备安 全 警 示1. 严格根据本说明书进行操作,务必注意安全。操作人员必须经过培训方可上岗。2. 使用前应检查各联接部位与高压密封部位,确保联接可靠、密封安全。3. 蓄能器为高压容器,应按要求充规定压力的氮气。对蓄能器进行任何一种维修,必须在维修前先卸掉蓄能器中的液体,再用充气工具排尽胶囊中的气体,最后方能拆卸蓄能器各零件,以免伤人。4. 警示与使用要点标牌固定在曲轴箱上面,务必遵守执行。目 录一、 概述………………………………………………1二、 主要技术参数……………………………………1三、 工作原理与结构简介……………………………2四、 泵的使用…………………………………………5五、 泵的维护和保养…………………………………6六、 泵的故障与排除方法……………………………8七、 随机备件和随机工具……………………………9八、 附图………………………………………………10一、概述BRW400/31.5 型乳化液泵与 RX400/25 乳化液箱组成乳化液泵站,主要为中厚煤层综合机械化采煤液压支架提供动力源,也可用于地面其它液压设备,该泵站一般由二泵一箱组成。本泵为兖矿集团东滩矿的专用配套设备,在泵上配置了必要的传感器如图 1 所示,有曲轴箱油温传感器(开关量)和齿轮油泵油压传感器(开关量)与泵站高压出口压力传感器等。本产品符合《MT/T188.2-2000 煤矿用乳化液泵站 乳化液泵》标准。泵型号说明:BRW□ / □□工厂产品特征代号主参数公称压力(兆帕)主参数公称流量(升/分)第二特征代号(“W”表示卧式结构)第一特征代号(“R”表示乳化液)泵(“B”表示泵)二、主要技术参数型号参数BRW400/31.5进水压力常压公称压力31.5MPa公称流量400L/min曲轴转速650r/min柱塞直径45mm柱塞行程84mm柱塞数目5电机功率250kW外型尺寸(长×宽×高)3380×1235×1360总重量4500kg安全阀出厂调定压力34.7~36.2MPa卸载阀出厂调定压力31.5 MPa卸载阀恢复工作压力卸载阀调定压力的 80%~90%润滑油泵工作压力≮0.1MPa工作液含 3%~5%乳化油的中性水混合液配套液箱RX400/25三、工作原理与结构简介卧式五柱塞往复泵选用四极防爆电机驱动,经一级齿轮减速,带动五曲拐曲轴旋转,再经连杆、滑块带动柱塞作往复运动,使工作液在泵头中经吸排液阀吸入和排出,从而使电能转换成液压能,输出高压液体供液压支架工作时使用。...
