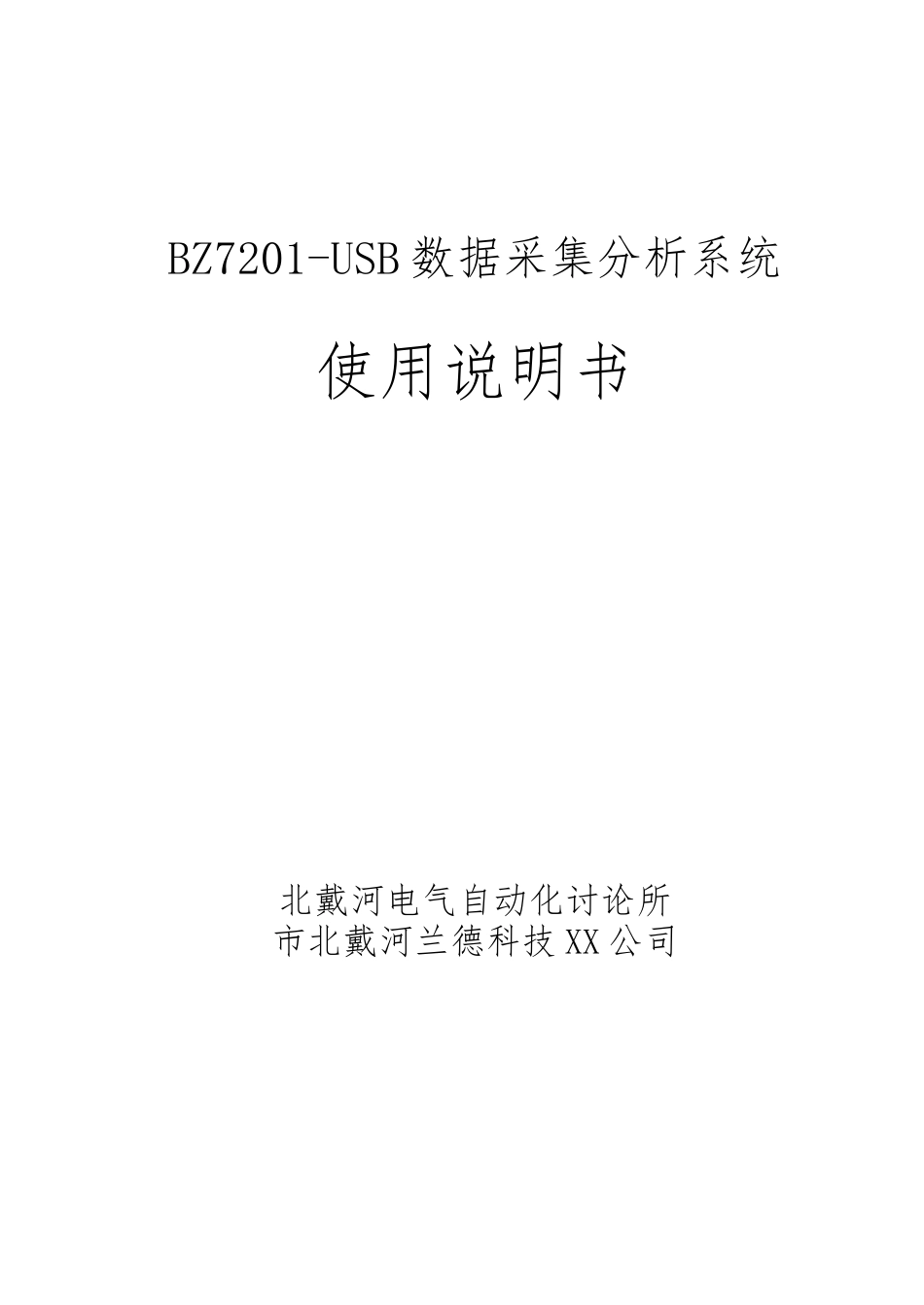

BZ7201-USB数据采集分析系统说明书

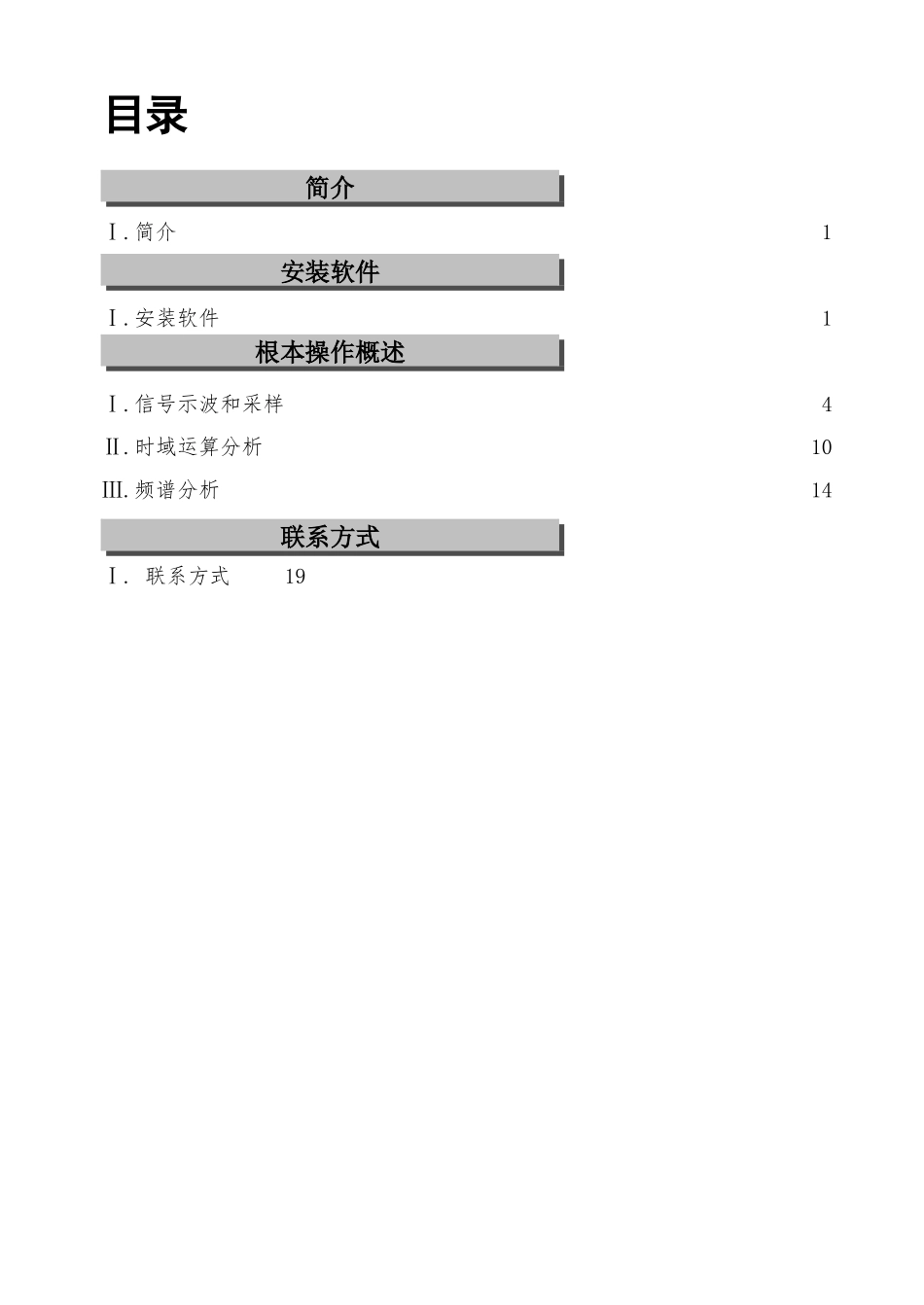

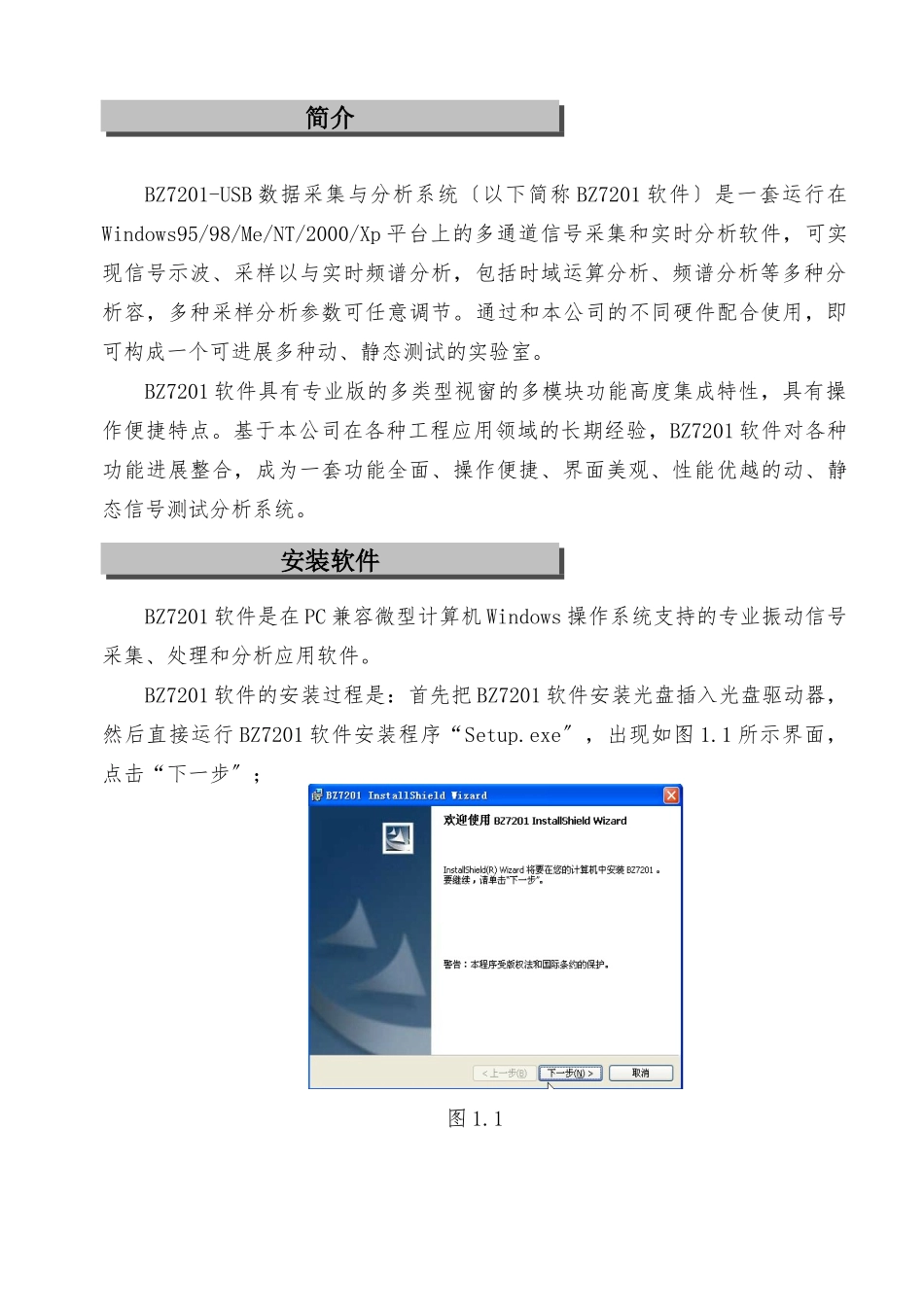

BZ7201-USB 数据采集分析系统使用说明书北戴河电气自动化讨论所市北戴河兰德科技 XX 公司Ⅰ.简介 1Ⅰ.安装软件 1Ⅰ.信号示波和采样 4Ⅱ.时域运算分析 10Ⅲ.频谱分析 14Ⅰ. 联系方式 19目录根本操作概述联系方式简介安装软件BZ7201-USB 数据采集与分析系统〔以下简称 BZ7201 软件〕是一套运行在Windows95/98/Me/NT/2000/Xp 平台上的多通道信号采集和实时分析软件，可实现信号示波、采样以与实时频谱分析，包括时域运算分析、频谱分析等多种分析容，多种采样分析参数可任意调节。通过和本公司的不同硬件配合使用，即可构成一个可进展多种动、静态测试的实验室。 BZ7201 软件具有专业版的多类型视窗的多模块功能高度集成特性，具有操作便捷特点。基于本公司在各种工程应用领域的长期经验，BZ7201 软件对各种功能进展整合，成为一套功能全面、操作便捷、界面美观、性能优越的动、静态信号测试分析系统。BZ7201 软件是在 PC 兼容微型计算机 Windows 操作系统支持的专业振动信号采集、处理和分析应用软件。BZ7201 软件的安装过程是：首先把 BZ7201 软件安装光盘插入光盘驱动器，然后直接运行 BZ7201 软件安装程序“Setup.exe〞，出现如图 1.1 所示界面，点击“下一步〞；图 1.1简介安装软件出现如图 1.2 所示界面，可以输入用户信息，选择此程序的使用者，继续点击“下一步〞；图 1.2安装程序在硬盘上建立的默认路径是“C:\Program Files\LAND\BZ7201\〞，此路径可修改，点击更改按钮，可重新输入安装路径。如图 1.3 所示；图 1.3出现当前设置界面，如图 1.4 所示，已经做好安装程序的准备，点击“安装〞按钮，程序开始安装；图 1.4等待 InstallShield Wizard 成功安装了 BZ7201，单击“完成〞退出程序，如图 1.5 所示。假如选中“启动程序〞，那么软件开始运行。图 1.5 软件安装完毕后，将硬件与计算机连接。这时计算机弹出“发现新硬件〞提示框，根据提示将硬件驱动安装后即可使用。〔如不能自动安装硬件驱动，那么就到安装好软件的根目录中去寻找。例如将软件安装到 C:\Program Files 中，硬件的安装驱动就到 C:\Program Files\land\硬件驱动里寻找。〕在 BZ7201 免费版软件中，可以进展多通道信号的示波、采样、时域运算分析和频谱分析。如图 2.1 所示。根本操作概述图 2.11 信号示波和采样进入主窗口后点击工具条的“示波采样〞或“操作〞菜单中的“示波采样〞，这是弹出示波采样窗口。...
