C15混凝土配合比设计报告--42.5

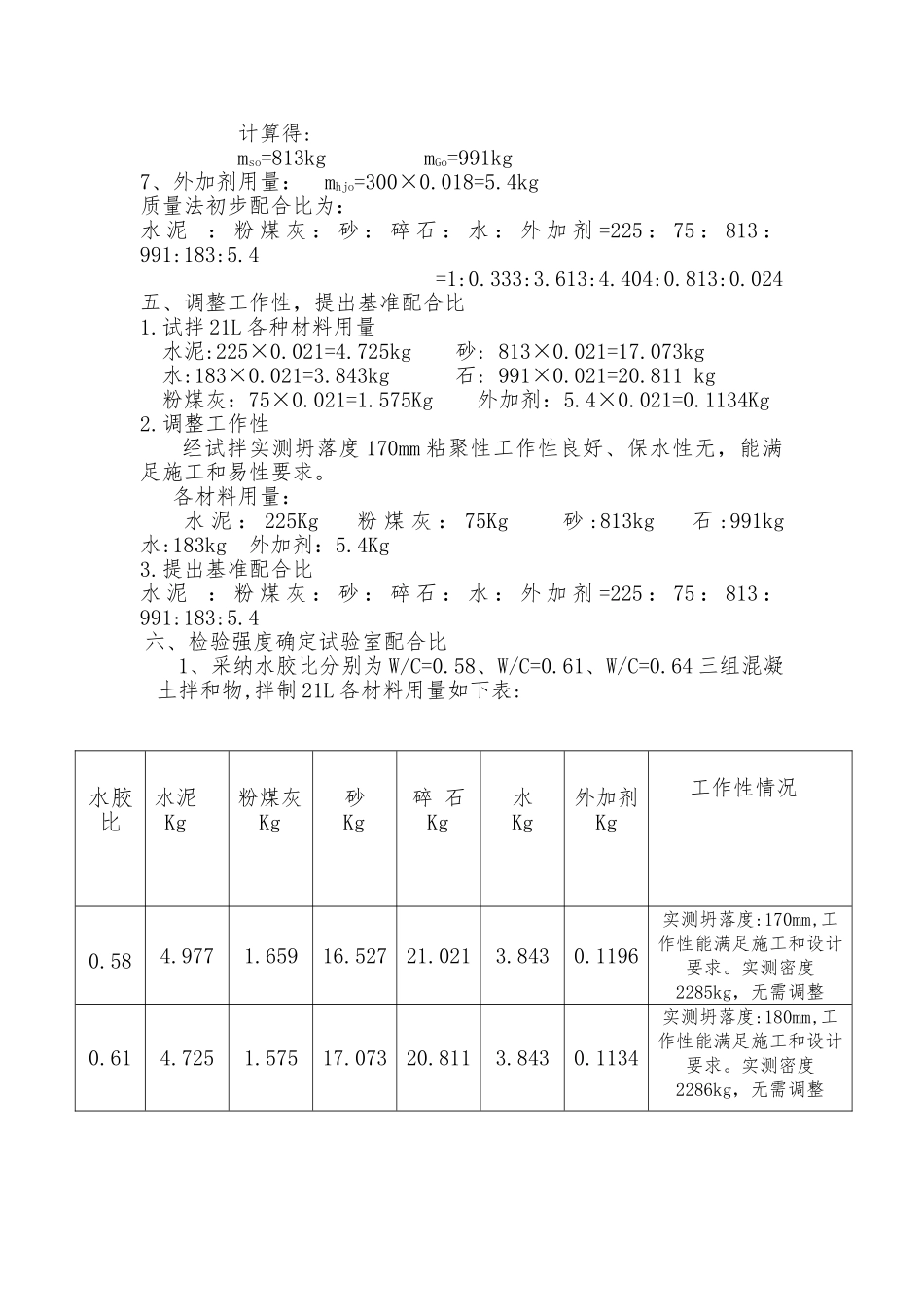

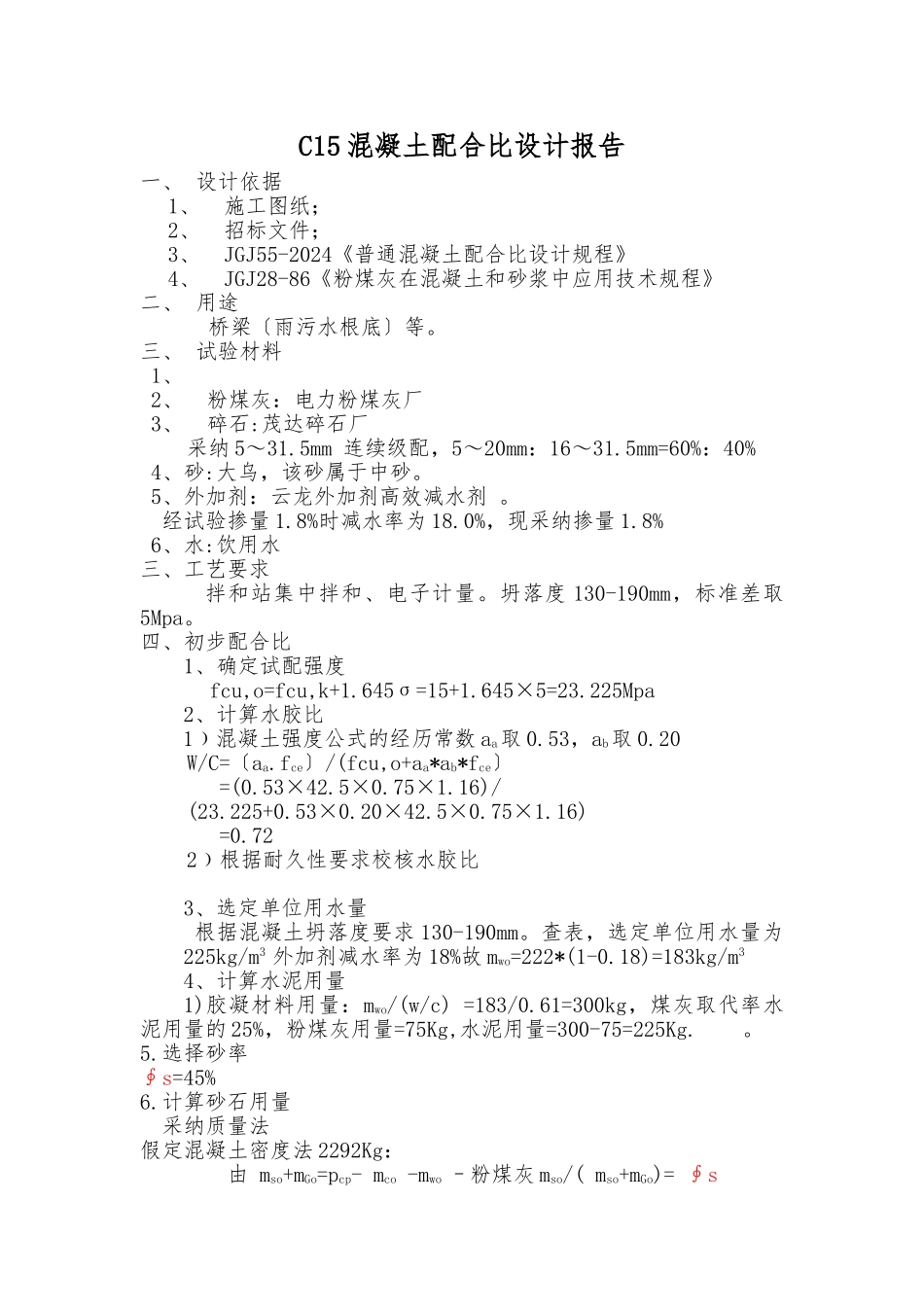

C15 混凝土配合比设计报告一、 设计依据1、施工图纸；2、招标文件；3、JGJ55-2024《普通混凝土配合比设计规程》4、JGJ28-86《粉煤灰在混凝土和砂浆中应用技术规程》二、 用途桥梁〔雨污水根底〕等。三、 试验材料1、2、粉煤灰：电力粉煤灰厂3、碎石:茂达碎石厂 采纳 5～31.5mm 连续级配，5～20mm：16～31.5mm=60%：40% 4、砂:大乌，该砂属于中砂。5、外加剂：云龙外加剂高效减水剂 。经试验掺量 1.8%时减水率为 18.0%，现采纳掺量 1.8%6、水:饮用水三、工艺要求拌和站集中拌和、电子计量。坍落度 130-190mm，标准差取5Mpa。四、初步配合比1、确定试配强度fcu,o=fcu,k+1.645σ=15+1.645×5=23.225Mpa2、计算水胶比1﹚混凝土强度公式的经历常数 aa取 0.53，ab取 0.20W/C=〔aa.fce〕/(fcu,o+aa*ab*fce〕=(0.53×42.5×0.75×1.16)/(23.225+0.53×0.20×42.5×0.75×1.16)=0.72 2﹚根据耐久性要求校核水胶比3、选定单位用水量根据混凝土坍落度要求 130-190mm。查表，选定单位用水量为225kg/m3 外加剂减水率为 18%故 mwo=222*(1-0.18)=183kg/m34、计算水泥用量1)胶凝材料用量：mwo/(w/c) =183/0.61=300kg，煤灰取代率水泥用量的 25%，粉煤灰用量=75Kg,水泥用量=300-75=225Kg. 。5.选择砂率∮s=45%6.计算砂石用量 采纳质量法假定混凝土密度法 2292Kg： 由 mso+mGo=pcp- mco -mwo –粉煤灰 mso/( mso+mGo)= ∮s计算得: mso=813kg mGo=991kg7、外加剂用量： mhjo=300×0.018=5.4kg质量法初步配合比为：水 泥 ： 粉 煤 灰 ： 砂 ： 碎 石 ： 水 ： 外 加 剂 =225 ： 75 ： 813 ：991:183:5.4=1:0.333:3.613:4.404:0.813:0.024五、调整工作性，提出基准配合比1.试拌 21L 各种材料用量水泥:225×0.021=4.725kg 砂: 813×0.021=17.073kg水:183×0.021=3.843kg 石: 991×0.021=20.811 kg粉煤灰：75×0.021=1.575Kg 外加剂：5.4×0.021=0.1134Kg2.调整工作性经试拌实测坍落度 170mm 粘聚性工作性良好、保水性无，能满足施工和易性要求。各材料用量：水 泥 ： 225Kg 粉 煤 灰 ： 75Kg 砂 :813kg 石 :991kg 水:183kg 外加剂：5.4Kg 3.提出基准配合比水 泥 ： 粉 煤 灰 ： 砂 ： 碎 石 ： 水 ： 外 加 剂 =225 ： 75 ： 813 ：991:183:5.4六、检验强度确定试验室配合比1、采纳水胶比分别为 W/C=0.58、W/C=0.61、W/C=0.64 三组混凝土拌和物,拌制 21L...
