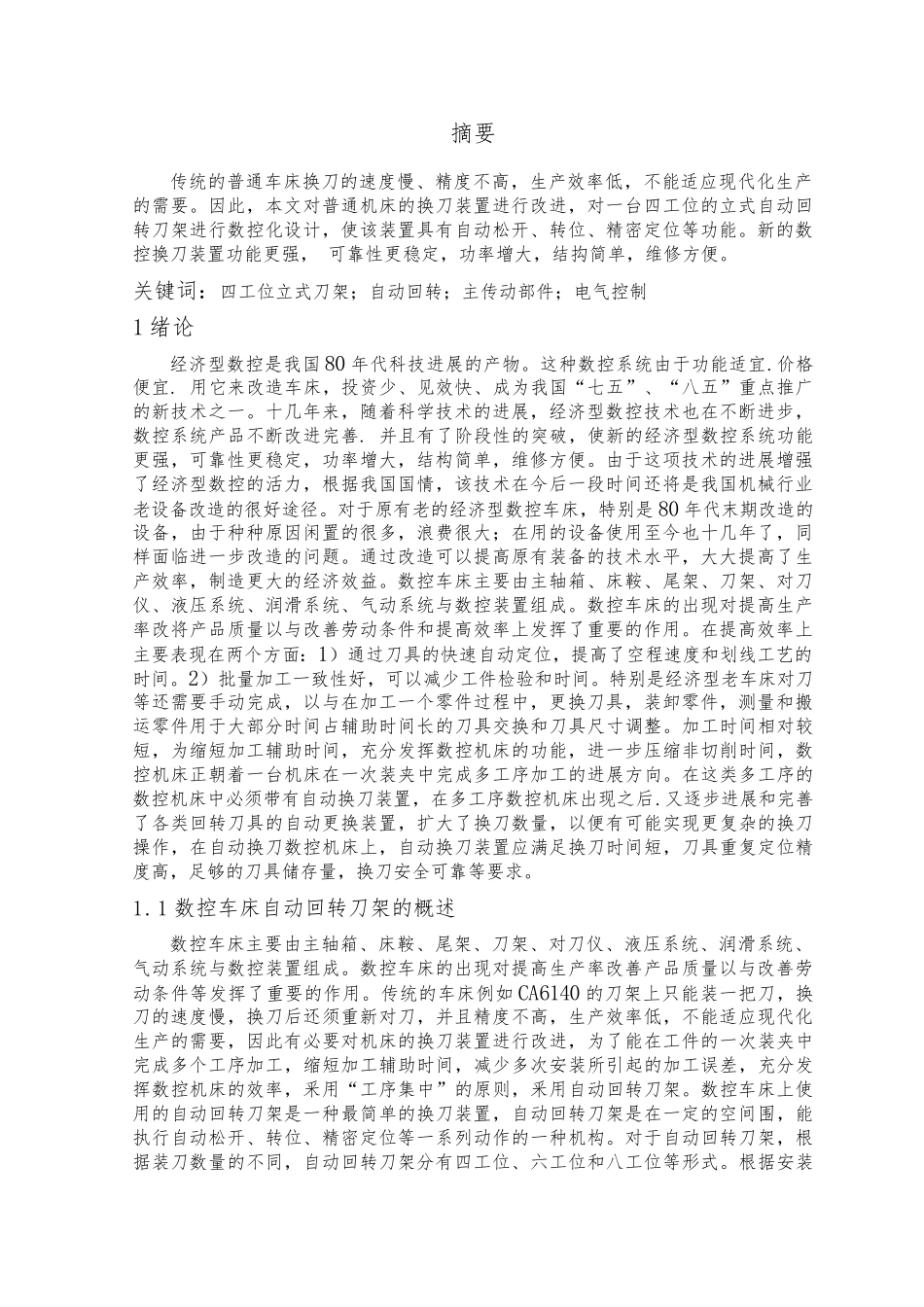

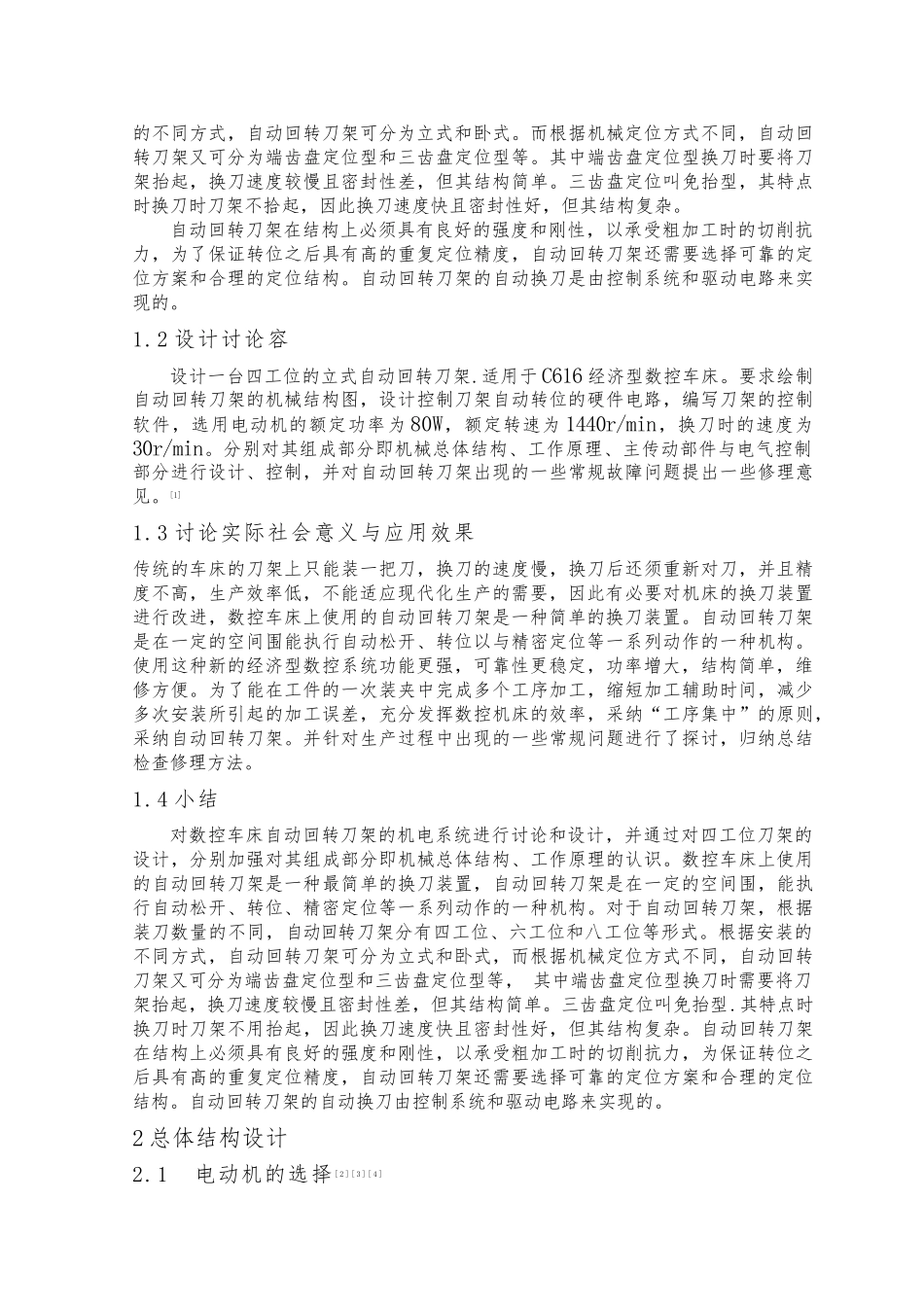

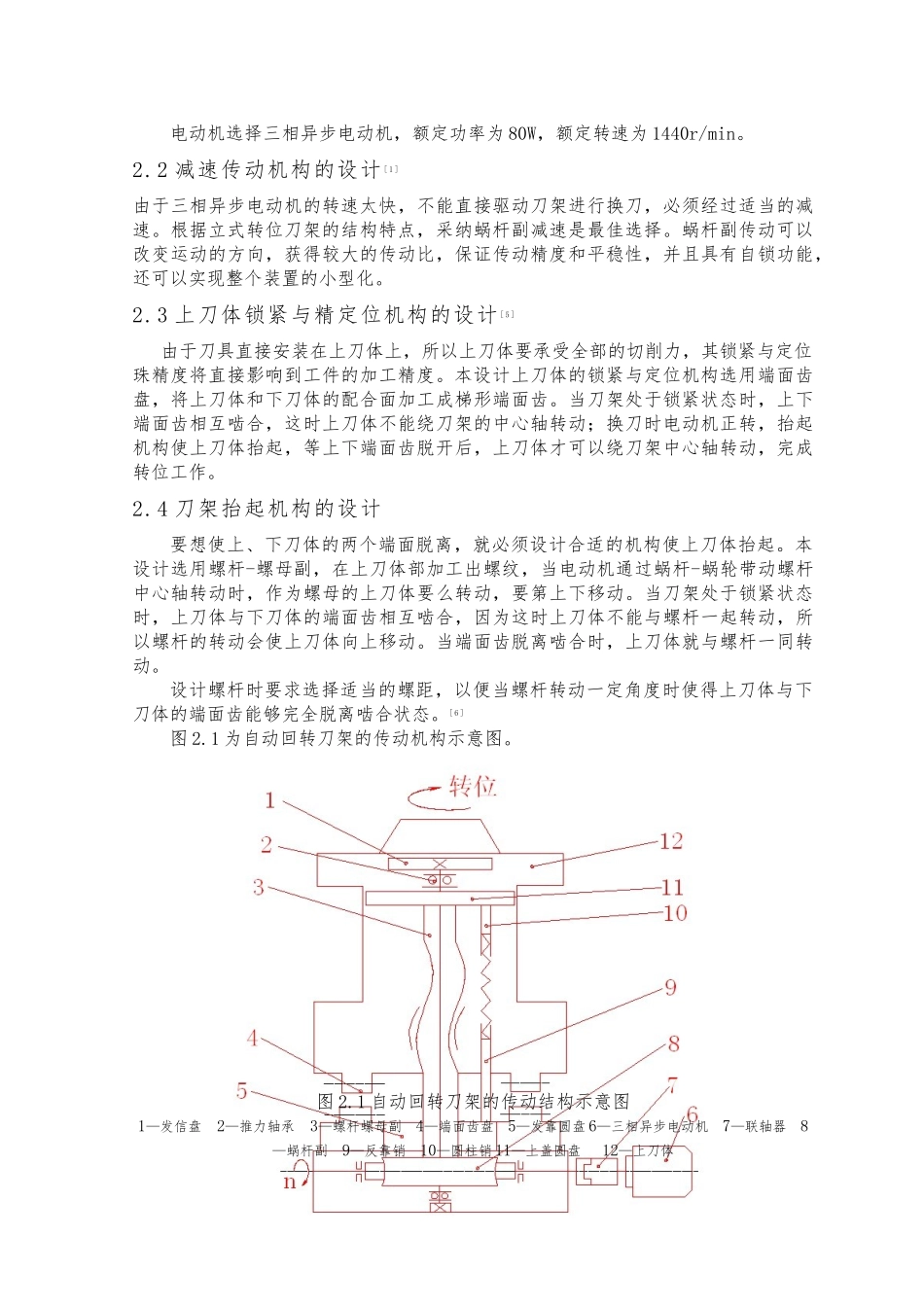

摘要传统的普通车床换刀的速度慢、精度不高，生产效率低，不能适应现代化生产的需要。因此，本文对普通机床的换刀装置进行改进，对一台四工位的立式自动回转刀架进行数控化设计，使该装置具有自动松开、转位、精密定位等功能。新的数控換刀装置功能更强， 可靠性更稳定，功率增大，结抅简单，维修方便。关键词：四工位立式刀架；自动回转；主传动部件；电气控制1 绪论经济型数控是我国 80 年代科技进展的产物。这种数控系统由于功能适宜.价格便宜. 用它来改造车床，投资少、见效快、成为我国“七五”、“八五”重点推广的新技术之一。十几年来，随着科学技术的进展，经济型数控技术也在不断进步，数控系统产品不断改进完善. 并且有了阶段性的突破，使新的经济型数控系统功能更强，可靠性更稳定，功率增大，结构简单，维修方便。由于这项技术的进展增强了经济型数控的活力，根据我国国情，该技术在今后一段时间还将是我国机械行业老设备改造的很好途径。对于原有老的经济型数控车床，特别是 80 年代末期改造的设备，由于种种原因闲置的很多，浪费很大；在用的设备使用至今也十几年了，同样面临进一步改造的问题。通过改造可以提高原有装备的技术水平，大大提高了生产效率，制造更大的经济效益。数控车床主要由主轴箱、床鞍、尾架、刀架、对刀仪、液压系统、润滑系统、气动系统与数控装置组成。数控车床的出现对提高生产率改将产品质量以与改善劳动条件和提高效率上发挥了重要的作用。在提高效率上主要表现在两个方面：1）通过刀具的快速自动定位，提高了空程速度和划线工艺的时间。2）批量加工一致性好，可以减少工件检验和时间。特别是经济型老车床对刀等还需要手动完成，以与在加工一个零件过程中，更换刀具，装卸零件，测量和搬运零件用于大部分时间占辅助时间长的刀具交换和刀具尺寸调整。加工时间相对较短，为缩短加工辅助时间，充分发挥数控机床的功能，进一步压缩非切削时间，数控机床正朝着一台机床在一次装夹中完成多工序加工的进展方向。在这类多工序的数控机床中必须带有自动换刀装置，在多工序数控机床出现之后.又逐步进展和完善了各类回转刀具的自动更换装置，扩大了换刀数量，以便有可能实现更复杂的换刀操作，在自动换刀数控机床上，自动换刀装置应满足换刀时间短，刀具重复定位精度高，足够的刀具储存量，换刀安全可靠等要求。1.1 数控车床自动回转刀架的概述数控车床主要由主轴箱、床鞍、尾架、刀架、对刀仪、液压系统、...
